1. 옥상광장 등의 설치기준

 ⑴ 옥상광장 또는 2층 이상인 층에 있는 노대 등(노대나 그 밖에 이와 비슷한 것을 말한다)의 주위에는 높이 1.2미터 이상의 난간을 설치하여야 한다. 다만, 그 노대 등에 출입할 수 없는 구조인 경우에는 그러하지 아니하다.

 ⑵ 5층 이상인 층이 제2종 근린생활시설 중 공연장·종교집회장·인터넷컴퓨터게임시설제공업소(해당 용도로 쓰는 바닥면적의 합계가 각각 300제곱미터 이상인 경우만 해당), 문화 및 집회시설(전시장 및 동·식물원은 제외), 종교시설, 판매시설, 위락시설 중 주점영업 또는 장례시설의 용도로 쓰는 경우에는 피난 용도로 쓸 수 있는 광장을 옥상에 설치하여야 한다.

 ⑶ 다음 각 호의 어느 하나에 해당하는 건축물은 옥상으로 통하는 출입문에 제품검사를 받은 비상문자동개폐장치(화재 등 비상시에 소방시스템과 연동되어 잠김 상태가 자동으로 풀리는 장치를 말한다)를 설치해야 한다.

  ① ⑵에 따라 피난 용도로 쓸 수 있는 광장을 옥상에 설치해야 하는 건축물

  ② 피난 용도로 쓸 수 있는 광장을 옥상에 설치하는 다음 각 목의 건축물

   ㈎ 다중이용 건축물

   ㈏ 연면적 1천제곱미터 이상인 공동주택

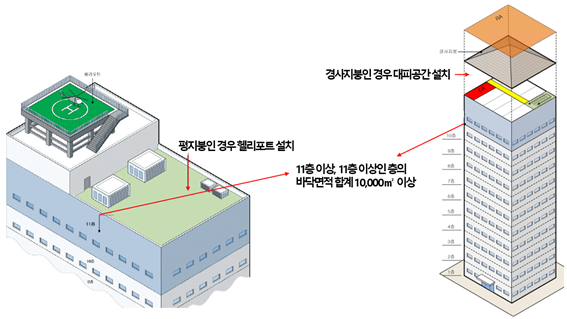

 ⑷ 층수가 11층 이상인 건축물로서 11층 이상인 층의 바닥면적의 합계가 1만 제곱미터 이상인 건축물의 옥상에는 다음 각 호의 구분에 따른 공간을 확보하여야 한다.

  ① 건축물의 지붕을 평지붕으로 하는 경우 : 헬리포트를 설치하거나 헬리콥터를 통하여 인명 등을 구조할 수 있는 공간

  ② 건축물의 지붕을 경사지붕으로 하는 경우 : 경사지붕 아래에 설치하는 대피공간

 ⑸ ⑷에 따른 헬리포트를 설치하거나 헬리콥터를 통하여 인명 등을 구조할 수 있는 공간 및 경사지붕 아래에 설치하는 대피공간의 설치기준은 헬리포트 및 구조공간 설치기준에 따른다.

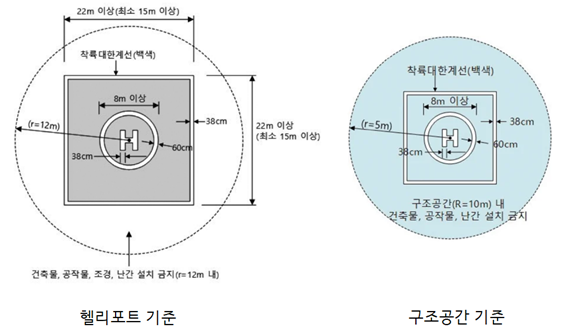

2. 헬리포트 및 구조공간 설치기준

 ⑴ 건축물에 설치하는 헬리포트는 다음 각 호의 기준에 적합해야 한다.

  ① 헬리포트의 길이와 너비는 각각 22미터 이상으로 할 것. 다만, 건축물의 옥상바닥의 길이와 너비가 각각 22미터 이하인 경우에는 헬리포트의 길이와 너비를 각각 15미터까지 감축할 수 있다.

  ② 헬리포트의 중심으로부터 반경 12미터 이내에는 헬리콥터의 이·착륙에 장애가 되는 건축물, 공작물, 조경시설 또는 난간 등을 설치하지 아니할 것

  ③ 헬리포트의 주위한계선은 백색으로 하되, 그 선의 너비는 38센티미터로 할 것

  ④ 헬리포트의 중앙부분에는 지름 8미터의 “ⓗ”표지를 백색으로 하되, “H”표지의 선의 너비는 38센티미터로, “○”표지의 선의 너비는 60센티미터로 할 것

  ⑤ 헬리포트로 통하는 출입문에는 비상문자동개폐장치를 설치할 것

 ⑵ 옥상에 헬리콥터를 통하여 인명 등을 구조할 수 있는 공간을 설치하는 경우에는 직경 10미터 이상의 구조공간을 확보해야 하며, 구조공간에는 구조활동에 장애가 되는 건축물, 공작물 또는 난간 등을 설치해서는 안 된다. 이 경우 구조공간의 표시기준 및 설치기준 등에 관하여는 제⑴항 제③호부터 제⑤호까지의 규정을 준용한다.

 ⑶ 경사지붕 아래에 설치하는 대피공간은 다음 각 호의 기준에 적합해야 한다.

  ① 대피공간의 면적은 지붕 수평투영면적의 10분의 1 이상일 것

  ② 특별피난계단 또는 피난계단과 연결되도록 할 것

  ③ 출입구·창문을 제외한 부분은 해당 건축물의 다른 부분과 내화구조의 바닥 및 벽으로 구획할 것

  ④ 출입구는 유효너비 0.9미터 이상으로 하고, 그 출입구에는 60+방화문 또는 60분방화문을 설치할 것. 이때 방화문에는 비상문자동개폐장치를 설치할 것

  ⑤ 내부마감재료는 불연재료로 할 것

  ⑥ 예비전원으로 작동하는 조명설비를 설치할 것

  ⑦ 관리사무소 등과 긴급 연락이 가능한 통신시설을 설치할 것

1. 개요

 ⑴ 층수 및 높이에 따른 건축물의 정의(건축법 시행령)

  ① 고층 건축물 : 층수가 30층 이상 또는 높이가 120m 이상인 건축물

  ② 준초고층 건축물 : 층수가 30층 이상 ~ 49층 이하 또는 높이가 120m ~ 200m 미만인 건축물

  ③ 초고층 건축물 : 층수가 50층 이상 또는 높이가 200m 이상인 건축물

 ⑵ 고층 건축물, 준초고층 건축물, 초고층 건축물의 층별·높이별 법적 시설물

  ① 건축법상 특별피난계단 : 11층 이상, 공동주택은 16층 이상

  ② 피난용 승강기 : 고층 건축물 이상(준초고층, 초고층 포함). 단, 공동주택은 제외

  ③ 제연설비 : 11층 이상

  ④ 피난안전구역 : 초고층 건축물에는 30개층 마다 1개소 이상 설치

2. 특성

 ⑴ 공간적 특성

  ① 외력에 의해 창 파손 시 상층 연소확대 우려

  ② 고정창으로 연기 및 유독가스에 의해 인명 위협

  ③ 수직관통부에 의한 화재확대 및 위험확대

  ④ 공설 소방대의 접근한계

  ⑤ 복합용도

 ⑵ 연소 특성

  ① 발화위험성 : 발화원 많고 다량의 전기사용

  ② 연소위험성

   ㈎ 높은 화재하중

   ㈏ 불완전연소로 다량의 연기와 CO발생

   ㈐ 화재가혹도가 큼

   ㈑ 화재하중이 높고 연소속도 빠름

  ③ 연소확대 위험성

   ㈎ 연돌효과로 연기확산 및 연소확산

   ㈏ 고층부 특유의 강풍에 의한 연소확대 위험

   ㈐ 강제적인 급배기 시스템으로 연기와 유독가스 확산

   ㈑ 플래시오버시 창 파괴로 내부연소

 ⑶ 거주자 특성

  ① 수용인원 많음

  ② 불특정 다수 이용

3. 문제점

 ⑴ 피난상 문제점

  ① 수직피난의 어려움 : 계단, 엘리베이터 이용으로 거주자 전원 피난 한계

  ② 불완전 연소에 의한 대량 연기, 독성가스 발생으로 피난지연 및 질식위험

  ③ 무창층, 폐쇄공간으로 방향감각 상실, 패닉우려

 ⑵ 소화활동상 문제점

  ① 피난로와 소방대 진입로의 중첩으로 거점확보 시간지연

  ② 창의 부재로 화재에 대한 정보지연으로 소화대책 수립 곤란

  ③ 농연과 열기로 소방활동 어려움, 체력소모

4. 대책

 ⑴ 예방 대책

  ① 천장, 벽 등의 구조물 불연화

  ② 가연물 사용 제한

  ③ 방화관리체제 강화 : 출화방지대책, 소방계획 검토 및 소방활동 매뉴얼 책정

 ⑵ 소방 대책

  ① 공간 및 시설의 형태를 고려한 감지, 통보설비 설치

  ② 아날로그 감지기, Class X 배선 및 시스템의 인텔리전트화

  ③ 비교적 출화위험이 높은 장소, 출화 시 피난에 중대한 영향 위험 장소는 자동화소화설비 설치

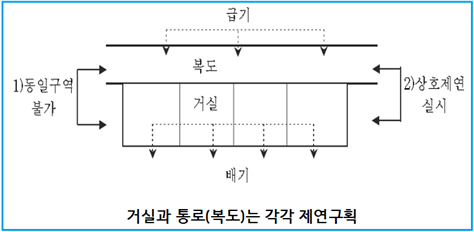

  ④ 계단실 부속실 제연/샌드위치 방식의 거실제연 고려

 ⑶ 건축 대책

  ① 계단의 상하분리 및 계단의 폭 용량 증가

  ② 피난안전구역 설치, 피난용승강기 설치

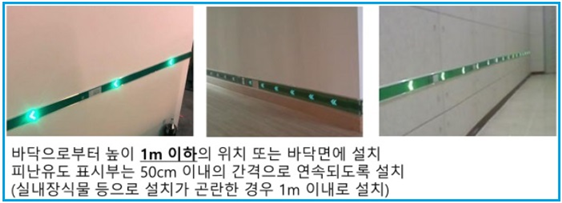

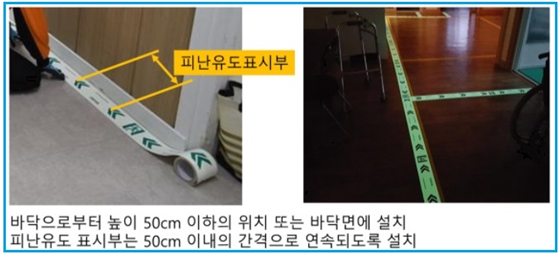

  ③ 피난유도선 및 개방형 코어

  ④ 방화구획, 캔틸래버 및 스팬드럴 설치, 복도 개구부 제한

  ⑤ 종합방재센터 운영 및 2중화

1. "고층건축물"이란 층수가 30층 이상이거나 높이가 120미터 이상인 건축물을 말한다.

2. 고층건축물의 옥내소화전설비 설치기준

 ⑴ 수원은 그 저수량이 옥내소화전의 설치개수가 가장 많은 층의 설치개수(5개 이상 설치된 경우에는 5개)에 5.2m3(호스릴옥내소화전설비를 포함)를 곱한 양 이상이 되도록 해야 한다. 다만, 층수가 50층 이상인 건축물의 경우에는 7.8m3를 곱한 양 이상이 되도록 해야 한다.

 ⑵ 수원은 ⑴에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상에 설치해야 한다. 다만, 「옥내소화전설비의 화재안전기술기준(NFTC 102)」에 따라 옥상수조 설치제외 대상에 해당하는 경우에는 그렇지 않다.

 ⑶ 전동기 또는 내연기관에 의한 펌프를 이용하는 가압송수장치는 옥내소화전설비 전용으로 설치해야 하며, 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결한 예비펌프를 추가로 설치해야 한다.

 ⑷ 내연기관의 연료량은 펌프를 40분(50층 이상인 건축물의 경우에는 60분) 이상 운전할 수 있는 용량일 것

 ⑸ 급수배관은 전용으로 해야 한다. 다만, 옥내소화전설비의 성능에 지장이 없는 경우에는 연결송수관설비의 배관과 겸용할 수 있다.

 ⑹ 50층 이상인 건축물의 옥내소화전 주배관 중 수직배관은 2개 이상으로 설치해야 하며, 하나의 수직배관의 파손 등 작동 불능 시에도 다른 수직배관으로부터 소화용수가 공급되도록 구성해야 한다.

 ⑺ 비상전원은 자가발전설비, 축전지설비 또는 전기저장장치로서 옥내소화전설비를 유효하게 40분(50층 이상인 건축물의 경우에는 60분) 이상 작동할 수 있어야 한다.

3. 고층건축물의 스프링클러설비 설치기준

 ⑴ 수원은 그 저수량이 스프링클러설비 설치장소별 스프링클러헤드의 기준개수에 3.2m3를 곱한 양 이상이 되도록 해야 한다. 다만, 50층 이상인 건축물의 경우에는 4.8m3를 곱한 양 이상이 되도록 해야 한다.

 ⑵ 수원은 ⑴에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상에 설치해야 한다. 다만, 「스프링클러설비의 화재안전기술기준(NFTC 103)」 따라 옥상수조 설치제외 대상에 해당하는 경우에는 그렇지 않다.

 ⑶ 전동기 또는 내연기관에 의한 펌프를 이용하는 가압송수장치는 스프링클러설비 전용으로 설치해야 하며, 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결한 예비펌프를 추가로 설치해야 한다.

 ⑷ 내연기관의 연료량은 펌프를 40분(50층 이상인 건축물의 경우에는 60분) 이상 운전할 수 있는 용량일 것

 ⑸ 급수배관은 전용으로 설치해야 한다.

 ⑹ 50층 이상인 건축물의 스프링클러설비 주배관 중 수직배관은 2개 이상으로 설치하고, 하나의 수직배관이 파손 등 작동 불능 시에도 다른 수직배관으로부터 소화수가 공급되도록 구성해야 하며, 각각의 수직배관에 유수검지장치를 설치해야 한다.

 ⑺ 50층 이상인 건축물의 스프링클러 헤드에는 2개 이상의 가지배관으로부터 양방향에서 소화수가 공급되도록 하고, 수리계산에 의한 설계를 해야 한다.

 ⑻ 스프링클러설비의 음향장치는 「스프링클러설비의 화재안전기술기준(NFTC 103)」에 따라 설치하되, 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

  ① 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것

  ② 1층에서 발화한 때에는 발화층·그 직상 4개 층 및 지하층에 경보를 발할 것

  ③ 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것

 ⑼ 비상전원은 자가발전설비, 축전지설비 또는 전기저장장치로서 스프링클러설비를 유효하게 40분 이상 작동할 수 있을 것. 다만, 50층 이상인 건축물의 경우에는 60분 이상 작동할 수 있어야 한다.

4. 고층건축물의 비상방송설비 설치기준

 ⑴ 비상방송설비의 음향장치는 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

  ① 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것

  ② 1층에서 발화한 때에는 발화층·그 직상 4개 층 및 지하층에 경보를 발할 것

  ③ 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것

 ⑵ 비상방송설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 30분(감시상태 유지를 포함) 이상 경보할 수 있는 비상전원으로서 축전지설비(수신기에 내장하는 경우를 포함) 또는 전기저장장치를 설치해야 한다.

5. 고층건축물의 자동화재탐지설비 설치기준

 ⑴ 감지기는 아날로그방식의 감지기로서 감지기의 작동 및 설치지점을 수신기에서 확인할 수 있는 것으로 설치해야 한다. 다만, 공동주택의 경우에는 감지기별로 작동 및 설치지점을 수신기에서 확인할 수 있는 아날로그방식 외의 감지기로 설치할 수 있다.

 ⑵ 자동화재탐지설비의 음향장치는 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

  ① 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것

  ② 1층에서 발화한 때에는 발화층·그 직상 4개 층 및 지하층에 경보를 발할 것

  ③ 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것

 ⑶ 50층 이상인 건축물에 설치하는 다음의 통신·신호배선은 이중배선을 설치하도록 하고 단선 시에도 고장표시가 되며 정상 작동할 수 있는 성능을 갖도록 설비를 해야 한다.

  ① 수신기와 수신기 사이의 통신배선

  ② 수신기와 중계기 사이의 신호배선

  ③ 수신기와 감지기 사이의 신호배선

 ⑷ 자동화재탐지설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 30분 이상 경보할 수 있는 비상전원으로서 축전지설비(수신기에 내장하는 경우를 포함) 또는 전기저장장치를 설치해야 한다. 다만, 상용전원이 축전지설비인 경우에는 그렇지 않다.

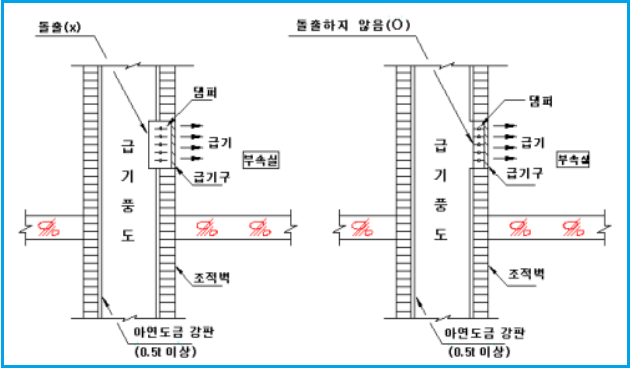

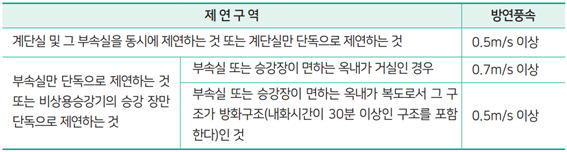

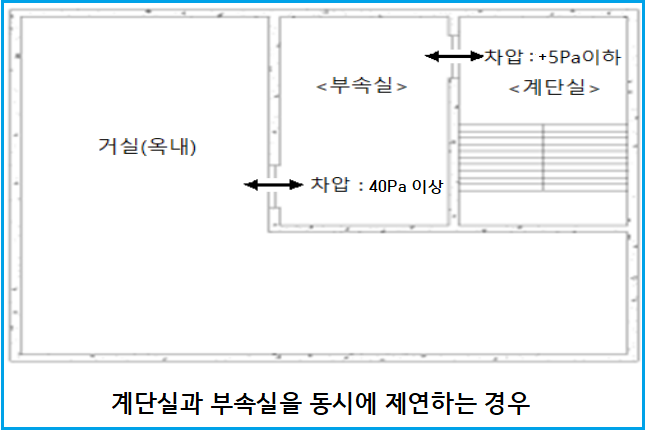

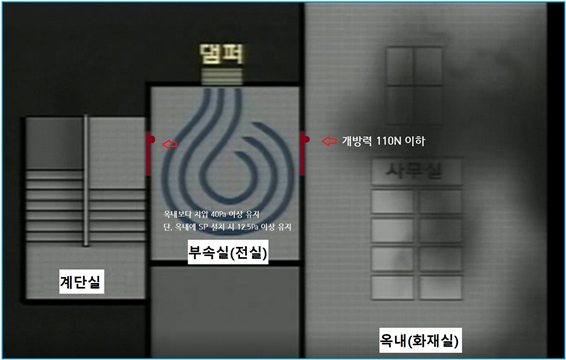

6. 고층건축물의 특별피난계단의 계단실 및 부속실 제연설비 설치기준

 특별피난계단의 계단실 및 부속실 제연설비는 「특별피난계단의 계단실 및 부속실 제연설비의 화재안전기술기준(NFTC 501A)」에 따라 설치하되, 비상전원은 자가발전설비, 축전지설비, 전기저장장치로 하고 제연설비를 유효하게 40분 이상 작동할 수 있도록 해야 한다. 다만, 50층 이상인 건축물의 경우에는 60분 이상 작동할 수 있어야 한다.

7. 피난안전구역의 소방시설

 초고층 재난관리법 시행령에 따른 피난안전구역에 설치하는 소방시설은 아래의 표와 같이 설치해야 하며, 이 기준에서 정하지 아니한 것은 개별 기술기준에 따라 설치해야 한다.

8. 고층건축물의 연결송수관설비 설치기준

 ⑴ 연결송수관설비의 배관은 전용으로 한다. 다만, 주배관의 구경이 100mm 이상인 옥내소화전설비와 겸용할 수 있다.

 ⑵ 내연기관의 연료량은 펌프를 40분(50층 이상인 건축물의 경우에는 60분) 이상 운전할 수 있는 용량일 것

 ⑶ 연결송수관설비의 비상전원은 자가발전설비, 축전지설비, 전기저장장치로서 연결송수관설비를 유효하게 40분 이상 작동할 수 있어야 할 것. 다만, 50층 이상인 건축물의 경우에는 60분 이상 작동할 수 있어야 한다.

1. 피난시설, 방화구획 또는 방화시설을 폐쇄·훼손·변경 등의 행위를 3차 이상 위반하는 경우의 벌칙사항으로 옳은 것은?

① 200만원 과태료

② 200만원 벌금

③ 300만원 과태료

④ 300만원 벌금

[해설] 소방시설법 벌칙(300만원 이하의 과태료)

피난시설, 방화구획 또는 방화시설의 폐쇄·훼손·변경 등의 행위를 한 자

→ 1차 위반 100만원, 2차 위반 200만원, 3차 이상 위반 300만원

답) 3번

2. 다음 표는 소방계획서 중 화기취급감독에 대한 내용의 일부이다.

이 작업 및 감독에 대한 설명으로 옳지 않은 것은?

① 화기취급 작업 전 화재예방을 위해 사전허가 및 안전조치가 이루어져야 한다.

② 모든 작업은 화재감시인의 입회 및 감독하에 작업한다.

③ 화재감시인은 소방안전관리자 또는 보조자가 지정한 인력이다.

④ 화재감시인은 작업이 안전하다고 판단되면 반드시 상주하지 않아도 된다.

[해설] 화재감시자(화재감시인) 배치

⑴ 소방안전관리대상물의 화재예방을 위해 화기취급작업을 사전에 허가하고 화재감시인이 입회 및 감독하에 작업한다.

⑵ 화재감시인은 소방안전관리자, 보조자 또는 안전관리자가 지정한 인력이다.

⑶ 화재감시인은 작업시작전부터 작업중, 작업완료 이후까지 지속적인 화재감시상태를 유지하여야 한다.

답) 4번

3. 소방대상물의 설치장소별 피난기구의 적응성으로 옳은 것은?

① 다중이용업소 3층에 피난사다리를 설치하였다.

② 입원실이 있는 조산원 5층에 완강기를 설치하였다.

③ 다중이용업소 2층에 간이완강기를 설치하였다.

④ 교육연구시설 4층에 미끄럼대를 설치하였다.

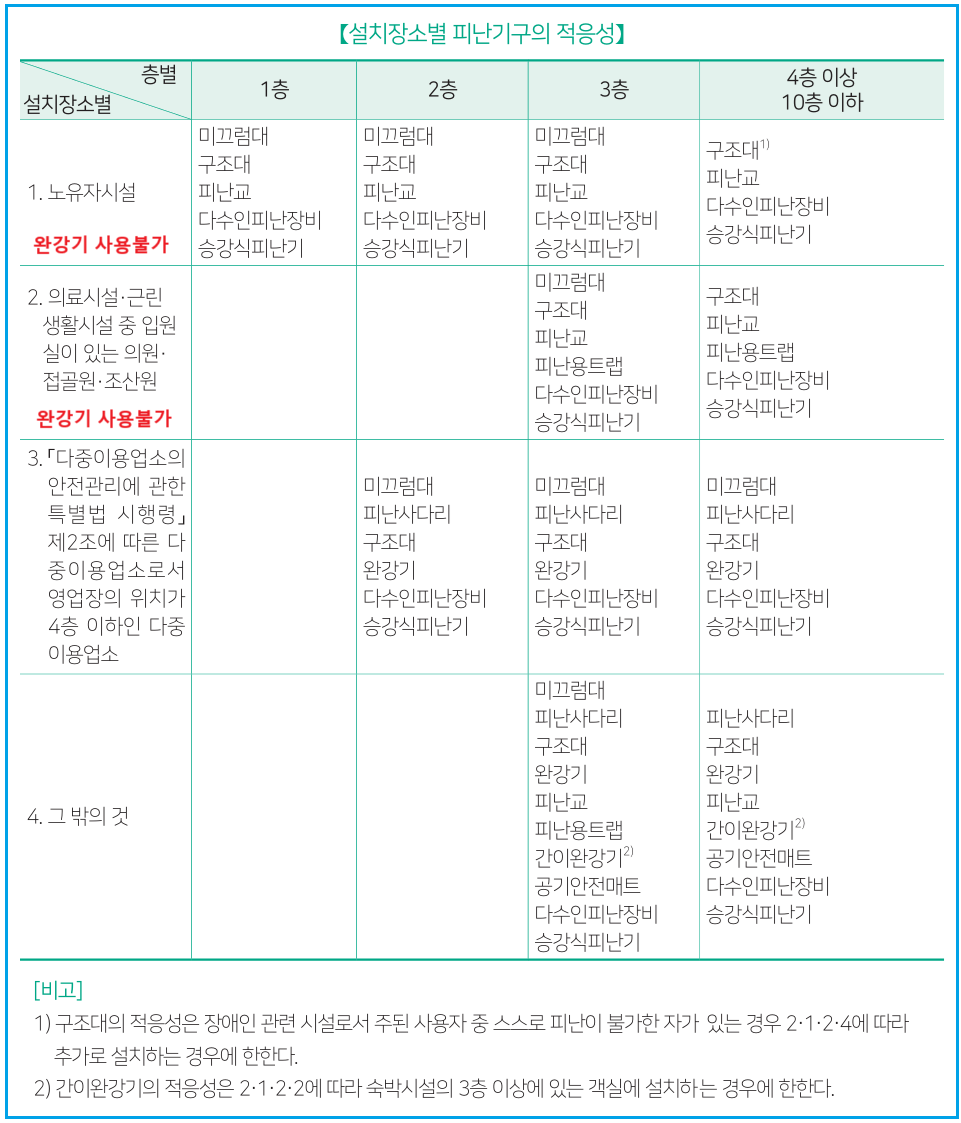

[해설] 소방대상물의 설치장소별 피난기구의 적응성

⑴ 다중이용업소 2층~10층 피난사다리 설치 가능

⑵ 입원실이 있는 조산원에는 완강기 설치 불가

⑶ 다중이용업소 2층~10층 완강기는 설치 가능, 간이완강기는 설치 불가

⑷ 교육연구시설(그 밖의 것) 4층~10층 미끄럼대 설치 불가

답) 1번

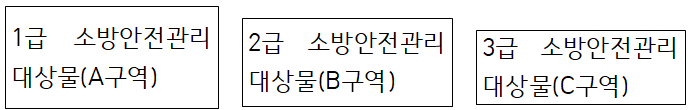

4. 아래의 조건과 같은 경우 자위소방대 구성 및 편성에 대한 설명으로 옳은 내용을 모두 고르시오.

<조건> 관리의 권원이 하나인 대상처 내 소방대상물이 있는 경우

① 가

② 가, 다

③ 나, 다

④ 나, 다, 라

[해설] 자위소방대 조직 편성기준

⑴ 최초의 현장대응조직은 본부대가 되며 추가인 편성조직은 지구대로 구분한다.

⑵ 본부대는 비상연락팀, 초기소화팀, 피난유도팀, 방호안전팀, 응급구조팀을 기본으로 편성하며, 지구대는 각 구역(Zone)별 규모, 편성대원 등 현장 운영여건에 따라 필요한 팀을 구성할 수 있다.

⑶ 다수의 소방대상물 중 급수(특급, 1급, 2급, 3급)가 가장 높은 대상물을 본부대로 편성하고, 그 밖의 대상물은 지구대로 구성할 수 있다.

답) 2번

5. 다음 화재감시자 감독수칙 중 옳지 않은 것은?

① 최종확인 – 작업종료 후 3시간까지 화재 발생 여부 감시(모니터링)

② 현장감독 – 화기취급작업 시 불티의 비산 및 가연물 착화 여부 확인

③ 현장감독 – 기타 작업허가서의 허가내역 및 안전요구사항 준수 확인

④ 사전확인 – 용접 및 용단지점(반경 3m 이내) 가연물의 이동(제거)

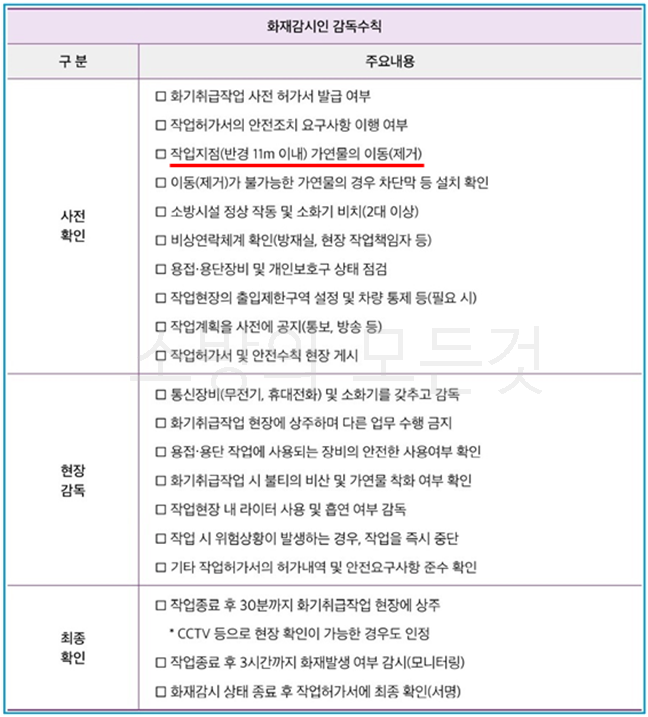

[해설] 화재감시자(화재감시인) 감독수칙

답) 4번

6. 유도등을 3선식으로 배선한 경우 자동으로 점등되어야 하는 경우가 아닌 것은?

① 자동화재탐지설비의 발신기 작동 시

② 상용전원의 정상적인 공급 시

③ 자동화재탐지설비의 감지기 작동 시

④ 자동소화설비 작동 시

[해설] 유도등의 3선식 배선 시 자동으로 점등되는 경우

⑴ 자동화재탐지설비 감지기 또는 발신기가 작동되는 때

⑵ 비상경보설비의 발신기가 작동되는 때

⑶ 상용전원이 정전되거나 전원선이 단선되는 때

⑷ 방재업무를 통제하는 곳 또는 전기실의 배전반에서 수동으로 점등하는 때

⑸ 자동소화설비가 작동되는 때

답) 2번

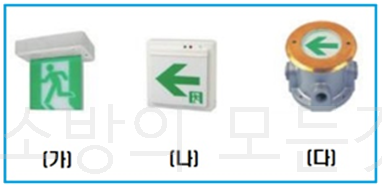

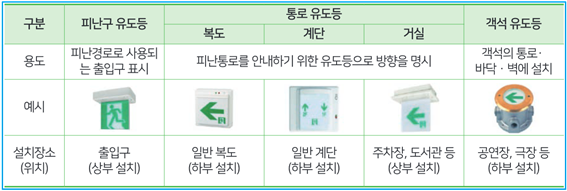

7. 다음은 유도등을 나타낸 그림이다. 잘못 설명하고 있는 것은?

① (가)는 피난구유도등, (나)는 통로유도등, (다)는 객석유도등이다.

② (가)는 피난구의 바닥으로부터 높이 1.5m 이상으로서 출입구에 인접하도록 설치하여야 한다.

③ (나)는 각각 복도, 거실 및 계단 통로유도등으로 구분된다.

④ (다)는 객석통로의 직선부분의 길이가 40m이면 7개를 설치하여야 한다.

[해설] 유도등

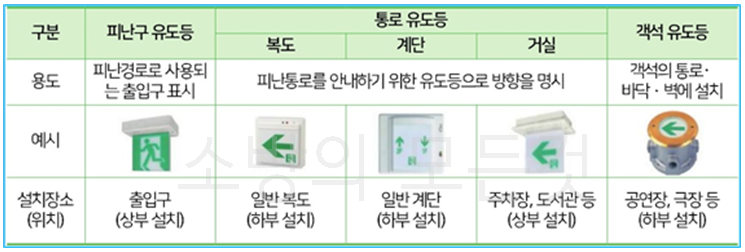

⑴ 유도등의 종류

⑵ 피난구의 바닥으로부터 높이 1.5m 이상으로서 출입구에 인접하도록 설치하여야 한다.

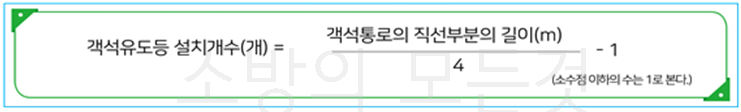

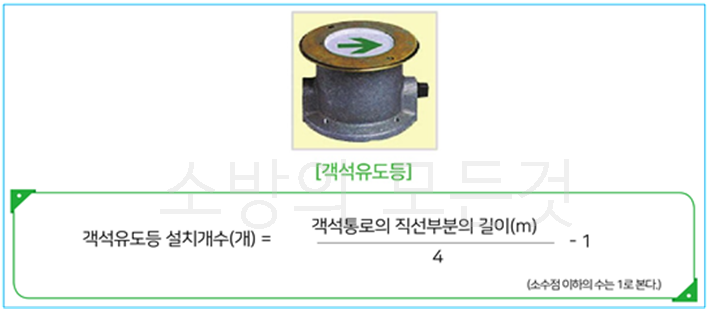

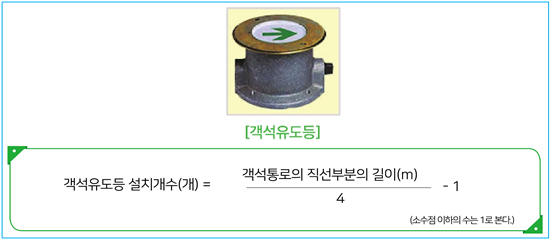

⑶ 객석유도등 설치개수(소수점 나오는 경우 절상할 것)

객석통로의 직선부분의 길이가 40m이면 설치개수 = (40m ÷ 4) -1 = 9개 → 따라서, 객석통로의 직선부분의 길이가 40m이면 9개를 설치하여야 하므로 답은 4번이다.

답) 4번

8. 객석통로의 직선부분의 길이가 58m인 경우 객석유도등은 최소 몇 개를 설치하여야 하는가?

① 14개

② 15개

③ 16개

④ 17개

[해설] 객석유도등 설치개수(소수점 나오는 경우 절상할 것)

객석유도등 설치개수 = (58m ÷ 4) -1 = 13.5 ≒ 14개(절상)

답) 1번

9. 정온식스포트형 감지기에서 접점을 붙여 화재신호를 수신기에 보내는 역할을 하는 것은?

① 다이아프램

② 리크구멍

③ 바이메탈

④ 감열판

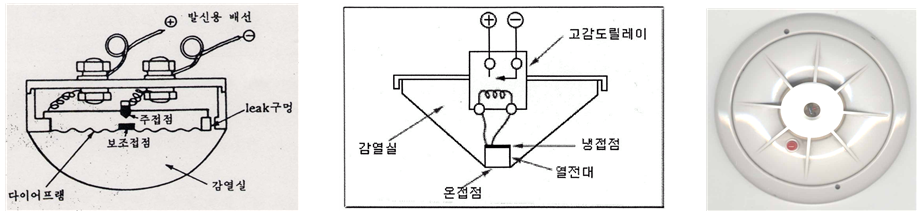

[해설] 감지기 종류별 구조

⑴ 차동식스포트형 감지기

  ⒜ 구조 : 감열실, 다이아프램, 리크구멍, 접점 등으로 구분

  ⒝ 동작원리 : 화재 시 온도상승 → 감열실 내의 공기가 팽창 → 다이아프램을 압박 → 접점이 붙어 화재신호를 수신기에 보냄

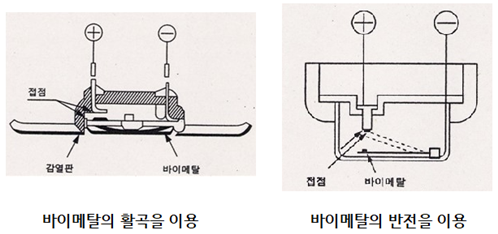

⑵ 정온식스포트형 감지기

  ⒜ 구조 : 바이메탈, 감열판 및 접점 등으로 구분

  ⒝ 동작원리 : 화재 시 감열판에 열전달 → 바이메탈이 휘어져 기동접점으로 이동 → 접점이 붙어 화재신호를 수신기에 보냄

⑶ 연기감지기

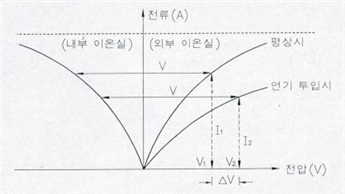

  ⒜ 이온화식스포트형 : 주위 공기가 일정농도 이상의 연기를 포함하게 될 경우 작동

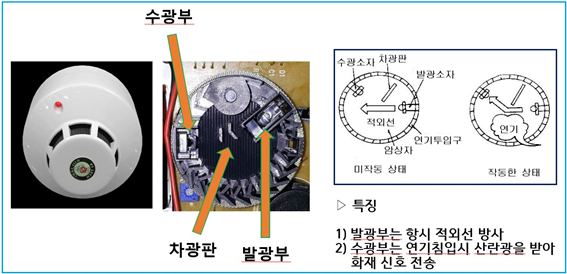

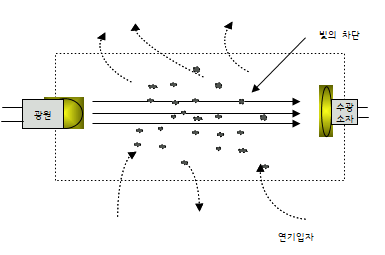

  ⒝ 광전식스포트형 : 연기에 포함된 미립자가 광원에서 방사되는 광속에 의해 산란반사를 일으키는 것을 이용

답) 3번

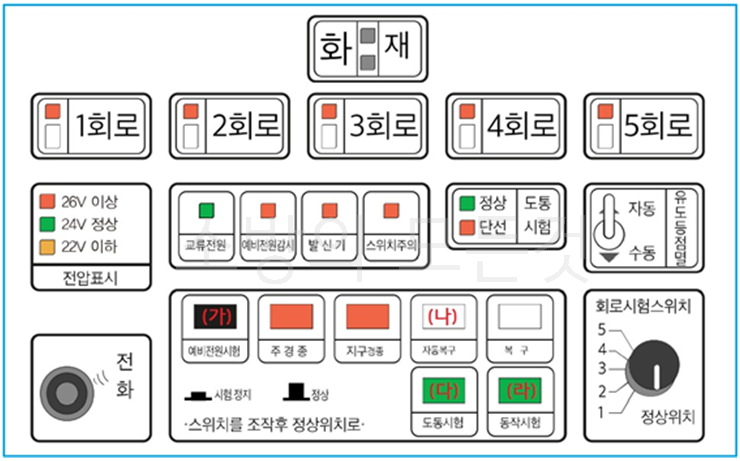

10. 다음 그림에서 수신기의 점검항목에서 회로별 감지기의 배선의 정상여부를 확인하고자 한다. 수신기의 스위치 중 어느 것을 눌러야 하는가?

① (가)

② (나)

③ (다)

④ (라)

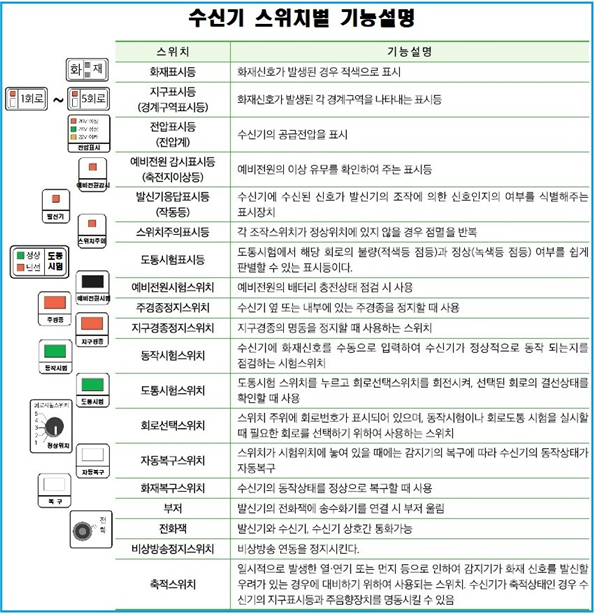

[해설] P형 수신기 기능시험

⑴ 동작시험 : 수신기에 화재신호를 수동으로 입력하여 수신기가 정상적으로 동작되는지를 확인하기 위한 시험

⑵ 회로 도통시험 : 수신기에서 감지기 사이 회로의 단선 유무와 기기 등의 접속 상황을 확인하기 위한 시험(배선의 정상 여부 확인하기 위한 시험)

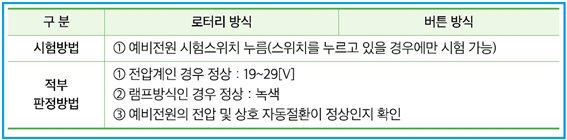

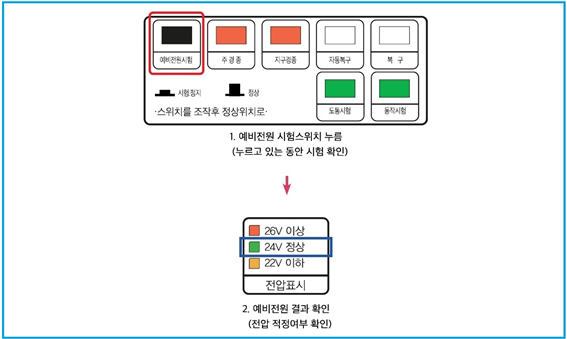

⑶ 예비전원시험 : 정전 등의 이유로 상용전원(220V)이 차단되는 경우 수신기 내에는 예비전원(24V)으로 자동적으로 절환되는지 여부와 예비전원에 의해서 수신기가 정상적으로 동작할 수 있는지의 여부를 확인하는 시험

답) 3번

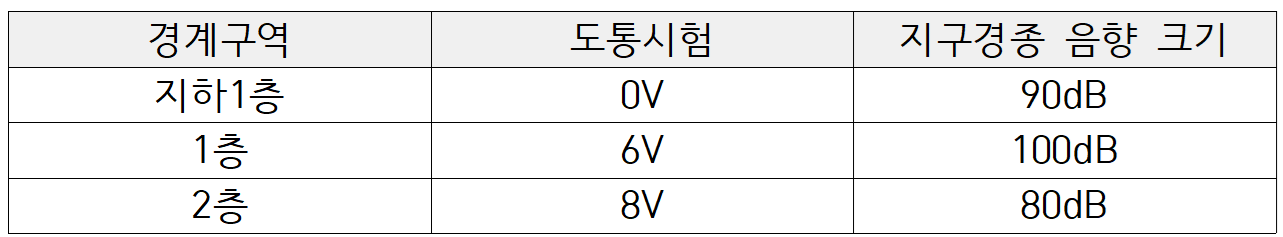

11. 다음은 전압계가 있는 수신기의 도통시험 결과와 각 층의 동작시험에 따른 음향장치의 음량 크기를 측정한 결과이다. 점검결과에 대한 설명으로 옳지 않은 것은?

<점검결과>

① 2층 음향장치의 음량 크기는 정상이다.

② 1층 음향장치의 음량 크기는 정상이다.

③ 1층의 도통시험 결과는 정상이다.

④ 지하1층의 도통시험 결과는 불량이다.

[해설]

⑴ 음향장치의 설치기준

 ⒜ 층마다 설치하되, 수평거리 25m 이하가 되도록 설치

 ⒝ 음량 크기는 1m 떨어진 곳에서 90㏈ 이상

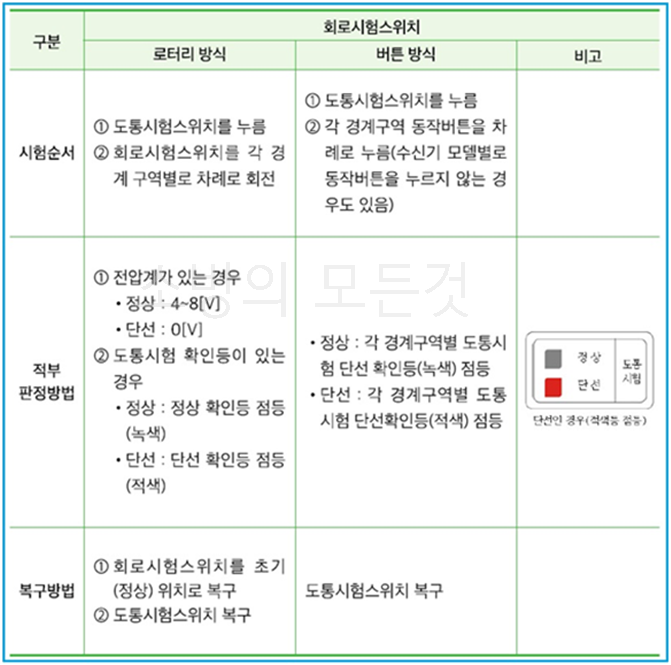

⑵ 회로 도통시험 순서 및 적부 판정

→ 따라서, 2층 음향장치의 음량 크기는 80dB이므로 불량이다.

답) 1번

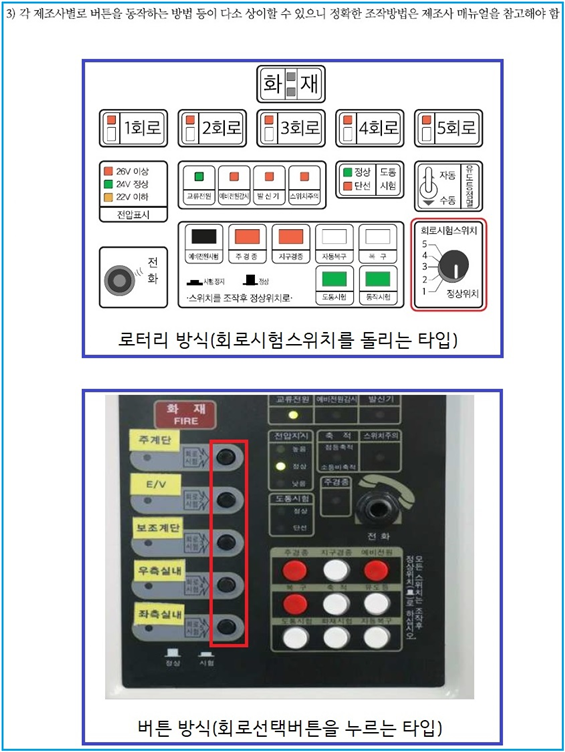

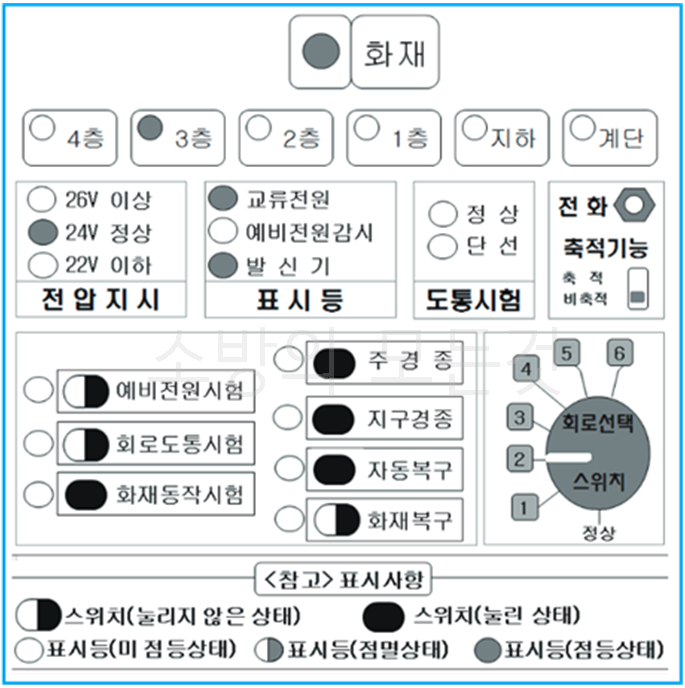

12. 다음은 P형 1급 수신기의 일부를 나타낸 그림이다. 그림에 나타난 수신기의 점검 및 상태 등에 대한 설명으로 옳지 않은 것은?

① 화재동작시험 중이다

② 회로선택스위치를 이용하여 점검 중이다

③ 회로도통시험 중이다

④ 점검 중 경종이 울리지 않도록 조치하였다

[해설]

⑴ 수신기 상에서 화재동작시험 스위치가 눌러져 있으므로 화재동작시험 중이다.

⑵ 회로선택스위치를 2번으로 돌려 2번 회로(3층)를 동작시켰다. 이때 자동복구 스위치가 눌린 상태에서 화재동작시험을 하고 있으므로 1번으로 돌렸을 때는 1번 회로(4층)가 동작되고 2번으로 돌리게 되면 1번 회로(4층)는 자동으로 복구가 되며 2번 회로(3층)만 동작이 된다. 만약, 자동복구 스위치가 눌러져 있지 않고 화재동작시험을 하는 경우에는 1번 회로(4층)와 2번 회로(3층) 모두 동작상태가 되어 현재 점등되어 있는 2번 지구표시등(3층 표시등) 뿐만 아니라 1번 지구표시등(4층 표시등)도 같이 점등된 상태가 된다.

⑶ 주경종 스위치와 지구경종 스위치가 눌러져 있는 상태이므로 화재동작 시험 중에는 주경종 및 지구경종이 울리지 않게 된다.

⑷ 회로도통시험 스위치는 눌리지 않은 상태이므로 회로도통시험을 하고 있는 중이 아니며, 화재동작시험과 회로도통시험은 동시에 할 수 없다.

답) 3번

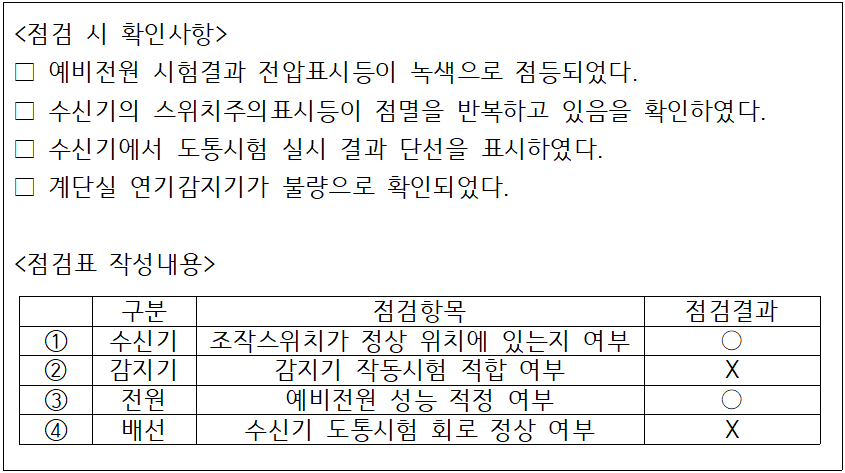

13. 자동화재탐지설비의 자체점검 시 다음과 같은 사항을 점검하여 확인된 결과를 점검표에 작성하였다. 점검결과를 잘못 작성한 것을 고르시오.

[해설]

⑴ 예비전원 시험결과 전압표시등이 녹색이면 정상, 적색(또는 주황색)이면 비정상이다.

⑵ 수신기의 스위치주의표시등이 점멸을 반복하고 있다는 것은 수신기의 조작스위치 중 어느 하나라도 정상위치에 있지 않을 경우 스위치주의표시등이 점멸을 반복하게 된다. 따라서, 수신기 조작스위치의 정상 위치에 있는지 여부에 대한 점검결과는 “X” 이어야 한다.

답) 1번

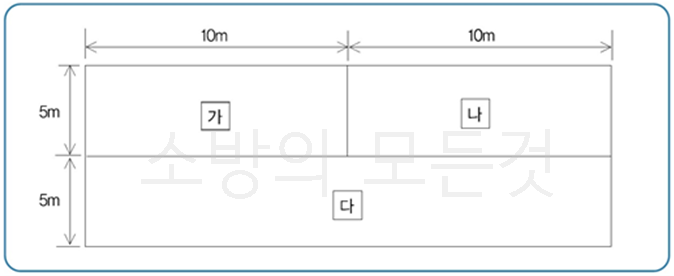

14. 주요구조부가 내화구조이고 다음 그림의 가, 나, 다와 같은 크기의 실이 있는 건축물에 차동식스포트형 감지기(2종)를 설치할 경우 필요한 감지기의 최소 수량은?(단, 감지기의 부착 높이는 3.5m 이다.)

① 3개

② 4개

③ 5개

④ 6개

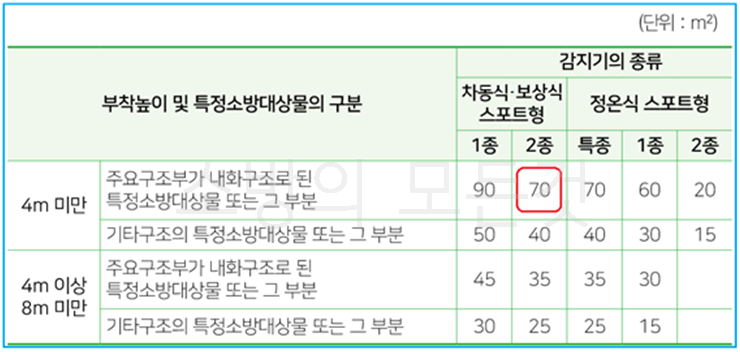

[해설] 감지기 설치유효면적

⑴ 주요구조부가 내화구조, 차동식스포트형 감지기(2종)를 설치, 감지기의 부착 높이가 3.5m이므로 바닥면적 70㎡ 마다 1개 이상의 감지기를 설치하여야 한다.

⑵ 구획실 (가) : (10m × 5m) ÷ 70㎡ = 0.71 ≒ 1개(절상)

⑶ 구획실 (나) : (10m × 5m) ÷ 70㎡  = 0.71 ≒ 1개(절상)

⑷ 구획실 (다) : (20m × 5m) ÷ 70㎡  = 1.43 ≒ 2개(절상)

⑸ 전체 감지기 설치 수 = 구획실 (가) + 구획실 (나) + 구획실 (다) = 4개

답) 2번

15. 비화재보 시 조치방법 순서로 옳은 것은?

① ㄴ-ㅂ-ㅅ-ㅁ-ㄷ-ㄱ-ㄹ

② ㄷ-ㄹ-ㄴ-ㅂ-ㅅ-ㅁ-ㄱ

③ ㅂ-ㄴ-ㅅ-ㄱ-ㅁ-ㄹ-ㄷ

④ ㅅ-ㄴ-ㅁ-ㄹ-ㄷ-ㅂ-ㄱ

[해설] 비화재보 시 조치방법 순서

⑴ 수신기 확인

⑵ 실제 화재 여부 확인

⑶ 음향장치 정지

⑷ 비화재보 원인 제거

⑸ 수신기 복구

⑹ 음향장치 복구

⑺ 스위치주의등 확인

답) 1번

16. 비화재보의 원인과 대책으로 옳지 않은 것은?

① 원인 : 천장형 온풍기에 밀접하게 설치된 경우

대책 : 기류흐름 방향에서 이격하여 설치한다.

② 원인 : 주방에 비적응성 감지기가 설치된 경우

대책 : 적응성 감지기(차동식 감지기)로 교체한다.

③ 원인 : 청소불량(먼지 또는 분진)에 의한 감지기 오동작

대책 : 내부 먼지 제거 후 복구스위치 누름 또는 감지기를 교체한다.

④ 원인 : 담배연기로 인한 연기감지기 동작

대책 : 흡연구역에 환풍기 등을 설치한다.

[해설] 비화재보의 원인과 대책

원인 : 주방에 비적응성 감지기가 설치된 경우

대책 : 적응성 감지기(정온식 감지기)로 교체한다.

답) 2번

17. 다음 중 응급처치의 기본사항이 아닌 것은?

① 기도확보(유지)

② 지혈처리

③ 이송

④ 상처보호

[해설] 응급처치의 기본사항

⑴ 기도확보(유지)

⑵ 지혈처리

⑶ 상처보호

답) 3번

18. 출혈의 증상으로 옳지 않은 것은?

① 호흡과 맥박이 빠르고 약하며 불규칙하며 호흡곤란도 나타난다.

② 반사작용이 둔해진다.

③ 동공이 확대되고 두려움이나 불안을 호소한다.

④ 혈압이 높아지며 피부가 창백해진다.

[해설] 출혈의 증상

⑴ 호흡과 맥박이 빠르고 약하며 불규칙하다. 체온이 떨어지고 호흡곤란도 나타난다.

⑵ 반사작용이 둔해진다.

⑶ 탈수현상이 나타나며 갈증을 호소한다.

⑷ 동공이 확대되고 두려움이나 불안을 호소한다.

⑸ 혈압이 점차 저하되며, 피부가 창백해지고 차고 축축해진다.

⑹ 구토가 발생한다.

답) 4번

19. 피난약자의 피난계획 수립 시 고려하여야 할 공통사항으로 거리가 먼 것은?

① 건물에 대한 이해

② 적절한 설비 설치

③ 소방안전교육 및 훈련실시

④ 피난밧줄의 보유수량 및 사용법

[해설] 피난약자의 피난계획 수립 시 고려하여야 할 공통사항

⑴ 건물에 대한 이해

⑵ 피난약자에 대한 현황파악과 피난보조요령 등 숙지

⑶ 적절한 설비 설치

⑷ 소방안전교육 및 훈련 실시

⑸ 효과적인 피난시스템 구축

답) 4번

20. 장애유형별 피난보조 예시에 관한 내용 중 옳은 것을 모두 고른 것은?

① 가, 나, 다

② 가, 다, 라

③ 나, 다, 라

④ 가, 나, 다, 라

[해설] 장애유형별 피난보조 예시

⑴ 지체장애인 : 2인 이상이 1조가 되어 피난을 보조하고 장애 정도에 따라 보조기구를 적극 활용한다.

⑵ 청각장애인 : 시각적인 전달을 위해 표정이나 제스처를 사용하고 조명을 적극 활용하며 메모를 이용한 대화도 효과적이다.

⑶ 시각장애인 : 피난유도 시 여기, 저기 등 애매한 표현보다는 좌측 1m, 왼쪽 2m 같이 명확하게 표현하고 여려 명의 시각장애인이 동시 대피하는 경우 서로 손을 잡고 질서있게 피난토록 한다.

⑷ 지적장애인 : 공황상태에 빠질 수 있으므로 차분하고 느린 어조로 도움을 주러 왔음을 밝히고 피난을 보조한다.

⑸ 노약자 : 장애인에 준하는 피난보조를 실시한다. 노인은 지병이 있는 경우가 많으므로 구조대가 알기 쉽게 지병을 표시하고, 1인의 유도자를 지정하여 줄서서 피난하는 것이 바람직하다.

답) 4번

그 외에 소방안전관리자 기출문제 및 문제집 관련 사항은 아래 링크 참고

https://allsobang.tistory.com/364

1. 다음은 소방관계법령을 위반한 사람들이다. 이 중 가장 높은 벌금에 해당되는 사람은?

① 갑 : 저는 정당한 사유 없이 소방용수시설을 사용했습니다.

② 을 : 저는 정당한 사유 없이 소방대의 생활안전활동을 방해 하였습니다.

③ 병 : 저는 화재 또는 구조·구급이 필요한 상황을 거짓으로 알렸습니다.

④ 정 : 저는 피난명령을 위반하였습니다.

[해설] 소방기본법 벌칙

⑴ 정당한 사유 없이 소방용수시설 또는 비상소화장치를 사용하거나 소방용수시설 또는 비상소화장치의 효용을 해치거나 그 정당한 사용을 방해한 사람 → 5년 이하의 징역 또는 5천만원 이하의 벌금

⑵ 정당한 사유 없이 소방대의 생활안전활동을 방해한 자 → 100만원 이하의 벌금

⑶ 화재 또는 구조·구급이 필요한 상황을 거짓으로 알린 사람 → 500만원 이하의 과태료

⑷ 피난명령을 위반한 사람 → 100만원 이하의 벌금

답) 1번

2. 피난시설, 방화구획 또는 방화시설을 폐쇄·훼손·변경 등의 행위를 3차 이상 위반하는 경우의 벌칙사항으로 옳은 것은?

① 200만원 과태료

② 200만원 벌금

③ 300만원 과태료

④ 300만원 벌금

[해설] 소방시설법 벌칙(300만원 이하의 과태료)

피난시설, 방화구획 또는 방화시설의 폐쇄·훼손·변경 등의 행위를 한 자

→ 1차 위반 100만원, 2차 위반 200만원, 3차 이상 위반 300만원

답) 3번

3. 다음 표는 소방계획서 중 화기취급감독에 대한 내용의 일부이다.

이 작업 및 감독에 대한 설명으로 옳지 않은 것은?

① 화기취급 작업 전 화재예방을 위해 사전허가 및 안전조치가 이루어져야 한다.

② 모든 작업은 화재감시인의 입회 및 감독하에 작업한다.

③ 화재감시인은 소방안전관리자 또는 보조자가 지정한 인력이다.

④ 화재감시인은 작업이 안전하다고 판단되면 반드시 상주하지 않아도 된다.

[해설] 화재감시자(화재감시인) 배치

⑴ 소방안전관리대상물의 화재예방을 위해 화기취급작업을 사전에 허가하고 화재감시인이 입회 및 감독하에 작업한다.

⑵ 화재감시인은 소방안전관리자, 보조자 또는 안전관리자가 지정한 인력이다.

⑶ 화재감시인은 작업시작전부터 작업중, 작업완료 이후까지 지속적인 화재감시상태를 유지하여야 한다.

답) 4번

4. 소방대상물의 설치장소별 피난기구의 적응성으로 옳은 것은?

① 다중이용업소 3층에 피난사다리를 설치하였다.

② 입원실이 있는 조산원 5층에 완강기를 설치하였다.

③ 다중이용업소 2층에 간이완강기를 설치하였다.

④ 교육연구시설 4층에 미끄럼대를 설치하였다.

[해설] 소방대상물의 설치장소별 피난기구의 적응성

⑴ 다중이용업소 2층~10층 피난사다리 설치 가능

⑵ 입원실이 있는 조산원에는 완강기 설치 불가

⑶ 다중이용업소 2층~10층 완강기는 설치 가능, 간이완강기는 설치 불가

⑷ 교육연구시설(그 밖의 것) 4층~10층 미끄럼대 설치 불가

답) 1번

5. 아래의 조건과 같은 경우 자위소방대 구성 및 편성에 대한 설명으로 옳은 내용을 모두 고르시오.

<조건> 관리의 권원이 하나인 대상처 내 소방대상물이 있는 경우

① 가

② 가, 다

③ 나, 다

④ 나, 다, 라

[해설] 자위소방대 조직 편성기준

⑴ 최초의 현장대응조직은 본부대가 되며 추가인 편성조직은 지구대로 구분한다.

⑵ 본부대는 비상연락팀, 초기소화팀, 피난유도팀, 방호안전팀, 응급구조팀을 기본으로 편성하며, 지구대는 각 구역(Zone)별 규모, 편성대원 등 현장 운영여건에 따라 필요한 팀을 구성할 수 있다.

⑶ 다수의 소방대상물 중 급수(특급, 1급, 2급, 3급)가 가장 높은 대상물을 본부대로 편성하고, 그 밖의 대상물은 지구대로 구성할 수 있다.

답) 2번

6. 다음 중 응급처치의 기본사항이 아닌 것은?

① 기도확보(유지)

② 지혈처리

③ 이송

④ 상처보호

[해설] 응급처치의 기본사항

⑴ 기도확보(유지)

⑵ 지혈처리

⑶ 상처보호

답) 3번

7. 다음 화재감시자 감독수칙 중 옳지 않은 것은?

① 최종확인 – 작업종료 후 3시간까지 화재 발생 여부 감시(모니터링)

② 현장감독 – 화기취급작업 시 불티의 비산 및 가연물 착화 여부 확인

③ 현장감독 – 기타 작업허가서의 허가내역 및 안전요구사항 준수 확인

④ 사전확인 – 용접 및 용단지점(반경 3m 이내) 가연물의 이동(제거)

[해설] 화재감시자(화재감시인) 감독수칙

답) 4번

8. 유도등을 3선식으로 배선한 경우 자동으로 점등되어야 하는 경우가 아닌 것은?

① 자동화재탐지설비의 발신기 작동 시

② 상용전원의 정상적인 공급 시

③ 자동화재탐지설비의 감지기 작동 시

④ 자동소화설비 작동 시

[해설] 유도등의 3선식 배선 시 자동으로 점등되는 경우

⑴ 자동화재탐지설비 감지기 또는 발신기가 작동되는 때

⑵ 비상경보설비의 발신기가 작동되는 때

⑶ 상용전원이 정전되거나 전원선이 단선되는 때

⑷ 방재업무를 통제하는 곳 또는 전기실의 배전반에서 수동으로 점등하는 때

⑸ 자동소화설비가 작동되는 때

답) 2번

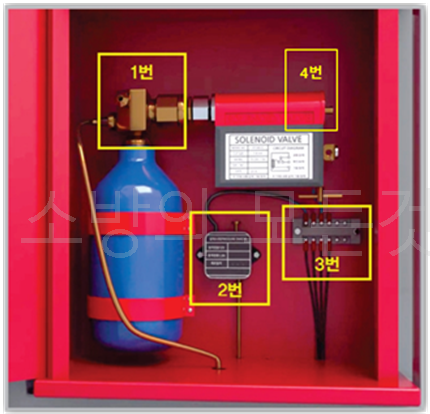

9. 가스계소화설비 중 기동용기함의 각 구성요소를 나타낸 것이다. 가스계소화설비 작동 점검 전 가장 우선해야 하는 안전조치로 옳은 것은?

① 1번의 연결부분을 분리한다.

② 2번의 압력스위치를 당긴다.

③ 3번의 단자에 배선을 연결한다.

④ 4번 안전핀을 체결한다.

[해설]

⑴ 가스계소화설비의 작동 점검은 실제 가스약제의 방출시험을 하는 것이 아니라 솔레노이드밸브(전자밸브)의 격발시험을 해서 솔레노이드밸브의 파괴침이 정상적으로 격발되는지를 확인하면 된다.

⑵ 따라서, 기동용 가스용기에서 솔레노이드밸브를 분리시키는 도중에 파괴침 격발로 기동용 가스용기의 개방을 방지하기 위하여 솔레노이드밸브 후미(4번 위치)에 안전핀을 체결한 상태에서 기동용 가스용기와 솔레노이드밸브를 분리시키게 된다.

⑶ 기동용 가스용기와 솔레노이드밸브를 분리한 후 솔레노이드밸브 후미에 체결한 안전핀을 다시 원상 복귀(분리)한 후 격발 시험을 실시하면 된다.

답) 4번

10. 다음은 유도등을 나타낸 그림이다. 잘못 설명하고 있는 것은?

① (가)는 피난구유도등, (나)는 통로유도등, (다)는 객석유도등이다.

② (가)는 피난구의 바닥으로부터 높이 1.5m 이상으로서 출입구에 인접하도록 설치하여야 한다.

③ (나)는 각각 복도, 거실 및 계단 통로유도등으로 구분된다.

④ (다)는 객석통로의 직선부분의 길이가 40m이면 7개를 설치하여야 한다.

[해설] 유도등

⑴ 유도등의 종류

⑵ 피난구의 바닥으로부터 높이 1.5m 이상으로서 출입구에 인접하도록 설치하여야 한다.

⑶ 객석유도등 설치개수(소수점 나오는 경우 절상할 것)

객석통로의 직선부분의 길이가 40m이면 설치개수 = (40m ÷ 4) -1 = 9개 → 따라서, 객석통로의 직선부분의 길이가 40m이면 9개를 설치하여야 하므로 답은 4번이다.

답) 4번

11. 객석통로의 직선부분의 길이가 58m인 경우 객석유도등은 최소 몇 개를 설치하여야 하는가?

① 14개

② 15개

③ 16개

④ 17개

[해설] 객석유도등 설치개수(소수점 나오는 경우 절상할 것)

객석유도등 설치개수 = (58m ÷ 4) -1 = 13.5 ≒ 14개(절상)

답) 1번

12. 정온식스포트형 감지기에서 접점을 붙여 화재신호를 수신기에 보내는 역할을 하는 것은?

① 다이아프램

② 리크구멍

③ 바이메탈

④ 감열판

[해설] 감지기 종류별 구조

⑴ 차동식스포트형 감지기

 ⒜ 구조 : 감열실, 다이아프램, 리크구멍, 접점 등으로 구분

 ⒝ 동작원리 : 화재 시 온도상승 → 감열실 내의 공기가 팽창 → 다이아프램을 압박 → 접점이 붙어 화재신호를 수신기에 보냄

⑵ 정온식스포트형 감지기

 ⒜ 구조 : 바이메탈, 감열판 및 접점 등으로 구분

 ⒝ 동작원리 : 화재 시 감열판에 열전달 → 바이메탈이 휘어져 기동접점으로 이동 → 접점이 붙어 화재신호를 수신기에 보냄

⑶ 연기감지기

 ⒜ 이온화식스포트형 : 주위 공기가 일정농도 이상의 연기를 포함하게 될 경우 작동

 ⒝ 광전식스포트형 : 연기에 포함된 미립자가 광원에서 방사되는 광속에 의해 산란반사를 일으키는 것을 이용

답) 3번

13. 다음은 전압계가 있는 수신기의 도통시험 결과와 각 층의 동작시험에 따른 음향장치의 음량 크기를 측정한 결과이다. 점검결과에 대한 설명으로 옳지 않은 것은?

<점검결과>

① 2층 음향장치의 음량 크기는 정상이다.

② 1층 음향장치의 음량 크기는 정상이다.

③ 1층의 도통시험 결과는 정상이다.

④ 지하1층의 도통시험 결과는 불량이다.

[해설]

⑴ 음향장치의 설치기준

 ⒜ 층마다 설치하되, 수평거리 25m 이하가 되도록 설치

 ⒝ 음량 크기는 1m 떨어진 곳에서 90㏈ 이상

⑵ 회로 도통시험 순서 및 적부 판정

→ 따라서, 2층 음향장치의 음량 크기는 80dB이므로 불량이다.

답) 1번

14. 다음은 P형 1급 수신기의 일부를 나타낸 그림이다. 그림에 나타난 수신기의 점검 및 상태 등에 대한 설명으로 옳지 않은 것은?

① 화재동작시험 중이다

② 회로선택스위치를 이용하여 점검 중이다

③ 회로도통시험 중이다

④ 점검 중 경종이 울리지 않도록 조치하였다

[해설]

⑴ 수신기 상에서 화재동작시험 스위치가 눌러져 있으므로 화재동작시험 중이다.

⑵ 회로선택스위치를 2번으로 돌려 2번 회로(3층)를 동작시켰다. 이때 자동복구 스위치가 눌린 상태에서 화재동작시험을 하고 있으므로 1번으로 돌렸을 때는 1번 회로(4층)가 동작되고 2번으로 돌리게 되면 1번 회로(4층)는 자동으로 복구가 되며 2번 회로(3층)만 동작이 된다. 만약, 자동복구 스위치가 눌러져 있지 않고 화재동작시험을 하는 경우에는 1번 회로(4층)와 2번 회로(3층) 모두 동작상태가 되어 현재 점등되어 있는 2번 지구표시등(3층 표시등) 뿐만 아니라 1번 지구표시등(4층 표시등)도 같이 점등된 상태가 된다.

⑶ 주경종 스위치와 지구경종 스위치가 눌러져 있는 상태이므로 화재동작 시험 중에는 주경종 및 지구경종이 울리지 않게 된다.

⑷ 회로도통시험 스위치는 눌리지 않은 상태이므로 회로도통시험을 하고 있는 중이 아니며, 화재동작시험과 회로도통시험은 동시에 할 수 없다.

답) 3번

15. 자동화재탐지설비의 자체점검 시 다음과 같은 사항을 점검하여 확인된 결과를 점검표에 작성하였다. 점검결과를 잘못 작성한 것을 고르시오.

[해설]

⑴ 예비전원 시험결과 전압표시등이 녹색이면 정상, 적색(또는 주황색)이면 비정상이다.

⑵ 수신기의 스위치주의표시등이 점멸을 반복하고 있다는 것은 수신기의 조작스위치 중 어느 하나라도 정상위치에 있지 않을 경우 스위치주의표시등이 점멸을 반복하게 된다. 따라서, 수신기 조작스위치의 정상 위치에 있는지 여부에 대한 점검결과는 “X” 이어야 한다.

답) 1번

16. 주요구조부가 내화구조이고 다음 그림의 가, 나, 다와 같은 크기의 실이 있는 건축물에 차동식스포트형 감지기(2종)를 설치할 경우 필요한 감지기의 최소 수량은?(단, 감지기의 부착 높이는 3.5m 이다.)

① 3개

② 4개

③ 5개

④ 6개

[해설] 감지기 설치유효면적

⑴ 주요구조부가 내화구조, 차동식스포트형 감지기(2종)를 설치, 감지기의 부착 높이가 3.5m이므로 바닥면적 70㎡ 마다 1개 이상의 감지기를 설치하여야 한다.

⑵ 구획실 (가) : (10m × 5m) ÷ 70㎡ = 0.71 ≒ 1개(절상)

⑶ 구획실 (나) : (10m × 5m) ÷ 70㎡  = 0.71 ≒ 1개(절상)

⑷ 구획실 (다) : (20m × 5m) ÷ 70㎡  = 1.43 ≒ 2개(절상)

⑸ 전체 감지기 설치 수 = 구획실 (가) + 구획실 (나) + 구획실 (다) = 4개

답) 2번

17. 비화재보 시 조치방법 순서로 옳은 것은?

① ㄴ-ㅂ-ㅅ-ㅁ-ㄷ-ㄱ-ㄹ

② ㄷ-ㄹ-ㄴ-ㅂ-ㅅ-ㅁ-ㄱ

③ ㅂ-ㄴ-ㅅ-ㄱ-ㅁ-ㄹ-ㄷ

④ ㅅ-ㄴ-ㅁ-ㄹ-ㄷ-ㅂ-ㄱ

[해설] 비화재보 시 조치방법 순서

⑴ 수신기 확인

⑵ 실제 화재 여부 확인

⑶ 음향장치 정지

⑷ 비화재보 원인 제거

⑸ 수신기 복구

⑹ 음향장치 복구

⑺ 스위치주의등 확인

답) 1번

18. 비화재보의 원인과 대책으로 옳지 않은 것은?

① 원인 : 천장형 온풍기에 밀접하게 설치된 경우

대책 : 기류흐름 방향에서 이격하여 설치한다.

② 원인 : 주방에 비적응성 감지기가 설치된 경우

대책 : 적응성 감지기(차동식 감지기)로 교체한다.

③ 원인 : 청소불량(먼지 또는 분진)에 의한 감지기 오동작

대책 : 내부 먼지 제거 후 복구스위치 누름 또는 감지기를 교체한다.

④ 원인 : 담배연기로 인한 연기감지기 동작

대책 : 흡연구역에 환풍기 등을 설치한다.

[해설] 비화재보의 원인과 대책

원인 : 주방에 비적응성 감지기가 설치된 경우

대책 : 적응성 감지기(정온식 감지기)로 교체한다.

답) 2번

19. 피난약자의 피난계획 수립 시 고려하여야 할 공통사항으로 거리가 먼 것은?

① 건물에 대한 이해

② 적절한 설비 설치

③ 소방안전교육 및 훈련실시

④ 피난밧줄의 보유수량 및 사용법

[해설] 피난약자의 피난계획 수립 시 고려하여야 할 공통사항

⑴ 건물에 대한 이해

⑵ 피난약자에 대한 현황파악과 피난보조요령 등 숙지

⑶ 적절한 설비 설치

⑷ 소방안전교육 및 훈련 실시

⑸ 효과적인 피난시스템 구축

답) 4번

20. 장애유형별 피난보조 예시에 관한 내용 중 옳은 것을 모두 고른 것은?

① 가, 나, 다

② 가, 다, 라

③ 나, 다, 라

④ 가, 나, 다, 라

[해설] 장애유형별 피난보조 예시

⑴ 지체장애인 : 2인 이상이 1조가 되어 피난을 보조하고 장애 정도에 따라 보조기구를 적극 활용한다.

⑵ 청각장애인 : 시각적인 전달을 위해 표정이나 제스처를 사용하고 조명을 적극 활용하며 메모를 이용한 대화도 효과적이다.

⑶ 시각장애인 : 피난유도 시 여기, 저기 등 애매한 표현보다는 좌측 1m, 왼쪽 2m 같이 명확하게 표현하고 여려 명의 시각장애인이 동시 대피하는 경우 서로 손을 잡고 질서있게 피난토록 한다.

⑷ 지적장애인 : 공황상태에 빠질 수 있으므로 차분하고 느린 어조로 도움을 주러 왔음을 밝히고 피난을 보조한다.

⑸ 노약자 : 장애인에 준하는 피난보조를 실시한다. 노인은 지병이 있는 경우가 많으므로 구조대가 알기 쉽게 지병을 표시하고, 1인의 유도자를 지정하여 줄서서 피난하는 것이 바람직하다.

답) 4번

그 외에 소방안전관리자 기출문제 및 문제집 관련 사항은 아래 링크 참고

https://allsobang.tistory.com/364

1. 다음 소방안전관리대상물의 등급 분류로 옳은 것은?

① 특급

② 1급

③ 2급

④ 3급

[해설] 소방안전관리자 선임대상물 구분

→ 지하층을 제외한 층수가 49층인 아파트이므로 1급 소방안전관리대상물에 해당한다.

답) 2번

2. 다음 표는 소방계획서 중 화기취급감독에 대한 내용의 일부이다.

이 작업 및 감독에 대한 설명으로 옳지 않은 것은?

① 화기취급 작업 전 화재예방을 위해 사전허가 및 안전조치가 이루어져야 한다.

② 모든 작업은 화재감시인의 입회 및 감독하에 작업한다.

③ 화재감시인은 소방안전관리자 또는 보조자가 지정한 인력이다.

④ 화재감시인은 작업이 안전하다고 판단되면 반드시 상주하지 않아도 된다.

[해설] 화재감시자(화재감시인) 배치

⑴ 소방안전관리대상물의 화재예방을 위해 화기취급작업을 사전에 허가하고 화재감시인이 입회 및 감독하에 작업한다.

⑵ 화재감시인은 소방안전관리자, 보조자 또는 안전관리자가 지정한 인력이다.

⑶ 화재감시인은 작업시작전부터 작업중, 작업완료 이후까지 지속적인 화재감시상태를 유지하여야 한다.

답) 4번

3. 소방대상물의 설치장소별 피난기구의 적응성으로 옳은 것은?

① 다중이용업소 3층에 피난사다리를 설치하였다.

② 입원실이 있는 조산원 5층에 완강기를 설치하였다.

③ 다중이용업소 2층에 간이완강기를 설치하였다.

④ 교육연구시설 4층에 미끄럼대를 설치하였다.

[해설] 소방대상물의 설치장소별 피난기구의 적응성

⑴ 다중이용업소 2층~10층 피난사다리 설치 가능

⑵ 입원실이 있는 조산원에는 완강기 설치 불가

⑶ 다중이용업소 2층~10층 완강기는 설치 가능, 간이완강기는 설치 불가

⑷ 교육연구시설(그 밖의 것) 4층~10층 미끄럼대 설치 불가

답) 1번

4. 피난약자의 피난계획 수립 시 고려하여야 할 공통사항으로 거리가 먼 것은?

① 건물에 대한 이해

② 적절한 설비 설치

③ 소방안전교육 및 훈련실시

④ 피난밧줄의 보유수량 및 사용법

[해설] 피난약자의 피난계획 수립 시 고려하여야 할 공통사항

⑴ 건물에 대한 이해

⑵ 피난약자에 대한 현황파악과 피난보조요령 등 숙지

⑶ 적절한 설비 설치

⑷ 소방안전교육 및 훈련 실시

⑸ 효과적인 피난시스템 구축

답) 4번

5. 장애유형별 피난보조 예시에 관한 내용 중 옳은 것을 모두 고른 것은?

① 가, 나, 다

② 가, 다, 라

③ 나, 다, 라

④ 가, 나, 다, 라

[해설] 장애유형별 피난보조 예시

⑴ 지체장애인 : 2인 이상이 1조가 되어 피난을 보조하고 장애 정도에 따라 보조기구를 적극 활용한다.

⑵ 청각장애인 : 시각적인 전달을 위해 표정이나 제스처를 사용하고 조명을 적극 활용하며 메모를 이용한 대화도 효과적이다.

⑶ 시각장애인 : 피난유도 시 여기, 저기 등 애매한 표현보다는 좌측 1m, 왼쪽 2m 같이 명확하게 표현하고 여려 명의 시각장애인이 동시 대피하는 경우 서로 손을 잡고 질서있게 피난토록 한다.

⑷ 지적장애인 : 공황상태에 빠질 수 있으므로 차분하고 느린 어조로 도움을 주러 왔음을 밝히고 피난을 보조한다.

⑸ 노약자 : 장애인에 준하는 피난보조를 실시한다. 노인은 지병이 있는 경우가 많으므로 구조대가 알기 쉽게 지병을 표시하고, 1인의 유도자를 지정하여 줄서서 피난하는 것이 바람직하다.

답) 4번

6. 아래의 조건과 같은 경우 자위소방대 구성 및 편성에 대한 설명으로 옳은 내용을 모두 고르시오.

<조건> 관리의 권원이 하나인 대상처 내 소방대상물이 있는 경우

① 가

② 가, 다

③ 나, 다

④ 나, 다, 라

[해설] 자위소방대 조직 편성기준

⑴ 최초의 현장대응조직은 본부대가 되며 추가인 편성조직은 지구대로 구분한다.

⑵ 본부대는 비상연락팀, 초기소화팀, 피난유도팀, 방호안전팀, 응급구조팀을 기본으로 편성하며, 지구대는 각 구역(Zone)별 규모, 편성대원 등 현장 운영여건에 따라 필요한 팀을 구성할 수 있다.

⑶ 다수의 소방대상물 중 급수(특급, 1급, 2급, 3급)가 가장 높은 대상물을 본부대로 편성하고, 그 밖의 대상물은 지구대로 구성할 수 있다.

답) 2번

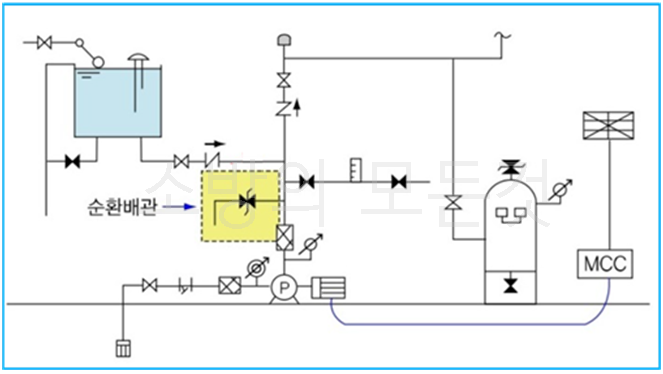

7. 다음은 소방펌프 주변의 계통도이다. 순환배관에 대한 설명으로 옳지 않은 것은?

① 순환배관에 설치하는 밸브는 릴리프밸브이다.

② 순환배관은 펌프 흡입측에서 분기하여 설치한다.

③ 순환배관의 구경은 20mm 이상으로 한다.

④ 순환배관은 체절운전 시 과압을 배출하기 위한 배관이다.

[해설] 순환배관과 릴리프밸브

⑴ 순환배관 : 펌프의 체절운전(토출량이 0인 상태에서의 운전) 시 수온이 상승하여 펌프에 무리가 발생하므로 순환배관 상의 릴리프밸브를 통해 과압수를 방출하여 수온상승을 방지하기 위해 설치한다. 펌프 토출측 체크밸브 이전에서 분기시켜 20㎜ 이상 배관으로 설치

⑵ 릴리프밸브 : 순환배관에 설치하여 설정압력(체절압력 미만에 설정) 이상이 되면 개방되어 과압수를 방출하여 수온 상승을 방지시키는 밸브

※ 순환배관 설치 이유 : 체절운전 시 펌프 토출측 배관 내 수온 상승으로 인해 캐비테이션(공동현상) 발생을 초래하게 되어 펌프 임펠러(날개)가 손상될 수 있음. 이를 방지하고자 순환배관 상에 릴리프밸브를 설치하고 과압이 발생하면 수온이 상승하므로 이때 순환배관 상의 릴리프밸브 개방으로 고온수를 배출시켜 캐비테이션(공동현상)을 방지한다.

답) 2번

8. 다음 화재감시자 감독수칙 중 옳지 않은 것은?

① 최종확인 – 작업종료 후 3시간까지 화재 발생 여부 감시(모니터링)

② 현장감독 – 화기취급작업 시 불티의 비산 및 가연물 착화 여부 확인

③ 현장감독 – 기타 작업허가서의 허가내역 및 안전요구사항 준수 확인

④ 사전확인 – 용접 및 용단지점(반경 3m 이내) 가연물의 이동(제거)

[해설] 화재감시자(화재감시인) 감독수칙

답) 4번

9. 유도등을 3선식으로 배선한 경우 자동으로 점등되어야 하는 경우가 아닌 것은?

① 자동화재탐지설비의 발신기 작동 시

② 상용전원의 정상적인 공급 시

③ 자동화재탐지설비의 감지기 작동 시

④ 자동소화설비 작동 시

[해설] 유도등의 3선식 배선 시 자동으로 점등되는 경우

⑴ 자동화재탐지설비 감지기 또는 발신기가 작동되는 때

⑵ 비상경보설비의 발신기가 작동되는 때

⑶ 상용전원이 정전되거나 전원선이 단선되는 때

⑷ 방재업무를 통제하는 곳 또는 전기실의 배전반에서 수동으로 점등하는 때

⑸ 자동소화설비가 작동되는 때

답) 2번

10. 가스계소화설비 중 기동용기함의 각 구성요소를 나타낸 것이다. 가스계소화설비 작동 점검 전 가장 우선해야 하는 안전조치로 옳은 것은?

① 1번의 연결부분을 분리한다.

② 2번의 압력스위치를 당긴다.

③ 3번의 단자에 배선을 연결한다.

④ 4번 안전핀을 체결한다.

[해설]

⑴ 가스계소화설비의 작동 점검은 실제 가스약제의 방출시험을 하는 것이 아니라 솔레노이드밸브(전자밸브)의 격발시험을 해서 솔레노이드밸브의 파괴침이 정상적으로 격발되는지를 확인하면 된다.

⑵ 따라서, 기동용 가스용기에서 솔레노이드밸브를 분리시키는 도중에 파괴침 격발로 기동용 가스용기의 개방을 방지하기 위하여 솔레노이드밸브 후미(4번 위치)에 안전핀을 체결한 상태에서 기동용 가스용기와 솔레노이드밸브를 분리시키게 된다.

⑶ 기동용 가스용기와 솔레노이드밸브를 분리한 후 솔레노이드밸브 후미에 체결한 안전핀을 다시 원상 복귀(분리)한 후 격발 시험을 실시하면 된다.

답) 4번

11. 다음 중 부속실 제연설비의 설명으로 옳지 않은 것은?

① 인명안전의 목적이다.

② 수평피난의 목적이다.

③ 피난로에 적용한다.

④ 급기가압방식으로 제연한다.

[해설] 제연설비 구분

답) 2번

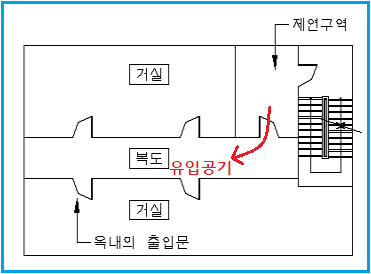

12. 다음은 부속실 제연설비 점검방법에 대한 설명이다. 옳지 않은 것은?

① 옥내의 감지기를 작동시킨다(또는 수동기동장치의 스위치를 작동시킨다).

② 전실 내의 차압을 측정한다(계단실·부속실 등 차압장소의 문을 닫고 전실 안에서 측정을 한다).

③ 전실 내에서 측정한 적정한 차압은 40Pa 이상(옥내에 스프링클러설비가 설치된 경우 12.5Pa 이상)이 되어야 한다.

④ 방연풍속은 계단실 및 부속실의 출입문을 모두 폐쇄한 후 풍속계로 방연풍속을 측정하며, 장소에 따라 초속 0.5m 이상 또는 0.7m 이상이 되어야 한다.

[해설] 부속실 제연설비 점검방법

⑴ 감지기 작동(또는 수동기동장치의 스위치로 수동 작동)

⑵ 화재경보 발생 및 급기댐퍼가 개방되는지 확인

⑶ 송풍기(급기팬)가 작동하여 부속실(계단실 포함)에 바람이 들어오는지 확인한다.

⑷ 전실 내의 차압을 측정한다.

▷ 판정기준 : 40Pa 이상(옥내에 스프링클러설비가 설치된 경우 12.5Pa 이상)

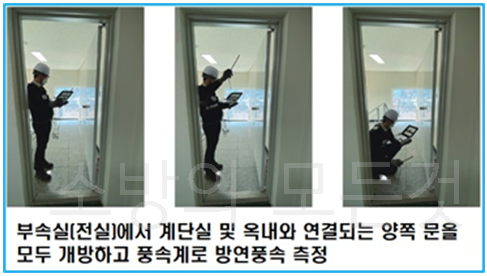

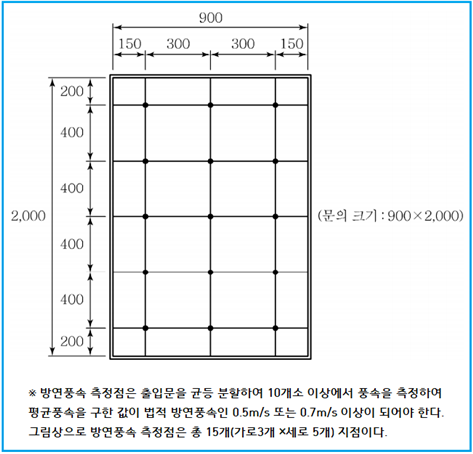

⑸ 부속실의 출입문(옥내 측과 계단실 측에 설치된 출입문 모두)을 개방한 후 방연풍속을 측정한다.

▷ 판정기준 : 장소에 따라 0.5㎧ 이상, 또는 0.7㎧ 이상(부속실과 면하는 옥내가 거실인 경우) 여부 확인

⑹ 제연구역(부속실)의 출입문이 모두 닫혀 있는 상태에서 제연설비를 가동시킨 후 출입문의 개방에 필요한 힘이 110N 이하인지 확인

⑺ 부속실 내에서 과압이 발생한 경우 과압배출장치(플랩댐퍼)가 작동하는지 확인한다.

⑻ 모든 확인이 끝나면 수신기에서 복구를 시킨다.(수동기동스위치를 작동시킨 경우 스위치도 복구)

→ 방연풍속은 부속실(전실)에서 계단실 및 옥내와 연결되는 문을 모두 개방하고 풍속계로 방연풍속을 측정하며, 문과 마주하는 옥내가 거실(화재실)인 경우에는 0.7㎧ 이상, 그 외에는 0.5㎧ 이상이어야 한다.

답) 4번

13. 정온식스포트형 감지기에서 접점을 붙여 화재신호를 수신기에 보내는 역할을 하는 것은?

① 다이아프램

② 리크구멍

③ 바이메탈

④ 감열판

[해설] 감지기 종류별 구조

⑴ 차동식스포트형 감지기

 ⒜ 구조 : 감열실, 다이아프램, 리크구멍, 접점 등으로 구분

 ⒝ 동작원리 : 화재 시 온도상승 → 감열실 내의 공기가 팽창 → 다이아프램을 압박 → 접점이 붙어 화재신호를 수신기에 보냄

⑵ 정온식스포트형 감지기

 ⒜ 구조 : 바이메탈, 감열판 및 접점 등으로 구분

 ⒝ 동작원리 : 화재 시 감열판에 열전달 → 바이메탈이 휘어져 기동접점으로 이동 → 접점이 붙어 화재신호를 수신기에 보냄

⑶ 연기감지기

 ⒜ 이온화식스포트형 : 주위 공기가 일정농도 이상의 연기를 포함하게 될 경우 작동

 ⒝ 광전식스포트형 : 연기에 포함된 미립자가 광원에서 방사되는 광속에 의해 산란반사를 일으키는 것을 이용

답) 3번

14. 다음은 P형 1급 수신기의 일부를 나타낸 그림이다. 그림에 나타난 수신기의 점검 및 상태 등에 대한 설명으로 옳지 않은 것은?

① 화재동작시험 중이다

② 회로선택스위치를 이용하여 점검 중이다

③ 회로도통시험 중이다

④ 점검 중 경종이 울리지 않도록 조치하였다

[해설]

⑴ 수신기 상에서 화재동작시험 스위치가 눌러져 있으므로 화재동작시험 중이다.

⑵ 회로선택스위치를 2번으로 돌려 2번 회로(3층)를 동작시켰다. 이때 자동복구 스위치가 눌린 상태에서 화재동작시험을 하고 있으므로 1번으로 돌렸을 때는 1번 회로(4층)가 동작되고 2번으로 돌리게 되면 1번 회로(4층)는 자동으로 복구가 되며 2번 회로(3층)만 동작이 된다. 만약, 자동복구 스위치가 눌러져 있지 않고 화재동작시험을 하는 경우에는 1번 회로(4층)와 2번 회로(3층) 모두 동작상태가 되어 현재 점등되어 있는 2번 지구표시등(3층 표시등) 뿐만 아니라 1번 지구표시등(4층 표시등)도 같이 점등된 상태가 된다.

⑶ 주경종 스위치와 지구경종 스위치가 눌러져 있는 상태이므로 화재동작 시험 중에는 주경종 및 지구경종이 울리지 않게 된다.

⑷ 회로도통시험 스위치는 눌리지 않은 상태이므로 회로도통시험을 하고 있는 중이 아니며, 화재동작시험과 회로도통시험은 동시에 할 수 없다.

답) 3번

15. 자동화재탐지설비의 자체점검 시 다음과 같은 사항을 점검하여 확인된 결과를 점검표에 작성하였다. 점검결과를 잘못 작성한 것을 고르시오.

[해설]

⑴ 예비전원 시험결과 전압표시등이 녹색이면 정상, 적색(또는 주황색)이면 비정상이다.

⑵ 수신기의 스위치주의표시등이 점멸을 반복하고 있다는 것은 수신기의 조작스위치 중 어느 하나라도 정상위치에 있지 않을 경우 스위치주의표시등이 점멸을 반복하게 된다. 따라서, 수신기 조작스위치의 정상 위치에 있는지 여부에 대한 점검결과는 “X” 이어야 한다.

답) 1번

16. 주요구조부가 내화구조이고 다음 그림의 가, 나, 다와 같은 크기의 실이 있는 건축물에 차동식스포트형 감지기(2종)를 설치할 경우 필요한 감지기의 최소 수량은?(단, 감지기의 부착 높이는 3.5m 이다.)

① 3개

② 4개

③ 5개

④ 6개

[해설] 감지기 설치유효면적

⑴ 주요구조부가 내화구조, 차동식스포트형 감지기(2종)를 설치, 감지기의 부착 높이가 3.5m이므로 바닥면적 70㎡ 마다 1개 이상의 감지기를 설치하여야 한다.

⑵ 구획실 (가) : (10m × 5m) ÷ 70㎡ = 0.71 ≒ 1개(절상)

⑶ 구획실 (나) : (10m × 5m) ÷ 70㎡  = 0.71 ≒ 1개(절상)

⑷ 구획실 (다) : (20m × 5m) ÷ 70㎡  = 1.43 ≒ 2개(절상)

⑸ 전체 감지기 설치 수 = 구획실 (가) + 구획실 (나) + 구획실 (다) = 4개

답) 2번

17. 비화재보 시 조치방법 순서로 옳은 것은?

① ㄴ-ㅂ-ㅅ-ㅁ-ㄷ-ㄱ-ㄹ

② ㄷ-ㄹ-ㄴ-ㅂ-ㅅ-ㅁ-ㄱ

③ ㅂ-ㄴ-ㅅ-ㄱ-ㅁ-ㄹ-ㄷ

④ ㅅ-ㄴ-ㅁ-ㄹ-ㄷ-ㅂ-ㄱ

[해설] 비화재보 시 조치방법 순서

⑴ 수신기 확인

⑵ 실제 화재 여부 확인

⑶ 음향장치 정지

⑷ 비화재보 원인 제거

⑸ 수신기 복구

⑹ 음향장치 복구

⑺ 스위치주의등 확인

답) 1번

18. 비화재보의 원인과 대책으로 옳지 않은 것은?

① 원인 : 천장형 온풍기에 밀접하게 설치된 경우

대책 : 기류흐름 방향에서 이격하여 설치한다.

② 원인 : 주방에 비적응성 감지기가 설치된 경우

대책 : 적응성 감지기(차동식 감지기)로 교체한다.

③ 원인 : 청소불량(먼지 또는 분진)에 의한 감지기 오동작

대책 : 내부 먼지 제거 후 복구스위치 누름 또는 감지기를 교체한다.

④ 원인 : 담배연기로 인한 연기감지기 동작

대책 : 흡연구역에 환풍기 등을 설치한다.

[해설] 비화재보의 원인과 대책

원인 : 주방에 비적응성 감지기가 설치된 경우

대책 : 적응성 감지기(정온식 감지기)로 교체한다.

답) 2번

19. 객석통로의 직선부분의 길이가 58m인 경우 객석유도등은 최소 몇 개를 설치하여야 하는가?

① 14개

② 15개

③ 16개

④ 17개

[해설] 객석유도등 설치개수(소수점 나오는 경우 절상할 것)

객석유도등 설치개수 = (58m ÷ 4) -1 = 13.5 ≒ 14개(절상)

답) 1번

20. 다음은 전압계가 있는 수신기의 도통시험 결과와 각 층의 동작시험에 따른 음향장치의 음량 크기를 측정한 결과이다. 점검결과에 대한 설명으로 옳지 않은 것은?

<점검결과>

① 2층 음향장치의 음량 크기는 정상이다.

② 1층 음향장치의 음량 크기는 정상이다.

③ 1층의 도통시험 결과는 정상이다.

④ 지하1층의 도통시험 결과는 불량이다.

[해설]

⑴ 음향장치의 설치기준

 ⒜ 층마다 설치하되, 수평거리 25m 이하가 되도록 설치

 ⒝ 음량 크기는 1m 떨어진 곳에서 90㏈ 이상

⑵ 회로 도통시험 순서 및 적부 판정

→ 따라서, 2층 음향장치의 음량 크기는 80dB이므로 불량이다.

답) 1번

그 외에 소방안전관리자 기출문제 및 문제집 관련 사항은 아래 링크 참고

https://allsobang.tistory.com/364

1. 개요

인명구조기구는 소방대상물의 화재 발생뿐만 아니라 유독성, 유해성가스, 위험물질 등으로부터 인명을 보호하거나 구조하는데 사용되는 기구를 말한다.

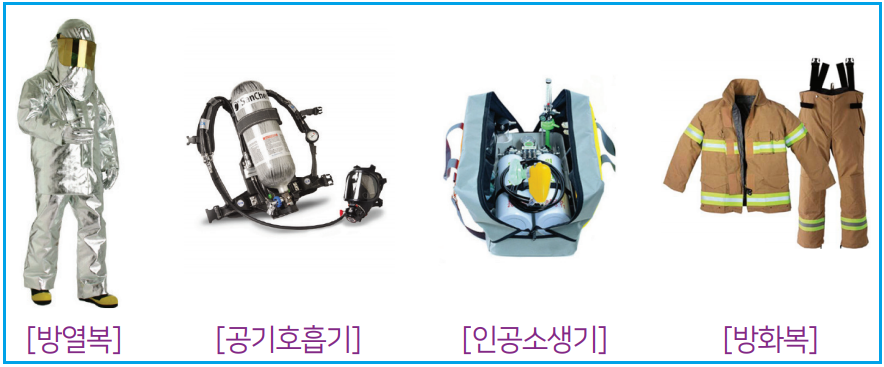

2. 인명구조기구의 종류

 ⑴ 방열복 : 고온의 복사열에 가까이 접근하여 소방활동을 수행할 수 있는 내열피복

 ⑵ 공기호흡기 : 소화활동 시에 화재로 인하여 발생하는 각종 유독가스 중에서 일정시간 사용할 수 있도록 제조된 압축공기식 개인호흡장비(보조마스크를 포함)

 ⑶ 인공소생기 : 호흡 부전 상태인 사람에게 인공호흡을 시켜 환자를 보호하거나 구급하는 기구

 ⑷ 방화복 : 화재진압 등의 소방활동을 수행할 수 있는 피복

3. 설치대상

 ⑴ 방열복 또는 방화복(안전모, 보호장갑 및 안전화를 포함한다), 인공소생기 및 공기호흡기를 설치해야 하는 특정소방대상물: 지하층을 포함하는 층수가 7층 이상인 것 중 관광호텔 용도로 사용하는 층

 ⑵ 방열복 또는 방화복(안전모, 보호장갑 및 안전화를 포함한다) 및 공기호흡기를 설치해야 하는 특정소방대상물: 지하층을 포함하는 층수가 5층 이상인 것 중 병원 용도로 사용하는 층

 ⑶ 공기호흡기를 설치해야 하는 특정소방대상물은 다음의 어느 하나에 해당하는 것으로 한다.

  ① 수용인원 100명 이상인 문화 및 집회시설 중 영화상영관

  ② 판매시설 중 대규모점포

  ③ 운수시설 중 지하역사

  ④ 지하가 중 지하상가

  ⑤ 이산화탄소소화설비(호스릴이산화탄소소화설비는 제외)를 설치해야 하는 특정소방대상물

4. 설치기준

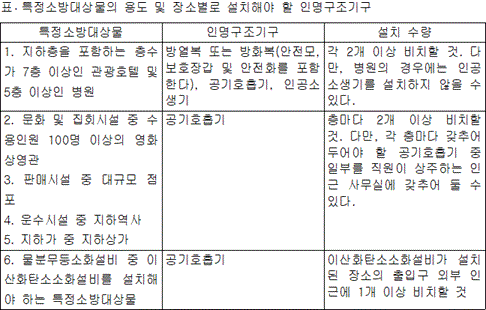

 ⑴ 특정소방대상물의 용도 및 장소별로 설치해야 할 인명구조기구는 다음 표에 따라 설치할 것

 ⑵ 화재 시 쉽게 반출 사용할 수 있는 장소에 비치할 것

 ⑶ 인명구조기구가 설치된 가까운 장소의 보기 쉬운 곳에 "인명구조기구"라는 축광식표지와 그 사용방법을 표시한 표지를 부착하되, 축광식표지는 소방청장이 정하여 고시한 「축광표지의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 할 것

 ⑷ 방열복은 소방청장이 정하여 고시한 「소방용 방열복의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것

 ⑸ 방화복(안전모, 보호장갑 및 안전화를 포함)은 표준규격에 적합한 것으로 설치할 것

5. 초고층 및 지하연계 복합건축물 재난관리에 관한 특별법(약칭: 초고층재난관리법)에 따른 피난안전구역의 인명구조기구 설치기준

 ⑴ 방열복, 인공소생기를 각 2개 이상 비치할 것

 ⑵ 45분 이상 사용할 수 있는 성능의 공기호흡기(보조마스크 포함)를 2개 이상 비치해야 한다. 다만, 피난안전구역이 50층 이상에 설치되어 있을 경우에는 동일한 성능의 예비용기를 10개 이상 비치할 것

 ⑶ 화재 시 쉽게 반출할 수 있는 곳에 비치할 것

 ⑷ 인명구조기구가 설치된 장소의 보기 쉬운 곳에 “인명구조기구”라는 표지판 등을 설치할 것

1. 개요

자동화재탐지설비 또는 다른 방법에 의해서 감지된 화재를 신속하게 소방대상물 내부에 있는 사람에게 방송으로 화재를 알려 피난 또는 초기소화 진압을 용이하게 하기 위한 설비

2. 적용범위

 ⑴ 연면적 3,500㎡ 이상인 것은 모든 층

 ⑵ 층수가 11층 이상인 것은 모든 층

 ⑶ 지하층의 층수가 3층 이상인 것은 모든 층

3. 특징

 ⑴ 자동화재탐지설비 이외에 사람이 인위적으로 행하는 설비이다.

 ⑵ 지구 음향장치가 들리지 않는 곳까지 대피 및 화재발생을 전달할 수 있다.

 ⑶ 업무용 방송설비와 겸용할 수 있다.

 ⑷ 방송에 의한 비상경보설비는 화재의 양상에 따라 필요한 층을 임의로 선택하여 화재를 알릴 수가 있다.

 ⑸ 비교적 설비가 간단하고 설비비가 저렴하다.

4. 음향장치의 구성요소

비상방송설비는 다음 각호의 기준에 따라 설치해야 한다. 이 경우 엘리베이터 내부에는 별도의 음향장치를 설치할 수 있다.

 ⑴ 확성기

  ① 음성입력 : 실외 3W 이상, 실내 1W 이상일 것

  ② 수평거리 : 확성기는 각 층마다 설치하되, 그 층의 각 부분으로부터 하나의 확성기까지의 수평거리가 25m 이하가 되도록 하고, 해당 층의 각 부분에 유효하게 경보를 발할 수 있도록 설치할 것

 ⑵ 음량조정기

  ① 가변저항을 이용하여 전류를 변화시켜 음량을 조절하는 장치이다.

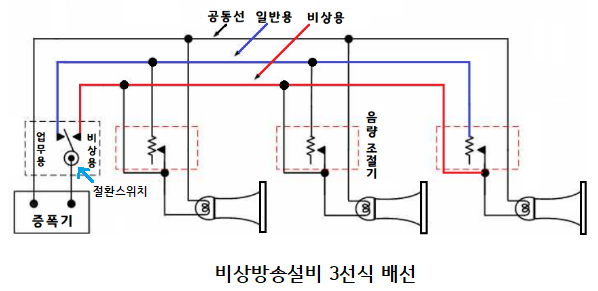

  ② 음량조정기의 배선 : 3선식

 ⑶ 증폭기

  ① 전압전류의 진폭을 늘려 감도를 좋게 하고 미약한 음성전류를 커다란 음성전류로 변화시켜 소리를 크게 하는 장치

  ② 수위실 등 상시 사람이 근무하는 장소로서 점검이 편리하고 방화상 유효한 곳에 설치할 것

 ⑷ 조작부

  ① 조작스위치 높이 : 바닥으로부터 0.8m 이상 1.5m 이하

  ② 조작부는 기동장치의 작동과 연동하여 당해 기동장치가 작동한 층 또는 구역을 표시할 수 있는 것으로 할 것

  ③ 기동장치에 따른 화재신고를 수신한 후 필요한 음량으로 화재발생 상황 및 피난에 유효한 방송이 자동으로 개시될 때까지의 소요시간은 10초 이하로 할 것

  ④ 수위실 등 상시 사람이 근무하는 장소로서 점검이 편리하고 방화상 유효한 곳에 설치할 것

5. 설치기준

 ⑴ 층수가 5층 이상으로서 연면적이 3,000㎡를 초과하는 특정소방대상물은 다음의 기준에 따라 경보를 발할 수 있도록 해야 한다.

  ① 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상층에, 1층에서 발화한 때에는 발화층·그 직상층 및 지하층에, 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 우선적으로 경보를 발할 수 있도록 할 것

  ② 1층에서 발화한 때에는 발화층·그 직상층 및 지하층에 경보를 발할 것

  ③ 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것

 ⑵ 다른 방송설비와 공용하는 것에 있어서는 화재 시 비상경보 외의 방송을 차단할 수 있는 구조로 할 것

 ⑶ 다른 전기회로에 따라 유도장애가 생기지 않도록 할 것

6. 음향장치의 구조 및 성능

음향장치는 다음 각목의 기준에 따른 구조 및 성능의 것으로 해야 한다.

 ⑴ 정격전압의 80% 전압에서 음향을 발할 수 있는 것을 할 것

 ⑵ 자동화재탐지설비의 작동과 연동하여 작동할 수 있는 것으로 할 것

7. 배선

 ⑴ 화재로 인하여 하나의 층의 확성기 또는 배선이 단락 또는 단선되어도 다른 층의 화재통보에 지장이 없도록 할 것

 ⑵ 전원회로의 배선은 내화배선으로 하고, 그 밖의 배선은 내화배선 또는 내열배선으로 할 것. 이 경우 내화배선과 내열배선은 「옥내소화전설비의 화재안전성능기준(NFPC 102)」에 따라 설치할 것

 ⑶ 전원회로의 전로와 대지 사이 및 배선상호간의 절연저항은 「전기사업법」에 따른 기술기준이 정하는 바에 따르고, 부속회로의 전로와 대지 사이 및 배선 상호간의 절연저항은 1경계구역마다 직류 250V의 절연저항측정기를 사용하여 측정한 절연저항이 0.1㏁ 이상이 되도록 할 것

 ⑷ 비상방송설비의 배선은 다른 전선과 별도의 관·덕트(절연효력이 있는 것으로 구획한 때에는 그 구획된 부분은 별개의 덕트로 본다) 몰드 또는 풀박스 등에 설치할 것. 다만, 60V 미만의 약전류회로에 사용하는 전선으로서 각각의 전압이 같을 때에는 그러하지 아니하다.

8. 전원

 ⑴ 비상방송설비의 상용전원은 전기가 정상적으로 공급되는 축전지설비, 전기저장장치 또는 교류전압의 옥내 간선으로 하고, 전원까지의 배선은 전용으로 해야 한다.

 ⑵ 비상방송설비에는 그 설비에 대한 감시상태를 60분간 지속한 후 유효하게 10분 이상 경보할 수 있는 비상전원으로서 축전지설비 또는 전기저장장치를 설치해야 한다.

1. 정전기 정의

 ⑴ 정전기란 전하의 공간적 이동이 적어 이 전류에 의한 자계효과가 전계효과에 비해 무시할 정도로 아주 적은 전기를 말한다.

 ⑵ 정전기발생은 주로 2개의 물체가 접촉할 때 본래 전기적으로 중성상태에 있는 물체에서 정(+) 또는 부(-)로 극성전하가 과잉되는 현상이다. 이 과잉전자를 정전기라 한다. 발생한 정전기는 물체상에 축적되는 현상을 정전기대전이라 한다.

2. 정전기 발생요인

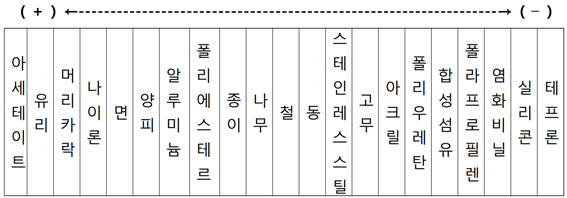

 ⑴ 물체의 대전서열

 정전기의 발생은 일반적으로 접촉, 분리하는 2개의 물체가 대전서열 중에서 가까운 위치에 있으면 작고, 떨어져 있으면 큰 경향이 있다.

 ⑵ 물체의 표면상태

 물체표면이 거칠면 정전기의 발생에 큰 영향을 준다. 물체의 표면이 수분, 기름 등에 의해 오염되어 있거나 부식(산화)되어 있으면 정전기 발생에 큰 영향을 준다.

 ⑶ 물체의 이력

 정전기 발생은 일반적으로 처음 접촉, 분리가 일어날 때 최고로 크고 접촉, 분리가 반복되어짐에 따라서 서서히 작게 되는 경향이 있다.

 ⑷ 물체의 접촉면적 및 접촉압력

 접촉면적은 정전기발생 범위에 관계가 있으므로 이것이 크면 정전기발생이 크게 된다. 접촉압력이 크면 정전기의 발생도 크게 되는 경향이 있다.

 ⑸ 물체의 분리속도

 접촉 후 물체가 분리하는 속도는 전하분리에 주어지는 에너지에 관계가 있으며 이것이 크면 정전기 발생이 크게 되는 경향이 있다.

3. 정전기 발생과정의 예

 ⑴ 물체가 마찰할 때 → 마찰대전

 ⑵ 액체가 파이프, 호스 내를 흐를 때 → 유동대전

 ⑶ 액체가 분출할 때 → 분출대전

 ⑷ 접촉되어 있는 물체가 벗겨질 때 → 박리대전

 ⑸ 액체, 분체가 충돌할 때 → 충돌대전

 ⑹ 대전물체 부근에 절연된 도체가 있을 때 → 유도대전

 ⑺ 공기 중에 액체가 분출할 때 → 비말대전

 ⑻ 고체표면에서 물방울이 떨어질 때 → 적하대전

4. 정전기의 완화

 ⑴ 방전에 의한 완화

 부도체의 대전방지를 위해서 사용되는 도전성 섬유는 낮은 전위에서도 방전이 발생하여 완화되는 성질을 이용한 것이다.

 ⑵ 도전에 의한 완화

 도전에 의한 완화는 주로 대전물체와 대지 간의 전기전도에 의해 이루어진다.

5. 정전기 대전에 따른 물리현상

 ⑴ 역학 현상

 전하분리에 의해서 물체가 대전하면 여러 형태의 역학현상이 나타난다. 정전기의 전기적 작용인 쿨롱의 힘에 의해 대전물체 주위에 있는 먼지, 종이조각, 섬유 등 가벼운 물체를 끌어 붙이거나 반발한다. 이를 번스타인(Bernstein)효과 라 한다.

 ⑵ 방전현상

  ① 정전기의 전기적 작용에 의해 일어나는 전리작용으로 기체의 전리현상이다.

  ② 전하분리에 의해서 정전기가 발생하면 그 주위의 매질 중에 전계(Electric Field)가 형성된다. 전계의 크기는 전하의 축적과 더불어 비례하여 상승하며, 어느 한계값에 도달하면 매질은 전기에 의해 절연성을 잃고 도전성으로 되어버려 중화하기 시작한다. 이 현상을 방전현상이라 하며 빛과 소리를 수반하게 된다.

 ⑶ 정전유도현상

 대전물체 가까이에 절연된 도체가 있으면 절연된 도체의 표면상에 대전물체의 전하와 반대 극성의 전하가 나타나는 현상이다.

6. 정전기재해 및 장해

 ⑴ 화재 및 폭발재해

 정전기에 의한 화재, 폭발은 다음의 조건에서 일어날 수 있다.

  ① 가연성물질(가연성가스, 증기 또는 분진)이 공기 등과 혼합해서 폭발한계 내에 있을 것

  ② 정전기스파크의 에너지가 가연성물질(가연성가스 및 증기)의 최소 착화에너지 이상일 것

  ③ 폭발성 분위기를 착화시키기 위해서는 충분한 방전에너지를 방출하는 정전기 방전이 있어야 한다.

 ⑵ 전격재해

  ① 정전기에 의한 전격은 대전 된 인체에서 접지도체로 또는 대전물체에서 인체로 정전기 방전이 일어나면 인체에 전류가 흘러 전격재해가 발생한다.

  ② 전격재해의 피해

   ㈎ 사망의 직접적인 원인이 아니지만 근육의 급격한 수축 등 신체적 손상

   ㈏ 전격에 의해 신체균형을 잃고 높은 장소에서 추락, 전도, 기계로의 접촉 등 2차 재해 발생

   ㈐ 전격에 의한 공포감, 불쾌감으로 능률저하

 ⑶ 생산장해

  ① 생산장해는 정전기의 역학현상과 방전현상에 의해 발생하는 품질저하, 생 산 저하 등 생산 상의 장해가 있다.

  ② 역학현상에 의한 생산장해

제품의 오염

  ③ 방전현상에 의한 생산장해

   ㈎ 방전에너지에 의한 반도체소자 등 전자부품의 손상, 파괴, 특성 열화

   ㈏ 전자파에 의한 전자기기, 장치 등의 통신장해, 오동작

   ㈐ 발광에 의한 사진필름 등의 감광

7. 정전기의 대전현상

 ⑴ 마찰대전

 마찰대전은 물체가 마찰하면 일어나는 대전현상이며, 서로 마찰한 2개의 물체의 접촉, 분리에 의해 정전기가 발생한다.
