1. 개요
주위온도가 일정한 온도 이상이 되었을 경우 작동하는 것으로 일국소의 열효과에 의하여 작동하는 것을 말하며 금속 팽창계수차를 이용한 것, 바이메탈의 활곡 및 반전을 이용한 것, 반도체 소자를 이용한 것, 액체(기체) 팽창을 이용한 것, 가용절연물을 이용한 것 등이 있으며 감도에 따라 특종, 1종, 2종으로 구분한다.
2. 감지기의 종류 및 구조와 원리
⑴ 금속의 팽창계수차를 이용한 방식
① 가장 일반적인 정온식 스포트형감지기의 동작방식으로 열팽창계수가 서로 다른 2종류의 금속을 이용하여 온도변화에 따른 금속의 선팽창계수로 인해 변형되는 차이를 이용하는 방식
② 고팽창 금속은 황동, 저팽창 금속은 니켈과 철의 합금으로서 팽창계수가 다르므로 화재 시 열에 의해 한쪽으로 휘어지므로 내부에서 접점이 형성된다.

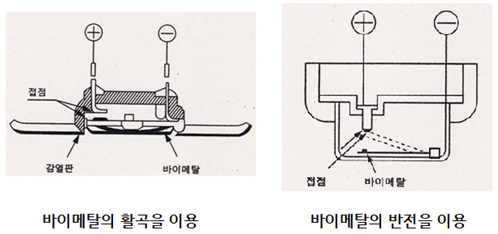

⑵ 바이메탈(Bimetal)의 활곡·반전을 이용한 방식
일정온도를 받아 설정온도에 달하면 바이메탈이 활곡하여 접점이 붙거나 바이메탈의 원판이 반전하여 접점을 붙게 하여 화재신호를 발한다.

⑶ 반도체 소자를 이용하는 방식
① Thermistor를 이용하는 방식으로 차동식 스포트형의 반도체를 이용한 방식과 원리가 동일하다.
② Thermistor를 다 같이 이용하나 차동식과 정온식으로 구분되는 것은 차동식의 경우에는 Thermistor를 감지기 외부 및 내부에 각각 설치하여 열이 2개의 Thermistor에 전달되는 시간차에 따른 온도변화율(전압변화율)을 검출하는 것이다.
③ 정온식은 Thermistor를 외부에 1개만 설치하여 일정한 온도(공칭작동온도)에 도달할 경우 이를 검출하는 것이다.
⑷ 액체(기체) 팽창을 이용한 방식
수열체가 있는 반전판이 열을 받아 적정온도에 도달하면 반전판 내의 액체가 기화되어 팽창하여 압력에 의해 접점이 붙어 신호를 발한다.
⑸ 가용절연물을 이용한 방식
일국소의 주변온도 이상으로 감열부의 가용절연물이 녹아 2본의 전선이 접촉하여 화재신호를 알린다.
3. 정온식스포형 감지기의 설치기준
⑴ 감지기는 실내로의 공기유입구로부터 1.5m 이상 떨어진 위치에 설치할 것
⑵ 감지기는 천장 또는 반자의 옥내에 면하는 부분에 설치할 것
⑶ 정온식감지기는 주방·보일러실 등으로서 다량의 화기를 취급하는 장소에 설치하되, 공칭작동온도가 최고주위온도보다 20℃ 이상 높은 것으로 설치할 것
⑷ 스포트형감지기는 45° 이상 경사되지 아니하도록 부착할 것
⑸ 차동식스포트형·보상식스포트형 및 정온식스포트형 감지기는 그 부착 높이 및 소방대상물에 따라 다음 표에 따른 바닥면적마다 1개 이상을 설치할 것
(단위 ㎡)
부착 높이 및 특정소방대상물의 구분 | 스포트형 감지기의 종류 | |||||
차동식·보상식 | 정온식 | |||||
1종 | 2종 | 특종 | 1종 | 2종 | ||
4m 미만 | 주요구조부를 내화구조로 된 특정소방대상물 또는 그 부분 | 90 | 70 | 70 | 60 | 20 |
기타구조의 특정소방대상물 또는 그 부분 | 50 | 40 | 40 | 30 | 15 | |
4m 이상 8m 미만 |
주요구조부를 내화구조로 된 특정소방대상물 또는 그 부분 | 45 | 35 | 35 | 30 | |
기타구조의 특정소방대상물 또는 그 부분 | 30 | 25 | 25 | 15 |
