1) 응급처치는 가정, 직장 등에서 부상이나 질병으로 인해 위급한 사항에 놓인 환자에게 의사의 치료가 시행되기 전에 즉각적이며 임시적으로 제공하는 처치이다.
2) 목적은 환자의 생명을 구하고 유지하며, 2차적으로 오는 합병증을 예방하고, 환자의 고통과 불안을 경감시켜, 차후 의사의 전문치료에 도움을 주어 회복을 빠르게 하는 것이다.
⚬ 응급처치의 중요성
1) 긴급한 환자의 생명을 유지
2) 환자의 고통을 경감
3) 위급한 부상부위의 응급처치로 치료기간을 단축
4) 현장처치의 원활화로 의료비 절감
⚬ 응급처치 기본사항
1) 기도확보(유지) : 환자의 입(구강) 내에 이물질이 있을 경우, 이물질이 빠져나올 수 있도록 기침을 유도한다. 만약 기침을 할 수 없는 경우, 하임리히법을 실시한다. 이때 눈에 보이는 이물질이라 하여 함부로 제거하려 해서는 안된다. 환자가 구토를 하는 경우, 머리를 옆으로 돌려 구토물의 흡입으로 인한 질식을 예방해주어야 한다. 이물질이 제거된 후 머리를 뒤로 젖히고, 턱을 위로 들어올려 기도가 개방되도록 하되 접은 옷가지를 환자 목 뒤에 대어 편안하고 안전하게 유지한다.
2) 지혈처리 : 사람의 체내에는 체중의 성인 7%, 소아의 8~9% 혈액이 있으며 출혈로 혈액량 감소 시 온몸이 저산소 출혈성 쇼크상태가 된다. 출혈의 원인 및 환자의 상태 등에 따라 다르나, 일반적으로 개인당 혈액량의 15~20% 출혈 시 생명이 위험해지고 30% 출혈 시 생명을 잃게 된다.
3) 상처보호 : 심한 상처로 출혈된 손상부위에 대하여 소독거즈로 응급처치하고 붕대로 드레싱하되 1차 사용한 거즈 등으로 상처를 닦는 것은 금하고 청결하게 소독된 거즈 등을 사용하여야 한다.
⚬ 응급처치의 일반원칙
1) 긴박한 상황에서도 구조자는 자신의 안전을 최우선한다. 응급환자 발생 시 현장에 출동한 구조요원은 지형, 환경, 주변상황 등을 고려하여 다양한 제2의 안전사고 발생 등 우려를 참고하여 구조에 전념하며 사고 발생에 유념하여야 한다.
2) 응급처치 시 사전에 보호자 또는 당사자의 이해와 동의를 얻어 실시하는 것을 원칙으로 한다. 신체의 접촉 등으로 인하여 성희롱과 같은 법적 문제 발생 우려가 있다.
3) 당황하거나 흥분하지 말고 침착하게 사고의 정도와 환자의 모든 상태를 확인한다. 이때 환자에게 필요 이상의 움직임을 금하고 안전을 유지한다.
4) 응급처치와 동시에 119구조·구급대, 경찰, 병원 등에 응급구조를 요청한다. 구조 요청 시 사고위치 및 시간, 사고의 종류 및 환자상태, 부상자 수, 성별, 예측되는 위험 등을 신속하고 명확하게 알린다.
5) 환자상태를 관찰하며 모든 손상을 발견하여 처치하되 불확실한 처치는 하지 않는다. 의식이 있으면 직접 환자와 대화하며 처치를 하고, 의식이 없는 경우에는 우선적으로 기도를 개방하고 똑바로 눕힌 상태에서 환자상태를 확인하며, 보호자나 목격자와의 대화를 통해 발생상황 및 환자상태를 추가적으로 확인한다.
6) 119구급차 이용에 따른 비용징수 문제
가. 119구급차를 이용 시 전국 어느 곳에서나 이송거리, 환자 수 등과 관계없이 어떠한 경우에도 무료
나. 보건복지부의 인가를 받아 운영하는 중앙응급환자이송단 등 사설단체 또는 병원에서 운영하고 있는 앰블런스는 일정요금 징수
⚬ 응급처치 체계도
⚬ 출혈 : 혈액이 피부 밖으로 흘러나오는 것을 외출혈이라 하고 피부 안쪽에 고이는 것을 내출혈이라 한다. 혈액 총량은 체중의 약 8%를 차지하며, 성인의 경우 약 4~6L 정도이다.
⚬ 출혈의 증상
1) 호흡과 맥박이 빠르고 약하며 불규칙하다. 체온이 떨어지고 호흡곤란도 나타난다.
2) 반사작용이 둔해진다.
3) 탈수현상이 나타나며 갈증을 호소한다.
4) 동공이 확대되고 두려움이나 불안을 호소한다.
5) 혈압이 점차 저하되며, 피부가 창백해지고 차고 축축해진다.
6) 구토가 발생한다.
⚬ 출혈 시 응급처치
1) 직접압박법 : 소독거즈나 압박붕대로 출혈부위를 덮은 후 4~6인치 압박붕대로 출혈부위가 압박되게 감아주고 다시 손으로 압박한다. 출혈이 계속되면 압박붕대를 추가로 감고 출혈부위를 심장보다 높여 줌으로써 출혈량을 감소시킬 수 있다.
2) 지혈대 사용법 : 절단과 같은 심한 출혈이 있을 때나 지혈법으로도 출혈을 막지 못할 경우 최후의 수단으로 사용
⚬ 화상
1) 표피화상(1도 화상) : 피부 바깥층의 화상이며 부종과 홍반이 나타나며 부어오르면서 통증을 느끼나 치료 시 흉터 없이 치료된다.
2) 부분층화상(2도 화상) : 피부의 두 번째 층까지 화상으로 손상되어 통증과 발적, 수포가 발생하므로 표피가 얼룩얼룩하게 되고 진피의 모세혈관이 손상되며 물집이 터져 진물이 나고 감염의 위험이 있다.
3) 전층화상(3도 화상) : 피부 전층이 손상되며 피하지방과 근육층까지 손상된 상태로 피부는 가죽처럼 매끈하고 회색이나 검은색으로도 된다. 피부에 체액이 통하지 않아 화상부위는 건조하며 통증은 없다.
⚬ 화상환자 이동 전 조치
1) 화상환자가 착용한 옷가지가 피부조직에 붙어 있을 때에는 옷을 잘라내지 말고 수건 등으로 닦거나 접촉되는 일이 없도록 한다.
2) 통증 호소 또는 피부의 변화에 동요되어 간장, 된장, 식용기름을 바르는 일이 없도록 하여야 하며 1도, 2도 화상은 화상부위에 흐르는 물로 식혀준다. 3도 화상은 물에 적신 천을 대어주게 되면 열기가 심부로 전달되는 것을 막아주고 통증을 줄여 준다.
3) 화상부분의 오염 우려 시는 소독거즈가 있을 경우 화상부위를 덮어주면 좋다. 그러나 골절환자일 경우 무리하게 압박하여 드레싱하는 것은 금한다.
4) 화상환자가 부분층화상일 경우 수포(물집)상태의 감염 우려가 있으니 터트리지 말아야 한다.
⚬ 심폐소생술 : 호흡과 심장이 멎고 4~6분이 경과하면 산소 부족으로 뇌가 손상되어 원상회복이 되지 않으므로 호흡이 없으면 즉시 심폐소생술을 실시해야 하며, 기본순서는 가슴압박 → 기도유지 → 인공호흡순서이다.

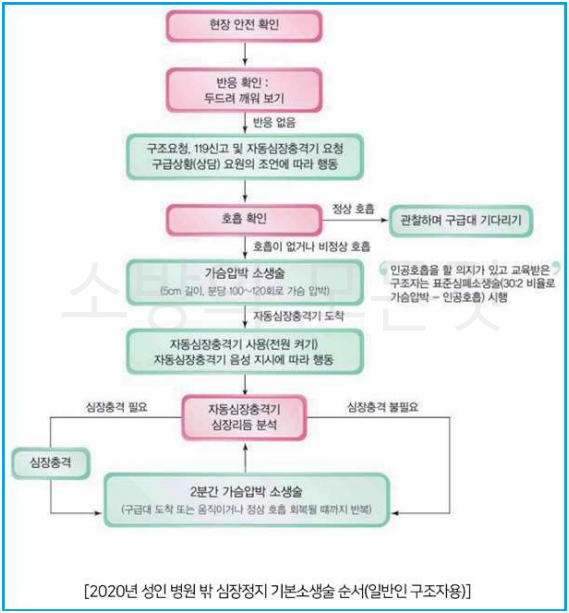

⚬ 일반인 심폐소생술 시행방법(순서)
1) 환자에게 질문하며 반응 확인(심정지 확인)
2) 주변에 도움 요청 및 119 신고 : 자동심장충격기(AED) 요청
3) 맥박 및 호흡여부 10초 이내 판별
4) 분당 100~120회 속도로 환자의 가슴이 약 5㎝ 깊이(소아는 4~5㎝ 깊이)로 눌리게 체중을 실어 가슴압박(30회의 가슴압박)
5) 환자의 머리를 젖히고, 턱을 들어 올려 환자의 기도를 개방하고 한손으로 환자의 코를 막고 환자의 입에 완전 밀착시켜 1초에 걸쳐서 숨을 불어넣는다. 이때 환자의 가슴이 부풀어 오르는지 눈으로 확인한다. 숨을 불어넣은 후에는 입을 떼고 코도 놓아주어서 공기가 배출되도록 한다.(2회의 인공호흡)
6) 이후에는 119 구급대가 도착할 때까지 가슴압박과 인공호흡을 반복한다.(30회의 가슴압박과 2회의 인공호흡)
⚬ 자동심장충격기(AED) 사용방법
1) 전원켜기
2) 2개의 패드 부착
가. 패드 1 : 오른쪽 빗장뼈 아래
나. 패드 2 : 왼쪽 젖꼭지 아래의 중간겨드랑선
3) 심장리듬 분석 : 심전도 분석(제세동 필요 여부 분석)
4) 심장충격(제세동)실시 : 심장충격이 필요한 환자인 경우에만 심장충격 버튼이 깜박이기 시작하여, 깜빡일 때 심장충격버튼을 눌러 심장충격을 시행한다.
※ 심장충격 버튼을 누르기 전에 반드시 주변사람 및 구조자가 환자에게서 떨어져 있는지 확인한 후 실시한다.
5) 즉시 심폐소생술 다시 시행 : 심장충격이 필요없거나 심장충격을 실시한 이후에는 즉시 가슴압박(주기 : 30회)과 인공호흡(주기 : 2회)을 다시 시작한다.
6) 2분마다 심장리듬 분석 후 반복 시행 : 자동심장충격기는 2분마다 환자의 심전도를 자동으로 분석하여 심장충격의 필요성을 판단한다. 그러므로 구조자는 119 구급대가 도착하거나 환자가 회복되어 깨어날 때까지 심폐소생술과 심장충격을 반복하여 시행한다.
7) 심폐소생술을 계속하던 중 환자가 자발적으로 움직이거나 정상적인 호흡을 시작하면, 심폐소생술을 중단하고 환자의 움직임과 호흡 상태를 관찰한다.
[출제 문제]
1. 응급처치의 기본사항으로 기도확보(기도유지)가 필요하다. 다음의 보기 중 환자의 입(구강)내에 이물질이 있을 경우에 응급처치 방법으로 옳지 않은 것은?
① 이물질이 제거된 후 머리를 뒤로 젖히고, 턱을 위로 들어 올려 기도가 개방되도록 한다.
② 만약 기침을 할 수 없는 경우, 하임리히법을 실시한다.
③ 눈에 보이는 이물질은 손을 넣어 제거한다.
④ 이물질이 빠져나올 수 있도록 기침을 유도한다.
[해설]응급처치의 기본사항 – 기도확보(기도유지)
⑴ 환자의 입(구강) 내에 이물질이 있을 경우, 이물질이 빠져나올 수 있도록 기침을 유도한다.
⑵ 만약 기침을 할 수 없는 경우, 하임리히법을 실시한다.
⑶ 눈에 보이는 이물질이라 하여 함부로 제거하려 해서는 안된다.
⑷ 환자가 구토를 하는 경우, 머리를 옆으로 돌려 구토물의 흡입으로 인한 질식을 예방해주어야 한다.
⑸ 이물질이 제거된 후 머리를 뒤로 젖히고, 턱을 위로 들어 올려 기도가 개방되도록 하되 접은 옷가지를 환자 목 뒤에 대어 편안하고 안전하게 유지한다.
2) 소방안전관리대상물에 설치한 소방시설·방화시설, 전기시설·가스시설 및 위험물시설의 현황
3) 화재 예방을 위한 자체점검계획 및 대응대책
4) 소방시설·피난시설 및 방화시설의 점검·정비계획
5) 피난층 및 피난시설의 위치와 피난경로의 설정, 화재안전취약자의 피난계획 등을 포함한 피난계획
6) 방화구획, 제연구획, 건축물의 내부 마감재료 및 방염대상물품의 사용현황과 그 밖의 방화구조 및 설비의 유지·관리계획
7) 관리의 권원이 분리된 특정소방대상물의 소방안전관리에 관한 사항
8) 소방훈련 및 교육에 관한 계획
9) 소방안전관리대상물의 근무자 및 거주자의 자위소방대 조직과 대원의 임무(화재안전취약자의 피난 보조 임무를 포함)에 관한 사항
10) 화기취급작업에 대한 사전안전조치 및 감독 등 공사중 소방안전관리에 관한 사항
11) 소화에 관한 사항과 연소 방지에 관한 사항
12) 위험물의 저장·취급에 관한 사항
13) 소방안전관리에 대한 업무수행기록 및 유지에 관한 사항
14) 화재 발생 시 화재경보, 초기소화 및 피난유도 등 초기대응에 관한 사항
15) 그 밖에 소방본부장 또는 소방서장이 소방안전관리대상물의 위치·구조·설비 또는 관리 상황 등을 고려하여 소방안전관리에 필요하여 요청하는 사항

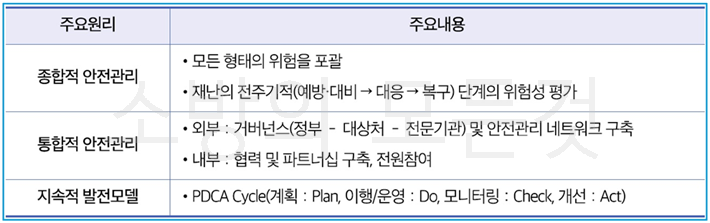

⚬ 소방계획의 주요원리
⚬ 소방계획의 작성원칙
1) 실현 가능한 계획
2) 관계인의 참여 : 관계인(소유자, 관리자, 점유자), 재실자 및 방문자 등 전원이 참여하도록 수립
3) 계획수립의 구조화 : 작성 → 검토 → 승인의 3단계의 구조화된 절차를 거친다.
4) 실행 우선 : 소방계획에 맞는 교육훈련 및 평가 등 이행의 과정이 있어야 소방계획이 완성됨
⚬ 소방계획의 수립 시기 : 차기연도 소방계획서를 매년 12월 31일까지 작성하고 시행하여야 한다. 또한 1분기부터 3분기까지는 소방계획 내 수립된 이행계획을 실시하고 3분기에는 교육훈련 및 자체평가 등을 통해 이행사항에 대한 측정 및 평가를 통해 감독을 실시하고 개선조치사항을 파악한다. 여기서 파악된 개선조치 요구사항 등은 위원회 등 의견수렴 체계를 거쳐 4분기에 실시하는 차기연도 소방계획 수립 시 반영토록 한다.
⚬ 소방계획의 수립절차
⚬ 소방계획서 작성 항목(내용)에서 장의 구분은 일반사항, 관리계획, 대응계획 및 부록으로 구분된다.
⚬ 자위소방대의 개념
1) 소방안전관리대상물에서 화재 등 재난발생 시 비상연락, 초기소화, 피난유도 및 인명·재산피해 최소화를 위해 편성된 자율안전관리 조직이다. 관계인과 소방안전관리자로 구성
2) 자위소방대는 소방안전관리대상물의 화재 시 초기소화, 조기피난 및 응급처치 등에 필요한 골든타임(화재 시 5분, CPR은 4분~6분 이내) 확보를 위해 필수적이다.
⚬ 소방안전관리대상물의 소방안전관리자는 연 1회 이상 자위소방조직을 소집하여 편성상태를 확인하고 교육·훈련을 실시해야 한다. 이 경우, 소방교육 및 훈련을 실시한 기록결과(“자위소방대 및 초기대응체계 교육·훈련 실시 결과 기록부” 양식 활용)는 2년간 보관하도록 해야 한다.

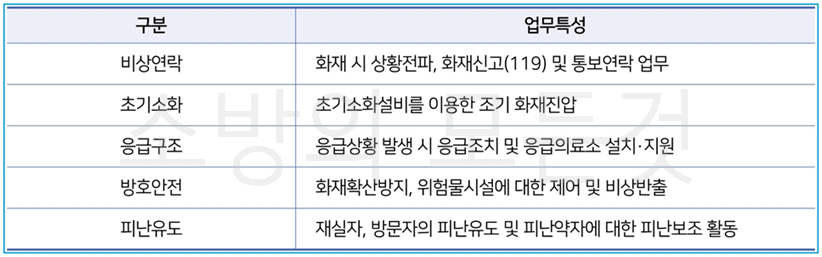

⚬ 자위소방활동

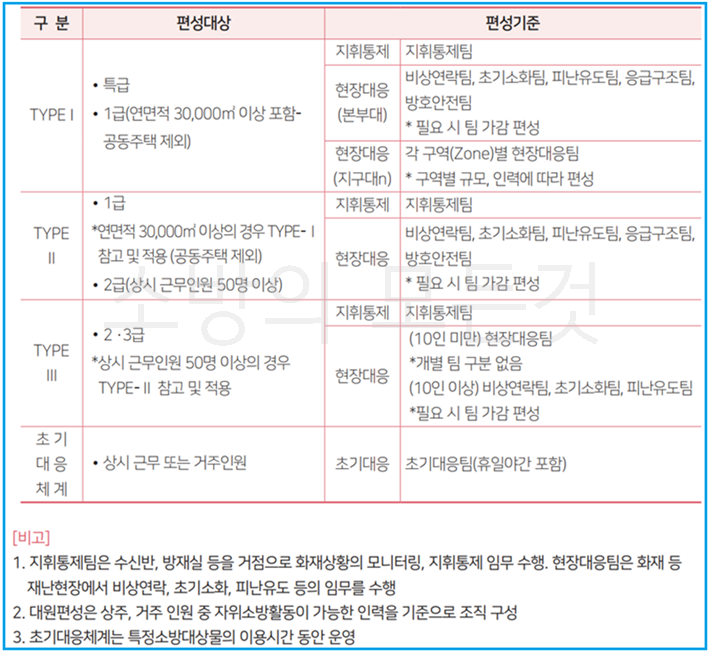

⚬ 자위소방대 조직 편성기준 : 대상처의 규모, 소방시설 및 편성대원을 고려하여 조직(Type-Ⅰ, Type-Ⅱ, Type-Ⅲ)을 구성한다.
2) Type-Ⅱ의 현장대응조직은 조직 및 편성대원의 여건에 따라 일부 팀을 가감하여 운영할 수 있다.
⚬ Type-Ⅲ의 구성
1) Type-Ⅲ의 대상물은 지휘조직과 현장대응조직으로 구성한다.
2) 편성대원 10인 미만의 현장대응조직은 하위 조직(팀)의 구분 없이 운영할 수 있지만, 개인별 비상연락, 초기소화, 피난유도 등의 업무를 담당할 수 있도록 현장대응팀을 구성한다.
3) 편성대원 10인 이상의 현장대응조직은 비상연락팀, 초기소화팀, 피난유도팀을 구성하여 해당 업무를 수행하며, 필요 시 팀을 가감하여 편성한다.

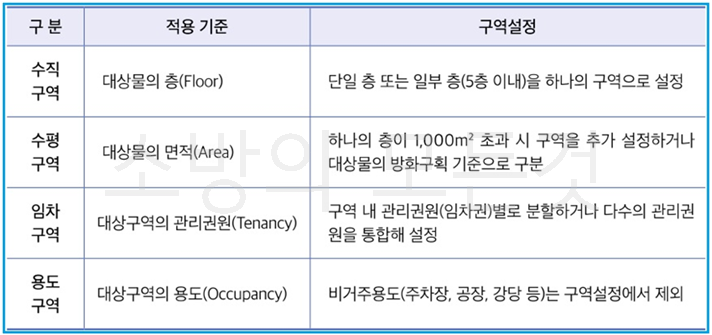

⚬ 자위소방대의 지구대 설정 시 고려할 수 있는 구역(Zone) 설정 기준
⚬ 자위소방대 인력편성
1) 팀별 인원편성 : 각 팀별 최소편성 인원은 2명 이상으로 하고 각 팀별 책임자(팀장)을 지정하여 운영
2) 대장 및 부대장 지정 : 소방안전관리대상물의 소유자, 법인의 대표 또는 관리기관의 책임자를 자위소방대장으로 지정하고, 소방안전관리자를 부대장으로 지정한다.
3) 대리자 지정 : 소방안전관리대상물의 대장 또는 부대장이 대상물에 부재하는 경우에는 업무를 대리하는 대리자를 지정하여 운영
4) 초기대응체계의 인원편성
가. 소방안전관리보조자, 경비(보안) 근무자 또는 대상물 관리인 등 상시 근무자를 중심으로 구성
나. 소방안전관리대상물의 근무자의 근무위치, 근무인원 등을 고려하여 편성
다. 초기대응체계 편성 시 1명 이상은 수신반(또는 종합방재실)에 근무해야 하며 화재상황에 대한 모니터링 또는 지휘통제가 가능해야 한다.
라. 휴일 및 야간에 무인경비시스템을 통해 감시하는 경우에는 무인경비
회사와 비상연락체계 구축
⚬ 다수 소방대상물의 자위소방대 구성
1) 하나의 관리권원인 대상처 내에 다수의 소방대상물이 있는 경우, 각 대상물의 자위소방대가 유기적으로 연계되어 운영될 수 있도록 편성한다.
2) 다수의 소방대상물 중 급수(특급, 1급, 2급, 3급)가 가장 높은 대상물을 본부대로 편성하고, 그 밖의 대상물은 지구대로 구성할 수 있다.
⚬ 자위소방대 교육 및 훈련계획의 수립
1) 자위소방대장은 자위소방대의 연간 교육·훈련계획을 수립하여 시행한다.
2) 자위소방대 교육·훈련의 대상자는 자위소방대원, 대상물의 재실자, 종업원, 방문자 등을 포함할 수 있다.
3) 자위소방대장은 대상물의 화재안전관리체계 확립을 위해 종업원에 대한 교육 및 훈련계획을 별도로 작성할 수 있다.
⚬ 화재대응 요령
1) 화재전파 및 접수 : 불을 발견하면 “불이야”하고 외쳐 다른 사람에게 알리고 화재경보장치(발신기)를 누른다.
2) 화재신고 : 불이 난 사실을 침착하게 현재 위치(건물주소, 명칭), 화재진행 상황 및 피해현황 등을 소방기관(119)에 신고한다.
3) 비상방송 : 담당 대원은 비상방송설비를 사용하여 신속하게 화재사실을 전파하며 필요한 경우 즉각적인 피난개시를 명령한다.
4) 대원소집 및 임무부여 : 초기대응체계를 구축하여 신속하게 화재에 대응하고 화세의 확대 여부 등을 고려하여 자위소방대장 또는 부대장은 자위소방대원을 소집하고 임무를 부여한다.
5) 관계기관 통보·연락 : 소방안전관리자 또는 담당 대원은 비상연락체계를 통해 유관기관, 협력업체 등에 화재사실을 전파하고 신속한 대응준비를 지시한다.
6) 초기소화 : 소화기 또는 옥내소화전을 사용하여 신속한 초기소화 작업을 실시한다. 초기소화가 어려운 경우에는 열 또는 연기 확산방지를 위해 출입문을 닫고 즉시 피난한다.
⚬ 화재 시 일반적 피난행동
1) 엘리베이터는 이용하지 않고 계단을 통해 옥외로 대피한다.
2) 아래층으로 대피가 불가능한 때에는 옥상으로 대피한다.
3) 아파트의 경우 세대 밖으로 나가기 어려울 경우 세대 사이에 설치된 경량칸막이를 통해 옆 세대로 대피하거나 세대 내 대피공간으로 대피한다.

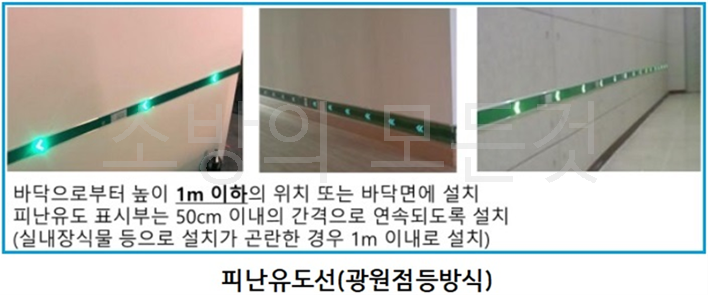

4) 유도등, 유도표지를 따라 대피한다.
5) 연기 발생 시 낮은 자세로 이동하고, 코와 입을 젖은 수건 등으로 막아 연기를 마시지 않도록 한다.
6) 출입문 열기 전 문 손잡이가 뜨거우면 문을 열지 말고 다른 길을 찾는다.
7) 옷에 불이 붙었을 때에는 눈과 입을 가리고 바닥에서 뒹군다.
8) 탈출한 경우에는 절대로 다시 화재 건물로 들어가지 않는다.
⚬ 피난약자의 피난계획 수립
1) 건물에 대한 이해 : 비상구 위치(2 이상의 피난로 확보), 피난 시 장애가 될 수 있는 물품이나 구역, 화재경보설비 등 소방시설의 위치, 구조대와 연락장치 위치, 임시 대피공간 등을 피난약자는 물론 전 거주자가 숙지토록 한다.
2) 피난약자에 대한 현황파악과 피난보조요령 등 숙지 : 유형별 현황파악과 유형에 따른 피난보조자의 임무와 피난(보조)기구 사용법, 피난유도방법 등을 포함한다.
3) 적절한 설비 설치 : 법적인 소방시설 및 편의시설 설치는 물론 피난약자를 위한 적극적인 설비보강이 요구된다.
4) 소방안전교육 및 훈련 실시 : 피난약자는 물론, 건물 내 신입직원의 오리엔테이션 때부터 대피 및 대피유도 방법을 숙지시키고 유형별 훈련으로 피난 및 피난보조 능력을 향상시킨다.
5) 효과적인 피난시스템 구축 : 건물 내 자위소방대 조직에 의한 초기 대피시스템 구축 및 소방, 경찰 등 재난관련 관서와의 협조체제 구축이 필요하다. 이를 위해 소방안전관리자와 재난관련 기관과의 평소 토론과 전 거주자가 참여하는 합동훈련이 효과적이다.
⚬ 장애유형별 피난보조 예시
1) 지체장애인 : 2인 이상이 1조가 되어 피난을 보조하고 장애 정도에 따라 보조기구를 적극 활용한다.
2) 청각장애인 : 시각적인 전달을 위해 표정이나 제스처를 사용하고 조명(손전등 및 전등)을 적극 활용하며 메모를 이용한 대화도 효과적이다.
3) 시각장애인 : 피난유도 시 여기, 저기 등 애매한 표현보다는 좌측 1m, 왼쪽 2m 같이 명확하게 표현하고 여려 명의 시각장애인이 동시 대피하는 경우 서로 손을 잡고 질서있게 피난토록 한다.
4) 지적장애인 : 공황상태에 빠질 수 있으므로 차분하고 느린 어조로 도움을 주러 왔음을 밝히고 피난을 보조한다.
5) 노약자 : 장애인에 준하는 피난보조를 실시한다. 노인은 지병이 있는 경우가 많으므로 구조대가 알기 쉽게 지병을 표시하고, 1인의 유도자를 지정하여 줄서서 피난하는 것이 바람직하다.
⚬ 소방안전관리자 업무수행 기록의 작성·유지
1) 소방안전관리자는 소방안전관리업무 수행에 관한 기록을 “소방안전관리자 업무수행 기록표”에 월 1회 이상 작성·관리해야 하며, 소방안전관리업무 수행 중 보수 또는 정비가 필요한 사항을 발견한 경우에는 이를 지체 없이 관계인에게 알리고, “소방안전관리자 업무수행 기록표”에 기록해야 한다.
2) 소방안전관리자는 업무 수행에 관한 기록을 작성한 날부터 2년간 보관해야 한다.
⚬ 소방안전관리자 업무수행 기록표 작성요령
1) 소방안전관리대상물의 소방안전관리자는 소방안전관리업무를 수행한 날을 포함하여 월 1회 이상 작성한다.
2) 당해연도 소방계획서 및 소방시설등(최초점검, 작동점검, 종합점검) 점검표에 따른 점검항목을 참고하여 작성한다.
⚬ 자동화재탐지설비 : 화재초기에 발생되는 열, 연기 또는 불꽃 등을 감지기에 의해 감지하여 자동적으로 경보를 발함으로써 화재를 조기에 발견하여 조기통보, 초기소화, 조기피난을 가능하게 하기 위한 설비

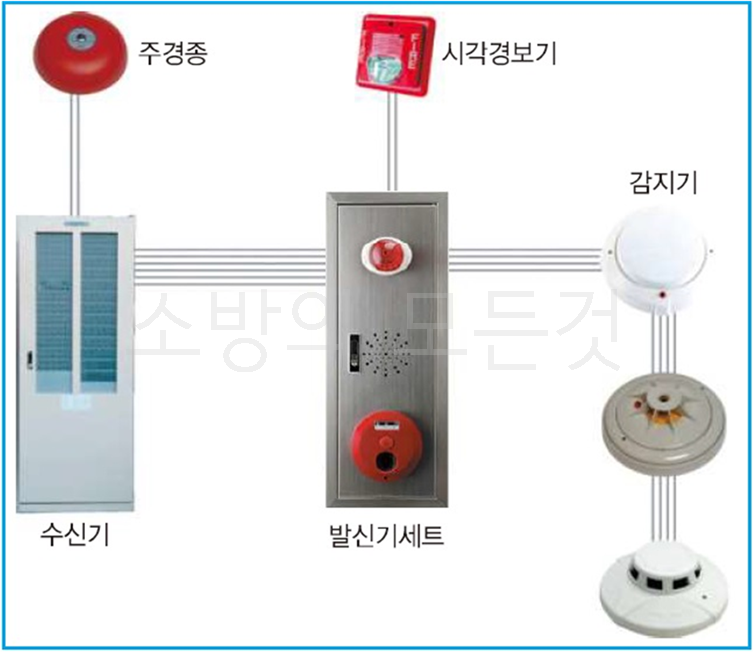

⚬ 자동화재탐지설비의 구성 : 감지기, 수신기, 발신기, 음향장치(경종, 스피커), 표시등, 전원, 배선, 시각경보기, 중계기 등으로 구성
⚬ 수신기 : 감지기 또는 발신기로부터 발하여진 신호를 직접 또는 중계기를 거쳐 수신하여 화재의 발생을 해당 건물 관계자에게 표시하고 음향장치로 알려주는 기기
1) P형 수신기 : 일반 소규모 대상에 설치하며 각 회로별 경계구역을 표시하는 지구표시등이 설치되어 있다.
2) R형 수신기 : 고유의 신호를 수신하는 것으로서 숫자 등의 기록장치에 의해 표시되며 동일구내에 다수동이나 초고층빌등 등에 회선수가 매우 많은 대상물에 설치한다.
⚬ 경계구역 : 자동화재탐지설비의 1회선(회로)이 화재 발생을 유효하고 효율적으로 감지할 수 있도록 적당한 범위를 정한 구역
1) 하나의 경계구역이 2 이상의 건축물에 미치지 아니하도록 할 것
2) 하나의 경계구역이 2 이상의 층에 미치지 아니하도록 할 것. 다만, 500㎡이하의 범위 안에서는 2개의 층을 하나의 경계구역으로 할 수 있다.
3) 하나의 경계구역의 면적은 600㎡이하로 하고 한 변의 길이는 50m 이하로 할 것. 다만, 해당 특정소방대상물의 주된 출입구에서 그 내부 전체가 보이는 것에 있어서는 한 변의 길이가 50m의 범위 내에서 1,000㎡이하로 할 수 있다.
⚬ 수신기 설치기준
1) 수신기가 설치된 장소에는 경계구역 일람도를 비치할 것
2) 수신기의 조작스위치 높이 : 바닥으로부터 0.8m 이상 1.5m 이하
3) 수위실 등 상시 사람이 근무하고 있는 장소에 설치

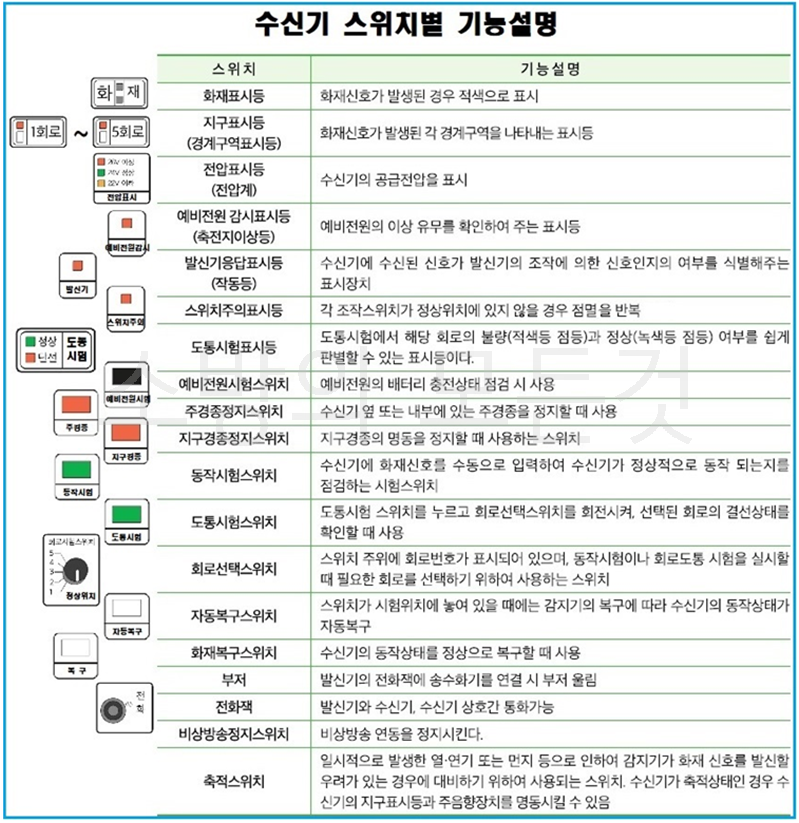

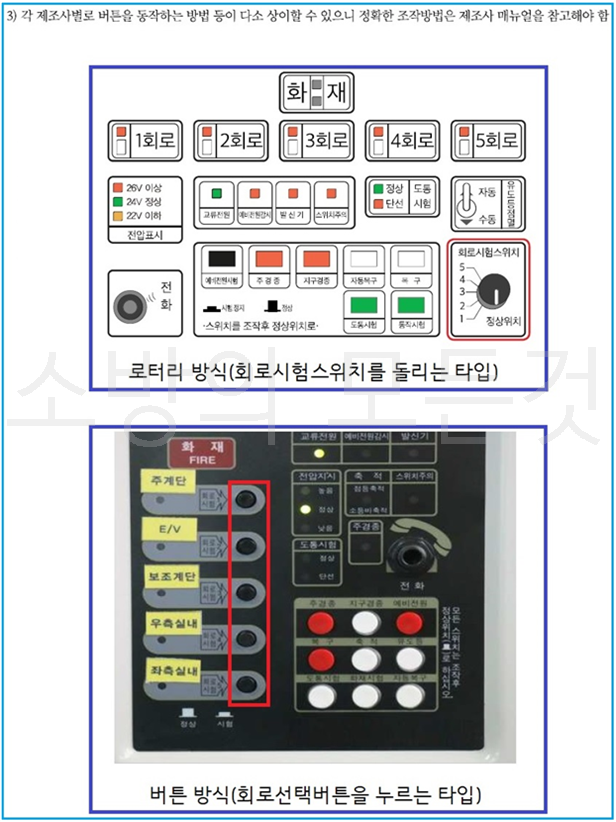

⚬ 수신기 스위치별 기능(P형 수신기)
⚬ 발신기 설치기준
1) 스위치는 바닥으로부터 0.8m 이상 1.5m 이하의 높이에 설치
2) 층마다 설치하되, 하나의 발신기까지의 수평거리가 25m 이하가 되도록 설치
⚬ 감지기 종류별 특징
1) 차동식 스포트형 감지기 : 열감지기이며 주위 온도가 일정상승률 이상이 되는 경우에 작동(거실, 사무실 등)
2) 정온식 스포트형 감지기 : 열감지기이며 주위 온도가 일정온도 이상이 되었을 때 작동(보일러실, 주방 등)
3) 연기감지기 : 이온화식스포트형과 광전식스포트형이 있으며 대부분 광전식스포트형을 사용(계단, 복도 등)
⚬ 감지기 종류별 구조
1) 차동식스포트형 감지기
가. 구조 : 감열실, 다이아프램, 리크구멍, 접점 등으로 구분
나. 동작원리 : 화재 시 온도상승 → 감열실 내의 공기가 팽창 → 다이아프램을 압박 → 접점이 붙어 화재신호를 수신기에 보냄
2) 정온식스포트형 감지기
가. 구조 : 바이메탈, 감열판 및 접점 등으로 구분
나. 동작원리 : 화재 시 감열판에 열전달 → 바이메탈이 휘어져 기동접점으로 이동 → 접점이 붙어 화재신호를 수신기에 보냄
3) 연기감지기
가. 이온화식스포트형 : 주위 공기가 일정농도 이상의 연기를 포함하게 될 경우 작동
나. 광전식스포트형 : 연기에 포함된 미립자가 광원에서 방사되는 광속에 의해 산란반사를 일으키는 것을 이용

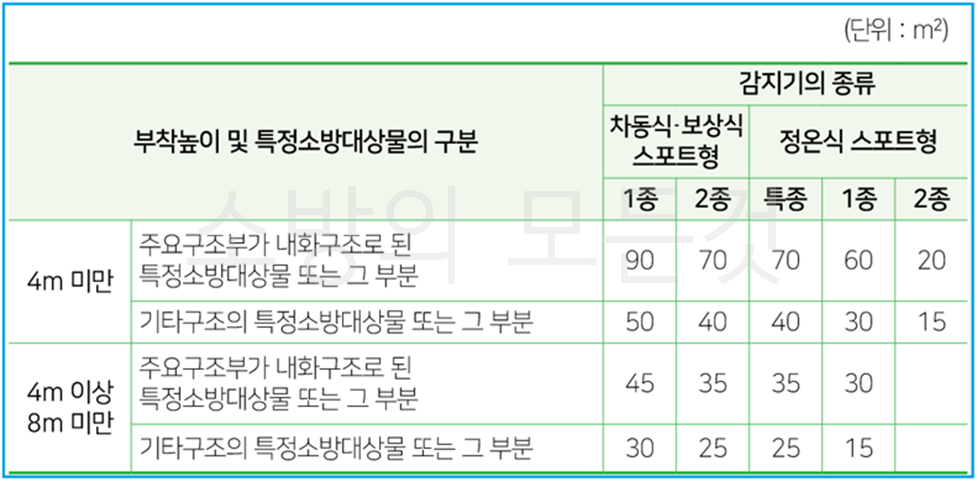

⚬ 감지기 설치유효면적
⚬ 음향장치
1) 종류
가. 주음향장치(주경종) : 수신기 내부 또는 직근에 설치
나. 지구음향장치(지구경종) : 각 경계구역에 설치
2) 설치기준
가. 층마다 설치하되, 수평거리 25m 이하가 되도록 설치
나. 음량 크기는 1m 떨어진 곳에서 90㏈ 이상
3) 경보방식
가. 발화층 및 직상 4개 층 경보 : 층수가 11층(공동주택의 경우에는 16층) 이상의 특정소방대상물
① 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것
② 1층에서 발화한 때에는 발화층·그 직상 4개 층 및 지하층에 경보를 발할 것
③ 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것
나. 전층 경보 : 발화층 및 직상 4개 층 경보방식에 해당하지 않는 특정소방대상물
⚬ 시각경보장치(청각장애인용)
1) 복도·통로·청각장애인용 객실 및 공용으로 사용하는 거실에 설치하며, 각 부분으로부터 유효하게 경보(점멸)를 발할 수 있는 위치에 설치할 것
2) 공연장·집회장·관람장 또는 이와 유사한 장소에 설치하는 경우에는 시선이 집중되는 무대부 부분 등에 설치할 것
3) 설치 높이는 바닥으로부터 2m 이상 2.5m 이하의 장소에 설치할 것. 다만, 천장 높이가 2m 이하인 경우 천장으로부터 0.15m 이내의 장소에 설치하여야 한다.

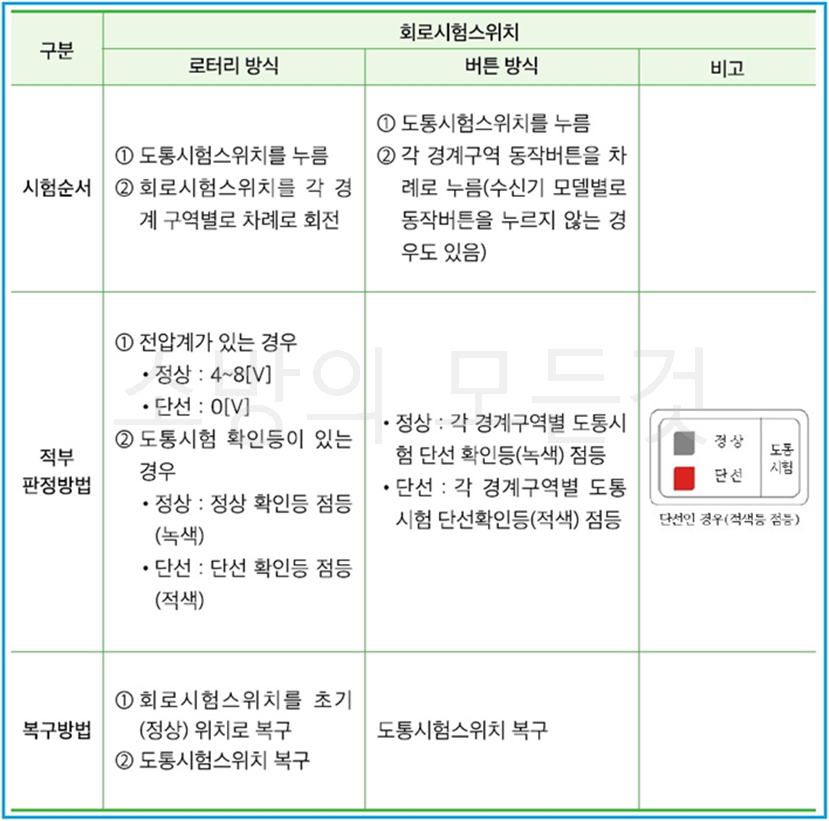

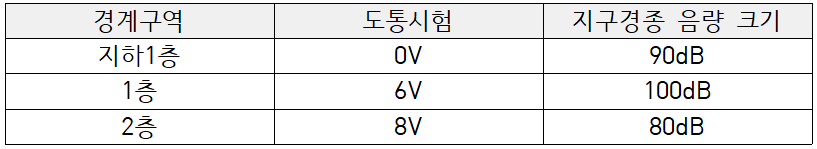

⚬ 송배선식 배선방식 : 도통시험(선로의 정상연결 여부 확인)을 원활히 하기 위한 배선방식
⚬ 오동작방지기(축적 비축적 전환스위치 또는 축적 버튼) : 일시적으로 발생한 열·연기 또는 먼지 등 때문에 감지기가 화재신호를 발신할 우려가 있다면 축적기능의 수신기를 설치하여 비화재보를 방지하여야 한다.
1) 점검시 : 오동작방지기(축적 비축적 전환스위치)를 비축적위치로 전환
2) 평상시 : 오동작방지기(축적 비축적 전환스위치)를 축적위치로 전환
※ 평상시 축척위치로 놓는 이유는 열감지기 또는 연기감지기가 열이나 연기를 축적되게 지속적으로 감지했을 때(실제 화재일 때) 화재로 인식하고 경보(경종)를 울리게 된다. 하지만, 소방점검 시에는 비축적 위치로 전환하여 열연기감지기 시험기로 동작시켰을 때 빠른 동작확인으로 소방점검을 신속하게 진행하기 위함이다.

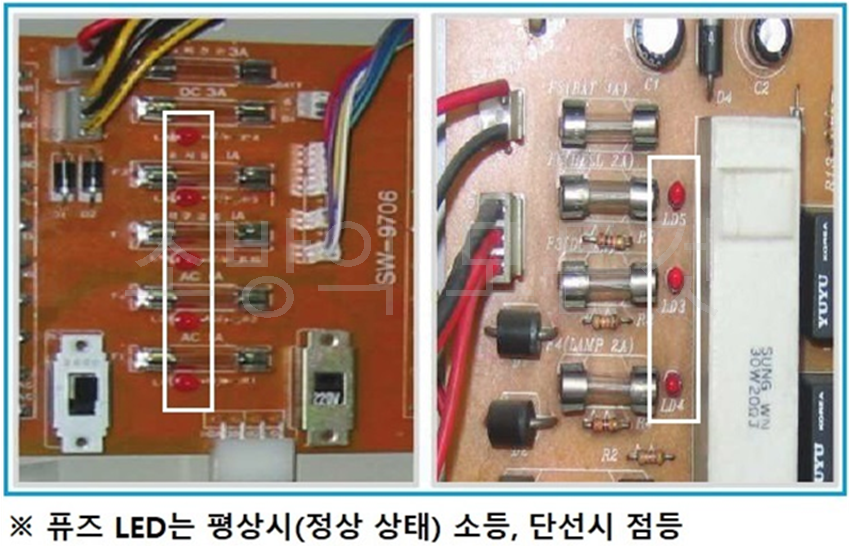

⚬ 퓨즈(Fuse) : 퓨즈가 단선되면 수신기의 기능 상실을 초래한다. 경종, 표시등, 배터리, 전원부 등에 퓨즈를 사용하며 퓨즈가 단선되는 경우 퓨즈 인근에 있는 적색의 LED가 점등되는데 이때는 해당 LOCAL 기기의 고장개소를 수리하고 퓨즈를 교체하면 LED가 소등된다.

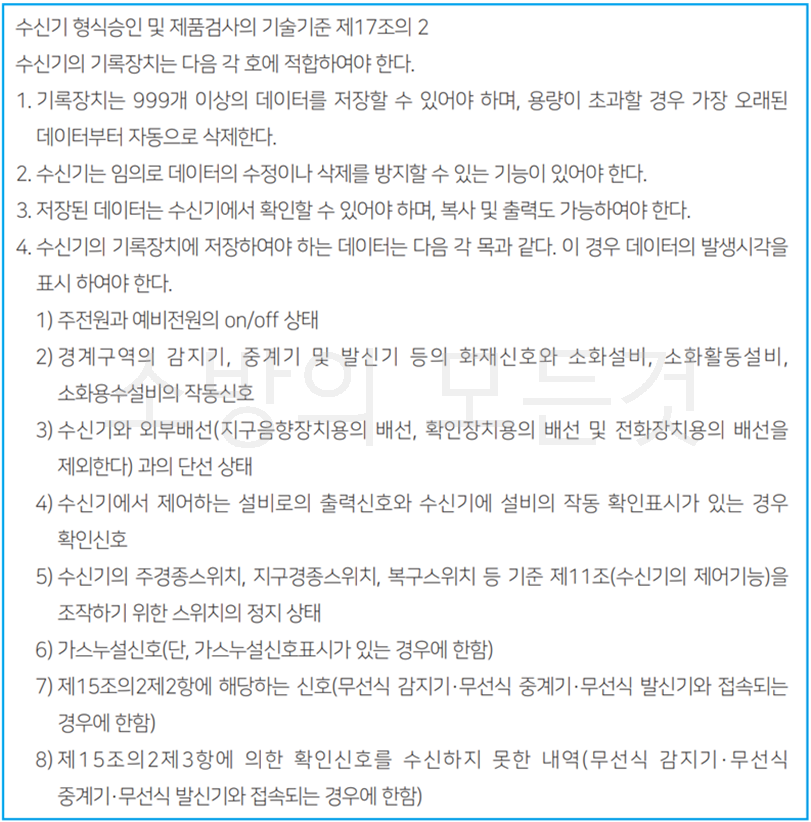

⚬ 기록장치 : 수신기의 화재신호, 고장신호 및 수신기에 접속된 타 기구에 대한 외부배선으로의 신호 등을 저장할 수 있다.
⚬ 감지기의 동작 확인 : 발광다이오드(LED)를 사용하여 감지기가 작동하면 점등되고, 수신기에서 화재 복구스위치를 누르면 소등된다.

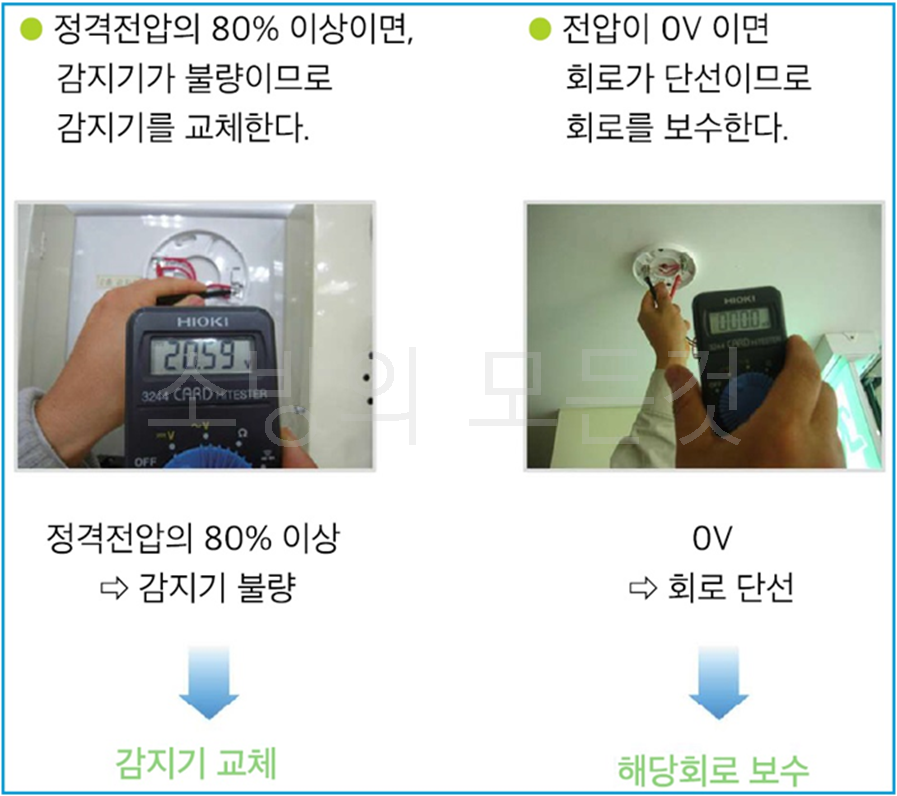

⚬ 감지기의 작동 점검 : 감지기 시험기로 감지기 동작시험을 실시하였을 때 LED 미점등 시 조치 사항

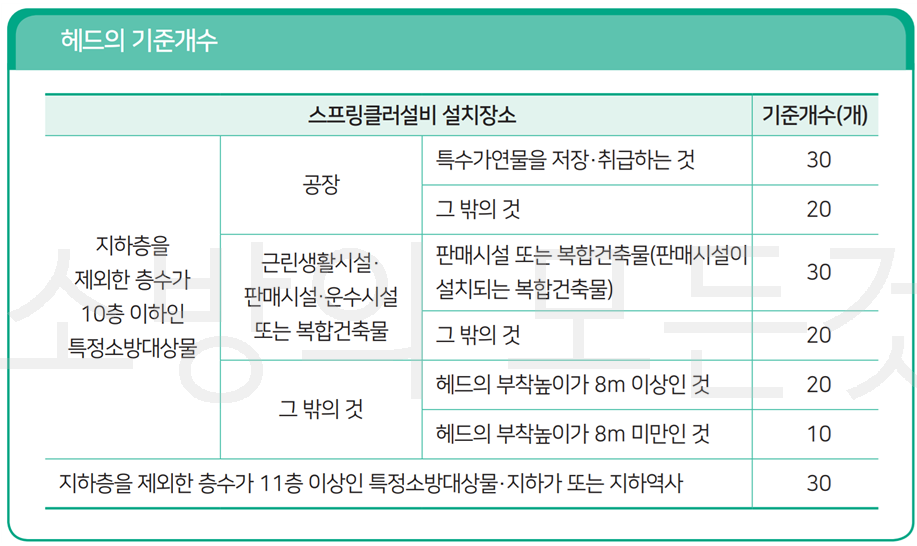

☞ 단, 30층 이상~49층 이하 : 헤드 기준개수 × 3.2㎥(80L/min × 40min) 이상
50층 이상 : 헤드 기준개수 × 4.8㎥(80L/min × 60min) 이상
나. 개방형 스프링클러헤드를 사용하는 경우
① 최대 방수구역에 설치된 헤드의 개수가 30개 이하 : 설치헤드수 × 1.6㎥(80L/min × 20min)
② 30개를 초과하는 경우 : 수리계산에 따를 것
⚬ 배관 : 가지배관, 교차배관, 주배관 등이 있다.
1) 가지배관 : 스프링클러헤드가 설치되어 있는 배관
가. 토너먼트방식이 아닐 것
나. 교차배관에서 분기되는 지점을 기준으로 한쪽 가지배관에 설치되는 헤드의 개수 : 8개 이하
2) 교차배관 : 직접 또는 수직배관을 통하여 가지배관에 급수하는 배관
가. 위치 : 가지배관과 수평 또는 밑에 설치
나. 교차배관 끝에 청소구를 설치하고 나사보호용의 캡으로 마감
⚬ 유수검지장치 : 배관 내의 유수현상을 자동적으로 검지하여 신호 또는 경보를 발하는 장치로서 방식에 따라 습식, 건식, 준비작동식으로 구분된다.
⚬ 스프링클러설비의 종류

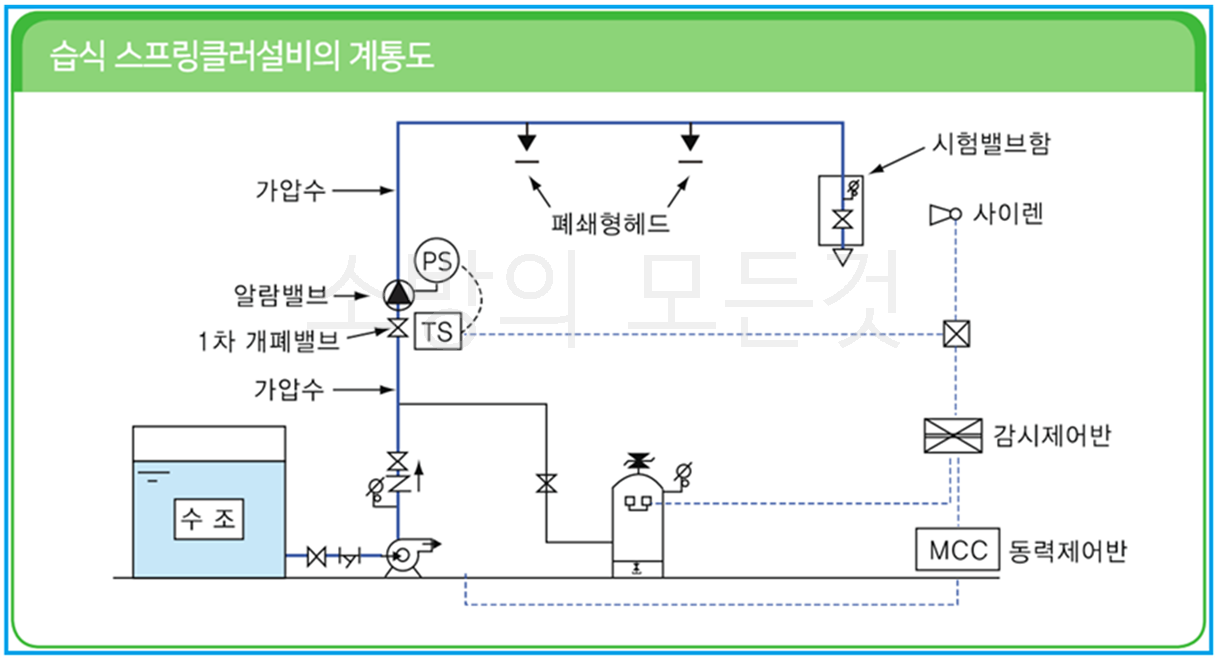

1) 습식 : 습식밸브(알람밸브) 사용
가. 습식밸브(알람밸브) 기준으로 1차측과 2차측이 가압수로 유지
나. 작동순서 : 화재발생 → 헤드 개방 및 방수 → 2차측 배관 압력 저하 → 1차측 압력에 의해 습식밸브 내의 클래퍼 개방 → 습식밸브에 부착된 압력스위치 작동[사이렌 경보, 감시제어반(수신반) 화재표시등 점등, 감시제어반(수신반) 해당구역 밸브개방 표시등 점등] → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동
2) 건식 : 건식밸브(드라이밸브) 사용
가. 건식밸브(드라이밸브) 기준으로 1차측에는 가압수, 2차측에는 압축공기 또는 축압된 질소가스 상태로 유지
나. 작동순서 : 화재발생 → 헤드 개방 및 압축공기(또는 축압된 질소가스) 방출 → 2차측 공기압력 저하 → 1차측 압력에 의해 건식밸브 내의 클래퍼 개방[급속개방기구(엑셀레이터) 작동으로 클래퍼의 빠른 개방] → 1차측 가압수의 2차측으로 유수 및 헤드로 방수 and 건식밸브에 부착된 압력스위치 작동[사이렌 경보, 감시제어반(수신반) 화재표시등 점등, 감시제어반(수신반) 해당구역 밸브개방 표시등 점등] → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동
3) 준비작동식 : 준비작동식밸브(프리액션밸브) 사용
가. 준비작동식밸브(프리액션밸브) 기준으로 1차측에는 가압수, 2차측에는 대기압 상태로 유지
나. 작동순서 : 화재발생 → 교차회로 방식의 A감지기 or B감지기 작동[경종 또는 사이렌 경보, 감시제어반(수신반) 화재표시등 점등] → 실제 화재의 경우 교차회로 감지기 두 개(A감지기 and B감지기) 모두 작동 → 준비작동식밸브에 부착된 전자밸브(솔레노이드밸브) 작동 → 중간챔버에 채워져 있던 물이 전자밸브 개방으로 배수(감압) → 1차측 가압수가 2차측으로 이동하여 폐쇄형 헤드 인근까지 도달 및 준비작동식밸브에 부착된 압력스위치 작동(수신반에서 해당구역 밸브개방 표시등 점등) → 감열에 의한 폐쇄형 헤드 개방 → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동

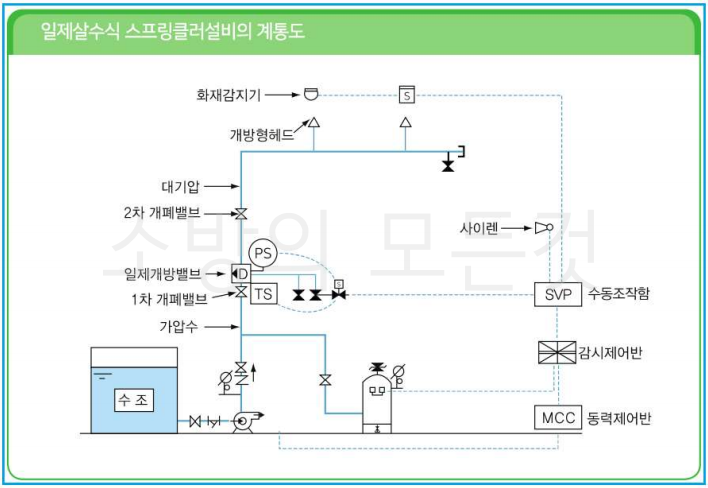

4) 일제살수식 : 일제개방밸브(델류지밸브) 사용
가. 일제개방밸브(델류지밸브) 기준으로 1차측에는 가압수, 2차측에는 대기압 상태로 유지
나. 작동순서 : 화재발생 → 교차회로 방식의 A감지기 or B감지기 작동[경종 또는 사이렌 경보, 감시제어반(수신반) 화재표시등 점등] → 실제 화재의 경우 교차회로 감지기 두 개(A감지기 and B감지기) 모두 작동 → 일제개방밸브에 부착된 전자밸브(솔레노이드밸브) 작동 → 중간챔버에 채워져 있던 물이 전자밸브 개방으로 배수(감압) → 1차측 가압수가 2차측으로 이동하여 모든 개방형 헤드에서 소화수가 방출 → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동
※ 실제 현장에서 일제개방밸브는 준비작동식밸브(프리액션밸브)와 비슷한 외형의 밸브를 많이 사용하고 있다.
⚬ 스프링클러설비의 종류별 특징
1) 습식 스프링클러설비 특징
가. 알람밸브(습식밸브)를 기준으로 1차측과 2차측이 가압수
나. 구조간단, 공사비 저렴하여 가장 많이 사용
다. 소화가 신속하며 유지관리 용이
라. 2차측에 물이 있어 동파우려 장소에 사용 제한
마. 헤드 오동작 시 수손피해 우려
바. 배관 내에 물이 채워져 있어 부식 우려
2) 건식 스프링클러설비 특징
가. 드라이밸브(건식밸브)를 기준으로 1차측은 가압수, 2차측은 압축공기
나. 동결 우려 장소 및 옥외에 사용 가능
다. 소화수 방사 시간 지연 및 복잡한 구조(가속기, 공기압축기 등)
라. 화재초기 압축공기(산소)가 화재실 공급으로 화재 촉진 우려
마. 일반헤드인 경우 상향형으로 시공
3) 준비작동식 스프링클러설비 특징
가. 프리액션밸브(준비작동식밸브)를 기준으로 1차측은 가압수, 2차측은 대기압
나. 교차회로 감지기(A감지기 and B감지기)의 동작에 의하여 밸브개방 및 1차측 가압수가 2차측 헤드 인근까지 이동하며 열에 의해 헤드 개방 시 소화수 방출
다. 헤드 오동작(개방) 시 수손피해 우려 없음
라. 동결 우려 장소에 사용 가능
마. 감지장치로 교차회로 감지기 별도 시공 필요
바. 2차측 배관의 시공 상태(기밀 상태) 확인 불가
4) 일제살수식 스프링클러설비 특징
가. 델류지 밸브(일제개방밸브)를 기준으로 1차측은 가압수, 2차측은 대기압
나. 교차회로 감지기(A감지기 and B감지기)의 동작에 의하여 밸브개방 및 1차측 가압수가 2차측 전체 개방형 헤드를 통해 한꺼번에 소화수 방출
다. 층고가 높은 무대부나 특수가연물 저장장소에 주로 사용
라. 감지장치로 교차회로 감지기 별도 시공 필요
⚬ 습식 스프링클러설비의 점검
1) 준비
가.스프링클러설비 점검 전 건물 내 인원에게 사전 통보 후 점검 실시
나. 수신기에서 경보스위치와 설비 동작스위치 정지로 전환 후 시험 실시
2) 시험밸브 개방하여 가압수 배출
3) 알람밸브 2차측 압력이 저하되어 클래퍼 개방(작동)
4) 클래퍼의 개방으로 시트링홀에 물이 들어가 압력스위치의 접점 접촉으로 수신기에 신호 송출
5) 감시제어반(수신반)화재표시등 점등 확인, 해당구역 밸브개방 표시등 점등 확인, 해당 방호구역의 경보(사이렌) 상태 확인
6) 소화펌프 자동기동 여부 확인
7) 복구
가. 주펌프 자동정지 시(2006년 12월 이전 방식) : 시험밸브 폐쇄하면 자동으로 주펌프 정지
나. 주펌프 수동정지 시(2006년 12월 이후 현재 모든 주펌프에 적용하는 방식) : 시험밸브를 폐쇄하고 감시제어반(수신반)이나 동력제어반(MCC)에서 수동으로 정지시킨다.
※ 주펌프의 수동정지로 법이 바뀐 이유 : 주펌프가 자동정지로 설정이 되어있는 경우 헤드 개방 시 주펌프가 기동되면 헤드에서 고압의 소화수가 방출되다가 배관 내의 압력이 주펌프 정지점(배관 내의 높은 압력)에 도달되면 주펌프는 바로 정지되게 된다. 이때 헤드쪽에서 물이 계속 방출되므로 배관 내의 압력 저하로 다시 주펌프가 기동되어 고압의 소화수가 방출되다가 또다시 배관 내의 압력이 주펌프 정지점에 도달되면 정지되는 현상이 반복된다. 이렇게 주펌프의 기동과 정지의 반복현상을 방지하고자 주펌프는 한번 기동되면 건물 관계인이 화재 진압을 확인한 후 수동으로 정지시키고자 한 것이다.
⚬ 비화재 시 경보로 인한 혼선을 방지하기 위한 장치
1) 구형의 경우 : 리타딩챔버 설치
2) 신형의 경우 : 압력스위치 내부에 지연회로 설치
※ 1차측 가압수는 배관라인 어디에선가 일부 누수가 미세하게 지속적으로 일어나게 되면 충압펌프가 한번씩 기동이 되어 1차측 배관라인에 정상적인 압력을 보충해주고 1차측 배관라인이 설정압(충압펌프 정지점)에 도달되면 충압펌프는 다시 정지된다. 이때, 충압펌프의 기동에 따라 1차측 가압수가 클래퍼를 일시적으로 때리는 순간 클래퍼는 살짝 개방되며 이후 충압펌프가 정지되면 클래퍼는 다시 닫히게 된다.
이와같이 일시적으로 클래퍼가 개방되어 시트링홀로 들어간 물이 구형의 경우 리타딩챔버에 채워지가다 충압펌프 정지로 인해 클래퍼가 닫히게 되면 시트링홀로 더 이상 물이 공급되지 않으므로 리타딩챔버 상부의 압력스위치 접점을 접촉시키지 못하고 옆의 오리피스로 빠지게 된다. 신형의 경우에는 일시적으로 클래퍼 개방에 따른 시트링홀로 공급된 물이 압력스위치 내의 접점을 접촉하더라도 바로 화재신호를 보내지 않고 지연회로가 동작하여 5초 이상(실제 화재의 경우 클래퍼가 계속 개방이 유지된 경우) 계속해서 접점의 접촉이 유지되는 경우에만 화재신호를 수신기에 보내게 된다.
⚬ 준비작동식 스프링클러설비의 점검
1) 준비
가. 스프링클러설비 점검 전 건물 내 인원에게 사전 통보 후 점검 실시
나. 수신기에서 경보스위치와 설비 동작스위치 정지로 전환 후 시험 실시
다. 2차측 개폐밸브를 잠그고 배수밸브를 개방시킨 상태로 점검
2) 준비작동식밸브 작동(5가지 중 1가지에 의해 작동)
가. 해당 방호구역의 교차회로 감지기 2개(A감지기 and B감지기)를 감지기시험기에 의해 작동
나. 수동조작함(SVP : 슈퍼비조리판넬)의 수동조작스위치 작동
다. 밸브 자체에 부착된 수동기동밸브 개방
라. 감시제어반(수신기)에서 준비작동식밸브 수동기동스위치 작동
마. 감시제어반(수신기)에서 동작시험 스위치 및 회로선택 스위치로 해당구역 교차회로 감지기 2개(A감지기 and B감지기)를 작동
⚬ 가스계소화설비 중 이산화탄소소화설비
1) 주로 질식작용 및 냉각작용으로 소화하는 설비이다.
2) 고압식과 저압식으로 구분되며 일반 건물에는 고압식을 주로 사용

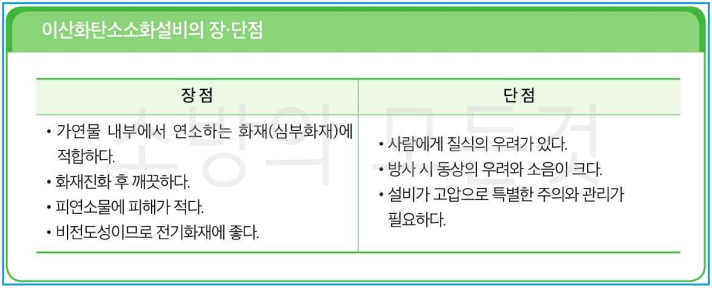

3) 이산화탄소소화설비의 장·단점
⚬ 약제방출방식에 의한 분류
1) 전역방출방식 : 방호구역 전체에 소화약제를 방출하는 방식
2)국소방출방식 : 방호구역 내에서 일부 방호대상에만 소화약제를 방출하는 방식
3) 호스릴방식 : 사람이 직접 소화약제 저장용기의 호스를 화점에 끌고가서 소화약제를 방출하는 방식
⚬ 가스계소화설비 주요 구성요소
1) 약제 저장용기 : 화재 진압용 소화약제
2) 기동용 가스용기 : 솔레노이드밸브(전자밸브) 파괴침 격발에 의해서 개방되며 방출된 기동용 가스는 동관을 따라 선택밸브 개방 및 약제 저장용기를 개방시키는 주압력원이 된다.
3) 솔레노이드밸브(전자밸브)
가. 교차회로 감지기 동작에 의하여 30초 지연시간 이후 파괴침 격발
나. 방호구역 출입문 인근에 있는 수동조작함의 수동조작버튼을 누르면 30초 지연시간 이후 파괴침 격발
다. 솔레노이드밸브에 부착된 수동조작버튼을 안전클립(안전핀) 제거 후 누르면 파괴침 즉시 격발
4) 압력스위치 : 선택밸브 2차측에서 방출된 약제 압력을 이용하여 압력스위치의 버튼을 튀어나오게 하며(접점신호에 따라 감시제어반에 신호 송출) 신호를 받은 감시제어반(수신반)은 방호구역 출입구 상단에 설치된 방출표시등을 점등시키게 된다.
5) 선택밸브 : 2개소 이상의 방호구역 또는 방호대상물에 대해 약제 저장용기를 공용으로 사용하는 경우에 설치하는 밸브(화재 신호를 받은 방호구역의 선택밸브만 개방되어 해당 구역에만 약제 방출)
6) 수동조작함(수동식기동장치) : 방호구역 출입구 외부 손잡이 인근에 설치되며 수동조작함의 조작버튼을 누르면 지연시간(30초) 이후에 솔레노이브 밸브가 격발된다. 방출지연스위치(수동조작버튼 누른 후 방호구역 내에 인명이 확인되는 경우 약제 방출을 지연시키는 용도), 보호장치, 전원표시등으로 구성된다.
7) 방출표시등 : 압력스위치 작동에 의해 점등되며 방호구역 안으로 거주자의 진입을 방지할 목적으로 설치된다.
8) 방출헤드 : 가스계 약제 방출헤드

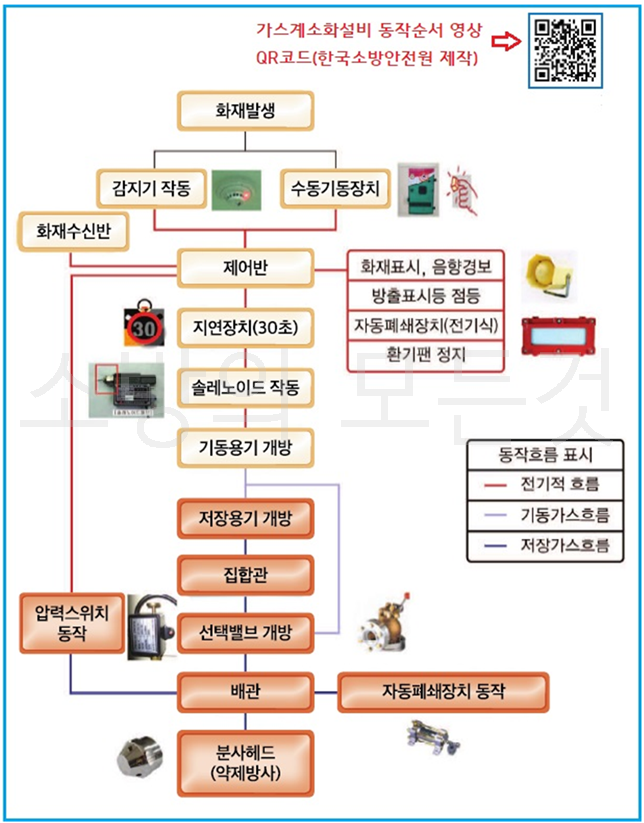

⚬ 가스계소화설비(가스압식) 동작순서
1) 화재발생
2) 감시제어반(수신반)에서 화재표시등 점등, 해당 방호구역 음향(사이렌) 경보, 환기장치 정지(소화약제 외부 유출 방지)
가. 자동 : 방호구역의 교차회로 감지기(A감지기 and B감지기) 동작
나. 수동 : 방호구역의 출입구 인근 수동조작함의 수동조작버튼 누름
3) 지연장치 동작(30초) : 방호구역 내의 인명의 피난시간 부여
4) 기동용기함 내의 전자(솔레노이드)밸브 격발
5) 기동용 가스용기 개방
6) 선택밸브 개방 및 약제 저장용기 개방
7) 소화약제 방출
가. 소화약제 흐름 : 집합관 → 개방된 선택밸브 → 배관 → 분사헤드
나. 방출되는 약제 일부는 압력스위치를 동작시켜 방출표시등 점등 및 피스톤릴리저댐퍼 동작으로 방호구역 완전 폐쇄(자동폐쇄장치 동작)
8) 화재 진압
⚬ 솔레노이드밸브(전자밸브) 격발 시험방법
1) 수동조작버튼 작동 : 솔레노이드밸브에 부착된 안전클립(안전핀) 제거 후 버튼 누르면 즉시 격발
2) 수동조작함 작동 : 방호구역 출입문 인근에 있는 수동조작함의 수동조작버튼을 누르면 30초 지연시간 이후 격발
3) 교차회로 감지기 동작 : 30초 지연시간 이후 격발
4) 감시제어반(수신반)에서 수동조작 스위치 동작 : 수신반에서 수동조작 스위치 동작시키면 30초 지연시간 이후 격발
⚬ 가스계소화설비 점검 시 동작확인 사항
1) 감시제어반(수신반)에서 화재표시 확인
2) 경보(사이렌)발령 여부 확인
3) 지연장치의 지연시간(30초) 확인
4) 솔레노이드밸브 격발 확인
5) 자동폐쇄장치 작동 및 환기장치 정지 여부 확인
⚬ 방출표시등 작동 확인사항(압력스위치 버튼을 당겼을 때 확인사항)
1) 감시제어반(수신반) 방출표시등 점등
2) 방호구역 출입문 상단 방출표시등 점등
3) 수동조작함(수동기동장치) 방출등(방출확인등) 점등
[출제 문제]
1. 다음은 펌프성능시험 중 정격부하운전 시험방법이다. 빈칸 ㉠에 들어갈 용어와 유량조절밸브 ㉡을 그림에서 맞게 설명한 것은?
[정격부하운전] 펌프를 기동한 상태에서 유량조절밸브를 개방하여 유량계의 유량이 정격유량상태일 때, ( ㉠ ) 이상이 되는 지를 확인하는 시험이다. [시험 방법] 첫째, 성능시험배관상의 개폐밸브 완전개방, 유량조절밸브( ㉡ ) 약간만 개방 둘째, 주펌프 수동기동 셋째, 유량조절밸브( ㉡ )를 서서히 개방하여 정격토출량일 때의 압력 넷째, 주펌프 정지
① ㉠ : 정격압력의 65%, ㉡ : ⓐ밸브
② ㉠ : 정격압력, ㉡ : ⓑ밸브
③ ㉠ : 정격압력, ㉡ : ⓐ밸브
④ ㉠ : 정격압력의 65%, ㉡ : ⓑ밸브
[해설]
⑴ 정격부하운전 : 펌프를 기동한 상태에서 유량조절밸브를 개방하여 유량계의 유량이 정격유량상태일 때, 정격압력이상이 되는 지를 확인하는 시험이다.
⑵ ⓐ밸브 : 개폐밸브
⑶ ⓑ밸브 : 유량조절밸브
답) 2번
2. 아래 그림은 준비작동식 스프링클러설비가 설치되어 있는 감시제어반이다. 감시제어반에서 펌프를 수동기동 했을 경우, 그림에 대한 설명으로 옳지 않은 것은?
① 주펌프는 기동하지 않는다.
② 감시제어반에서 부저가 울리고 있다.
③ 프리액션밸브는 개방되지 않았다.
④ 1차측 배관에서 2차측 배관으로 물이 공급되고 있다.
[해설]
⑴ 감시제어반에서 스프링클러 선택스위치는 “수동” 위치에 있고 충압펌프스위치를 “기동” 위치로 전환하여 충압펌프만 수동기동을 하였다. 따라서, 충압펌프 기동확인등만 점등된 상태이다.
⑵ 주펌프스위치가 “정지” 위치이므로 주펌프는 기동하지 않는다.
⑶ 주펌프 또는 충압펌프가 기동되는 경우 감시제어반에서 부저가 울리게 된다.
⑷ 프리액션밸브 개방등이 소등된 상태이므로 프리액션밸브는 개방되지 않았다.
⑸ 프리액션밸브가 개방되지 않았다는 것은 1차측 배관에서 2차측 배관으로 물이 공급되지 않고 있다는 뜻이다.
⚬옥내소화전설비의 성능 : 옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 각 소화전 노즐에서 법적 방수량 및 방수압력
1) 방수량 : 130L/min 이상
2) 방수압력 : 0.17MPa 이상 0.7MPa 이하
※ 고층건축물 : 층수가 30층 이상이거나 높이가 120m 이상인 건축물
⚬ 옥내소화전설비의 수원의 저수량 : 옥내소화전의 설치개수가 가장 많은 층의 설치개수 N(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)에 2.6㎥(130L/min×20min)를 곱한 양 이상. 즉, N×2.6㎥이상
▷ 층수가 30층~49층인 경우 수원의 저수량 : N×5.2㎥(130L/min×40min)이상
층수가 50층 이상인 경우 수원의 저수량 : N×7.8㎥(130L/min×60min)이상
※ 참고자료(압력단위 변환)
- SI단위인 0.17MPa은 공학단위로 변환하면 약 1.7kg/㎠이며 m로 환산하면 17m가 된다.
즉, 0.17MPa ≒ 1.7kg/㎠= 17m
- 1㎥은 1ton(톤)이라고도 하며 L단위로 환산하면 1000L가 된다.
즉, 1㎥(톤) = 1000L
⚬ 유효수량 : 타 소화설비와 수원이 겸용인 경우 각각의 소화설비 유효수량을 가산한 양 이상으로 한다.

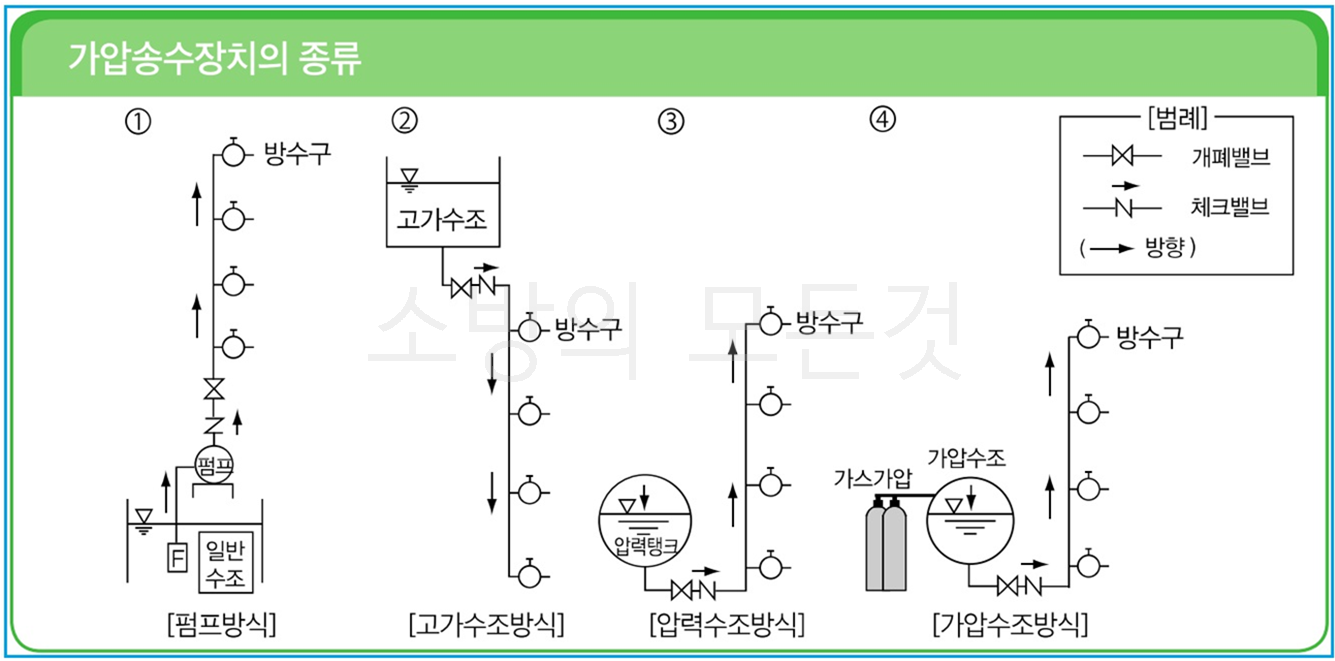

⚬ 가압송수장치의 종류
1) 펌프방식 : 일반적으로 많이 사용되는 방식이다. 기동용 수압개폐장치(압력챔버 또는 전자식 압력스위치)를 설치하여 소화전의 개폐밸브 개방 시 배관 내 압력 저하에 의하여 압력스위치가 작동함으로써 펌프를 기동하는 방식
2) 고가수조방식 : 자연낙차압을 이용하는 방식으로 최고층에 수조를 설치하여 높이에 따른 낙차압을 이용하는 방식으로 일반 건물에는 거의 사용되지 못하고 있다.
3) 압력수조방식 : 압력수조 내의 물이 압축된 공기에 의해 가압하는 방식으로 탱크의 설치 위치에 구애받지 않는 장점이 있다.
4) 가압수조방식 : 별도의 가압원인 압축공기 또는 불연성 고압기체에 의해 소방용수를 가압하여 송수하는 방식으로 전원이 필요 없다.
⚬ 순환배관 : 펌프의 체절운전(토출량이 0인 상태에서의 운전) 시 수온이 상승하여 펌프에 무리가 발생하므로 순환배관 상의 릴리프밸브를 통해 과압수를 방출하여 수온상승을 방지하기 위해 설치한다.
⚬ 릴리프밸브 : 순환배관에 설치되며 설정압력 이상이 되면 개방되여 수온 상승을 방지시키는 밸브
※ 순환배관 설치 이유 : 체절운전 시 펌프 토출측 배관 내 수온 상승으로 인해 캐비테이션(공동현상) 발생을 초래하게 되어 펌프 임펠러(날개)가 손상될 수 있음. 이를 방지하고자 순환배관 상에 릴리프밸브를 설치하고 과압이 발생하면 수온이 상승하므로 이때 순환배관 상의 릴리프밸브 개방으로 고온수를 배출시켜 캐비테이션(공동현상)을 방지한다.
⚬ 성능시험배관 : 펌프의 성능을 시험하기 위한 배관으로서 펌프 토출측에 설치된 개폐밸브 이전에서 분기하여 설치하며, 유량계 기준으로 전단 직관부에 개폐밸브를, 후단 직관부에는 유량조절밸브를 설치한다.
⚬ 기동용 수압개폐장치(압력챔버) : 기동용 수압개폐장치 내의 수압 변화를 기동용 수압개폐장치에 부착된 압력스위치를 통해 감지하고 설정된 펌프의 기동점 및 정지점이 될 때 펌프가 자동으로 기동 또는 정지가 되도록 조정하는 설비이다. 또한, 기동용 수압개폐장치 상부에는 일부의 공기가 있어서 펌프의 기동 시(수압이 압력챔버 상부를 때릴 때) 공기가 완충작용을 하여 공기의 압축 및 팽창으로 인하여 급격한 압력 변화를 방지하게 된다.
가. 기동용수압개폐장치(압력챔버) : 용적 100L 이상
나. 안전밸브 : 과압방출
다. 압력스위치 : 압력 증감을 전기적 신호로 변환하여 펌프를 자동기동 및 정지를 시키는 역할
라. 배수밸브 : 압력챔버의 물 배수
마. 개폐밸브 : 점검 및 보수 시 급수 차단
바. 압력계 : 압력챔버 내의 압력 표시
▷ 수동기동방식 : 기동용 수압개폐장치(압력챔버) 또는 이와 동등 이상의 성능이 있는 것을 설치하여 펌프를 자동기동방식으로 적용하는 것이 일반적이지만, 학교·공장·창고시설로서 겨울철 동결의 우려가 있는 장소에는 배관 내에 물이 없는 타입으로 건식방식을 적용할 수 있으며 이때, 옥내소화전함 상부에 기동스위치(ON-OFF)를 설치하여 펌프를 제어(기동 및 정지)할 수 있다.
※ 학교·공장·창고시설이라도 옥상수조를 설치한 경우에는 배관에 물이 들어가 있는 습식방식이 되게 된다. 즉, 배관 내 물이 들어가 있게 되므로 겨울에는 동파우려가 있어서 배관에 열선을 감는 등 동파방지조치를 하고 기동용 수압개폐장치(압력챔버) 또는 이와 동등 이상의 성능이 있는 것을 설치하여 자동기동방식을 적용한다.
⚬ 표시 및 표지판 : 외국어 병기, 표지판을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착(사용요령을 외국어와 시각적인 그림을 포함하여 작성)
⚬ 동력제어반(MCC) : 외함은 두께 1.5㎜ 이상의 강판 또는 이와 동등 이상의 강도 및 내열성능이 있는 것으로 할 것
⚬ 감시제어반(수신반) : 펌프를 포함하여 각 회로의 작동 및 이상 유무를 표시하는 장치로서 자동화재탐지설비의 수신기에 기능을 추가하여 복합 수신기로 설치되는 경우가 많다.
⚬ 옥내소화전설비 점검 : 방수압력과 방수량 측정은 어느 층에서도 2개 이상 설치된 경우 2개(설치개수가 1개인 경우 1개)를 동시에 개방시켜 법적 방수압력(0.17MPa) 이상 나와야 하며 소화펌프의 자동기동 및 옥내소화전 함 표면에 부착된 펌프 기동표시등이 점등되는지 확인한다.
⚬ 방수압력 측정 : 방수구에 호스를 결속한 상태로 노즐의 선단에 방수압력측정계(피토게이지)를 근접(D/2 : 약 6.5㎜)시켜서 측정하여 방수압력측정계(피토게이지)의 압력계상의 눈금을 확인한다.
⚬ 방수량 산정 : Q = 2.065 × D² × √P
여기서, Q : 분당방수량(L/min)
D : 관경(또는 노즐의 구경 ㎜) [옥내소화전 : 13㎜, 옥외소화전 : 19㎜]
P : 방수압력(MPa)
⚬ 방수량 측정 시 주의사항 :
1) 반드시 직사형 관창을 이용하여 측정하여야 한다.(방사형 관창은 측정 불가)
2) 초기 방수 시 물속에 존재하는 이물질이나 공기 등이 완전히 배출된 후에 측정하여야 방수압력측정계(피토게이지)의 입구 구경이 작기 때문에 발생하는 막힘이나 고장을 방지할 수 있다.
3) 방수압력측정계(피토게이지)는 봉상주수 상태에서 직각으로 측정하여야 한다.
※ 용어 해설
① 봉상주수 : 물이 가늘고 긴봉의 모양을 형성하면서 방사되는 형태
② 무상주수 : 물이 안개나 구름모양을 형성하면서 방사되는 형태

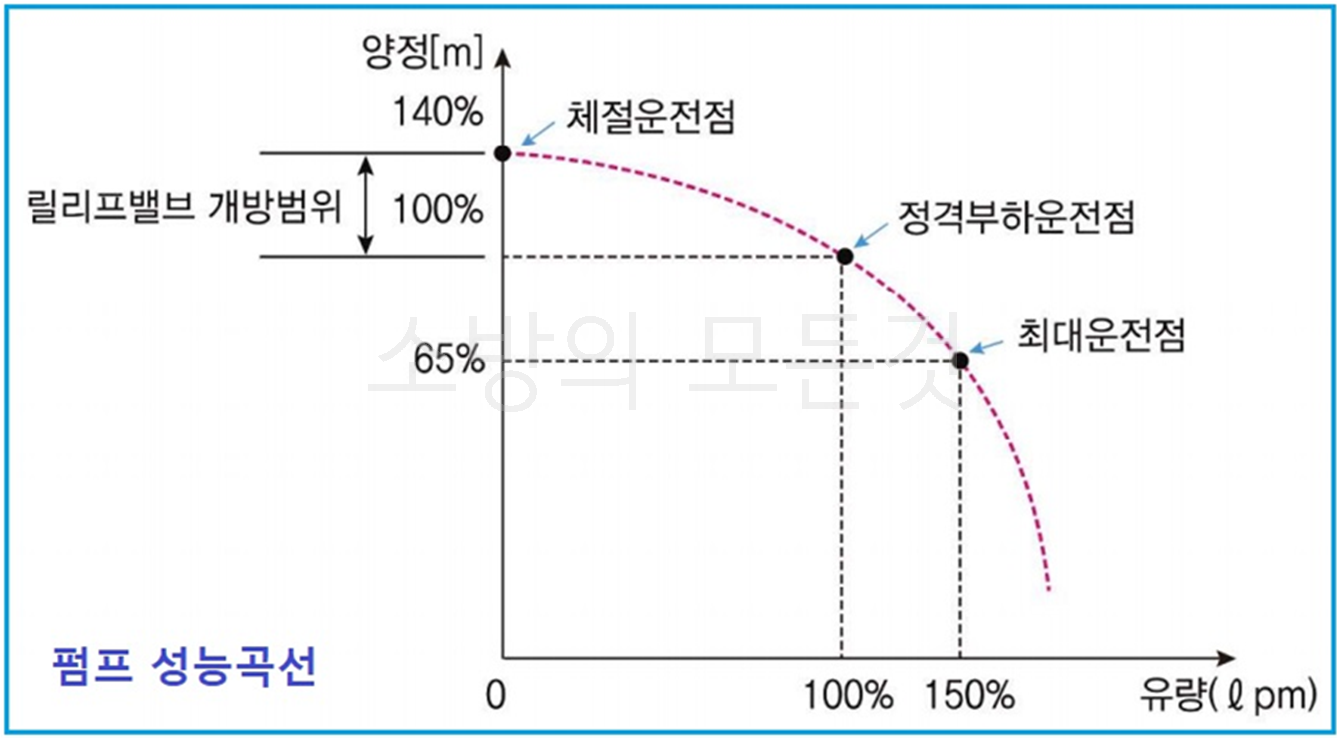

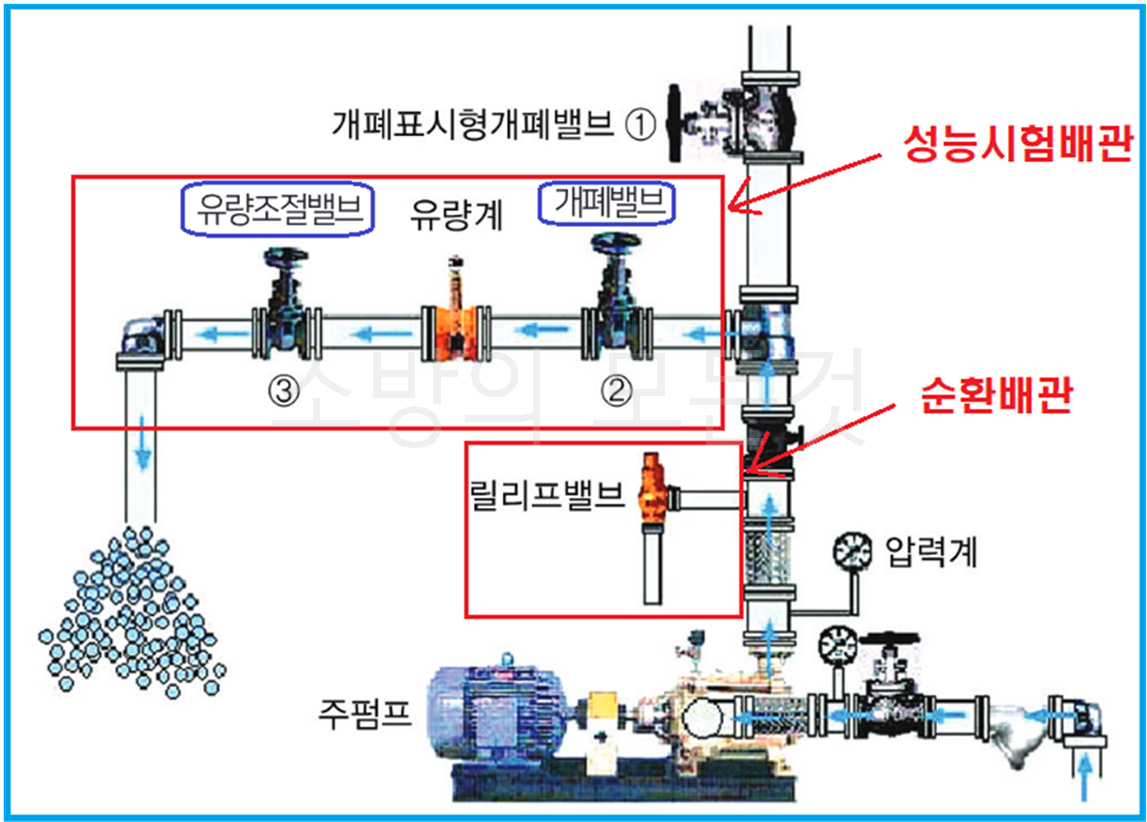

⚬ 펌프 성능시험
1) 체절운전 시험
가. 펌프토출측 밸브(①)와 성능시험배관상의 유량조절밸브(③) 폐쇄 상태, 즉 토출량이 “0”인 상태에서 펌프를 기동한다.
나. 이때의 압력이 체절압력이며 체절압력은 정격토출압력의 140% 이하가 되야 한다.(압력계를 보고 정격토출압의 140% 이하 여부 확인)
다. 정격토출압력이 140%를 초과하는 경우 순환배관상의 릴리프밸브를 개방하여 정격토출압력의 140% 이하로 되도록 한다.
라. 예를 들어 펌프의 명판에 표시된 양정이 100m(토출압력 약 1MPa), 토출량이 500L/min이라고 하면 체절운전 시(토출량 0인 경우), 양정이 140m 이하가 되어야 한다. 즉 압력계 상의 압력이 1.4MPa이하가 되어야 한다.
2) 정격부하운전(100% 유량운전) 시험
가. 펌프토출측 밸브(①) 폐쇄상태, 성능시험배관상의 개폐밸브(②) 개방 및 유량조절밸브(③)를 서서히 개방하여 유량계의 지침이 정격토출량의 100%를 가리킬 때까지 개방한다.
나. 이때 압력계 상의 압력이 정격토출압력의 100% 이상이 되어야 한다.
다. 예를 들어 펌프의 명판에 표시된 양정이 100m(토출압력 약 1MPa), 토출량이 500L/min이라고 하면 유량계 지침이 500L/min을 가리킬 때의 양정이 100m 이상이 되어야 한다. 즉 압력계 상의 압력이 1MPa이상이 되어야 한다.
3) 최대운전(150% 유량운전) 시험
가. 펌프토출측 밸브(①) 폐쇄상태, 성능시험배관상의 개폐밸브(②) 개방 및 유량조절밸브(③)를 더욱 개방하여 유량계의 지침이 정격토출량의 150%를 가리킬 때까지 개방한다.
나. 이때 압력계 상의 압력이 정격토출압력의 65% 이상이 되어야 한다.
다. 예를 들어 펌프의 명판에 표시된 양정이 100m(토출압력 약 1MPa), 토출량이 500L/min이라고 하면 유량계 지침이 750L/min을 가리킬 때의 양정이 65m 이상이 되어야 한다. 즉 압력계 상의 압력이 0.65MPa이상이 되어야 한다.
⚬ 펌프성능 판단(예를 들어, 양정이 100m, 토출량이 500L/min인 펌프)
⚬ 제어반 점검 : 자동기동방식의 옥내소화전 설비의 동력제어반(MCC)과 감시제어반(수신반)에는 펌프의 “자동(AUTO), “정지(STOP)”, ”수동(HAND)”을 선택할 수 있는 스위치가 설치되어 있으며, 폄프의 선택스위치는 동력제어반과 감시제어반 모두 “자동(AUTO) 또는 연동”의 위치에 놓여 있어야 소화전 사용 시(방수구 개방 시) 자동으로 펌프가 기동하여 소화수를 정상압력으로 방출할 수 있다.
1) 동력제어반(MCC)의 스위치와 표시등 : 펌프운전 선택스위치는 자동(AUTO) 위치에 있는지 확인한다.
2) 감시제어반(수신반)의 스위치와 표시등
가. 펌프운전 선택스위치의 자동위치 여부 : 소화전 주펌프와 충압펌프 운전 선택스위치가 자동위치에 있는지 확인한다.
※ 동력제어반(MCC)이나 감시제어반(수신반)의 펌프운전 선택스위치가 어느 한쪽이라도 “수동(HAND)” 또는 “정지(STOP)” 위치에 있는 경우 화재 시 소화전 밸브를 개방(방수구를 개방)하더라도 소화펌프는 작동하지 않게 된다.
나. 각종 표시등은 소등되어 있는지 확인 : 펌프압력스위치 표시등(펌프 기동 시에만 점등)과 저수위감시스위치 표시등(수조의 수위가 낮을 때만 점등)이 소등되어 있는지 확인한다.
⚬ 옥내소화전함 점검
1) 소화전 함 주변 장애물 등 사용에 지장을 초래하는 물건적재 여부
2) 소화전함 상부 기동 표시등 및 사용설명서, 사용요령 표지(외국어 병기) 등 관리상태 여부 확인(사용 요령을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착)
3) 밸브와 호스 연결 및 정리상태 여부 확인
⚬ 옥내소화전 실기실습(작동순서)
⚬ 옥외소화전설비의 구조원리
1) 옥외소화전설비의 성능
가. 방수량 : 350L/min
나. 방수압력 : 2개의 소화전(설치개수가 1개인 경우에는 1개)을 동시 사용할 경우 각 노즐선단 방수압력이 0.25MPa 이상 0.7MPa 이하
다. 종류 : 지상용과 지하용(승하강식을 포함한다)으로 구분한다.
2) 수원의 용량 : 소화전 설치개수(2개 이상일 때는 2개)에 7㎥(350L/min×20min)를 곱한 양 이상일 것
⚬ 옥외소화전 설치기준
1)소방대상물의 각 부분으로부터 호스접결구까지의 수평거리 40m 이하가 되도록 설치
2) 호스 : 구경 65㎜
3) 옥외소화전설비에는 옥외소화전마다 그로부터 5m 이내의 장소에 소화전함을 다음과 같이 설치
가. 옥외소화전이 10개 이하 설치된 때 : 옥외소화전마다 5m 이내의 장소에 1개 이상의 소화전함 설치
나. 옥외소화전이 11개 이상 30개 이하 설치된 때 : 11개 이상의 소화전함을 각각 분산하여 설치
다. 옥외소화전이 31개 이상 설치된 때 : 옥외소화전 3개마다 1개 이상의 소화전함 설치
[출제 문제]
1. 다음 특정소방대상물의 옥내소화전 설치개수에 따른 최소 저수량을 구하시오.(단, 옥상수조의 저수량은 제외한다.)
4층 건물로서 옥내소화전이 1층에 5개, 2층에 3개, 3층에 2개, 4층에 2개 설치되어 있다.
① 5.2㎥
② 7.8㎥
③ 10㎥
④ 13㎥
[해설]옥내소화전 수원의 저수량
⑴ 옥내소화전의 설치개수가 가장 많은 층의 설치개수 N(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)에 2.6㎥(130L/min × 20min)를 곱한 양 이상 <호스릴 옥내소화전 설비 포함>
⑵ 30~49층 : N × 5.2㎥(130L/min × 40min) 이상
⑶ 50층 이상 : N × 7.8㎥(130L/min × 60min) 이상
[풀이] 옥내소화전 수원의 최소 저수량 = 2개(옥내소화전이 가장 많은 층의 설치개수 2개 이상인 경우 2개 적용) × 2.6㎥= 5.2㎥
답) 1번
2. 옥내소화전설비의 방수압력을 측정하였더니 법정 최소압력보다 0.05MPa 높게 측정되었다. 다음 점검표의 ㉠, ㉡에 들어갈 내용으로 옳은 것은?
구분
점검방법
점검결과
가압송수장치
옥내소화전 방수압력 적정여부
( ㉠ )
<방수압력 측정결과> 방수압력 : ( ㉡ ) MPa
① ㉠ 불량, ㉡ 0.12
② ㉠ 양호, ㉡ 0.17
③ ㉠ 양호, ㉡ 0.22
④ ㉠ 양호, ㉡ 0.7
[해설]옥내소화전설비의 성능
옥내소화전(2개 이상인 경우 2개)을 동시에 방수할 경우 각 소화전 노즐에서 법적 방수량 및 방수압력
⑴ 방수량 : 130L/min 이상
⑵ 방수압력 : 0.17MPa 이상 0.7MPa 이하
→ 옥내소화전설비의 법정 최소압력(0.17MPa) 보다 0.05MPa이 높게 측정되었으므로 ㉡은 0.22MPa이며 방수압력 측정값인 0.22MPa은 법적 방수압력 범위(0.17MPa 이상 0.7MPa 이하)에 해당하므로 ㉠은 양호이다.
답) 3번

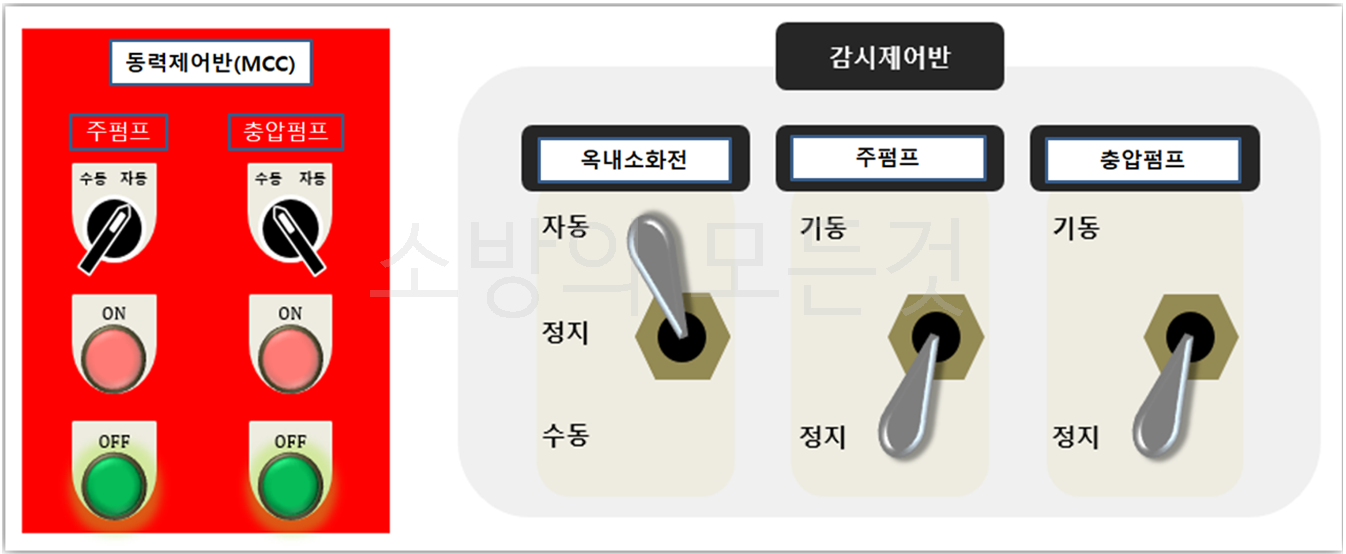

3. 옥내소화전설비의 동력제어반과 감시제어반을 나타낸 것이다. 옳지 않은 것은?
① 감시제어반은 정상상태로 유지관리 되고 있다.
② 동력제어반에서 주펌프 ON버튼을 누르면 주펌프는 기동하지 않는다.
③ 감시제어반에서 주펌프스위치를 기동위치로 올리면 주펌프는 기동한다.
④ 동력제어반에서 충압펌프를 자동위치로 돌리면 모든 제어반은 정상상태가 된다.
[해설]
⑴ 평상시 감시제어반 스위치의 경우 옥내소화전 선택스위치는 “자동(연동)” 위치에 있어야 하며, 주펌프스위치 및 충압펌프스위치는 “정지” 위치에 있어야 한다. 따라서, 감시제어반의 모든 스위치는 정상상태로 유지관리 되고 있다.
⑵ 동력제어반에서 주펌프를 수동으로 기동하기 위해서는 주펌프 선택스위치를 “수동”으로 전환하고 ON버튼을 눌러야 한다. 주펌프 선택스위치가 “자동”상태에서는 ON버튼을 눌러도 주펌프는 기동하지 않는다.
⑶ 감시제어반에서 주펌프를 수동으로 기동하기 위해서는 옥내소화전 선택스위치를 “수동”으로 전환하고 주펌프스위치를 “기동”으로 전환하면 주펌프가 수동으로 기동된다. 하지만, 옥내소화전 선택스위치가 “자동(연동)” 상태에서 주펌프스위치 만을 “기동”으로 전환하는 경우에는 주펌프가 기동 되지 않는다.
⑷ 동력제어반에서 충압펌프 선택스위치를 “자동” 위치로 돌리면 모든 제어반의 스위치는 정상상태가 된다.
⚬ 대형소화기 : 화재 시 사람이 운반할 수 있도록 운반대와 바퀴가 설치되어 있고 능력단위가 A급 화재 10단위 이상, B급 화재 20단위 이상인 것
⚬ 소화기의 적응화재
구분
의미 및 표시방법
A급화재 (일반화재)
나무, 섬유, 종이, 고무, 플라스틱류와 같은 일반 가연물이 타고 나서 재가 남는 화재. 소화기의 적응 화재별 표시는 ‘A’
B급화재 (유류화재)
인화성 액체, 가연성 액체, 석유, 그리스, 타르, 솔벤트, 래커, 알코올 등과 같은 유류가 타고나서 재가 남지 않는 화재. 소화기의 적응 화재별 표시는 ‘B’
C급화재 (전기화재)
전류가 흐르고 있는 전기기기, 배선과 관련된 화재. 소화기의 적응 화재별 표시는 ‘C’
K급화재 (주방화재)
주방에서 동식물유를 취급하는 조리기구에서 일어나는 화재. 소화기의 적응 화재별 표시는 ‘K’
⚬ ABC분말 소화기
적응화재
주성분
소화효과
ABC급
제1인산암모늄(NH4H2PO4)
질식, 부촉매(억제)
⚬ 가압식 소화기 : 본체용기 내부에 가압용 가스용기가 별도 설치되어 있으며, 현재는 생산 중단
⚬ 축압식 소화기 : 질소가스가 충전되어있으며 지시압력계의 녹색 범위(0.7~0.98MPa)가 사용가능한 범위
⚬ 분말소화기 내용연수 : 분말소화기의 내용연수는 10년으로 하고 내용연수가 지난 제품은 교체하거나 성능검사를 하여 합격한 소화기에 대해서 내용연수 등이 경과한 날의 다음 달부터 아래에 해당하는 기간 동안 연장하여 사용이 가능하다. 즉, 성능검사에 합격하면 계속해서 사용할 수 있다.
1) 내용연수 경과 후 10년 미만 된 소화기 : 성능검사 합격 후 3년 연장
2) 내용연수 경과 후 10년 이상 된 소화기 : 성능검사 합격 후 1년 연장
⚬ 분말소화기 폐기방법 : 생활폐기물 신고필증을 구매·부착하여 지정된 장소에 배출

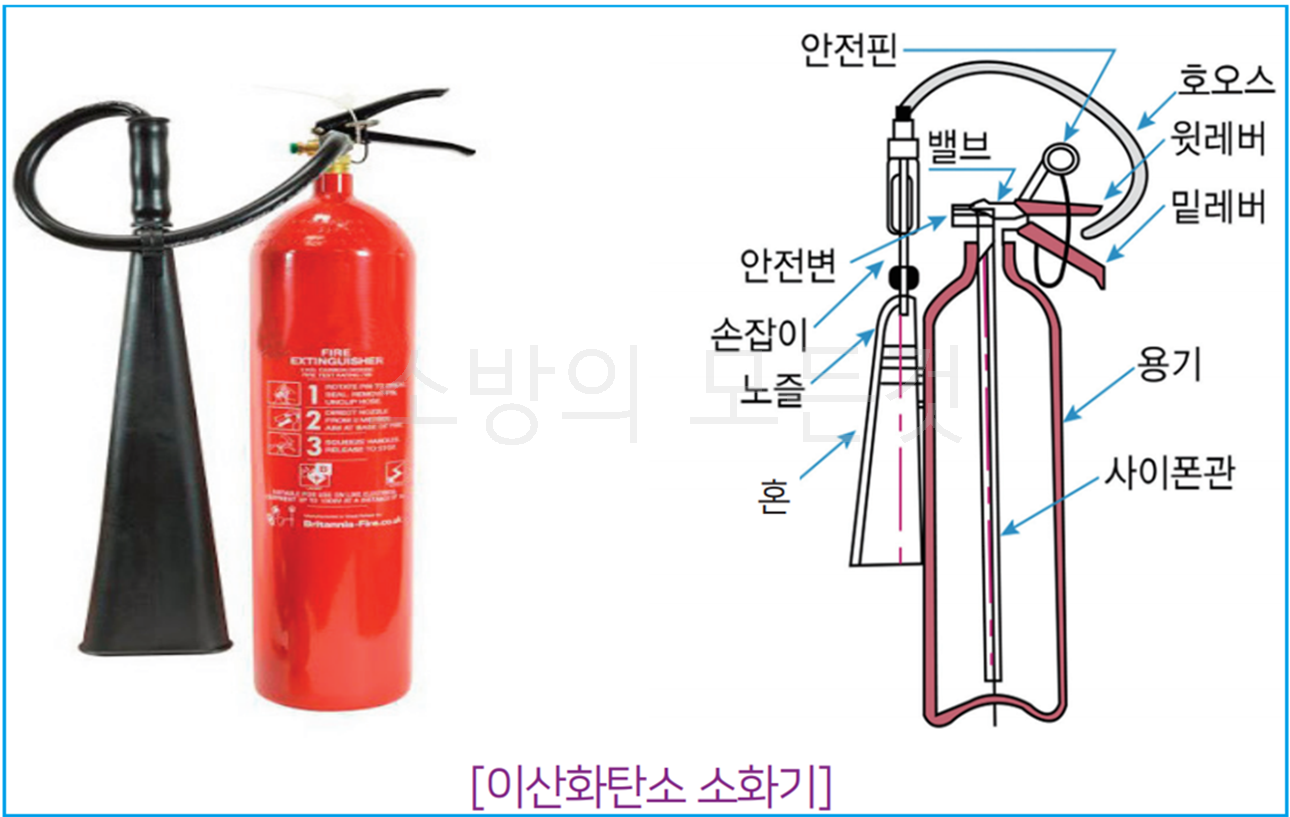

⚬ 이산화탄소 소화기(BC급 소화기) : 본체 용기에 충전된 이산화탄소를 레버식 밸브의 개폐에 의해 방사(지시압력계 없음, 내용연수 규정 없음)
⚬ 할론 소화기 : 부촉매 및 질식소화 효과
1) 종류
가. BC급 : 할론2402
나. ABC급 : 할론1211, 할론1301
2) 구조
가. 할론1211, 할론2402 : 지시압력계 부착(녹색범위가 정상 압력)
나. 할론1301 : 자체 고압으로 방사하며 지시압력계가 없다. 할론소화약제 중 가장 소화능력이 좋으며, 독성이 가장 적고 냄새가 없다.
⚬ 소화기구의 설치기준
▷ 특정소방대상물별 소화기구의 능력단위 기준
⚬ 소화기 설치기준
1) 각 층마다 설치
2) 소형소화기는 보행거리 20m 이내, 대형소화기는 보행거리 30m 이내 설치
3) 바닥면적이 33㎡이상으로 구획된 각 거실마다 추가 설치
4) 아파트의 경우 각 세대마다 설치
5) 능력단위가 2단위 이상이 되도록 소화기를 설치하는 경우 간이소화용구의 능력단위가 전체 능력단위의 2분의 1을 초과하지 아니하게 한다.(노유자 시설은 2분의 1 초과 가능)
6) 소화기구는 바닥으로부터 높이 1.5m 이하의 곳에 비치, “소화기”라고 표시한 표지를 보기 쉬운 곳에 부착한다.
⚬ 소화기의 점검(지시압력계) : 지시압력계가 녹색범위(0.7MPa~0.98MPa)에 있어야 정상이며, 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 재충전 또는 소화기 교체가 필요하다. 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.
⚬ 자동확산소화기 점검방법 : 약제 저장용기는 지시압력계가 설치되어 있으며 압력상태가 녹색의 범위 내에 있는지 확인한다. 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 자동확산소화기 교체가 필요하다. 또한 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.
⚬ 소화기 실습(사용순서)
1) 소화기를 불이 난 곳으로 옮긴다.(화점으로부터 2~3m 떨어짐)
2) 소화기를 바닥에 내려놓은 후 한 손은 소화기 몸통을 잡고 다른 한 손은 안전핀을 잡아 당긴다.
3) 한 손은 손잡이를, 다른 한 손은 노즐을 잡고 화점을 향하게 한다.
4) 소화가 완전히 될 때까지 약제를 화점을 향하여 골고루 방사한다.(손잡이를 누르자마다 놓거나 간헐적으로 누르지 않아야 하며, 바람을 등지고 화점을 향하여 비로 쓸 듯이 골고루 방사한다.)
⚬ 주거용 주방자동소화장치 설치대상 : 아파트등 및 오피스텔
⚬ 주거용 주방자동소화장치 점검내용
1) 가스누설탐지부 점검
2) 가스누설차단밸브 시험
3) 예비전원시험 : 전원 플러그를 뽑은 상태에서 수신부의 예비전원램프가 점등되면 정상
4) 감지부 시험
5) 제어반(수신부) 점검
6) 약제 저장용기 점검 : 지시압력계 점검(녹색 범위)
[출제 문제]
1. 아래의 건축물현황만을 보고 법적으로 설치하지 않아도 되는 소방시설은 무엇인가?
가. 층수 : 지상 7층(지하층 없음) 나. 연면적 : 3,500㎡(층당 바닥면적 500㎡) 다. 주용도 : 업무시설 라. 건축허가동의일 : 2018년 9월 5일
① 비상방송설비
② 옥내소화전설비
③ 옥외소화전설비
④ 스프링클러설비
[해설]
⑴ 비상방송설비 설치대상 : 연면적 3,500㎡이상
⑵ 옥내소화전설비 설치대상 : 업무시설의 경우 연면적 1,500㎡이상
⑶ 옥외소화전설비 설치대상 : 지상 1층 및 2층의 바닥면적 합계가 9,000㎡이상
⑷ 스프링클러설비 설치대상 : 층수가 6층 이상
답) 3번
2. 바닥면적이 700㎡인 근린생활시설에 3단위 소화기의 최소 설치 개수는? (단, 주요 구조부는 내화구조이고, 벽 및 반자의 실내와 면하는 부분이 불연재료이다.)
①1개
②2개
③3개
④ 4개
[해설]특정소방대상물별 소화기구의 능력단위 기준
⑴ 주요 구조부는 내화구조이고, 벽 및 반자의 실내와 면하는 부분이 불연재료로 된 근린생활시설의 기준 바닥면적은 200㎡(100㎡× 2배)이다.
⑵ 따라서, 바닥면적 700㎡를 기준 바닥면적 200㎡로 나누면 능력단위 4단위 이상의 소화기가 필요하다.
⇒ 700㎡÷ 200㎡= 3.5 ≒ 4단위(절상)
⑶ 능력단위가 3단위의 소화기를 설치하므로 소화기는 2개 이상(최소 2개)을 설치하여야 한다.
✔ 2급 강습교육과정이 4일에서 5일로 확대됨에 따라 건축법과 공사현장 소방안전관리, 소방안전관리자 업무수행 기록일지 작성 등 일부 내용이 추가됨.
제4편 피난시설, 방화구획 및 방화시설의 유지·관리
⚬ 방화구획 기준
주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적이 1,000㎡를 넘는 것은 다음 기준에 의한 방화구획을 하여야 한다.
⚬ 방화구획의 구조
1) 방화구획으로 사용하는 60분+방화문 또는 60분방화문은 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
2) 외벽과 바닥 사이에 틈이 생긴 때나 급수관·배전관 그 밖의 관이 방화구획으로 되어있는 부분을 관통하는 경우 그로 인하여 방화구획에 틈이 생긴 때에는 그 틈을 내화시간 이상 견딜 수 있는 내화채움성능이 인정된 구조로 메울 것
3) 환기·난방 또는 냉방시설의 풍도가 방화구획을 관통하는 경우에는 그 관통 부분 또는 이에 근접한 부분에 다음 기준에 적합한 댐퍼를 설치할 것. 다만, 반도체공장 건축물로서 방화구획을 관통하는 풍도의 주위에 스프링클러헤드를 설치하는 경우에는 그렇지 않다.
가. 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 주방 등 연기가 항상 발생하는 부분에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
나. 국토교통부장관이 정하여 고시하는 비차열성능 및 방연성능 등의 기준에 적합할 것
⚬ 방화구획 중점 확인사항
1) 방화구획을 관통하는 배관, 덕트, 케이블트레이 등 틈새상태
2) 방화구획 관통 덕트에 방화댐퍼 설치 여부
3) 필로티 구조 1층 거실의 계단실 부분과 복도의 구획 여부
4) 필로티 구조 1층 거실과 승강기의 승강로 부분의 구획 여부
⚬ 피난계단의 종류 및 피난 시 이동경로
⚬ 피난시설, 방화구획 및 방화시설 관련 금지행위
1) 피난시설, 방화구획 및 방화시설의 폐쇄(잠금 포함)행위
가. 피난·방화시설을 화재 시 사용할 수 없도록 폐쇄하는 행위
나. 계단, 복도 등에 방범철책(창) 등을 설치하여 화재 시 피난할 수 없도록 하는 행위
다. 비상구 등에 잠금장치(고정식 잠금장치 등)를 설치하여 누구나 쉽게 열 수 없도록 하는 행위
라. 용접, 조적, 쇠창살, 석고보드 또는 합판 등으로 비상(탈출)구의 개방이 불가능하도록 하는 행위
마. 기타 객관적인 판단하에 누구라도 폐쇄라고 볼 수 있는 행위
2) 피난시설, 방화구획 및 방화시설의 훼손행위
가. 방화문을 철거(제거)하는 행위나 방화문에 고임장치(도어스톱) 등 설치 또는 자동폐쇄장치를 제거하여 그 기능을 저해하는 행위
나. 배연설비가 작동되지 아니하도록 기능에 지장을 주는 행위
다. 기타 객관적인 판단하에 누구라도 피난·방화시설을 훼손하였다고 볼 수 있는 행위(구조적인 시설을 물리력을 가하여 훼손한 때)
3) 피난시설, 방화구획 및 방화시설의 주위에 물건적치 또는 장애물 설치행위
가. 계단, 복도(통로) 또는 출입구에 물건을 쌓아놓거나 또는 장애물을 방치하는 행위
나. 계단 또는 복도에 방법철책(쇠창살)을 설치하는 행위
▷ 방법철책에 고정식 잠금장치를 설치하는 행위는 피난·방화시설의 폐쇄행위에 해당
다. 자동방화셔터 주위에 물건 또는 장애물을 방치하거나 설치하여 그 기능에 지장을 주는 행위
4) 피난시설, 방화구획 및 방화시설의 변경행위
가. 방화구획 및 내부마감재료를 임의로 변경하여 건축법령에 위반하였다고 볼 수 있는 행위
① 임의구획으로 무창층을 발생하게 하는 행위
② 방화구획에 개구부를 설치하여 그 기능에 지장을 주는 행위 등
나. 방화문을 철거하고 목재, 유리문 등으로 변경하는 행위
다. 기타 객관적인 판단하에 누구라도 피난·방화시설을 변경하여 건축법령에 위반하였다고 볼 수 있는 행위
⚬ 피난시설, 방화구획 및 방화시설의 관리에 대한 조치명령권자 : 소방본부장 또는 소방서장
⚬ 옥상광장 등의 설치
1) 옥상광장 또는 2층 이상인 층에 노대(외기에 노출된 발코니) 등의 주위에는 1.2미터 이상의 난간을 설치하여야 한다.
2) 옥상광장 설치 대상 : 5층 이상의 층이 다음 용도로 쓰이는 경우
가. 근린생활시설 중 공연장·종교집회장·인터넷컴퓨터게임시설제공업소(해당 용도로 사용하는 바닥면적의 합계가 각각 300제곱미터 이상인 경우)
나. 문화 및 집회시설(전시장 및 동·식물원은 제외)
다. 종교시설, 판매시설
라. 위락시설 중 주점영업 또는 장례시설
3) 옥상으로 통하는 출입문에 비상문자동개폐장치를 설치해야 하는 대상
가. 위의 “2)”에 따라 피난 용도로 쓸 수 있는 옥상광장 설치 대상
나. 피난 용도로 쓸 수 있는 광장을 옥상에 설치하는 다음의 건축물
① 다중이용 건축물
② 연면적 1천 제곱미터 이상인 공동주택
③ 옥상공간을 확보하여야 하는 대상의 옥상 출입문

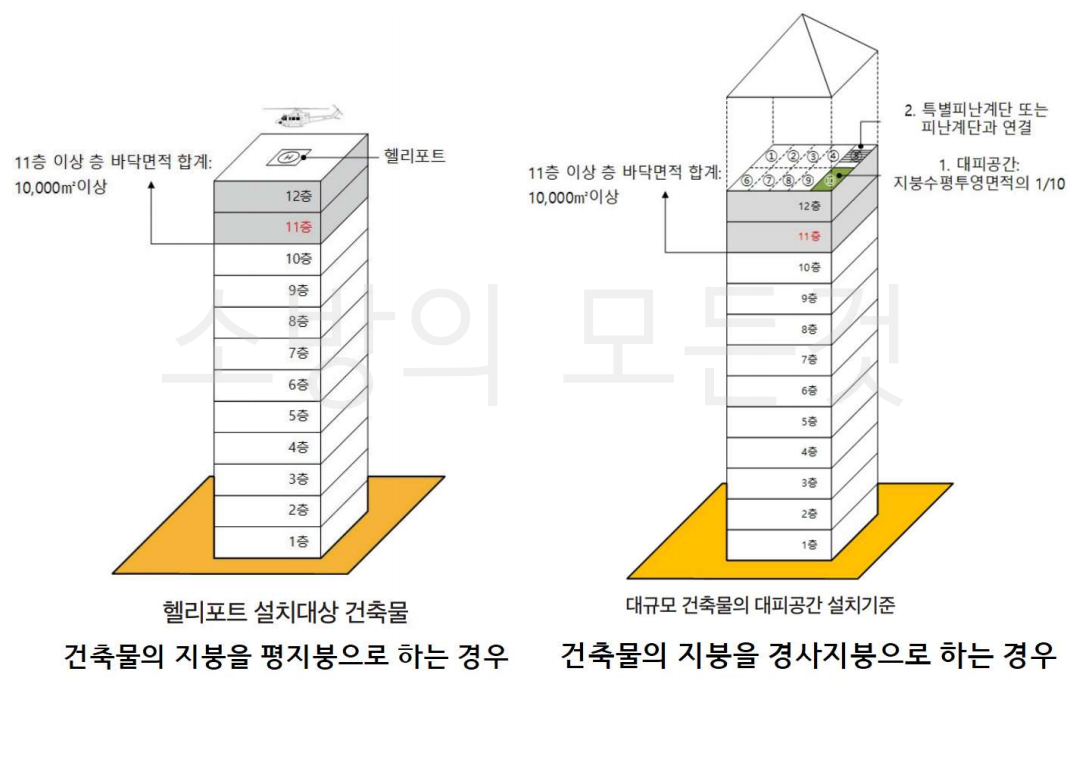

4) 옥상공간을 확보하여야 하는 대상 : 11층 이상인 건축물로서 11층 이상인 층의 바닥면적의 합계가 1만 제곱미터 이상인 건축물
[출제 문제]
1. 다음 중 방화구획의 기준으로 옳지 않은 것은?
①10층 이하의 층은 바닥면적 500㎡이내마다 구획한다.
②11층 이상의 층은 바닥면적 200㎡이내마다 구획한다.
③매층마다 구획한다.
④ 스프링클러설비 설치 시 기준면적의 3배 이내마다 구획한다.
[해설] 방화구획기준
주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적이 1,000㎡를 넘는 것은 다음 기준에 의한 방화구획을 하여야 한다.
✔ 2급 강습교육과정이 4일에서 5일로 확대됨에 따라 건축법과 공사현장 소방안전관리, 소방안전관리자 업무수행 기록일지 작성 등 일부 내용이 추가됨.
제3편 화기취급 감독 및 화재위험작업 허가·관리
⚬ 화기취급 작업은 용접, 용단, 연마, 땜, 드릴 등 화염 또는 불꽃(스파크)를 발생시키는 작업 또는 가연성 물질의 점화원이 될 수 있는 모든 기기를 사용하는 작업을 말한다.
⚬ 화기취급작업 안전관리 규정
1) 위험물이 있어 폭발이나 화재가 발생할 우려가 있는 장소 또는 그 상부에서 불꽃이나 아크를 발생하거나 고온으로 될 우려가 있는 화기·기계·기구 및 공구 등을 사용해서는 안된다.
2) 위험물, 인화성 유류 및 인화성 고체가 있을 우려가 있는 배관, 탱크 또는 드럼 등의 용기에 대하여 사전에 해당 위험물질을 제거하는 등 화재 및 폭발 예방조치를 한 후가 아니면 화재 위험작업을 할 수 없다.
3) 통풍이나 환기가 충분하지 않은 장소에서 화재위험작업을 하는 경우에는 통풍 및 환기를 위하여 산소 사용이 불가하며, 가연성물질이 있는 장소에서 화재위험작업을 하는 경우에는 다음 사항을 준수하여야 한다.
가. 작업 준비 및 작업 절차 수립
나. 작업장 내 위험물의 사용 보관 현황 파악
다. 화기작업에 따른 인근 가연성물질에 대한 방호조치 및 소화기구 비치
라. 용접불티 비산방지덮개, 용접방화포 등 불꽃, 불티 등 비산방지장치
마. 인화성 액체의 증기 및 인화성 가스가 남아있지 않도록 환기 등의 조치
바. 작업근로자에 대한 화재예방 및 피난교육 등 비상조치
4) 불꽃·불티 등의 비산방지 등 안전조치 이행 후 작업자에게 화재위험 작업을 하도록 해야 한다.
5) 화재위험 작업이 시작되는 시점부터 종료될 때까지 [작업내용, 작업일시, 안전점검 및 조치]에 관한 사항을 작업장소에 서면으로 게시해야 한다.
6) 다음의 어느 하나에 해당하는 장소에서 용접·용단 작업을 하도록 하는 경우에는 화재감시자를 지정하여 용접·용단 작업 장소에 배치하여야 한다. 다만, 같은 장소에서 상시·반복적으로 용접·용단작업을 할 때 경보용 설비·기구, 소화설비 또는 소화기가 갖추어진 경우에는 화재감시자를 지정·배치하지 않을 수 있다.
가. 작업반경 11m 이내에 건물구조 자체나 내부에 가연성물질이 있는 장소
나. 작업반경 11m 이내의 바닥 하부에 가연성물질이 11m 이상 떨어져 있지만 불꽃에 의해 쉽게 발화될 우려가 있는 장소
다. 가연성물질이 금속으로 된 칸막이·벽·천장 또는 지붕의 반대쪽 면에 인접해 있어 열전도나 열복사에 의해 발화될 우려가 있는 장소
7) 화재감시자의 업무
가. 위 6)호의 “가~다”에 해당하는 장소에 가연성물질이 있는지 여부의 확인
나. 가스 검지, 경보 성능을 갖춘 장치의 작동 여부의 확인
다. 화재 발생 시 사업장 내 근로자의 대피 유도
사업주는 배치된 화재감시자에게 업무 수행에 필요한 확성기, 휴대용 조명기구 및 화재 대피용 마스크 등 대피용 방연장비를 지급해야 한다.
8) 화재 또는 폭발의 위험이 있는 장소에서 다음의 화재 위험이 있는 물질을 취급하는 경우에는 화기의 사용을 금지해야 한다.
→ 폭발성 물질 및 유기과산화물, 물반응성 물질 및 인화성 고체, 인화성 가스 등 위험물질
9) 건축물, 화학설비 또는 위험물 건조설비가 있는 장소, 그 밖에 위험물이 아닌 인화성 유류 등 폭발이나 화재의 원인이 될 우려가 있는 물질을 취급하는 장소에는 소화설비를 설치해야 하며, 건축물 등의 규모, 넓이 및 취급하는 물질의 종류 등에 따라 예상되는 폭발이나 화재를 예방하기에 적합해야 한다.
10) 화로, 가열로, 가열장치, 소각로, 철제굴뚝, 화재를 일으킬 위험이 있는 설비 및 건축물과 인화성 액체 사이에는 안전거리를 유지하거나 불연성 물체를 차열재료로 방호하여야 한다.
11) 흡연장소 및 난로 등 화기를 사용하는 장소에 화재예방에 필요한 설비를 설치해야 하며, 화기를 사용한 사람은 불티가 남지 않도록 뒤처리를 확실하게 해야 한다.
12) 소각장을 설치하는 경우 화재가 번질 위험이 없는 위치에 설치하거나, 불연성 재료로 설치해야 한다.
⚬ 용접 및 용단
1) 용접 : 접합하고자 하는 둘 이상의 물체(주로 금속)의 접합 부분에 존재하는 방해물질을 제거하여 결합시키는 과정으로 주로 열을 통하여 두 금속을 용융시켜 물체(금속)을 접합하는 것을 말한다.
2) 용단 : 고체 금속을 절단하는 것을 말하며 금속 절단 부분에 산화 반응 등을 일으켜 그 열로 재료를 녹여서 절단하는 것을 말한다.
⚬ 용접방법에 따른 분류
1) 아크(Arc) 용접 : 전기회로에 있는 2개의 금속을 서로 접촉시켜 전류를 흐르게 하고 이를 조금 떼어 놓으면 청백색의 아크(Arc)가 발생하여 고열이 발생하게 된다. 이 고열로 금속 부분이 일부 기화가 되며 통전 상태의 전류흐름은 계속 유지가 된다. 이로 인하여 고열은 금속을 용융시키는 것이 가능하고 금속을 용착시키는 용접을 아크용접이라고 한다. 아크 용접의 최고온도는 약 6,000℃에 이르며 일반적으로 3,500~5,000℃ 정도의 고열이 발생된다.
2) 가스용접(용단) : 가스용접은 가연성 가스와 산소와의 반응에서 생기는 가스 연소열을 용접의 열원으로 사용하는 용접법이다. 가연성 가스로는 주로 아세틸렌(C2H2), 프로판(C3H8), 부탄(C4H10), 수소(H2) 등이 사용되며, 그 중 산소-아세틸렌은 화염의 온도가 높고 화염조절이 용이하여 일반적으로 사용된다.
⚬ 용접작업의 화재 위험성
1) 스패터(Spatter) 현상 : 작은 입자의 용적들이 비산되는 현상으로 불티가 튀기는 현상을 스패터 현상이라 한다.
2) 용접(용단) 작업시 비산 불티의 특성
가. 비산거리는 실내에서 무풍 시 약 11m 정도
나. 용접(용단) 작업 시 수천개의 비산된 불티 발생
다. 비산불티는 풍향, 풍속 등에 의해 비산거리 상이
라. 비산불티는 약 1,600℃ 이상의 고온체
마. 발화원이 될 수 있는 비산불티 크기의 직경은 약 0.3~3mm
바. 비산 불티는 짧게는 작업과 동시에부터 수분 사이, 길게는 수시간 이후에도 화재 가능성이 있음
사. 용접(용단) 작업 시 작업높이, 철판두께, 풍속 등에 따른 불티의 비산거리는 조건 및 환경에 따라 상이
⚬ 용접·용단 작업자의 주요 재해발생원인 및 대책
⚬ 화기취급작업의 일반적인 절차
⚬ 화재위험작업의 관리감독 절차
1) 화재안전 감독자(감독관)는 예상되는 화기작업의 위치를 확정하고, 화기작업의 시작 전, 작업현장의 화재안전조치 상태 및 예방책을 확인한다.
2) 작업현장의 준비상태가 확인되고, 화재안전 감시자가 현장에 배치된 후, 화재안전 감독자(감독관)는 서명을 하고 화기작업허가서를 발급한다.
3) 화기작업 허가서는 작업구역 내 게시하여, 해당 작업현장 내의 작업자와 관리자가 화기 작업에 대한 사항을 인지할 수 있도록 한다.
4) 화기작업 중 화재감시자는 작업 중은 물론, 휴식시간 및 식사시간 등에도 해당 현장에 대한 감시활동을 계속 진행하며, 화재발생 시 초동대처가 가능한 상태의 대응준비를 갖추어야 한다.
5) 작업완료 시 화재감시자는 해당작업구역 내에 30분 이상 더 상주하면서 발화 및 착화 발생 여부에 대한 감시를 진행함. 이 때 작업구역의 직상, 직하층에 대한 점검도 병행함(점검 확인 후 허가서 확인란에 서명)
6) 화재안전 감독자(감독관)에게 작업 종료를 통보 : 작업통보 이후 추가적으로 3시간 이후까지는 순찰점검 등을 통한 현장 관찰 필요
7) 전체 작업 및 감시감독시간 완료 시 화재안전 감독자(감독관)는 해당 구역에 대한 최종점검 및 확인 후 허가서에 서명하여 작업완료를 확인(확인 날인된 허가서는 작업 기록으로 보관)
⚬ 화기취급작업 안전수칙
⚬ 용어의 정리
1) 위험물 : 인화성 또는 발화성 등의 성질은 가지는 것으로서 대통령령이 정하는 물품
2) 지정수량 : 위험물의 종류별로 위험성을 고려하여 대통령령이 정하는 수량으로서 제조소등의 설치허가 등에 있어서 최저의 기준이 되는 수량
⚬ 위험물 안전관리자 선임 및 해임 : 제조소등의 관계인은 지정수량 이상의 위험물을 취급하는 경우 위험물 취급에 관한 자격이 있는 자를 안전관리자로 선임하며, 해임하거나 퇴직한 때에는 그날로부터 30일 이내에 다시 선임하고, 선임한 날로부터 14일 이내에 관할 소방본부장 또는 소방서장에게 신고한다.
⚬ 위험물 류별 특성(1류에서 6류까지 분류)
1) 제1류 위험물 : 산화성 고체
가. 강산화제로서 다량의 산소 함유
나. 가열, 충격, 마찰 등에 의해 분해, 산소 방출
2) 제2류 위험물 : 가연성 고체
가. 저온 착화하기 쉬운 가연성 물질
나. 연소 시 유독가스 발생
3) 제3류 위험물 : 자연발화성 물질 및 금수성 물질
가. 물과 반응하거나 자연발화에 의해 발열 또는 가연성가스 발생
나. 용기 파손 또는 누출에 주의
4) 제4류 위험물 : 인화성 액체
가. 인화가 용이
나. 대부분 물보다 가볍고, 증기는 공기보다 무거움
다. 주수소화 불가능한 것이 대부분임
5) 제5류 위험물 : 자기반응성 물질
가. 가연성 산소를 함유하여 자기연소
나. 가열, 충격, 마찰 등에 의해 착화, 폭발
다. 연소속도가 매우 빨라서 소화곤란
6) 제6류 위험물 : 산화성 액체
가. 강산으로 산소를 발생하는 조연성 액체(자체는 불연)
나. 일부는 물과 접촉하여 발열
⚬ 제4류 위험물 공통적인 성질
1) 인화하기 쉽다
2) 증기는 대부분 공기보다 무겁다
3) 증기는 공기와 혼합되어 연소·폭발한다
4) 착화온도가 낮은 것은 위험하다
5) 대부분 물보다 가볍고, 대부분 물에 녹지 않는다
⚬ 주요 전기화재 원인
1) 전선의 합선(단락)에 의한 발화
2) 누전에 의한 발화
3) 과전류(과부하)에 의한 발화
4) 규격미달의 전선 또는 전기기계기구 등의 과열, 배선 및 전기기계기구 등의 절연 불량 또는 정전기 불꽃으로 인한 발화
⚬ 전기화재 예방요령
1) 하나의 콘센트에 여러 가지 전기기구를 꽂아서 사용하지 않는다.
2) 사용하지 않는 기구는 전원을 끄고 플러그를 뽑아 둔다.
3) 플러그를 뽑을 때는 선을 당기지 말고 몸체를 잡고 뽑는다.
4) 과전류 차단장치를 설치한다.
5) 규격 퓨즈를 사용하고 끊어질 경우 그 원인을 조치한다.
6) 전기시설 설치 시 전문 면허업체에 의뢰하여 정확하게 시공한다.
7) 콘센트에 플러그는 흔들리지 않게 완전히 꽂아 사용한다.
8) 누전차단기를 설치하고 월 1~2회 동작 여부를 확인한다.
9) 전선은 묶거나 꼬이지 않도록 한다.
10) 전기담요는 접힌 부분에 열이 발생하므로 밟거나 접어서 사용하지 않는다.
11) 비닐전선은 열에 약하므로 백열전등이나 전열기구 등 고열을 발생하는 기구에는 고무코드 전선을 사용한다.
12) 비닐장판이나 양탄자 밑으로는 전선이 지나지 않도록 한다.
13) 전기기구는 “KS” 제품을 사용하고 사용 전 사용설명서를 읽어본다.
14) 전선이 쇠붙이나 움직이는 물체와 접촉되지 않도록 한다.

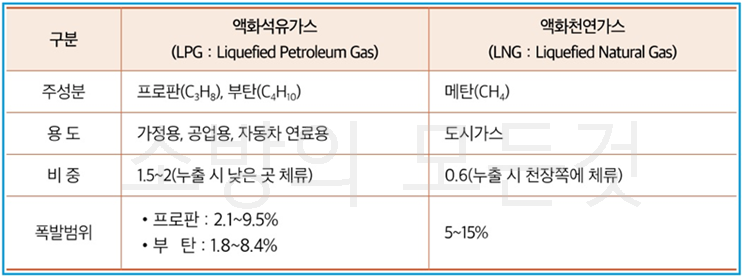

⚬ 연료가스의 종류와 특성

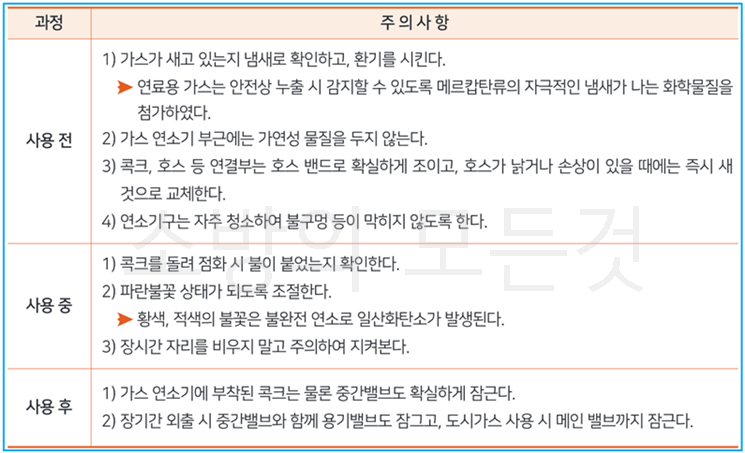

⚬ 가스 사용 시 주의사항
⚬ 가스누설경보기 설치 위치
1) 증기비중이 1보다 작은 가스의 경우(LNG : 도시가스)
가. 가스 연소기로부터 수평거리 8m 이내 위치에 설치
나. 탐지기의 하단은 천장면의 하방 30㎝ 이내의 위치에 설치
2) 증기비중이 1보다 큰 가스의 경우(LPG)
가. 가스 연소기 또는 관통부로부터 수평거리 4m 이내의 위치에 설치
나. 탐지기의 상단은 바닥면의 상방 30㎝ 이내의 위치에 설치
[출제 문제]
1. 다음 위험물의 공통적인 특징으로 옳지 않은 것은?
휘발유, 경유, 중유
① 인화가 용이한 물질들이다
② 물 보다 가볍고, 증기는 공기보다 무겁다.
③ 주수소화가 불가능하다
④ 강산화제로서 다량의 산소를 함유하고 있다.
[해설]제4류 위험물(휘발유, 경유, 중유 등) 특징
⑴ 인화가 용이
⑵ 대부분 물보다 가볍고, 증기는 공기보다 무거움
⑶ 주수소화 불가능한 것이 대부분임
답) 4번
2. 전기화재의 주요 원인으로 옳지 않은 것은?
① 누전차단기 고장에 의한 발화
② 전선이 무거운 물건 등에 눌렸을 때 단락에 의한 발화
③ 배선 및 전기기계기구 등의 절연으로 인한 발화
④ 멀티콘센트의 허용전류를 초과해서 발생하는 과전류에 의한 발화
[해설]
배선 및 전기기계기구 등의 절연은 전기화재를 방지해 준다.
답) 3번
3. 다음 표는 LPG와 LNG에 대한 내용이다.
구분
LPG
LNG
주성분
C3H8, C4H10
(a)
용도
가정용, 공업용, 자동차 연료용
도시가스
비중
(b)
(c)
폭발범위
- 프로판 : 2.1~9.5% - 부탄 : 1.8~8.4%
5~15%
이에 대한 설명으로 옳은 내용을 모두 고르시오.
가. (a)는 메탄이다. 나. (b)는 (c)보다 값이 작다. 다. LNG 가스누출 탐지기 하단은 천장면의 하방 30㎝ 이내의 위치에 설치한다. 라. 온도와 압력이 높아질수록 폭발범위는 보통 좁아진다.
⚬ 연소의 정의 : 연소란 가연물이 공기 중의 산소 또는 산화제와 반응하여 열과 빛을 발생하면서 산화하는 현상을 말한다.
⚬ 연소의 3요소(가산점): 가연성물질, 산소공급원, 점화에너지
⚬ 연소의 4요소 : 가연성물질, 산소공급원, 점화에너지, 화학적인 연쇄반응
⚬ 불연성 물질
1) 불활성 기체 : 헬륨, 네온, 아르곤 등
2) 산소와 화학반응을 일으킬 수 없는 물질 : 물, 이산화탄소 등
3) 흡열반응하는 물질 : 질소 또는 질소산화물 등
4) 자체가 연소하지 않는 물질 : 돌, 흙 등
⚬ 가연성 물질의 구비조건
1) 산소와의 친화력이 크다.
2) 활성화에너지가 작다.(작은 에너지로 불이 잘 붙게 된다.)
3) 열전도율이 작다.(외부로부터 받은 열의 축적이 잘되어 연소가 쉬워진다.)
4) 연소열이 크다.
5) 비표면적이 크다.
6) 연쇄반응을 일으킬 수 있다.
⚬ 산소공급원
1) 공기 중에 산소는 약 21vol% 존재한다.
2) 산화성물질 : 1류위험물(산화성고체), 6류위험물(산화성액체)
3) 자기반응성물질 : 분자 내에 가연물과 산소를 충분히 함유하고 있는 제5류위험물(자기반응성물질)
⚬ 점화원
1) 전기불꽃
2) 충격 및 마찰
3) 단열압축
4) 불꽃 및 고온표면
5) 정전기 불꽃
6) 자연발화
7) 복사열
⚬ 정전기에 의한 재해 방지하기 위한 예방대책
1) 정전기 발생이 우려되는 장소에 접지시설을 한다.
2) 실내의 공기를 이온화하여 정전기 발생을 예방한다.
3) 습도를 70% 이상으로 유지한다.
4) 전기 저항이 큰 물질은 대전이 용이하므로 전도체 물질을 사용한다.
⚬ 연쇄반응 : 물질이 활성화된 상태 라디칼, 극도로 불안정한 과도기적 물질로서 주변의 분자와 반응하여 공격하려는 성향, 즉 반응성이 매우 강하다.
⚬ 연소용어
1) 인화점(인화온도) : 연소범위에서 외부의 직접적인 점화원에 의해 인화될 수 있는 최저온도, 즉 공기 중에서 가연물 가까이 점화원을 투여하였을 때 착화되는 최저의 온도이다.
▷ 휘발유의 인화점 : -43℃
2) 발화점(착화점, 발화온도) : 외부의 직접적인 에너지 공급 없이(점화원 없이) 물질 자체의 열 축적에 의하여 착화(발화)가 되는 최저 온도. 보통은 인화점보다 수 백도가 높은 온도이다.
3) 연소점 : 발생한 화염이 꺼지지 않고 지속되는 온도, 5초 이상 연소상태가 유지되는 온도
※ 동일 물질의 경우 온도가 높은 순으로 나열하면 발화점 > 연소점 > 인화점 순이 된다.
⚬ 연소(폭발)범위
1) 연소(폭발)범위 : 가연성 기체가 공기 중에 섞여 가연성혼합기를 만드는데 이때 이 혼합기의 농도가 적정한 농도범위 내에 있어야만 연소가 발생할 수 있다.
2) 연소하한계와 연소상한계 : 공기 중에서 가연성기체의 수가 너무 적어서 연소가 발생할 수 없는 한계를 연소하한계라고 하며, 반대로 가연성기체의 수가 너무 많아서 연소가 발생할 수 없는 한계를 연소상한계라고 한다. 즉, 가연성기체가 공기 중에 섞여 가연성혼합기를 형성하여 연소가 발생되기 위해서는 가연성기체 농도는 연소하한계와 연소상한계 사이의 농도로 유지되어 있고 점화원을 만나는 경우에 연소 또는 폭발이 일어난다.
⚬ 화재의 분류
1) 일반화재(A급화재) : 연소 후 재를 남기며 보통화재라고 불리며 화재를 소화할 때 냉각효과가 가장 효율적이므로 다량의 물 또는 수용액으로 냉각소화가 적응성이 있다.
2) 유류화재(B급화재) : 연소 후 재를 남기지 않으며, 연소열이 크고 연소성이 좋기 때문에 일반화재보다 위험하다. 소화를 위해서는 포 등을 이용한 질식·냉각소화가 적응성이 있다.
3) 전기화재(C급화재) : 전류가 흐르고 있는 전기기기, 배선과 관련된 화재
4) 금속화재(D급화재) : 금속화재용 분말소화약제나 건조사 등을 사용
5) 주방화재(K급화재) : 주방에서 동식물유를 취급하는 조리기구에서 일어나는 화재이며, 연소표면을 차단하는 비누화 작용 및 식용유 자체의 온도를 발화점 이하로 빠르게 하강시키는 냉각작용이 필요
⚬ 열전달
1) 전도 : 직접 접촉하여 전달. 가늘고 긴 금속막대의 한 끝을 불꽃으로 가열하면 불꽃이 닿지 않은 다른 부분에도 열이 전달되어 뜨거워지는 현상은 전도이다.
2) 대류 : 기체 혹은 액체와 같은 유체의 흐름에 의하여 열이 전달
3) 복사 : 화재 시 열의 이동에 가장 크게 작용하는 열 이동방식으로 모든 물체의 온도 때문에 열에너지를 파장의 형태로 계속적으로 방사하며, 그렇게 방사하는 에너지를 열복사라고 한다. 또한 햇볕을 쬐면 따뜻한 것은 복사열을 받기 때문이다. 화재에서 화염의 접촉 없이 연소가 확산되는 현상은 복사열에 의한 것으로 볼 수 있다.
⚬ 연기 : 실내 가연물에 열분해를 일으켜서 방출시키는 열분해 생성물 및 미반응 분해물을 말한다.
⚬ 연기의 확산속도
사람 보행속도
수평방향
수직방향
일반
농연, 계단실
1~1.2m/s
0.5~1m/s
2~3m/s
3~5m/s
⚬ 연소생성물
1) 일산화탄소(CO) : 무색·무취·무미의 환원성이 강한 가스로서 유독성 가스인 포스겐(COCl2)을 생성하기도 하며 인체 내의 헤모글로빈과 결합하여 산소의 운반기능을 약화시켜 질식하게 한다.
2) 이산화탄소(CO2) : 무색·무취·무미의 기체로서 공기보다 무거우며 가스 자체는 독성이 거의 없으나 다량이 존재할 때 사람의 호흡 속도를 증가시키고 혼합된 유해 가스의 흡입을 증가시켜 위험을 가중시킨다.
3) 기타 : 황화수소(H2S), 이산화황(SO2), 암모니아(NH3), 시안화수소(HCN), 포스겐(COCl2)
⚬ 건물 화재성상 단계
1) 초기
2) 성장기 : 실내온도는 급격히 상승하여 이후 천장 부근에 축적된 가연성가스가 착화되면 실내 전체가 화염에 휩싸이는 플래시오버(화염에서 발생한 복사열에 의해 내장재나 가구 등이 일시에 발화점에 이르러 가연성 가스가 축적되면서 일순간에 폭발적으로 전체가 화염에 휩싸이는 현상) 상태로 된다.
3) 최성기
가. 실내 전체에 화염이 충만하며, 연소가 최고조에 달한다.
나. 내화구조의 경우 20~30분이 되면 최성기에 이르며 실내온도는 통상 800~1050℃에 달한다.
다. 목조건물은 타기 쉬운 가연물로 되어 있기 때문에 최성기까지 약 10분이 소요되며 이때의 실내온도는 1100~1350℃에 달한다.
4) 감쇠기(감퇴기) : 가연물은 대부분 타버리고 화세가 감쇠하면서 온도는 점차 내려가기 시작한다.
⚬ 소화방법
1) 제거소화 : 가연물을 제거함으로써 연소반응을 중지시켜 소화하는 방법
가. 가스밸브의 폐쇄
나. 가연물 직접 제거 및 파괴
다. 촛불을 입으로 강하게 불어 가연성 증기를 순간적으로 날려 보내는 방법
라. 산불화재 시 진행 방향의 나무 등의 가연물 제거
2) 질식소화 : 공기 중의 산소농도를 21%에서 15% 이하로 떨어트려 소화시키는 방법
가. 불연성 기체로 연소물을 덮는 방법
나. 불연성 포(Foam)로 연소물을 덮는 방법
다. 불연성 고체로 연소물을 덮는 방법
3) 냉각소화 : 가연물로부터 열을 뺏어 연소물을 착화온도 이하로 내려서(냉각함으로써) 소화하는 방법으로 가장 일반적인 소화방법
가. 주수에 의한 냉각소화
나. 이산화탄소 소화약제에 의한 냉각작용
4) 억제소화 : 연소의 4요소 중 연쇄반응을 약화시켜 연소가 계속되는 것을 불가능하게 하여 소화하는 것(화학적 작용에 의한 소화방법)
가. 할론, 할로겐화합물 소화약제에 의한 억제(부촉매)작용
나. 분말소화약제에 의한 억제(부촉매) 작용
⚬ 소화약제 종류에 따른 소화효과
1) 물소화약제 : 냉각, 질식효과
2) 포소화약제 : 냉각, 질식효과
3) 분말소화약제 : 질식, 억제(부촉매) 효과
4) 이산화탄소(CO2) 소화약제 : 냉각, 질식효과
5) 할론 소화약제 : 냉각, 질식, 억제(부촉매) 효과
[출제 문제]
1. 다음 중 등유의 연소범위에 속하는 것은?
① 1%
② 7%
③ 9%
④ 12%
[해설] 연소범위
가연성 기체가 공기 중에 섞여 가연성혼합기를 만드는데 이때 이 혼합기의 농도가 적정한 농도범위(연소범위) 내에 있어야만 연소가 발생할 수 있다.
답) 1번
2. 다음의 보기가 설명하는 개념은?
가. 화재 시 열이동에 가장 크게 작용하는 열 이동방식 나. 열 에너지를 파장의 형태로 방사 다. 햇볕을 쬐면 따뜻함
① 전도
② 대류
③ 기류
④ 복사
[해설]열전달
⑴ 전도 : 물체와 직접 접촉하여 전달. 가늘고 긴 금속막대의 한 끝을 불꽃으로 가열하면 불꽃이 닿지 않은 다른 부분에도 열이 전달되어 뜨거워지는 현상은 전도이다.
⑵ 대류 : 기체 혹은 액체와 같은 유체의 흐름에 의하여 열이 전달
⑶ 복사 : 화재 시 열의 이동에 가장 크게 작용하는 열 이동방식으로 모든 물체의 온도 때문에 열에너지를 파장의 형태로 계속적으로 방사하며, 그렇게 방사하는 에너지를 열복사라고 한다. 또한 햇볕을 쬐면 따뜻한 것은 복사열을 받기 때문이다.
나. 종합점검 : 소방시설등의 작동점검을 포함하여 설비별 주요 구성부품의 구조기준이 화재안전기준과 건축법 등 관련 법령에서 정하는 기준에 적합한지 여부를 소방시설등 종합점검표에 따라 점검하는 것으로 다음과 같이 구분
① 최초점검 : 해당 특정소방대상물의 소방시설등이 새로 설치된 경우
② 그 밖의 종합점검 : 최초점검을 제외한 종합점검
2) 자체점검의 구분과 대상 등
점검 구분
점검 대상
점검자의 자격 (주된 인력)
작동 점검
(1) 간이스프링클러설비 또는 자동화재탐지설비에 해당하는 특정소방대상물(3급 소방안전관리대상물을 말함)
(1) 관계인 (2) 관리업에 등록된 기술인력 중 소방시설관리사 (3) 특급점검자 (4) 소방안전관리자로 선임된 소방시설관리사 및 소방기술사
(2) 위의 (1)에 해당하지 않는 특정소방대상물
(1) 관리업에 등록된 소방시설관리사 (2) 소방안전관리자로 선임된 소방시설관리사 및 소방기술사
(3) 작동점검 대상 제외 ① 소방안전관리자를 선임하지 않는 대상 ② 위험물제조소등 ③ 특급소방안전관리대상물
종합 점검
(1) 소방시설등이 신설된 특정소방대상물 (2) 스프링클러설비가 설치된 특정소방대상물 (3) 물분무등소화설비(호스릴 방식 제외)가 설치된 연면적 5,000㎡이상인 특정소방대상물(위험물제조소등 제외) (4) 단란주점영업, 유흥주점영업, 영화상영관, 비디오물감상실업, 복합영상물제공업, 노래연습장업, 산후조리업, 고시원업, 안마시술소의 다중이용업의 영업장이 설치된 특정소방대상물로서 연면적 2,000㎡이상인 것 (5) 제연설비가 설치된 터널 (6) 공공기관 중 연면적이 1,000㎡이상인 것으로서 옥내소화전설비 또는 자동화재탐지설비가 설치된 것(소방대가 근무하는 공공기관은 제외)
(1) 관리업에 등록된 소방시설관리사 (2) 소방안전관리자로 선임된 소방시설관리사 및 소방기술사
3) 자체점검 횟수 및 시기
점검구분
점검 횟수 및 점검 시기 등
작동점검
작동점검은 연 1회 이상 실시하며, 점검시기 등은 다음과 같다. (1) 종합점검 대상 : 종합점검을 받은 달부터 6개월이 되는 달에 실시 (2) 위 (1)호에 해당하지 않은 특정소방대상물(작동점검만 받는 대상) : 특정소방대상물의 사용승인일이 속하는 달의 말일까지 실시
종합점검
연 1회 이상(특급 소방안전관리대상물은 반기에 1회 이상) 실시하며, 점검시기는 다음과 같다.(단, 소방본부장 또는 소방서장은 소방청장이 소방안전관리가 우수하다고 인정한 특정소방대상물에 대해서는 3년의 범위에서 소방청장이 고시하거나 정한 기간 동안 종합점검을 면제할 수 있다. 다만, 면제기간 중 화재가 발생한 경우는 제외) (1) 소방시설등이 신설된 특정소방대상물은 건축물을 사용할 수 있게 된 날부터 60일 이내 실시 (2) (1)을 제외한 특정소방대상물은 건축물의 사용승인일이 속하는 달에 실시(단, 학교의 경우에는 해당 건축물의 사용승인일이 1월에서 6월 사이에 있는 경우에는 6월 30일까지 실시할 수 있다.) (3) 건축물 사용승인일 이후 종합점검 대상에 해당하게 된 때에는 그 다음 해부터 실시한다. (4) 하나의 대지경계선 안에 2개 이상의 자체점검 대상 건축물 등이 있는 경우에는 그 건축물 중 사용승인일이 가장 빠른 연도의 건축물 사용승인일을 기준으로 점검할 수 있다.
[비고] 1. 신축, 증축, 개축, 이전, 용도변경 또는 대수선 등으로 소방시설이 새로 설치된 경우에는 해당 특정소방대상물의 소방시설 전체에 대하여 실시한다. 2. 작동점검 및 종합점검(최초점검 제외)은 건축물 사용승인 후 그 다음 해부터 실시한다. 3. 특정소방대상물이 증축·용도변경 또는 대수선 등으로 사용승인일이 달라지는 경우 사용승인일이 빠른 날을 기준으로 자체점검을 실시한다. 4. “공공기관의 소방안전관리에 관한 규정” 제2조에 따른 공공기관의 장은 소방시설등의 유지·관리 상태를 맨눈 또는 신체감각을 이용하여 점검하는 외관점검을 월 1회 이상 실시 후 점검결과를 2년간 자체 보관(단, 작동점검 또는 종합점검을 실시한 달에는 실시하지 않을 수 있다)하며, 외관점검의 점검자는 관계인, 소방안전관리자 또는 관리업자로 해야 한다.
4) 자체점검 결과의 조치 등
가. 관계인은 자체점검 결과 중대위반사항이 발견된 경우에는 지체 없이 수리 등 필요한 조치를 하여야 한다.
중대위반사항
(1) 소화펌프(가압송수장치 포함), 동력·감시 제어반 또는 소방시설용 전원(비상전원 포함)의 고장으로 소방시설이 작동되지 않는 경우 (2) 화재 수신기의 고장으로 화재경보음이 자동으로 울리지 않거나 화재 수신기와 연동된 소방시설의 작동이 불가능한 경우 (3) 소화배관 등이 폐쇄·차단되어 소화수 또는 소화약제가 자동 방출되지 않는 경우 (4) 방화문 또는 자동방화셔터가 훼손되거나 철거되어 본래의 기능을 못하는 경우
나. 관리업자등은 자체점검 결과 중대위반사항을 발견한 경우 즉시 관계인에게 알려야 하며, 관계인은 지체 없이 수리 등 필요한 조치를 해야 한다.
다. 관리업자등은 자체점검을 실시한 경우에는 그 점검이 끝난 날부터 10일 이내에 소방시설등 자체점검 실시결과 보고서에 소방시설등 점검표를 첨부하여 관계인에게 제출해야 한다.
라. 관계인은 자체점검 결과를 행정안전부령으로 정하는 바에 따라 소방시설등에 대한 수리·교체·정비에 관한 이행계획(중대위반사항에 대한 조치사항 포함)을 첨부하여 소방본부장 또는 소방서장에게 보고해야 한다.
마. 관계인은 점검이 끝난 날부터 15일 이내에 소방시설등 자체점검 실시결과 보고서에 다음의 서류를 첨부하여 소방본부장 또는 소방서장에게 서면이나 소방청장이 지정하는 전산망을 통하여 보고해야 한다.
① 점검인력 배치확인서(관리업자가 점검한 경우만 해당)
② 소방시설등의 자체점검 결과 이행계획서
바. 소방본부장 또는 소방서장에게 자체점검 실시결과 보고를 마친 관계인은 소방시설등 자체점검 실시결과 보고서(소방시설등 점검표 포함)를 점검이 끝난 날부터 2년간 자체 보관해야 한다.
사. 소방시설등의 자체점검 결과 이행계획서를 보고받은 소방본부장 또는 소방서장은 다음에 따라 이행계획의 완료 기간을 정하여 관계인에게 통보해야 한다.(다만, 소방시설등에 대한 수리·교체·정비의 규모 또는 절차가 복잡하여 기간 내에 이행을 완료하기가 어려운 경우에 그 기간을 달리 정할 수 있다.)
① 소방시설등을 구성하고 있는 기계·기구를 수리하거나 정비하는 경우 : 보고일로부터 10일 이내
② 소방시설등의 전부 또는 일부를 철거하고 새로 교체하는 경우 : 보고일로부터 20일 이내
아. 이행계획을 완료한 관계인은 이행을 완료한 날로부터 10일 이내에 소방시설등의 자체점검결과 이행완료 보고서에 다음의 서류를 첨부하여 소방본부장 또는 소방서장에게 보고해야 한다.
① 이행계획 건별 전·후 사진 증명자료
② 소방시설공사 계약서
자. 자체점검결과 보고를 마친 관계인은 보고한 날로부터 10일 이내에 소방시설등 자체점검기록표(규격 : A4 용지)를 작성하여 특정소방대상물의 출입자가 쉽게 볼 수 있는 장소에 30일 이상 게시해야 한다.
⚬ 소방시설등 자체점검기록표
⚬ 소방시설법 벌칙
1) 5년 이하의 징역 또는 5천만원 이하의 벌금 : 소방시설에 폐쇄·차단 등의 행위를 한 자
▷ 가중처벌 규정
가. 상기의 죄를 범하여 사람을 상해에 이르게 한 때 : 7년 이하의 징역 또는 7천만원 이하의 벌금
나. 사망에 이르게 한 때 : 10년 이하의 징역 또는 1억원 이하의 벌금
2) 3년 이하의 징역 또는 3천만원 이하의 벌금
가. 소방시설이 화재안전기준에 따라 설치·관리되고 있지 아니할 때 관계인에게 필요한 조치 명령을 정당한 사유 없이 위반한 자
나. 피난시설, 방화구획 및 방화시설의 관리를 위하여 필요한 조치를 명할 수 있으나, 이에 따른 명령을 정당한 사유 없이 위반한 자
다. 소방시설 자체점검 결과에 따른 이행계획을 완료하지 않아 필요한 조치의 이행을 명하였으나, 이에 따른 명령을 정당한 사유 없이 위반한 자
3) 1년 이하의 징역 또는 1천만원 이하의 벌금 : 소방시설등에 대하여 스스로 점검을 하지 아니하거나 관리업자 등으로 하여금 정기적으로 점검하지 아니한 자
4) 300만원 이하의 벌금 : 자체점검 결과 소화펌프 고장 등 중대위반사항이 발견된 경우 필요한 조치를 하지 않은 관계인 또는 관계인에게 중대위반사항을 알리지 아니한 관리업자 등
5) 양벌규정
법인의 대표자나 법인 또는 개인의 대리인, 사용인, 그 밖의 종업원이 그 법인 또는 개인의 업무에 관하여 징역 또는 벌금에 해당하는 위반행위[벌칙사항 중 1)번 ~ 4)번 행위]를 하면 그 행위자를 벌하는 외에 그 법인 또는 개인에게도 해당 조문의 벌금형을 가한다.
→ 징역 또는 벌금 사항이 아닌 과태료 사항의 경우 양벌규정에 해당하지 않는다.
6) 300만원 이하의 과태료
가. 소방시설을 화재안전기준에 따라 설치·관리하지 아니한 자
나. 공사현장에 임시소방시설을 설치·관리하지 아니한 자
다. 피난시설, 방화구획 또는 방화시설의 폐쇄·훼손·변경 등의 행위를 한 자
→ 1차 위반 100만원, 2차 위반 200만원, 3차 이상 위반 300만원
라. 관계인에게 점검 결과를 제출하지 아니한 관리업자등
마. 점검결과를 보고하지 아니하거나 거짓으로 보고한 관계인
→ 과태료 부과기준
① 지연보고 기간이 10일 미만인 경우 : 50만원
② 지연보고 기간이 10일 이상 1개월 미만인 경우 : 100만원
③ 지연보고 기간이 1개월 이상 또는 보고하지 않은 경우 : 200만원
④ 점검 결과를 축소·삭제하는 등 거짓으로 보고한 경우 : 300만원
바. 자체점검 이행계획을 기간 내에 완료하지 아니한 자 또는 이행계획 완료 결과를 보고하지 않거나 거짓으로 보고한 자
→ 과태료 부과기준
① 지연완료기간 또는 지연보고 기간이 10일 미만인 경우 : 50만원
② 지연완료기간 또는 지연보고 기간이 10일 이상 1개월 미만인 경우 : 100만원
③ 지연완료기간 또는 지연보고 기간이 1개월 이상이거나, 완료 또는 보고를 하지 않은 경우 : 200만원
④ 이행계획 완료 결과를 거짓으로 보고한 경우 : 300만원
사. 점검기록표를 기록하지 아니하거나 특정소방대상물의 출입자가 쉽게 볼 수 있는 장소에 게시하지 아니한 관계인
→ 1차 위반 100만원, 2차 위반 200만원, 3차 이상 위반 300만원
⚬ 방화구획 : 건축물 내부를 방화벽으로 구획하여
1) 화재의 확산을 일정구역으로 제한
2) 연기의 확산은 제연을 시행하도록 소방법에 위임
3) 소화 작업 및 피난시간을 일정시간 확보
⚬ 건축법과 소방관계법의 관계
1) 건축법 : 화재의 발생방지(마감재), 화재의 확산의 한계(방화구획), 화재 시 내화강도 유지(내화구조), 피난통로 확보를 규정 → 하드웨어(hardware)적 개념
2) 소방시설 설치 및 관리에 관한 법률 : 피난과 소화거점의 확보를 위한 제연으로부터 소화설비, 소화활동설비, 경보설비 등으로 구성 → 소프트웨어(software)적 개념
⚬ 용어의 정리
1) 건축물
가. 지붕과 기둥, 지붕과 벽이 있는 것(지붕+기둥, 지붕+기둥+벽)
나. 건축물에 부수되는 시설물(대문, 담장 등)
다. 지하 또는 고가의 공작물에 설치하는 사무소, 공연장, 점포, 차고, 창고
라. 기타 대통령령으로 정하는 것
2) 건축설비 : 건축물에 설치하는 전기·전화 설비, 초고속 정보통신 설비, 지능형 홈네트워크 설비, 가스·급수·배수(配水)·배수(排水)·환기·난방·소화·배연 및 오물처리의 설비, 굴뚝, 승강기, 피뢰침, 국기 게양대, 공동시청 안테나, 유선방송 수신시설, 우편함, 저수조, 방범시설, 그 밖에 국토교통부령으로 정하는 설비
3) 지하층 : 건축물의 바닥이 지표면(G.L) 아래에 있는 층으로서 그 바닥으로부터 지표면까지의 평균 높이가 해당 층 높이의 1/2 이상인 것
4) 거실 : 거실은 건축물 안에서 거주, 집무, 작업, 집회, 오락 등의 목적을 위하여 사용되는 방

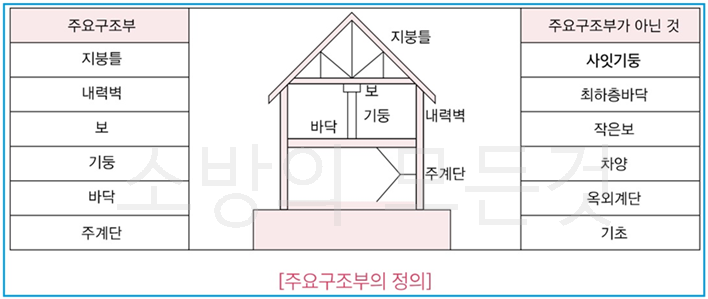

5) 주요구조부 : 건축물의 구조상 주요 부분인 내력벽·기둥·바닥·보·지붕틀 및 주계단을 말하며 건축물의 안전에 결정적인 역할을 담당하는 것
▷ 제외 → 사잇기둥·최하층 바닥·작은 보·차양·옥외계단·그 밖에 이와 유사한 건축물의 구조상 중요하지 않은 부분

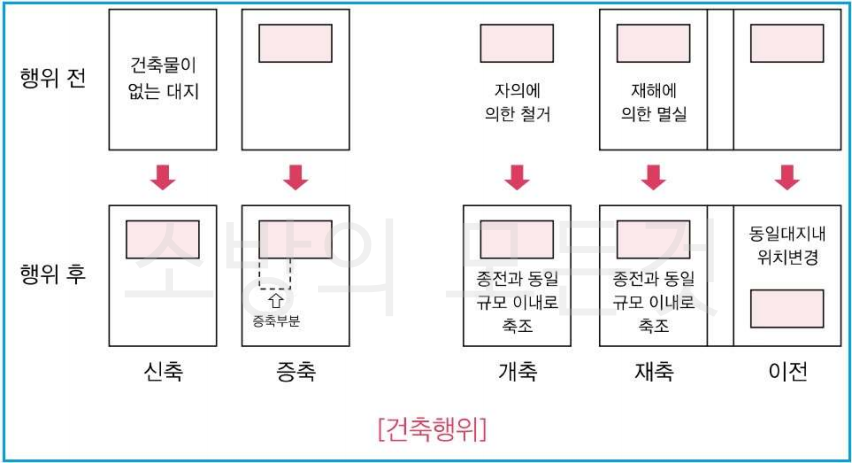

⚬ 건축
1) 신축 : 건축물이 없는 대지에 새로이 건축물을 축조하는 것
2) 증축 : 기존 건축물이 있는 대지 안에서 건축물의 건축면적·연면적·층수 또는 높이를 증가시키는 것
3) 개축 : 기존 건축물의 전부 또는 일부(내력벽·기둥·보·지붕틀 중 3개 이상이 포함되는 경우)를 철거하고 그 대지 안에 종전과 동일한 규모의 범위 안에서 건축물을 다시 축조하는 것
4) 재축 : 건축물이 천재지변이나 기타 재해에 의하여 멸실된 경우에 그 대지 안에 다음의 요건을 갖추어 다시 축조하는 것
가. 연면적 합계는 종전 규모 이하로 할 것
나. 동수, 층수 및 높이는 다음 어느 하나에 해당할 것
- 동수, 층수 및 높이가 모두 종전 규모 이하일 것
- 동수, 층수 또는 높이의 어느 하나가 종전 규모를 초과하는 경우에는 해당 동수, 층수 및 높이가 건축법령에 모두 적합할 것
※ 개축과 재축은 다같이 다시 축조하는 점은 같으나, 개축은 자의 또는 기타 행위에 의하여 건축물을 철거하고 다시 축조하는 데 반하여 재축은 재해에 의하여 멸실된 건축물을 다시 축조하는 점이 다르다.
5) 이전 : 건축물의 주요구조부를 해체하지 않고 동일한 대지 안의 다른 위치로 옮기는 것
6) 리모델링 : 건축물의 노후화를 억제하거나 기능 향상 등을 위하여 대수선하거나 건축물의 일부를 증축 또는 개축하는 행위
7) 대수선 : 건축물의 기둥, 보, 내력벽, 주계단 등의 구조나 외부형태를 수선·변경하거나 증설하는 것으로서 대통령령으로 정하는 것
가. 내력벽을 증설 또는 해체하거나 그 벽면적을 30㎡이상 수선 또는 변경하는 것
나. 기둥을 증설 또는 해체하거나 3개 이상 수선 또는 변경하는 것
다. 보를 증설 또는 해체하거나 3개 이상 수선 또는 변경하는 것
라. 지붕틀(한옥의 경우에는 지붕틀의 범위에서 서까래는 제외)을 증설 또는 해체하거나 3개 이상 수선 또는 변경하는 것
마. 방화벽 또는 방화구획을 위한 바닥 또는 벽을 증설 또는 해체하거나 수선 또는 변경하는 것
바. 주계단·피난계단 또는 특별피난계단을 증설 또는 해체하거나 수선 또는 변경하는 것
사. 다가구주택의 가구 간 경계벽 또는 다세대주택의 세대 간 경계벽을 증설 또는 해체하거나 수선 또는 변경하는 것
아. 건축물의 외벽에 사용하는 마감재료를 증설 또는 해체하거나 벽면적 30㎡이상 수선 또는 변경하는 것
⚬ 구조
1) 내화구조 : 화재에 견딜 수 있는 성능을 가진 철근콘크리트조·연와조 기타 이와 유사한 구조로서 화재 시에 일정시간 동안 형태나 강도 등이 크게 변하지 않는 구조를 말하는 것으로 내화구조는 대체로 화재 후에도 재사용이 가능한 정도의 구조를 말한다.
2) 방화구조 : 철망모르타르 바르기·회반죽 바르기 등 화염의 확산을 막을 수 있는 성능을 가진 구조를 말한다. 방화성능은 내화구조보다 떨어지나 인접 건축물 화재에 의한 연소방지와 건물 내에 화재확산을 방지하기 위한 구조이다.
⚬ 방화에 지장이 없는 재료의 구분
1) 불연재료
불에 타지 아니하는 성질을 가진 재료로서 다음 기준에 적합한 재료
가. 콘크리트·석재·벽돌·기와·철강·알루미늄·유리·시멘트모르타르 및 회. 이 경우 시멘트모르타르 또는 회 등 미장재료를 사용하는 경우에는 건축공사표준시방서에서 정한 두께 이상인 것에 한한다.
나. 한국산업규격이 정하는 바에 의하여 시험한 결과 질량감소율 등이 불연재료의 성능기준을 충족하는 것
다. 그 밖에 국토교통부 장관이 인정하는 재료
2) 준불연재료
불연재료에 준하는 성질을 가진 재료로서 한국산업규격이 정하는 바에 의하여 시험한 결과 가스 유해성, 열방출량 등이 준불연재료의 성능기준을 충족하는 것
3) 난연재료
불에 잘 타지 아니하는 성능을 가진 재료로서 한국산업규격이 정하는 바에 의하여 시험한 결과 가스 유해성, 열방출량 등이 난연재료의 성능기준을 충족하는 것
⚬ 면적의 산정
1) 건축면적 : 건축물의 외벽의 중심선으로 둘러싸인 부분의 수평투영면적으로 한다.

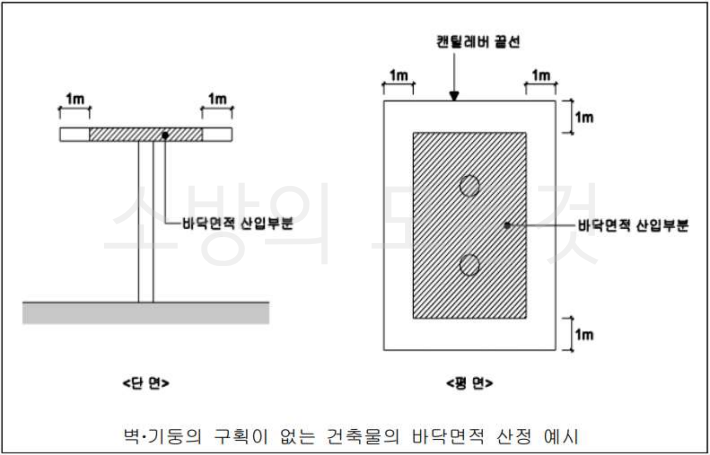

2) 바닥면적 : 건축물의 각층 또는 그 일부로서 벽·기둥 기타 이와 유사한 구획의 중심선으로 둘러싸인 부분의 수평투영면적으로 한다.
3) 연면적 : 하나의 건축물 각층 바닥면적의 합계로 한다. 다만, 용적률의 산정할 때에는 다음에 해당하는 면적은 제외한다.
가. 지하층의 면적
나. 지상층의 주차용으로 사용되는 면적
다. 초고층 건축물과 준초고층 건축물에 설치하는 피난안전구역의 면적
라. 건축물의 경사지붕 아래 설치하는 대피공간의 면적
4) 건폐율 : 대지면적에 대한 건축면적(대지에 2 이상의 건축물이 있는 경우에는 이들 건축면적의 합계로 한다)의 비율을 말한다.
5) 용적률 : 대지면적에 대한 연면적(대지에 2 이상의 건축물이 있는 경우 이들 연면적의 합계로 한다)의 비율을 말한다.
6) 구역, 지역, 지구
가. 구역 : 도시개발구역, 개발제한구역 등
나. 지역 : 주거지역, 상업지역
다. 지구 : 방화지구, 방재지구, 경관지구 등
⚬ 높이의 산정 및 제한
1) 원칙 : 건축물의 높이는 지표면으로부터 해당 건축물 상단까지의 높이로 한다.
2) 건축물의 높이 산정에서 제외되는 부분
가.옥상부분(건축물의 옥상에 설치되는 승강기탑·계단탑·망루·장식탑·옥탑 등)으로서 그 수평투영면적의 합계가 해당 건축물 건축면적의 1/8 이하인 경우로서 그 부분의 높이가 12m를 넘는 부분만 높이에 산입하고 옥상부분 면적이 1/8을 넘으면 그 높이의 전부를 건축물의 높이에 산입한다.
나. 옥상돌출물(지붕마루장식·굴뚝·방화벽·기타 이와 유사한 옥상돌출부)과 난간벽(그 벽면적의 1/2 이상이 공간으로 된 것에 한함)은 해당 건축물 높이에 산입하지 않는다.
⚬ 층수 산정의 원칙
1) 건축물의 지상층만을 층수에 산입하며 건축물의 부분에 따라 층수를 달리하는 경우에는 그 중에서 가장 많은 층수를 그 건축물의 층수로 본다.
2) 층의 구분이 명확하지 아니한 건축물은 높이 4m마다 하나의 층으로 산정한다.

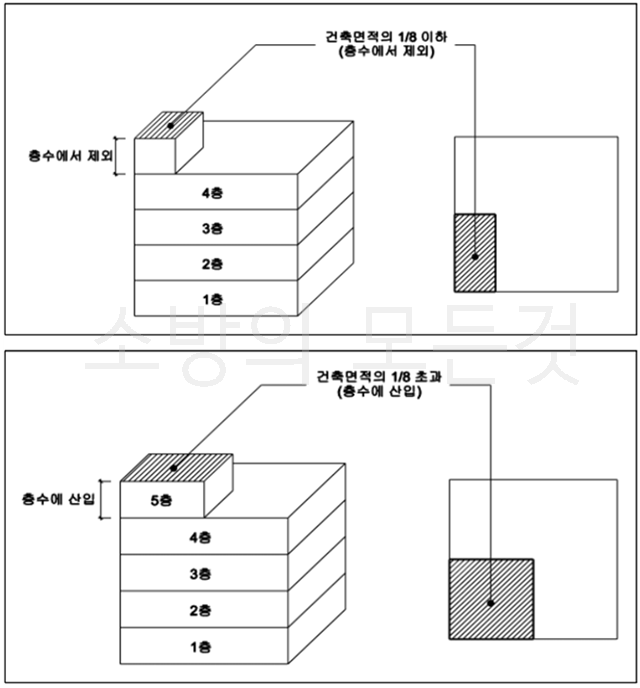

⚬ 층수 산정에서 제외되는 부분
1) 지하층
2) 건축물의 옥상 부분(승강기탑·계단탑·망루·장식탑·옥탑 기타 이와 유사한 것)으로서 수평투영면적의 합계가 해당 건축물의 건축면적의 1/8 이하(사업승인계획 대상 공동주택으로 세대별 전용면적이 85㎡이하인 경우 1/6 이하) 인 것
⚬ 방화문
1) 구분
가. 60분+방화문 : 연기 및 불꽃을 차단할 수 있는 시간이 60분 이상이고, 열을 차단할 수 있는 시간이 30분 이상인 방화문
나. 60분방화문 : 연기 및 불꽃을 차단할 수 있는 시간이 60분 이상인 방화문
다. 30분방화문 : 연기 및 불꽃을 차단할 수 있는 시간이 30분 이상 60분 미만인 방화문
2) 구조 : 항상 닫혀있는 구조 또는 화재발생 시 불꽃, 연기 및 열에 의하여 자동으로 닫힐 수 있는 구조이어야 한다.
⚬ 자동방화셔터는 다음 각 호의 요건을 모두 갖출 것.
1) 피난이 가능한 60분+방화문 또는 60분방화문으로부터 3미터 이내에 별도로 설치할 것
2) 전동방식이나 수동방식으로 개폐할 수 있을 것
3) 불꽃감지기 또는 연기감지기 중 하나와 열감지기를 설치할 것
4) 불꽃이나 연기를 감지한 경우 일부 폐쇄되는 구조일 것
5) 열을 감지한 경우 완전 폐쇄되는 구조일 것
⚬ 자동방화셔터의 구조
1) 자동방화셔터는 수직방향으로 폐쇄되는 구조가 아닌 경우에는 불꽃, 연기 및 열감지에 의해 완전폐쇄가 될 수 있는 구조여야 한다.
2) 자동방화셔터의 상부는 상층 바닥에 직접 닿도록 하여야 하며, 그렇지 않은 경우 방화구획 처리를 하여 연기와 화염의 이동통로가 되지 않도록 하여야 한다.
[출제 문제]
1. 다음 중 무창층의 개구부 요건에 해당하지 않는 것은?
①크기는 지름 55㎝ 이하의 원이 통과할 수 있는 크기일 것
②해당 층의 바닥면으로부터 개구부 밑부분까지의 높이가 1.2m 이내일 것
③도로 또는 차량이 진입할 수 있는 빈터를 향할 것
④내부 또는 외부에서 쉽게 부수거나 열 수 있을 것
[해설]무창층
무창층이란 지상층 중 다음 요건을 모두 갖춘 개구부(건축물에서 채광, 환기, 통풍 또는 출입 등을 위하여 만든 창, 출입구 그 밖에 이와 비슷한 것)의 면적 합계가 해당 층의 바닥면적의 1/30 이하가 되는 층
⑴ 크기는 지름 50㎝ 이상의 원이 통과할 수 있을 것
⑵ 해당 층의 바닥면으로부터 개구부 밑부분까지의 높이가 1.2m 이내일 것
⑶ 도로 또는 차량이 진입할 수 있는 빈터를 향할 것
⑷ 화재 시 건축물로부터 쉽게 피난할 수 있도록 창살이나 그 밖의 장애물이 설치되지 않을 것
⑸ 내부 또는 외부에서 쉽게 부수거나 열 수 있을 것
답) 1번
2. 다음 중 방염성능기준 이상의 방염대상물품을 설치하여야 할 장소와 방염대상 물품을 바르게 짝지은 것을 모두 고르시오.
가. 의원 – 창문에 설치하는 블라인드 나. 어린이집- 카펫 다. 공연장 – 무대용 합판 라. 가상체험 체육시설업 - 스크린
① 가, 나, 다
② 나, 다
③ 나, 다, 라
④ 가, 나, 다, 라
[해설] 방염
⑴ 방염성능기준 이상의 실내장식물 등을 설치해야 하는 특정소방대상물
⒜ 근린생활시설 중 의원, 조산원, 산후조리원, 체력단련장, 공연장 및 종교집회장
⒝ 건축물의 옥내에 있는 시설 중 종교시설, 운동시설(수영장은 제외), 문화 및 집회시설
⒞ 의료시설, 교육연구시설 중 합숙소
⒟ 노유자시설, 숙박이 가능한 수련시설, 숙박시설
⒠ 방송통신시설 중 방송국 및 촬영소
⒡ 다중이용업소
⒢ 위 ⒜ ~ ⒡의 시설에 해당하지 않는 것으로서 층수가 11층 이상인 것(아파트등 제외)
⑵ 방염대상 물품 : 제조 또는 가공공정에서 방염처리를 한 다음의 물품
⒜ 창문에 설치하는 커튼류(블라인드 포함)
⒝ 카펫
⒞ 벽지류(두께가 2밀리미터 미만인 종이벽지는 제외)
⒟ 전시용 합판·목재 또는 섬유판, 무대용 합판·목재 또는 섬유판(합판·목재
류의 경우 불가피하게 설치 현장에서 방염처리한 것을 포함)
⒠ 암막·무대막(영화영상관에 설치하는 스크린과 가상체험 체육시설업에 설치하는 스크린 포함)
⒡ 섬유류 또는 합성수지류 등을 원료로 하여 제작된 소파·의자(단란주점영업, 유흥주점영업 및 노래연습장업의 영업장에 설치하는 것으로 한정한다)
✔ 2급 강습교육과정이 4일에서 5일로 확대됨에 따라 건축법과 공사현장 소방안전관리, 소방안전관리자 업무수행 기록일지 작성 등 일부 내용이 추가됨.
제1-1편 소방관계법령(소방안전관리제도, 소방기본법, 화재의 예방 및 안전관리에 관한 법률)
⚬ 발화요인별 화재발생 현황 : 부주의 > 전기적 요인 > 기계적 요인
⚬ 실무교육을 받지 아니한 소방안전관리자 및 보조자 : 자격의 정지 및 과태료 50만원
⚬ 소방기본법 목적
1) 화재 예방, 경계 및 진압
2) 화재, 재난, 재해, 그 밖의 위급한 상황에서의 구조, 구급활동
3) 국민의 생명, 신체 및 재산보호
4) 공공의 안녕 및 질서 유지와 복리증진에 이바지함
⚬ 소방대상물 : 건축물, 차량, 선박(항구에 매어둔 선박), 선박 건조 구조물, 산림 그 밖의 인공 구조물 또는 물건
⚬ 관계인 : 소방대상물의 소유자, 관리자 또는 점유자
⚬ 소방대 : 소방공무원, 의무소방원, 의용소방대원
⚬ 소방대장 : 현장에서 소방대를 지휘하는 사람(소방본부장 또는 소방서장)
⚬ 한국소방안전원의 설립목적
1) 소방기술과 안전관리기술의 향상 및 홍보
2) 교육·훈련 등 행정기관이 위탁하는 업무의 수행
3) 소방 관계 종사자의 기술 향상
⚬ 한국소방안전원의 업무
1) 소방기술과 안전관리에 관한 교육 및 조사·연구
2) 소방기술과 안전관리에 관한 각종 간행물 발간
3) 화재 예방과 안전관리의식 고취를 위한 대국민 홍보
4) 소방업무에 관하여 행정기관이 위탁하는 업무
5) 소방안전에 관한 국제협력
6) 회원에 대한 기술지원 등 정관으로 정하는 사항
⚬ 소방기본법 벌칙
1) 5년 이하의 징역 또는 5천만원 이하의 벌금
가. 위력을 사용하여 출동한 소방대의 화재진압·인명구조 또는 구급활동을 방해하는 행위
나. 소방대가 화재진압·인명구조 또는 구급활동을 위하여 현장에 출동하거나 현장에 출입하는 것을 고의로 방해하는 행위
다. 출동한 소방대원에게 폭행 또는 협박을 행사하여 화재진압·인명구조 또는 구급활동을 방해하는 행위
라. 출동한 소방대의 소방장비를 파손하거나 그 효용을 해하여 화재진압·인명구조 또는 구급활동을 방해하는 행위
마. 소방자동차의 출동을 방해한 사람
바. 사람을 구출하는 일 또는 불을 끄거나 불이 번지지 아니하도록 하는 일을 방해한 사람
사. 정당한 사유 없이 소방용수시설 또는 비상소화장치를 사용하거나 소방용수시설 또는 비상소화장치의 효용을 해치거나 그 정당한 사용을 방해한 사람
2) 3년 이하의 징역 또는 3천만원 이하의 벌금
화재가 발생하거나 불이 번질 우려가 있는 소방대상물 또는 토지의 강제처분을 방해한 자 또는 정당한 사유 없이 그 처분에 따르지 아니한 자
3) 100만원 이하의 벌금
가. 정당한 사유 없이 소방대의 생활안전활동을 방해한 자
나. 정당한 사유 없이 소방대가 현장에 도착할 때까지 사람을 구출하는 조치 또는 불을 끄거나 불이 번지지 아니하도록 조치를 하지 아니한 소방대상물 관계인
다. 피난명령을 위반한 자
라. 정당한 사유 없이 물의 사용이나 수도의 개폐장치의 사용 또는 조작을 하지 못하게 하거나 방해한 자
마. 긴급조치를 정당한 사유 없이 방해한 자
4) 양벌규정
법인의 대표자나 법인 또는 개인의 대리인, 사용인, 그 밖의 종업원이 그 법인 또는 개인의 업무에 관하여 징역 또는 벌금에 해당하는 위반행위[벌칙사항 중 1)번 ~ 3)번 행위]를 하면 그 행위자를 벌하는 외에 그 법인 또는 개인에게도 해당 조문의 벌금형을 가한다.
→ 징역 또는 벌금 사항이 아닌 과태료 사항의 경우 양벌규정에 해당하지 않는다.
5) 500만원 이하의 과태료
화재 또는 구조·구급이 필요한 상황을 거짓으로 알린 사람
6) 200만원 이하의 과태료
가. 소방자동차의 출동에 지장을 준 자
나. 소방활동구역을 출입한 사람
다. 한국소방안전원 또는 이와 유사한 명칭을 사용한 자
7) 100만원 이하의 과태료
소방자동차 전용구역에 주차하거나 전용구역에의 진입을 가로막는 등의 방해행위를 한 자
8) 20만원 이하의 과태료
아래의 지역 또는 장소에서 화재로 오인할 만한 우려가 있는 불을 피우거나 연막소독을 실시하고자 하는 자가 신고를 하지 아니하여 소방자동차를 출동하게 한 자
가. 시장지역
나. 공장·창고가 밀집한 지역
다. 목조건물이 밀집한 지역
라. 위험물의 저장 및 처리시설이 밀집한 지역
마. 석유화학제품을 생산하는 공장이 있는 지역
바. 그 밖에 시·도의 조례로 정하는 지역 또는 장소
⚬ 화재안전조사 : 소방청장, 소방본부장 또는 소방서장(이하 “소방관서장”이라 한다.)이 소방대상물, 관계지역 또는 관계인에 대하여 소방시설등이 소방관계법령에 적합하게 설치·관리되고 있는지, 소방대상물에 화재 발생 위험이 있는지 등을 확인하기 위하여 실시하는 현장조사·문서열람·보고요구 등을 하는 활동
⚬ 화재예방강화지구 : 시·도지사가 화재발생 우려가 크거나 화재가 발생할 경우 피해가 클 것으로 예상되는 지역에 대하여 화재의 예방 및 안전관리를 강화하기 위해 지정·관리하는 지역
⚬ 화재예방안전진단 : 화재가 발생할 경우 사회·경제적으로 피해 규모가 클 것으로 예상되는 소방대상물에 대하여 화재위험요인을 조사하고 그 위험성을 평가하여 개선대책을 수립하는 것
⚬ 화재안전조사를 실시할 수 있는 경우
1) 자체점검이 불성실하거나 불완전하다고 인정되는 경우
2) 화재예방강화지구 등 법령에서 화재안전조사를 하도록 규정하고 있는 경우
3) 화재예방안전진단이 불성실하거나 불완전하다고 인정되는 경우
4) 국가적 행사 등 주요 행사가 개최되는 장소 및 그 주변의 관계 지역에 대하여 소방안전관리 실태를 조사할 필요가 있는 경우
5) 화재가 자주 발생하였거나 발생할 우려가 뚜렷한 곳에 대한 조사가 필요한 경우
6) 재난예측정보, 기상예보 등을 분석한 결과 소방대상물에 화재 발생 위험이 크다고 판단되는 경우
7) 위 1)호부터 6)호까지에서 규정한 경우 외에 화재, 그 밖의 긴급한 상황이 발생할 경우 인명 또는 재산 피해의 우려가 현저하다고 판단되는 경우
⚬ 화재안전조사 항목
1) 화재의 예방조치 등에 관한 사항
2) 소방안전관리 업무 수행에 관한 사항
3) 피난계획의 수립 및 시행에 관한 사항
4) 소화·통보·피난 등의 훈련 및 소방안전관리에 필요한 교육에 관한 사항
5) 소방자동차 전용구역 등의 설치에 관한 사항
6) 시공, 감리 및 감리원의 배치에 관한 사항
7) 소방시설의 설치 및 관리 등에 관한 사항
8) 건설현장의 임시소방시설의 설치 및 관리에 관한 사항
9) 피난시설, 방화구획 및 방화시설의 관리에 관한 사항
10) 방염에 관한 사항
11) 소방시설 등의 자체점검에 관한 사항
12) “다중이용업소의 안전관리에 관한 특별법”, “위험물안전관리법” 및 “초고층 및 지하연계 복합건축물 재난관리에 관한 특별법”의 안전관리에 관한 사항
13) 그 밖에 소방대상물에 화재의 발생 위험이 있는지 등을 확인하기 위해 소방관서장이 화재안전조사가 필요하다고 인정하는 사항
⚬ 화재안전조사의 방법 및 절차
1) 방법
가. 종합조사 : 화재안전조사 항목 전부를 확인하는 조사
나. 부분조사 : 화재안전조사 항목 중 일부를 확인하는 조사
2) 절차
가. 소방관서장은 조사대상, 조사기간 및 조사사유 등 조사계획을 인터넷 홈페이지나 전산시스템을 통해 7일 이상 공개해야 한다.
나. 소방관서장은 사전 통지 없이 화재안전조사를 실시하는 경우에는 화재안전조사를 실시하기 전에 관계인에게 조사사유 및 조사범위 등을 현장에서 설명해야 한다.
다. 소방관서장은 화재안전조사를 위하여 소속 공무원으로 하여금 관계인에게 보고 또는 자료의 제출을 요구하거나 소방대상물의 위치·구조·설비 또는 관리 상황에 대한 조사·질문을 하게 할 수 있다.
⚬ 화재예방강화지구
1) 시장지역
2) 공장·창고가 밀집한 지역
3) 목조건물이 밀집한 지역
4) 노후·불량건축물이 밀집한 지역
5) 위험물의 저장 및 처리 시설이 밀집한 지역
6) 석유화학제품을 생산하는 공장이 있는 지역
7) 산업단지
8) 소방시설·소방용수시설 또는 소방출동로가 없는 지역
9) 물류단지
10) 소방관서장(소방청장, 소방본부장 또는 소방서장)이 화재예방강화지구로 지정할 필요가 있다고 인정하는 지역
⚬ 화재 예방조치 등
1) 누구든지 화재예방강화지구 및 이에 준하는 대통령령으로 정하는 장소에서는 다음 어느 하나에 해당하는 행위를 하여서는 안된다.(다만, 행정안전부령으로 정하는 바에 따라 안전조치를 한 경우에는 그러하지 아니한다.)
가. 모닥불, 흡연 등 화기의 취급
나. 풍등 등 소형열기구 날리기
다. 용접·용단 등 불꽃을 발생시키는 행위
라. 그 밖에 대통령령으로 정하는 화재 발생 위험이 있는 행위
2) 소방관서장은 화재 발생 위험이 크거나 소화 활동에 지장을 줄 수 있다고 인정되는 행위나 물건에 대하여 행위 당사자나 그 물건의 관계인에게 다음의 명령을 할 수 있다.(다만, 해당하는 물건의 소유자 등을 알 수 없는 경우 소속 공무원으로 하여금 그 물건을 옮기거나 보관하는 등 필요한 조치를 하게 할 수 있다.)
3) 소방관서장은 옮긴 물건 등을 보관하는 경우에는 그 날부터 14일 동안 해당 소방관서의 인터넷 홈페이지에 그 사실을 공고해야 하며, 보관기간은 공고기간의 종료일 다음날부터 7일까지로 한다.
⚬ 특정소방대상물의 소방안전관리
1) 소방안전관리대상물의 관계인은 소방안전관리업무를 수행하기 위하여 소방안전관리자 자격증을 발급받은 사람을 소방안전관리자로 선임하여야 한다.
2) 다른 법령에 따라 전기·가스·위험물 등의 안전관리자는 소방안전관리업무 전담 대상물(특급 및 1급 소방안전관리대상물)의 소방안전관리자를 겸할 수 없다.(단, 다른 법령에 특별한 규정이 있는 경우에는 예외)
3) 소방안전관리대상물의 관계인은 소방안전관리업무를 대행하는 관리업자로 하여금 업무를 대행하게 할 수 있으며, 이 때 감독할 수 있는 사람을 지정하여 소방안전관리자로 선임할 수 있다. 이 경우 소방안전관리자로 선임된 자는 선임된 날부터 3개월 이내에 강습교육을 이수하여야 한다.
⚬ 1급 소방안전관리자 선임대상물 및 선임자격
선임대상물
“소방시설 설치 및 관리에 관한 법률 시행령” 별표 2의 특정소방대상물 중 특급 소방안전관리대상물을 제외하고 다음의 어느 하나에 해당하는 것 (1) 30층 이상(지하층 제외)이거나 지상으로부터 높이가 120미터 이상인 아파트 (2) 연면적 1만5천제곱미터 이상인 특정소방대상물(아파트 및 연립주택은 제외) (3) 위 (2)에 해당하지 아니하는 특정소방대상물로서 지상층의 층수가 11층 이상인 특정소방대상물(아파트는 제외) (4) 가연성가스를 1천톤 이상 저장·취급하는 시설
선임자격
다음 (1)부터 (3)까지의 어느 하나에 해당하는 사람으로서 1급 소방안전관리자 자격증을 발급받은 사람 또는 특급 소방안전관리대상물의 소방안전관리자 자격증을 발급받은 사람 (1) 소방설비기사 또는 소방설비산업기사의 자격이 있는 사람 (2) 소방공무원으로 7년 이상 근무한 경력이 있는 사람 (3) 소방청장이 실시하는 1급 소방안전관리대상물의 소방안전관리에 관한 시험에 합격한 사람
선임인원
1명 이상
[비고] 동·식물원, 철강 등 불연성 물품을 저장·취급하는 창고, 위험물 저장 및 처리 시설 중 위험물 제조소등, 지하구는 1급 소방안전관리대상물에서 제외한다.
⚬ 2급 소방안전관리자 선임대상물 및 선임자격
선임대상물
“소방시설 설치 및 관리에 관한 법률 시행령” 별표 2의 특정소방대상물 중 특급 및 1급 소방안전관리대상물을 제외한 다음의 어느 하나에 해당하는 것 (1) 옥내소화전설비, 스프링클러설비, 물분무등소화설비[호스릴(Hose Real) 방식의 물분무등소화설비만을 설치한 경우 제외]를 설치하여야 하는 특정소방대상물 (2) 가스 제조설비를 갖추고 도시가스사업의 허가를 받아야 하는 시설 또는 가연성 가스를 100톤 이상 1천톤 미만 저장·취급하는 시설 (3) 지하구 (4) “공동주택 관리법” 제2조 제1항 제2호의 어느 하나에 해당하는 공동주택(옥내소화전설비 또는 스프링클러설비가 설치된 공동주택에 한함) (5) “문화재보호법” 제23조에 따라 보물 또는 국보로 지정된 목조건축물
선임자격
다음 (1)부터 (4)까지의 어느 하나에 해당하는 사람으로서 2급 소방안전관리자 자격증을 발급받은 사람 또는 특급 또는 1급 소방안전관리대상물의 소방안전관리자 자격증을 발급받은 사람 (1) 위험물기능장·위험물산업기사 또는 위험물기능사 자격이 있는 사람 (2) 소방공무원으로 3년 이상 근무한 경력이 있는 사람 (3) 소방청장이 실시하는 2급 소방안전관리대상물의 소방안전관리에 관한 시험에 합격한 사람 (4) “기업활동 규제완화에 관한 특별조치법”에 따라 소방안전관리자로 선임된 사람(소방안전관리자로 선임된 기간으로 한정한다.)
선임인원
1명 이상
⚬ 3급 소방안전관리자 선임대상물 및 선임자격
선임대상물
특급, 1급, 2급 소방안전관리대상물을 제외한 특정소방대상물 중 간이스프링클러설비(주택 전용 간이스프링클러설비는 제외) 또는 자동화재탐지설비를 설치해야 하는 특정소방대상물
선임자격
다음의 어느 하나에 해당하는 사람으로서 3급 소방안전관리자 자격증을 발급받은 사람 또는 특급, 1급, 2급 소방안전관리대상물의 소방안전관리자 자격증을 발급받은 사람 (1) 소방공무원으로 1년 이상 근무한 경력이 있는 사람 (2) 소방청장이 실시하는 3급 소방안전관리대상물의 소방안전관리에 관한 시험에 합격한 사람 (3) “기업활동 규제완화에 관한 특별조치법”에 따라 소방안전관리자로 선임된 사람(소방안전관리자로 선임된 기간으로 한정한다.)
선임인원
1명 이상
⚬ 소방안전관리보조자 선임대상물, 선임자격 및 선임인원
선임대상물
(1) “건축법 시행령” 별표 1 제2호 가목에 따른 아파트 중 300세대 이상인 아파트 (2) 연면적이 1만5천제곱미터 이상인 특정소방대상물(아파트 및 연립주택은 제외) (3) 위 (1)호 및 위 (2)호에 따른 특정소방대상물을 제외한 특정소방대상물 중 다음의 어느 하나에 해당하는 특정소방대상물 ① 공동주택 중 기숙사 ② 의료시설 ③ 노유자시설 ④ 수련시설 ⑤ 숙박시설(숙박시설로 사용되는 바닥면적의 합계가 1천500제곱미터 미만이고 관계인이 24시간 상시 근무하고 있는 숙박시설은 제외)
선임자격
(1) 특급, 1급, 2급, 3급 소방안전관리대상물의 소방안전관리자 자격이 있는 사람 (2) “국가기술자격법” 제2조 제3호에 따른 직무분야 중 건축, 기계제작, 기계장비설비·설치, 화공, 위험물, 전기, 전자 및 안전관리에 해당하는 국가기술자격이 있는 사람 (3) 공공기관, 특급, 1급, 2급, 3급 소방안전관리자 강습교육을 수료한 사람 (4) 소방안전관리대상물에서 소방안전 관련 업무에 2년 이상 근무한 경력이 있는 사람
선임인원
(1) 선임대상물 (1)의 경우 : 1명. 다만, 초과되는 300세대마다 1명 이상을 추가로 선임 (2) 선임대상물 (2)의 경우 : 1명. 다만, 초과되는 연면적 1만5천제곱미터(특정소방대상물의 종합방재실에 자위소방대가 24시간 상시 근무하고 “소방장비관리법 시행령” 별표 1 제1호 가목에 따른 소방자동차 중 소방펌프차, 소방물탱크차, 소방화학차 또는 무인 방수차를 운용하는 경우에는 3만제곱미터로 한다)마다 1명 이상을 추가로 선임 (3) 선임대상물 (3)의 경우 : 1명 선임(다만, 해당 특정소방대상물이 소재하는 지역을 관할하는 소방서장이 야간이나 휴일에 해당 특정소방대상물이 이용되지 않는다는 것을 확인한 경우에는 소방안전관리보조자를 선임하지 않을 수 있다)
⚬ 소방안전관리자 및 소방안전관리보조자의 선임신고 등 : 다음의 구분에 따라 해당하는 날부터 30일 이내 선임
1) 신축·증축·개축·재축·대수선 또는 용도변경으로 해당 특정소방대상물의 소방안전관리(보조)를 신규로 선임하여야 하는 경우 : 해당 특정소방대상물의 사용승인일
2) 증축 또는 용도변경으로 인하여 특정소방대상물이 소방안전관리대상물로 된 경우 또는 특정소방대상물의 소방안전관리 등급이 변경된 경우 : 증축공사의 사용승인일 또는 용도변경 사실을 건축물관리대장에 기재한 날
3) 특정소방대상물을 양수하거나 경매, 환가, 압류재산의 매각 그 밖에 이에 준하는 절차에 의하여 관계인의 권리를 취득한 경우 : 해당 권리를 취득한 날 또는 관할 소방서장으로부터 소방안전관리(보조)자 선임 안내를 받은 날
4) 관리의 권원이 분리된 특정소방대상물의 경우 : 관리의 권원이 분리되거나 소방본부장 또는 소방서장이 관리의 권원을 조정한 날
5) 소방안전관리(보조)자가 해임, 퇴직 등으로 소방안전관리(보조)자의 업무가 종료된 경우 : 소방안전관리(보조)자를 해임한 날, 퇴직한 날 등 근무를 종료한 날
6) 소방안전관리업무를 대행하는 자를 감독할 수 있는 사람을 소방안전관리자로 선임한 경우로서 그 업무대행 계약이 해지 또는 종료된 경우 : 소방안전관리 업무 대행이 끝난 날
7) 소방안전관리자 자격이 정지 또는 취소된 경우 : 소방안전관리자 자격이 정지 또는 취소된 날
⚬ 선임신고 : 소방안전관리자 또는 소방안전관리보조자를 선임한 경우에는 선임한 날부터 14일 이내에 소방본부장 또는 소방서장에게 신고
⚬ 소방안전관리자 현황표 정보 사항
1) 소방안전관리대상물의 명칭 및 등급
2) 소방안전관리자의 성명 및 선임일자
3) 소방안전관리자의 연락처
4) 소방안전관리자의 근무 위치(화재 수신기 위치)
⚬ 선임연기
1) 대상 : 2급, 3급 및 소방안전관리보조자를 선임해야 하는 소방안전관리대상물의 관계인이 선임연기 신청(특급, 1급은 선임연기 안됨)
2) 사유 : 소방안전관리자 또는 소방안전관리보조자 강습교육이나 시험이 선임기간 내에 있지 아니하여 선임할 수 없는 경우
3) 절차 : 해당 관계인은 선임연기 신청서를 소방본부장 또는 소방서장에게 제출하여야 하며, 소방본부장 또는 소방서장은 강습교육 접수 또는 시험응시 여부를 확인하여야 한다.
4) 소방안전관리자 선임 연기기간 중 소방안전관리업무는 해당 소방안전관리대상물의 관계인이 수행한다.
5) 연기일 통보 : 소방본부장 또는 소방서장은 선임연기신청서를 제출받은 경우에는 3일 이내에 소방안전관리(보조)자 선임기간을 정하여 관계인에게 통보하여야 한다.
⚬ 특정소방대상물(소방안전관리대상물 제외)의 관계인 업무
1) 피난시설, 방화구획 및 방화시설의 관리
2) 소방시설이나 그 밖의 소방 관련 시설의 관리
3) 화기취급의 감독
4) 화재발생 시 초기대응
5) 그 밖에 소방안전관리에 필요한 업무
※ 특정소방대상물이란 소방시설을 설치하여야 하는 소방대상물이며 소방안전관리대상물은 자동화재탐지설비 이상의 설비가 설치되어 소방안전관리자를 선임하여야 하는 소방대상물을 말한다.
⚬ 소방안전관리대상물의 소방안전관리자 업무
1) 피난계획에 관한 사항과 대통령령으로 정하는 사항이 포함된 소방계획서의 작성 및 시행
2) 자위소방대 및 초기대응체계의 구성, 운영 및 교육
3) 피난시설, 방화구획 및 방화시설의 관리
4) 소방시설이나 그 밖의 소방 관련 시설의 관리
5) 소방훈련 및 교육
6) 화기취급의 감독
7) 소방안전관리에 관한 업무수행에 관한 기록·유지
8) 화재발생 시 초기대응
9) 그 밖에 소방안전관리에 필요한 업무
⚬ 소방안전관리 업무수행 기록·유지 : 소방안전관리자는 소방안전관리 업무수행에 관한 기록을 별지 서식(소방안전관리자 업무수행 기록표)에 따라 월 1회 이상 작성·관리해야 한다.
1) 업무수행 중 보수 또는 정비가 필요한 사항을 발견한 경우에는 이를 지체없이 관계인에게 알리고, 별지 서식(소방안전관리자 업무수행 기록표)에 기록해야 한다.
2) 소방안전관리자는 업무 수행에 관한 기록을 작성한 날부터 2년간 보관해야 한다.
⚬ 소방안전관리업무의 대행
1) 업무대행이 가능한 소방안전관리대상물
가. 지상층의 층수가 11층 이상인 1급 소방안전관리대상물(다만, 연면적 1만5천제곱미터 이상인 특정소방대상물과 아파트는 제외)
나. 2급 및 3급 소방안전관리대상물
2) 관리업자가 대행하는 업무 범위
가. 피난시설, 방화구획 및 방화시설의 관리
나. 소방시설이나 그 밖의 소방관련 시설의 관리
⚬ 건설현장 소방안전관리 : 급수에 상관없는 소방안전관리자로서 건설현장 소방안전관리자 강습교육을 받은 사람을 건설현장 소방안전관리자로 선임
1) 건설현장 소방안전관리대상물
가. 신축·증축·개축·재축·이전·용도변경 또는 대수선을 하려는 부분의 연면적이 15,000㎡이상인 것
나. 연면적 5,000㎡이상인 것으로서 다음 어느 하나에 해당하는 것
① 지하층의 층수가 2개 층 이상인 것
② 지상층의 층수가 11층 이상인 것
③ 냉동창고, 냉장창고 또는 냉동·냉장창고
2) 건설현장 소방안전관리자 업무
가. 건설현장의 소방계획서 작성
나. 임시소방시설의 설치 및 관리에 대한 감독
다. 공사진행 단계별 피난안전구역, 피난로 등의 확보와 관리
라. 건설현장의 작업자에 대한 소방안전 교육 및 훈련
마. 초기대응체계의 구성·운영 및 교육
바. 화기취급의 감독, 화재위험작업의 허가 및 관리
사. 그 밖에 건설현장의 소방안전관리에 관련하여 소방청장이 고시하는 업무
3) 선임 기간 : 소방시설공사 착공 신고일부터 건축물 사용승인일까지 선임하여야 한다.
4) 선임 신고 : 공사시공자는 선임한 날로부터 14일 이내에 건설현장 소방안전관리자 선임신고서(전자문서 포함)에 다음의 서류를 첨부하여 소방본부장 또는 소방서장에게 선임신고를 하여야 한다.(종합정보망 이용한 신고 가능)
가. 소방안전관리자 자격증
나. 건설현장 소방안전관리자 강습교육 수료증
다. 건설현장 소방안전관리대상물의 공사 계약서 사본
⚬ 피난계획의 수립 및 시행
1) 소방안전관리대상물의 관계인은 그 장소에 근무하거나 거주 또는 출입하는 사람들이 화재가 발생한 경우에 안전하게 피난할 수 있도록 피난계획을 수립·시행하여야 하며, 피난시설의 위치, 피난경로 또는 대피요령이 포함된 피난 유도 안내정보를 근무자 또는 거주자에게 정기적으로 제공하여야 한다.
2) 피난계획에 포함되어야 할 항목
가. 화재경보의 수단 및 방식
나. 층별, 구역별 피난대상 인원의 연령별·성별 현황
다. 장애인, 노인, 임산부, 영유아 및 어린이 등 이동이 어려운 사람(이하 “피난약자”라 한다)의 현황
라. 각 거실에서 옥외로 이르는 피난경로
마. 피난약자및 피난약자를 동반한 사람의 피난동선과 피난방법
바. 피난시설, 방화구획, 그 밖에 피난에 영향을 줄 수 있는 제반 사항
3) 피난유도 안내정보의 제공 방법(다음 중 어느 하나의 방법으로 한다.)
가. 연 2회 피난안내 교육을 실시하는 방법
나. 분기별 1회 이상 피난안내방송을 실시하는 방법
다. 피난안내도를 층마다 보기 쉬운 위치에 게시하는 방법
라. 엘리베이터, 출입구 등 시청이 용이한 장소에 피난안내영상을 제공하는 방법
⚬ 소방안전관리대상물 근무자 및 거주자 등에 대한 소방훈련 등
1) 소방안전관리대상물의 관계인은 근무자 등에게 소방훈련과 소방안전관리에 필요한 교육을 하여야 하고, 피난훈련은 그 소방대상물에 출입하는 사람을 안전한 장소로 대피시키고 유도하는 훈련을 포함하여야 한다.
2) 소방안전관리업무의 전담이 필요한 소방안전관리대상물(특급 및 1급)의 관계인은 소방훈련 및 교육을 한 날로부터 30일 이내에 소방훈련 및 교육 결과를 소방본부장 또는 소방서장에게 제출하여야 한다.
3) 횟수 : 연 1회 이상 실시(다만, 소방본부장 또는 소방서장이 화재예방을 위하여 필요하다고 인정하는 경우 2회의 범위에서 추가로 실시)
4) 관계인은 소방훈련과 교육을 실시하는 경우 소방훈련 및 교육에 필요한 장비 및 교재 등을 갖추어야 한다.
5) 관계인은 소방훈련과 교육을 실시했을 때에는 소방훈련·교육실시 결과기록부에 기록하고, 소방훈련과 교육을 실시한 날로부터 2년간 보관하여야 한다.
6) 소방본부장 또는 소방서장은 불특정 다수인이 이용하는 대통령령으로 정하는 특정소방대상물의 근무자 등에게 불시에 소방훈련과 교육을 실시할 수 있다.
가. 대통령령으로 정하는 특정소방대상물
① 의료시설, 교육연구시설, 노유자시설
② 그 밖에 화재 발생 시 불특정 다수의 인명피해가 예상되어 소방본부장 또는 소방서장이 소방 훈련·교육이 필요하다고 인정하는 특정소방대상물
나. 사전통지기간 : 소방본부장 또는 소방서장은 불시 소방훈련·교육실시 10일 전까지 관계인에게 통지
다. 결과통보 : 소방본부장 또는 소방서장은 관계인에게 불시 소방훈련·교육 종료일부터 10일 이내에 불시 소방훈련·교육 평가결과서 통지
⚬ 소방안전관리자 강습교육
1) 소방청장은 강습교육을 실시하고자 하는 때에는 강습교육 실시 20일 전까지 일시·장소·그 밖의 강습교육 실시에 필요한 사항을 홈페이지에 공고해야 한다.
2) 강습교육을 수료하고자 하는 사람은 교육시간 합계의 90% 이상을 출석하고, 실습 내용 평가에 합격하여야 하며 결강시간은 1일 최대 3시간을 초과할 수 없다.
⚬ 소방안전관리자 실무교육
1) 교육대상자 : 소방안전관리자(업무대행감독 소방안전관리자 포함) 및 소방안전관리보조자
2) 교육주기 : 선임된 날로부터 6개월 이내(소방안전관련업무 경력으로 선임된 보조자의 경우 3개월 이내), 그 후에는 2년마다(최초 실무교육 받은 날을 기준으로 매 2년이 되는 해의 기준일과 같은 날 전까지) 1회 이상 실무교육을 받아야 한다.
가. 소방안전관리 강습교육 또는 실무교육을 받은 후 1년 이내에 소방안전관리자로 선임된 사람은 해당 강습교육을 수료하거나 실무교육을 이수한 날에 실무교육을 이수한 것으로 본다.
나. 소방안전관리보조자의 경우 소방안전관리자 강습교육 또는 실무교육이나 소방안전관리보조자 실무교육을 받은 후 1년 이내에 소방안전관리보조자로 선임된 사람은 해당 강습교육을 수료하거나 실무교육을 이수한 날에 실무교육을 이수한 것으로 본다.
※ 예시 1(강습교육 받은 후 1년 이내 선임한 경우) : 소방안전관리자 강습교육 수료(2021년 10월 30일) 후 시험에 합격하여 자격을 취득하였고 2022년 5월 30일에 선임하면 최초 실무교육 이수기한은 2023년 10월 29일(강습교육 수료한 날로부터 2년 이내)이며 이후 2년 마다(이전 실무교육 받은 날을 기준으로 2년이 되는 기준일과 같은 날 전까지) 실무교육을 받으면 된다.
※ 예시 2(강습교육 받은 후 1년 이상 지나고 선임한 경우) : 소방안전관리자 강습교육 수료(2021년 1월 30일) 후 시험에 합격하여 자격을 취득하였으나 1년 이상 소방안전관리자고 선임하지 않았으나 2022년 5월 30일에 선임하면 최초 실무교육 이수기한은 2022년 11월 29일(선임한 날로부터 6개월 이내) 이며 이후 2년 마다(이전 실무교육 받은 날을 기준으로 2년이 되는 기준일과 같은 날 전까지) 실무교육을 받으면 된다.
3) 소방안전관리자 자격 정지 : 소방청장은 실무교육을 받지 아니한 경우에는 1년 이하의 기간을 정하여 자격을 정지시킬 수 있다.
위반사항
근거법령
행정처분기준
1차
2차
3차
실무교육을 받지 아니한 경우
법 제31조 제1항 제4호
경고 (시정명령)
자격정지 (3개월)
자격정지 (6개월)
⚬ 화재예방법 벌칙
1) 3년 이하의 징역 또는 3천만원 이하의 벌금
가. 화재안전조사 결과에 따른 조치명령을 정당한 사유 없이 위반한 자
나. 화재예방안전진단 결과에 따른 보수·보강 등의 조치명령을 정당한 사유 없이 위반한 자
2) 1년 이하의 징역 또는 1천만원 이하의 벌금
가. 소방안전관리자 자격증을 다른 사람에게 빌려 주거나 빌리거나 이를 알선한 자
나. 화재예방안전진단을 받지 아니한 자
3) 300만원 이하의 벌금
가. 화재안전조사를 정당한 사유 없이 거부·방해 또는 기피한 자
나. 화재예방조치 조치명령을 정당한 사유 없이 따르지 아니하거나 방해한 자
다. 소방안전관리자, 총괄소방안전관리자, 소방안전관리보조자를 선임하지 아니한 자
라. 소방시설·피난시설·방화시설 및 방화구획 등이 법령에 위반된 것을 발견하였음에도 필요한 조치를 할 것을 요구하지 아니한 소방안전관리자
마. 소방안전관리자에게 불이익한 처우를 한 관계인
4) 양벌규정
법인의 대표자나 법인 또는 개인의 대리인, 사용인, 그 밖의 종업원이 그 법인 또는 개인의 업무에 관하여 징역 또는 벌금에 해당하는 위반행위[벌칙사항 중 1)번 ~ 3)번 행위]를 하면 그 행위자를 벌하는 외에 그 법인 또는 개인에게도 해당 조문의 벌금형을 가한다.
→ 징역 또는 벌금 사항이 아닌 과태료 사항의 경우 양벌규정에 해당하지 않는다.
5) 300만원 이하의 과태료
가. 화재예방강화지구 및 이에 준하는 장소에서 다음 각 호의 화기취급 등을 한 자
① 모닥불, 흡연 등 화기의 취급
② 풍등 등 소형열기구 날리기
③ 용접·용단 등 불꽃을 발생시키는 행위
나. 특급 및 1급 소방안전관리대상물에서 다른 안전관리자(전기·가스·위험물 등의 안전관리 업무에 종사하는 자)와 소방안전관리자를 겸한 자
다. 건설현장 소방안전관리대상물의 소방안전관리자의 업무를 하지 아니한 경우
→ 1차 위반 : 100만원 / 2차 위반 : 200만원 / 3차 이상 위반 : 300만원
라. 소방안전관리업무를 하지 아니한 특정소방대상물의 관계인 또는 소방안전관리대상물의 소방안전관리자
마. 피난유도 안내정보를 제공하지 아니한 자
바. 소방훈련 및 교육을 하지 아니한 자
6) 200만원 이하의 과태료
가. 기간 내에 선임신고를 하지 아니하거나 소방안전관리자의 성명 등을 게시하지 아니한 자
나. 건설현장 소방안전관리자를 기간 내(선임한 날로부터 14일 이내)에 선임신고를 하지 아니한 자
① 지연신고기간이 1개월 미만인 경우 : 50만원
② 지연신고기간이 1개월 이상 3개월 미만인 경우 : 100만원
③ 지연신고기간이 3개월 이상이거나 신고하지 않은 경우 : 200만원
다. 기간 내에 소방훈련 및 교육 결과를 제출하지 아니한 자
7) 100만원 이하 과태료
실무교육을 받지 아니한 소방안전관리자 및 소방안전관리 보조자
→ 과태료 부과기준 : 소방안전관리자 및 소방안전관리보조자가 실무교육을 받지 않은 경우 50만원의 과태료
[출제 문제]
1. 소방기본법 상에 벌칙이 가장 무거운 것은?
① 정당한 사유 없이 소방대가 현장에 도착할 때까지 사람을 구출하는 조치 또는 불을 끄거나 불이 번지지 아니하도록 하는 조치를 하지 아니한 소방대상물 관계인
② 사람을 구출하는 일 또는 불을 끄거나 불이 번지지 아니하도록 하는 일을 방해한 사람
③ 정당한 사유 없이 소방대의 생활안전활동을 방해한 자
④ 피난명령을 위반한 자
[해설]소방기본법 벌칙
⑴ 정당한 사유 없이 소방대가 현장에 도착할 때까지 사람을 구출하는 조치 또는 불을 끄거나 불이 번지지 아니하도록 하는 조치를 하지 아니한 소방대상물 관계인 → 100만원 이하의 벌금
⑵ 사람을 구출하는 일 또는 불을 끄거나 불이 번지지 아니하도록 하는 일을 방해한 사람 → 5년 이하의 징역 또는 5천만원 이하의 벌금
1) 계획수립(Plan) : 훈련을 실시하며 평가하는데 필요한 토대를 구축하며 훈련을 설계하고 실시계획을 수립하는 단계(훈련목표설정, 훈련기획팀 구성, 훈련시나리오 개발, 연간 훈련일정수립 등)
2) 훈련실행(Do) : 화재 시 대응능력을 습득하기 위해 평가관이나 통제관의 입회하에 모의훈련을 실시하는 단계(소방시설 사용법 훈련, 종합훈련 등)
3) 평가(Check) : 훈련 시 평가체크리스트를 활용할 수 있으며 훈련 종료 후 현장평가회의를 통해 강점과 개선점에 대해 필요부분을 문서화하는 단계(훈련자에 대한 효과측정 설문 실시 포함)
4) 개선(Action) : 도출된 개선사항을 구체적 시기 등을 명기하여 계획하고 향후 추진정도를 평가하는 단계
⚬ 무각본 소방훈련 : 기존의 시나리오에 의한 소방훈련에서 벗어나 화재 발생을 가정해 119신고부터 초기진단, 인명구조 등 일련의 과정을 스스로 판단해 진행하는 소방훈련방식
⚬ 소방교육·훈련을 실시한 후 다음 내용을 포함한 기록을 작성·관리해야 한다.
1) 교육·훈련 계획 및 결과보고
2) 교육·훈련 참석자 명단 및 활동기록(사진, 영상 등)
3) 교육·훈련 항목별 평가 체크리스트 및 측정결과
4) 교육·훈련 실시결과에 따른 개선조치계획
⚬ 소방교육 및 훈련 결과 제출 : 특급 및 1급 소방안전관리대상물의 관계인은 소방훈련과 교육을 한 날로부터 30일 이내에 소방훈련·교육 실시 결과(“소방훈련·교육 실시 결과서” 서식 활용)를 소방본부장 또는 소방서장에게 제출하여야 한다.
⚬ 합동소방훈련은 소방안전관리대상물과 소방관서에서 함께 실시하는 훈련으로, 소방서장은 특급 및 1급 소방안전관리대상물의 관계인으로 하여금 합동소방훈련을 실시하게 할 수 있다. 합동소방훈련의 실시는 아래와 같은 사항들을 목적으로 한다.
1) 자위소방대의 초동조치 능력배양
2) 신속한 상황전파 및 개인별 임무분담체계 확립
3) 대상물 특성에 맞는 종합적인 방화대책 수립
4) 소방관서, 유관기관의 역할분담 및 협조체계 구축
⚬ 소방훈련 시 행동요령
제4편 작동점검표 작성 실습
⚬ 작동점검표 작성을 위한 준비물
1) 소방시설등 자체점검 실시결과 보고서
2) 소방시설등[작동, 종합(최초점검, 그 밖의 점검)] 점검표
3) 건축물대장
4) 소방도면 및 소방시설 현황
5) 소방계획서 등
⚬ 자체점검 실시결과 보고서 작성
1) 자체점검 실시결과 보고서를 제출받거나 스스로 자체점검을 실시한 관계인은 점검이 끝난 날부터 15일 이내에 “소방시설등 자체점검 실시결과 보고서”에 “소방시설등의 자체점검결과 이행계획서”를 첨부하여 소방본부장 또는 소방서장에게 서면 또는 소방청장이 지정하는 전산망을 통하여 보고하여야 한다.
2) 소방본부장 또는 소방서장에게 자체점검 실시 결과보고서를 보고한 관계인은 그 점검결과(소방시설등 점검표를 포함한다)를 점검이 끝난 날부터 2년간 자체 보관해야 한다.
⚬ 자체점검 실시결과 보고서 작성방법
1) 소방시설등 점검표를 활용하여 소방시설등 자체점검 실시결과 보고서를 작성한다.
가. 특정소방대상물 : 명칭, 대상물 구분, 소재지를 기재한다.
나. 점검기간 : 소방시설 점검을 실시한 일자 및 총 일수를 기재한다.
다. 점검자 : 점검을 실시한 자의 인적사항(자격포함)을 모두 기재한다.
라. 점검인력 : 성명, 자격, 자격번호, 점검 참여일을 기재한다.
마. 서명 : 점검을 실시한 관계인등이 서명한다.
2) 소방대상물 정보 입력란으로 건축물정보는 건축물대장을 참조하여 작성한다.
3) 소방시설등의 현황 소방시설등 세부현황에서 작성한 부분과 동일한 서식으로 소방시설등 자체점검표에서 작성했던 내용을 참고하여 작성한다.
4) 소방시설등 불량사항 세부사항은 소방시설등 자체점검표의 점검항목별 번호를 기입하고 이에 해당하는 불량내용을 작성한다.
[출제 문제]
1. 소방안전관리대상물의 소방안전관리자는 연 1회 이상 자위소방조직을 소집하여 편성상태를 확인하고 교육·훈련을 실시해야 한다. 이 경우, 소방교육 및 훈련을 실시한 기록결과를 몇 년 동안 보관하는가?
① 1년
② 2년
③ 3년
④ 5년
[해설]자위소방대 및 초기대응체계 교육·훈련 실시 결과 기록부 보관
소방안전관리대상물의 소방안전관리자는 연 1회 이상 자위소방조직을 소집하여 편성상태를 확인하고 교육·훈련을 실시해야 한다. 이 경우, 소방교육 및 훈련을 실시한 기록결과(“자위소방대 및 초기대응체계 교육·훈련 실시 결과 기록부” 양식 활용)는 2년간 보관하도록 해야 한다.
2) 소방안전관리대상물에 설치한 소방시설·방화시설, 전기시설·가스시설 및 위험물시설의 현황
3) 화재 예방을 위한 자체점검계획 및 대응대책
4) 소방시설·피난시설 및 방화시설의 점검·정비계획
5) 피난층 및 피난시설의 위치와 피난경로의 설정, 화재안전취약자의 피난계획 등을 포함한 피난계획
6) 방화구획, 제연구획, 건축물의 내부 마감재료 및 방염대상물품의 사용현황과 그 밖의 방화구조 및 설비의 유지·관리계획
7) 관리의 권원이 분리된 특정소방대상물의 소방안전관리에 관한 사항
8) 소방훈련 및 교육에 관한 계획
9) 소방안전관리대상물의 근무자 및 거주자의 자위소방대 조직과 대원의 임무(화재안전취약자의 피난 보조 임무를 포함)에 관한 사항
10) 화기취급작업에 대한 사전안전조치 및 감독 등 공사중 소방안전관리에 관한 사항
11) 소화에 관한 사항과 연소 방지에 관한 사항
12) 위험물의 저장·취급에 관한 사항
13) 소방안전관리에 대한 업무수행기록 및 유지에 관한 사항
14) 화재 발생 시 화재경보, 초기소화 및 피난유도 등 초기대응에 관한 사항
15) 그 밖에 소방본부장 또는 소방서장이 소방안전관리대상물의 위치·구조·설비 또는 관리 상황 등을 고려하여 소방안전관리에 필요하여 요청하는 사항
⚬ 소방계획의 주요원리
⚬ 소방계획의 작성원칙
1) 실현 가능한 계획
2) 관계인의 참여 : 관계인(소유자, 관리자, 점유자), 재실자 및 방문자 등 전원이 참여하도록 수립
3) 계획수립의 구조화 : 작성 → 검토 → 승인의 3단계의 구조화된 절차를 거친다.
4) 실행 우선 : 소방계획에 맞는 교육훈련 및 평가 등 이행의 과정이 있어야 소방계획이 완성됨
⚬ 소방계획의 수립 시기 : 차기연도 소방계획서를 매년 12월 31일까지 작성하고 시행하여야 한다. 또한 1분기부터 3분기까지는 소방계획 내 수립된 이행계획을 실시하고 3분기에는 교육훈련 및 자체평가 등을 통해 이행사항에 대한 측정 및 평가를 통해 감독을 실시하고 개선조치사항을 파악한다. 여기서 파악된 개선조치 요구사항 등은 위원회 등 의견수렴 체계를 거쳐 4분기에 실시하는 차기연도 소방계획 수립 시 반영토록 한다.
⚬ 소방계획의 수립절차
⚬ 소방계획서 작성 항목(내용)에서 장의 구분은 일반사항, 관리계획, 대응계획 및 부록으로 구분된다.
⚬ 자위소방대의 개념
1) 소방안전관리대상물에서 화재 등 재난발생 시 비상연락, 초기소화, 피난유도 및 인명·재산피해 최소화를 위해 편성된 자율안전관리 조직이다. 관계인과 소방안전관리자로 구성
2) 자위소방대는 소방안전관리대상물의 화재 시 초기소화, 조기피난 및 응급처치 등에 필요한 골든타임(화재 시 5분, CPR은 4분~6분 이내) 확보를 위해 필수적이다.
⚬ 소방안전관리대상물의 소방안전관리자는 연 1회 이상 자위소방조직을 소집하여 편성상태를 확인하고 교육·훈련을 실시해야 한다. 이 경우, 소방교육 및 훈련을 실시한 기록결과(“자위소방대 및 초기대응체계 교육·훈련 실시 결과 기록부” 양식 활용)는 2년간 보관하도록 해야 한다.
⚬ 자위소방활동
⚬ 자위소방대 조직 편성기준 : 대상처의 규모, 소방시설 및 편성대원을 고려하여 조직(Type-Ⅰ, Type-Ⅱ, Type-Ⅲ)을 구성한다.
2) Type-Ⅱ의 현장대응조직은 조직 및 편성대원의 여건에 따라 일부 팀을 가감하여 운영할 수 있다.
⚬ Type-Ⅲ의 구성
1) Type-Ⅲ의 대상물은 지휘조직과 현장대응조직으로 구성한다.
2) 편성대원 10인 미만의 현장대응조직은 하위 조직(팀)의 구분 없이 운영할 수 있지만, 개인별 비상연락, 초기소화, 피난유도 등의 업무를 담당할 수 있도록 현장대응팀을 구성한다.
3) 편성대원 10인 이상의 현장대응조직은 비상연락팀, 초기소화팀, 피난유도팀을 구성하여 해당 업무를 수행하며, 필요 시 팀을 가감하여 편성한다.
⚬ 자위소방대의 지구대 설정 시 고려할 수 있는 구역(Zone) 설정 기준
⚬ 자위소방대 인력편성
1) 팀별 인원편성 : 각 팀별 최소편성 인원은 2명 이상으로 하고 각 팀별 책임자(팀장)을 지정하여 운영
2) 대장 및 부대장 지정 : 소방안전관리대상물의 소유자, 법인의 대표 또는 관리기관의 책임자를 자위소방대장으로 지정하고, 소방안전관리자를 부대장으로 지정한다.
3) 대리자 지정 : 소방안전관리대상물의 대장 또는 부대장이 대상물에 부재하는 경우에는 업무를 대리하는 대리자를 지정하여 운영
4) 초기대응체계의 인원편성
가. 소방안전관리보조자, 경비(보안) 근무자 또는 대상물 관리인 등 상시 근무자를 중심으로 구성
나. 소방안전관리대상물의 근무자의 근무위치, 근무인원 등을 고려하여 편성
다. 초기대응체계 편성 시 1명 이상은 수신반(또는 종합방재실)에 근무해야 하며 화재상황에 대한 모니터링 또는 지휘통제가 가능해야 한다.
라. 휴일 및 야간에 무인경비시스템을 통해 감시하는 경우에는 무인경비
회사와 비상연락체계 구축
⚬ 다수 소방대상물의 자위소방대 구성
1) 하나의 관리권원인 대상처 내에 다수의 소방대상물이 있는 경우, 각 대상물의 자위소방대가 유기적으로 연계되어 운영될 수 있도록 편성한다.
2) 다수의 소방대상물 중 급수(특급, 1급, 2급, 3급)가 가장 높은 대상물을 본부대로 편성하고, 그 밖의 대상물은 지구대로 구성할 수 있다.
⚬ 자위소방대 교육 및 훈련계획의 수립
1) 자위소방대장은 자위소방대의 연간 교육·훈련계획을 수립하여 시행한다.
2) 자위소방대 교육·훈련의 대상자는 자위소방대원, 대상물의 재실자, 종업원, 방문자 등을 포함할 수 있다.
3) 자위소방대장은 대상물의 화재안전관리체계 확립을 위해 종업원에 대한 교육 및 훈련계획을 별도로 작성할 수 있다.
⚬ 화재대응 요령
1) 화재전파 및 접수 : 불을 발견하면 “불이야”하고 외쳐 다른 사람에게 알리고 화재경보장치(발신기)를 누른다.
2) 화재신고 : 불이 난 사실을 침착하게 현재 위치(건물주소, 명칭), 화재진행 상황 및 피해현황 등을 소방기관(119)에 신고한다.
3) 비상방송 : 담당 대원은 비상방송설비를 사용하여 신속하게 화재사실을 전파하며 필요한 경우 즉각적인 피난개시를 명령한다.
4) 대원소집 및 임무부여 : 초기대응체계를 구축하여 신속하게 화재에 대응하고 화세의 확대 여부 등을 고려하여 자위소방대장 또는 부대장은 자위소방대원을 소집하고 임무를 부여한다.
5) 관계기관 통보·연락 : 소방안전관리자 또는 담당 대원은 비상연락체계를 통해 유관기관, 협력업체 등에 화재사실을 전파하고 신속한 대응준비를 지시한다.
6) 초기소화 : 소화기 또는 옥내소화전을 사용하여 신속한 초기소화 작업을 실시한다. 초기소화가 어려운 경우에는 열 또는 연기 확산방지를 위해 출입문을 닫고 즉시 피난한다.
⚬ 화재 시 일반적 피난행동
1) 엘리베이터는 이용하지 않고 계단을 통해 옥외로 대피한다.
2) 아래층으로 대피가 불가능한 때에는 옥상으로 대피한다.
3) 아파트의 경우 세대 밖으로 나가기 어려울 경우 세대 사이에 설치된 경량칸막이를 통해 옆 세대로 대피하거나 세대 내 대피공간으로 대피한다.
4) 유도등, 유도표지를 따라 대피한다.
5) 연기 발생 시 낮은 자세로 이동하고, 코와 입을 젖은 수건 등으로 막아 연기를 마시지 않도록 한다.
6) 출입문 열기 전 문 손잡이가 뜨거우면 문을 열지 말고 다른 길을 찾는다.
7) 옷에 불이 붙었을 때에는 눈과 입을 가리고 바닥에서 뒹군다.
8) 탈출한 경우에는 절대로 다시 화재 건물로 들어가지 않는다.
⚬ 피난약자의 피난계획 수립
1) 건물에 대한 이해 : 비상구 위치(2 이상의 피난로 확보), 피난 시 장애가 될 수 있는 물품이나 구역, 화재경보설비 등 소방시설의 위치, 구조대와 연락장치 위치, 임시 대피공간 등을 피난약자는 물론 전 거주자가 숙지토록 한다.
2) 피난약자에 대한 현황파악과 피난보조요령 등 숙지 : 유형별 현황파악과 유형에 따른 피난보조자의 임무와 피난(보조)기구 사용법, 피난유도방법 등을 포함한다.
3) 적절한 설비 설치 : 법적인 소방시설 및 편의시설 설치는 물론 피난약자를 위한 적극적인 설비보강이 요구된다.
4) 소방안전교육 및 훈련 실시 : 피난약자는 물론, 건물 내 신입직원의 오리엔테이션 때부터 대피 및 대피유도 방법을 숙지시키고 유형별 훈련으로 피난 및 피난보조 능력을 향상시킨다.
5) 효과적인 피난시스템 구축 : 건물 내 자위소방대 조직에 의한 초기 대피시스템 구축 및 소방, 경찰 등 재난관련 관서와의 협조체제 구축이 필요하다. 이를 위해 소방안전관리자와 재난관련 기관과의 평소 토론과 전 거주자가 참여하는 합동훈련이 효과적이다.
⚬ 장애유형별 피난보조 예시
1) 지체장애인 : 2인 이상이 1조가 되어 피난을 보조하고 장애 정도에 따라 보조기구를 적극 활용한다.
2) 청각장애인 : 시각적인 전달을 위해 표정이나 제스처를 사용하고 조명(손전등 및 전등)을 적극 활용하며 메모를 이용한 대화도 효과적이다.
3) 시각장애인 : 피난유도 시 여기, 저기 등 애매한 표현보다는 좌측 1m, 왼쪽 2m 같이 명확하게 표현하고 여려 명의 시각장애인이 동시 대피하는 경우 서로 손을 잡고 질서있게 피난토록 한다.
4) 지적장애인 : 공황상태에 빠질 수 있으므로 차분하고 느린 어조로 도움을 주러 왔음을 밝히고 피난을 보조한다.
5) 노약자 : 장애인에 준하는 피난보조를 실시한다. 노인은 지병이 있는 경우가 많으므로 구조대가 알기 쉽게 지병을 표시하고, 1인의 유도자를 지정하여 줄서서 피난하는 것이 바람직하다.
⚬ 소방안전관리자 업무수행 기록의 작성·유지
1) 소방안전관리자는 소방안전관리업무 수행에 관한 기록을 “소방안전관리자 업무수행 기록표”에 월 1회 이상 작성·관리해야 하며, 소방안전관리업무 수행 중 보수 또는 정비가 필요한 사항을 발견한 경우에는 이를 지체 없이 관계인에게 알리고, “소방안전관리자 업무수행 기록표”에 기록해야 한다.
2) 소방안전관리자는 업무 수행에 관한 기록을 작성한 날부터 2년간 보관해야 한다.
⚬ 소방안전관리자 업무수행 기록표 작성요령
1) 소방안전관리대상물의 소방안전관리자는 소방안전관리업무를 수행한 날을 포함하여 월 1회 이상 작성한다.
2) 당해연도 소방계획서 및 소방시설등(최초점검, 작동점검, 종합점검) 점검표에 따른 점검항목을 참고하여 작성한다.
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제1-6편 소방시설의 구조·점검 및 실습(소화용수설비, 소화활동설비)
⚬ 상수도소화용수설비
1) 배관경 : 호칭지름 75㎜ 이상의 수도배관에 100㎜ 이상의 소화전을 접속
2) 소화전 설치 위치 : 소방자동차 등의 진입이 쉬운 도로변 또는 공지에 설치
3) 소화전 설치 수평거리 : 특정소방대상물의 수평투영면의 각 부분으로부터 140m 이하가 되도록 설치할 것
⚬ 소화수조 및 저수조
1) 채수구 설치위치 : 소방차가 2m 이내의 지점까지 접근할 수 있는 위치에 설치
2) 가압송수장치 : 소화수조 또는 저수조가 지표면으로부터 깊이가 4.5m 이상인 지하에 있는 경우 가압송수장치(펌프) 설치
3) 저수량
소화수조의 저수량은 소방대상물의 연면적을 다음 표에 따른 기준면적으로 나누어 얻은 수(소수점 이하의 수는 1로 본다)에 20㎥를 곱한 양 이상이 되도록 하여야 한다.
소방대상물
기준면적
(1) 1층 및 2층 바닥면적 합계가 15,000㎡이상인 소방대상물
7,500㎡
(2) (1)에 해당하지 않는 그 밖의 소방대상물
12,500㎡
※ 예시1) 연면적 30,000㎡이고 1층+2층 바닥면적이 16,000㎡인 경우 저수량은?
풀이 : 30,000㎡÷ 7,500㎡= 4
답 ⇒ 4 × 20㎥= 80㎥,
따라서, 80㎥이상(80톤 이상)의 저수량을 확보해야 한다.
예시2) 연면적 30,000㎡이고 1층+2층 바닥면적이 12,000㎡인 경우 저수량은?
풀이 : 30,000㎡÷ 12,500㎡= 2.4 ≒ 3(절상)
답 ⇒ 3 × 20㎥= 60㎥,
따라서, 60㎥이상(60톤 이상)의 저수량을 확보해야 한다.
4) 채수구 설치수
소유수량
20㎥이상 40㎥미만
40㎥이상 100㎥미만
100㎥이상
채수구의 수
1개
2개
3개
5) 흡수관투입구
한 변 또는 직경이 0.6m 이상인 것으로 소요수량 80㎥미만인 것에 있어서는 1개 이상, 80㎥이상인 것에 있어서는 2개 이상을 설치
※ 참고용
1. 소화용수설비를 설치하는 이유 : 건물 규모가 큰 경우 소방펌프차의 자체탱크의 소화수가 부족하여 인근에서 물을 공급받아 소방펌프차에 물을 공급하여 소화활동을 원활하게 하기 위함이다.
2. 소화용수설비(상수도 또는 소화수조) 설치대상
① 연면적 5,000㎡이상
② 가스시설로서 지상에 노출된 탱크의 저장용량 합계가 100톤 이상
3. 설비의 우선순위(상수도, 소화수조)
① 기준 : 상수도를 우선적으로 설치하며, 지역의 환경에 따라 상수도용 급수관이 설치되어 있지 않는 경우에는 소화수조(저수조)를 설치한다.
② 상수도용 급수관 : 건축물 대지 경계선으로부터 180m 이내에 지름 75㎜이상인 것
4. 소화수조와 저수조 비교
① 소화수조 : 소화수 전용 수조
② 저수조 : 소화수와 생활용수 겸용 수조

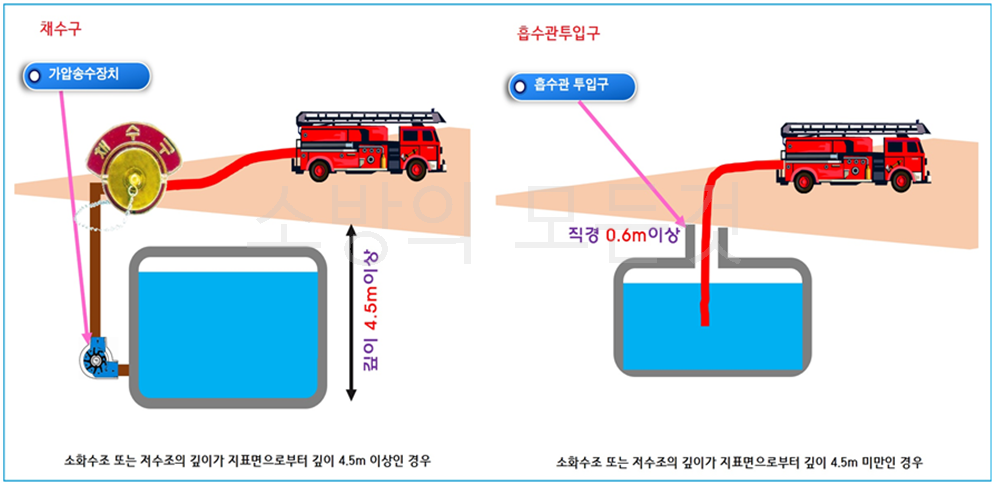

5. 채수구와 흡수관투입구 비교
① 채수구 : 소화수조 또는 저수조의 깊이가 지표면으로부터 4.5m 이상이면 건물 자체 내에 채수펌프(가압송수장치)를 설치하고 채수구 옆에는 가압송수장치 기동스위치를 두어 소방펌프차에 물의 공급을 원활히 받기 위함이다.
② 흡수관투입구 : 소화수조 또는 저수조의 깊이가 지표면으로부터 4.5m 미만인 경우 소방펌프차의 자체 펌프로 소화수조 또는 저수조의 물을 흡수하기 위하여 호스를 투입하는 투입구이다.
⚬ 연결송수관설비
1) 개요 : 연결송수관설비는 넓은 면적의 고층 또는 지하 건축물에 설치하며, 화재 시 소방관이 소화하는데 사용하는 설비이며, 건물 외부에 있는 송수구로 소방펌프차에 의해서 물을 공급하고 건물 내부에서는 방수구에 소방관들이 호스와 관창을 체결하여 사용하는 소화활동설비이다.
2) 구성요소 : 송수구, 방수구, 방수기구함, 배관
⚬ 연결송수관설비 종류
1) 건식 : 평상시 연결송수관 배관 내부가 비어 있는 상태로 관리한다. 이 방식은 지면으로부터 높이가 31m 미만 또는 지상 11층 미만인 특정소방대상물에만 설치한다.
2) 습식 : 건식에 비하여 습식은 관로 내부에 상시 물이 충전된 상태로 유지되며 지면으로부터 높이가 31m 이상 또는 지상 11층 이상인 특정소방대상물에 설치한다.
⚬ 연결살수설비
1) 개요 : 판매시설 및 영업시설의 경우 바닥면적의 합계가 1,000㎡이상, 지하층으로서 바닥면적의 합계가 150㎡이상인 곳에 설치하는 소화활동설비이다. 외부에 설치된 연결살수용 송수구를 통한 소방펌프차의 물을 공급하여 건물 내부에 설치된 헤드에서 소화수를 방출하여 화재를 진압하는 설비이다.
※ 판매시설 등의 경우 바닥면적 합계가 5,000㎡이상이면 스프링클러설비를 설치하며, 지하층의 경우 화재발생 시 화염과 연기가 상부로 확산하여 소방관의 소화활동에 제한이 있지만 연결살수설비를 설치하면 지하층에 들어가지 않아도 건물 외부에 있는 송수구에 소방펌프차의 물을 공급하여 지하층에 설치된 헤드로 소화수를 살수하여 화재를 진압할 수 있다.
2) 구성요소
가. 송수구 : 소화설비에 소화용수를 보급하기 위하여 건물의 벽 또는 구조물에 설치하는 관
나. 배관 : 가지배관의 배열은 토너먼트 방식이 아니어야 하며, 한쪽 가지배관에 설치되는 헤드의 개수는 8개 이하로 하여야 함
다. 살수헤드 : 연결살수설비 전용헤드 또는 스프링클러헤드로 설치
⚬ 제연설비 개요
1) 화재 시 화상이 직접적인 원인이 되어 사망하는 경우보다 유독성 연기에 의해 질식 사망하는 경우가 대부분이다.
2) 거실제연설비 : 거실 내의 연기를 급기(화재실 인근)와 배기(화재실)를 통하여 외부로 배출함으로써 건물 내 인원들의 피난 시야 확보 및 연기질식 방지를 하게 되며 소방관들의 소화활동을 원활하게 해주는 역할을 한다.
3) 부속실제연설비 : 부속실(또는 계단실)을 화재가 발생한 장소(옥내)보다 공기압을 높여(차압) 옥내의 연기가 부속실(계단실 포함) 안으로 침입하는 것을 방지
※ 배연설비와의 차이점
배연설비는 6층 이상 건축물의 거실 용도가 문화 및 집회, 판매 및 영업, 업무시설 등으로 사용하는 대상물에 배연구(배연창 등)를 설치하여 연기를 배출함으로써 거주자의 피난을 도모하기 위함이다.

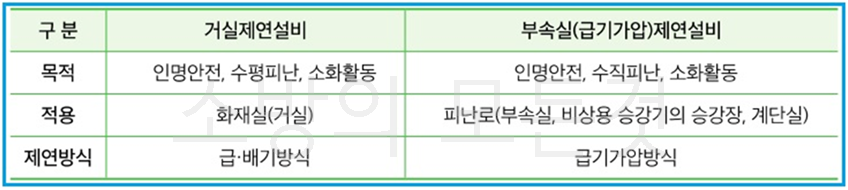

⚬ 제연설비 구분
⚬ 제연구역의 선정
1) 계단실 및 부속실을 동시에 제연하는 것
2) 부속실만을 단독으로 제연하는 것
3) 계단실을 단독제연하는 것
4) 비상용승강기 승강장을 단독제연하는 것
⚬ 제연구역의 차압 유지 : 부속실(계단실 포함)로의 연기유입을 막기 위하여 제연구역(부속실, 계단실)과 옥내(화재실)와의 사이에 유지하여야 하는 일정한 기압의 차이
1) 최소 차압 : 40Pa이상(옥내에 스프링클러설비가 설치된 경우 12.5Pa이상)
2) 출입문의 개방력 : 110N 이하
※ 1. 옥내에 스프링클러설비가 설치된 경우 화재 시 스프링클러헤드 개방으로 옥내의 화염과 연기가 감소되어 부력이 약화되므로 작은 차압(12.5Pa이상) 만으로도 옥내에서 부속실로 침투되는 연기를 방호할 수 있게 된다. 여기서, 40Pa과 12.5Pa은 시험치에 의해 나온 수치이며 해외기준을 국내기준에 적용시킨 것이다.
2. 부속실에 급기를 40Pa이상으로 하되 너무 많은 급기량을 공급하게 되면 옥내에 있는 사람이 부속실의 출입문을 밀어서 계단실 그리고 외부로 피난하여야 하는데 부속실 급기량이 과압인 경우 옥내에서 부속실 쪽으로의 출입문 개방이 안되어 피난이 불가할 수 있다. 따라서, 부속실과 옥내와의 차압은 40Pa이상 유지하되 부속실 출입문 개방력은 110N 이하로 규정하였다.
⚬ 방연풍속 : 옥내로부터 피난하는 사람이 부속실로 통하는 문을 개방하였을 때 옥내(화재실)에서 제연구역(부속실) 내로 연기의 유입을 유효하게 방지할 수 있는 풍속
⚬ 제연구역(부속실)의 출입문
1) 평상시 자동폐쇄장치에 따라 정상적인 닫힘 상태를 유지할 것. 다만, 출입문을 개방상태로 유지관리하는 경우에는 옥내에 설치된 감지기 작동과 연동되어 즉시 닫히는 방식으로 할 것
2) 제연구역의 출입문에 설치하는 자동폐쇄장치는 제연구역의 기압에도 불구하고 출입문을 용이하게 닫을 수 있는 충분한 폐쇄력이 있을 것
※ 출입문 자동폐쇄장치 중에 특히 부속실에서 계단실 측에 설치된 출입문은 부속실 급기로 인하여 계단실 쪽으로 개방된 출입문이 급기압력에 의해 폐쇄되지 않는 경우 적정 차압을 유지할 수 없게 되므로 부속실 급기 시 부속실과 계단실 사이에 설치된 출입문의 개방 이후 자동으로 완전 폐쇄되는지 확인하여야 한다.
⚬ 거실제연설비 점검방법
1) 감지기 작동(또는 수동기동장치의 스위치로 수동 작동)
2) 작동상태의 확인할 내용
가. 화재경보가 발생하는지 확인한다.
나. 제연커튼이 설치된 장소에는 제연커튼이 작동(내려오는지)되는지 확인한다. 다만, 고정식 제연커튼은 감지기의 작동과 관련이 없다.
다. 배기 및 급기 댐퍼가 작동하여 개방되는지 확인한다.
라. 배풍기(배기팬) 및 송풍기(급기팬)가 작동하여 배풍(화재실 연기 배출)과 송풍(화재실 인접구역 신선한 공기 공급)이 정상적으로 되는지 확인한다.
⚬ 부속실 제연설비 점검방법
1) 감지기 작동(또는 수동기동장치의 스위치로 수동 작동)
2) 화재경보 발생 및 댐퍼가 개방되는지 확인
3) 송풍기가 작동하여 부속실(계단실 포함)에 바람이 들어오는지 확인한다.
4) 전실 내의 차압을 측정한다.
▷ 판정기준 : 40Pa이상(옥내에 스프링클러설비가 설치된 경우 12.5Pa이상)

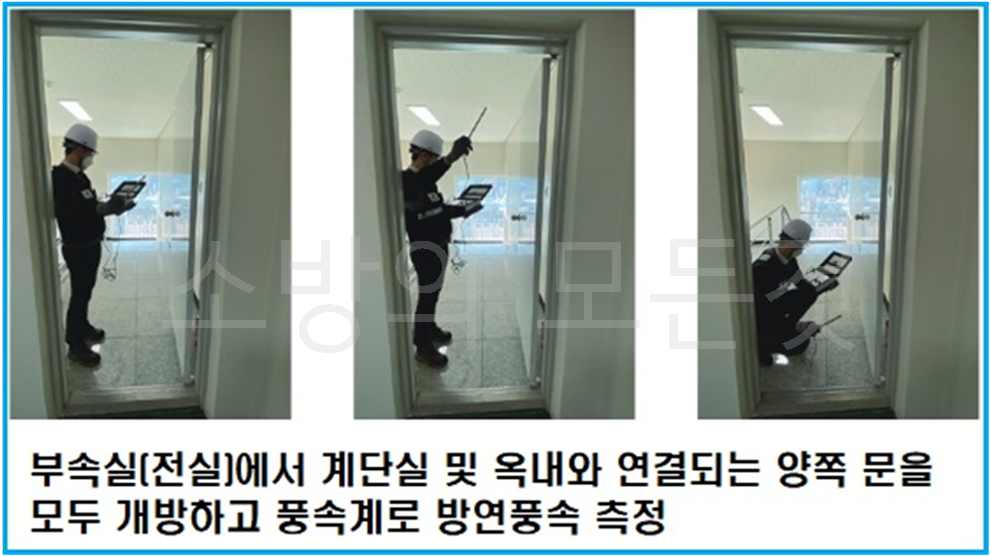

5) 부속실의 출입문(옥내 측과 계단실 측에 설치된 출입문 모두)을 개방한 후 방연풍속을 측정한다.
▷ 판정기준 : 장소에 따라 0.5㎧ 이상, 또는 0.7㎧ 이상(부속실과 면하는 옥내가 거실인 경우) 여부 확인
6) 부속실 내에서 과압이 발생한 경우 과압배출장치(플랩댐퍼)가 작동하는지 확인한다.
※ 최근에는 부속실에 과압배출장치(플랩댐퍼)의 설치보다는 자동차압과압조절형 댐퍼를 설치하기 때문에 6) 항목은 자동차압과압조절형 댐퍼가 정상 작동하는지 확인한다로 대체하여도 된다.
7) 모든 확인이 끝나면 수신기에서 복구를 시킨다.(수동기동스위치를 작동시킨 경우 스위치도 복구)
⚬ 비상콘센트설비 개요 : 화재 시 소방대의 조명장치, 파괴기구 등을 접속하여 사용하는 비상전원설비로서 소화활동을 용이하게 하기 위한 설비
⚬ 비상콘센트설비 설치위치
1) 바닥으로부터 높이 0.8m 이상 1.5m 이하
2) 아파트 또는 바닥면적 1,000㎡미만인 층 : 계단의 출입구로부터 5m 이내
3) 바닥면적 1,000㎡이상인 층(아파트 제외) : 각 계단의 출입구 또는 계단부속실의 출입구로부터 5m 이내
⚬ 비상콘센트설비의 설치수
각 층으로부터 하나의 비상콘센트까지의 수평거리 50m 이하마다 설치(단, 지하상가 또는 지하층의 바닥면적의 합계가 3,000㎡이상은 수평거리 25m 이하마다 설치)
⚬ 비상콘센트설비 규격
구분
전압
용량
극수
단상교류
220V
1.5KVA 이상
2극
⚬ 비상콘센트설비의 전원
1) 상용전원
가. 저압수전인 경우 : 인입개폐기 직후에서 분기하여 전용배선으로 할 것
나. 특고압수전 또는 고압수전의 경우 : 전력용 변압기 2차측의 주차단기 1차측 또는 2차측에서 분기하여 전용배선으로 할 것
2) 비상전원 : 자가발전설비 또는 비상전원 수전설비로 설치할 것

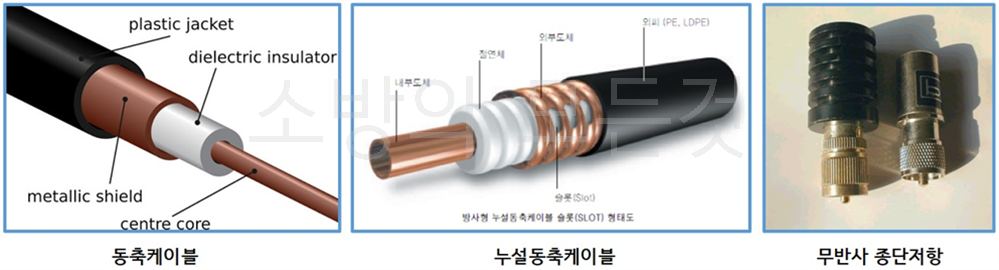

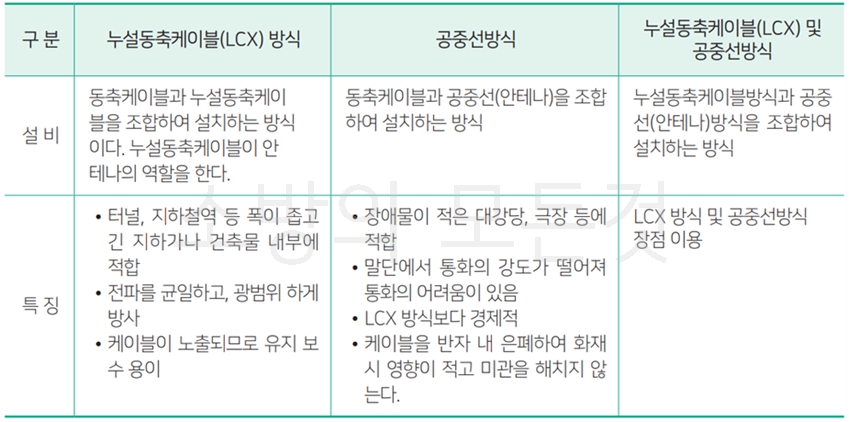

⚬ 무선통신보조설비 개요 : 지하 또는 터널 속 그리고 고층건축물(30층 이상)의 16층 이상의 부분에서는 전파가 현저하게 감쇄되어 지상과의 무전이 어려운 상태가 되므로 소방대상물에 누설동축케이블이나 안테나(공중선)를 설치하여 지상의 소방대와 지하 또는 터널 그리고 고층에서 소방활동을 하는 소방대 상호간의 무선통신을 용이하게 하기 위한 소화활동설비이다.
⚬ 무선통신보조설비의 구성요소
1) 전송장치
가. 동축케이블 : 외부도체와 내부도체가 동심원을 이루고 있어 외부 잡음에 거의 영향을 받지 않는 고주파 전송선로
나. 누설동축케이블 : 동축케이블의 외부도체에 가느다란 홈을 만들어서 전파가 외부로 새어 나갈 수 있도록 한 케이블로서 동축케이블과 공중선을 겸하는 고주파 전송선로
2) 무반사 종단저항 : 누설동축케이블로 전송된 전자파가 종단에서 반사되어 송신효율을 떨어뜨리는 것을 방지하기 위하여 케이블의 끝부분에 설치하는 저항
3) 안테나(공중선) : 전파를 효율적으로 송신하거나 수신하기 위하여 사용하는 공중도체
4) 분배기 등
가. 분배기 : 신호의 전송로가 분기되는 장소에 설치하는 것으로 임피던스 매칭과 신호 균등분배를 위해 사용하는 장치
나. 분파기 : 서로 다른 주파수의 합성된 신호를 분리하기 위해서 사용하는 장치
다. 혼합기 : 두 개 이상의 입력신호를 원하는 비율로 조합한 출력이 발생하도록 하는 장치
라. 증폭기 : 신호전송 시 신호가 약해져 수신이 불가능해지는 것을 방지하기 위해서 증폭하는 장치
5) 옥외안테나(설치기준)
가. 건축물, 지하가, 터널 또는 공동구의 출입구 및 출입구 인근에서 통신이 가능한 장소에 설치할 것
나. 다른 용도로 사용되는 안테나로 인한 통신장애가 발생하지 않도록 설치할 것
다. 옥외안테나는 견고하게 파손의 우려가 없는 곳에 설치하고 그 가까운 곳의 보기 쉬운 곳에 “무선통신보조설비 안테나”라는 표시와 함께 통신 가능거리를 표시한 표지를 설치할 것
라. 수신기가 설치된 장소 등 사람이 상시 근무하는 장소에는 옥외안테나의 위치가 모두 표시된 옥외안테나 위치표시도를 비치할 것
⚬ 무선통신보조설비 종류(설비방식별 특징)
⚬ 연소방지설비 개요 : 전력, 통신용의 전선 등이 설치된 지하구의 화재발생 시 지상의 송수구를 통하여 소방펌프차로 송수를 하며, 배관을 통하여 개방형 헤드로 방수되는 설비이다.
※ 송수구와 배관 그리고 살수헤드로 구성되어 연결살수설비과 개념이 비슷하나 방호대상물이 지하의 전력, 통신용의 전선 등인 경우는 연소방지설비이며 그 외의 일반시설의 지하층(판매시설 등 포함)인 경우에는 연결살수설비이다.
⚬ 연소방지설비 구성요소 : 송수구, 배관, 살수헤드(방수헤드)
⚬ 연소방지도료의 도포 : 지하구 안에 설치된 케이블·전선 등에는 연소방지용 도료를 도포하여야 한다. 다만, 케이블·전선 등을 규정에 의한 내화배선 방법으로 설치한 경우와 이와 동등 이상의 내화성능이 있도록 한 경우에는 그러하지 않는다.
[출제 문제]
1. 다음과 같은 소방대상물에 소화용수설비의 소화수조를 설치하였다. 소화용수설비의 소화수조 최소 저수량과 채수구의 최소 설치 수량은?
가. 용도 : 업무시설 나. 연면적 : 30,000㎡ 다. 1층, 2층 바닥면적의 합계 15,000㎡ ※ 단, 상기 외의 기준은 산정에서 제외한다.
① 60㎥, 1개
② 60㎥, 2개
③ 80㎥, 2개
④ 80㎥, 3개
[해설]
⑴ 소화수조의 저수량
소화수조의 저수량은 소방대상물의 연면적을 다음 표에 따른 기준면적으로 나누어 얻은 수(소수점 이하의 수는 1로 본다)에 20㎥를 곱한 양 이상이 되도록 하여야 한다.
소방대상물
기준면적
(1) 1층 및 2층 바닥면적 합계가 15,000㎡이상인 소방대상물
7,500㎡
(2) (1)에 해당하지 않는 그 밖의 소방대상물
12,500㎡
[풀이]
30,000㎡/ 7,500㎡= 4
4 × 20㎥= 80㎥
⑵ 채수구 설치 개수
소유수량
20㎥이상 40㎥미만
40㎥이상 100㎥미만
100㎥이상
채수구의 수
1개
2개
3개
⑶ 따라서, 소화수조의 저수량은 80㎥이 되며, 채수구의 최소 설치 개수는 2개가 된다.
답) 3번
2. 다음은 부속실 제연설비 점검방법에 대한 설명이다. 옳지 않은 것은?
① 옥내의 감지기를 작동시킨다(또는 수동기동장치의 스위치를 작동시킨다).
② 전실 내의 차압을 측정한다(계단실·부속실 등 차압장소의 문을 닫고 전실 안에서 측정을 한다).
③ 전실 내에서 측정한 적정한 차압은 40Pa 이상(옥내에 스프링클러설비가 설치된 경우 12.5Pa 이상)이 되어야 한다.
④ 방연풍속은 계단실 및 부속실의 출입문을 모두 폐쇄한 후 풍속계로 방연풍속을 측정하며, 장소에 따라 초속 0.5m 이상 또는 0.7m 이상이 되어야 한다.
[해설]부속실 제연설비 점검방법
⑴ 감지기 작동(또는 수동기동장치의 스위치로 수동 작동)
⑵ 화재경보 발생 및 급기댐퍼가 개방되는지 확인
⑶ 송풍기(급기팬)가 작동하여 부속실(계단실 포함)에 바람이 들어오는지 확인한다.
⑷ 전실 내의 차압을 측정한다.
▷ 판정기준 : 40Pa이상(옥내에 스프링클러설비가 설치된 경우 12.5Pa이상)
⑸ 부속실의 출입문(옥내 측과 계단실 측에 설치된 출입문 모두)을 개방한 후 방연풍속을 측정한다.
▷ 판정기준 : 장소에 따라 0.5㎧ 이상, 또는 0.7㎧ 이상(부속실과 면하는 옥내가 거실인 경우) 여부 확인
⑹ 제연구역(부속실)의 출입문이 모두 닫혀 있는 상태에서 제연설비를 가동시킨 후 출입문의 개방에 필요한 힘이 110N 이하인지 확인
⑺ 부속실 내에서 과압이 발생한 경우 과압배출장치(플랩댐퍼)가 작동하는지 확인한다.
⑻ 모든 확인이 끝나면 수신기에서 복구를 시킨다.(수동기동스위치를 작동시킨 경우 스위치도 복구)
→ 방연풍속은 부속실(전실)에서 계단실 및 옥내와 연결되는 문을 모두 개방하고 풍속계로 방연풍속을 측정하며, 문과 마주하는 옥내가 거실(화재실)인 경우에는 0.7㎧ 이상, 그 외에는 0.5㎧ 이상이어야 한다.
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제1-5편 소방시설의 구조·점검 및 실습(비상방송설비, 피난구조설비)
⚬ 비상방송설비의 스피커 설치기준
1) 음성입력 : 실내 1W 이상, 실외 또는 일반적인 장소 3W 이상
2) 각 층마다 설치하되 하나의 스피커까지는 수평거리 25m 이하가 되도록 할 것
⚬ 비상방송개시 시간 : 기동장치에 의한 화재신호를 수신한 후 필요한 음량으로 10초 이하
⚬ 증폭기 및 조작장치
1) 설치장소 : 상시 사람이 근무하는 장소 및 점검 편리한 곳 및 방화상 유효한 곳에 설치
2) 조작부의 위치 : 0.8m 이상 1.5m 이하
3) 배선
가. 음량조정기를 설치하는 경우 음량조정기의 배선은 3선식으로 할 것
나. 화재로 인하여 하나의 층의 확성기 또는 배선이 단락 또는 단선되어도 다른 층의 화재 통보에 지장이 없도록 할 것
⚬ 피난기구의 종류(피난기구는 법적으로 지상 10층 까지만 설치해도 된다.)
1) 구조대 : 포지 등을 사용하여 자루형태로 만든 것으로서 화재 시 사용자가 그 내부에 들어가서 내려옴으로써 대피할 수 있는 피난기구이며 경사강하식과 수직강하식이 있다.
가. 경사강하식 구조대(사강식) : 소방대상물에 비스듬하게 고정시키거나 설치하여 사용자가 미끄럼식으로 내려올 수 있는 구조대
나. 수직강하식 구조대(수강식) : 소방대상물 또는 기타 장비 등에 수직으로 설치하는 것으로서 일정한 간격으로 설치한 협축부에 의한 마찰로 하강 속도를 감속시키는 구조대
2) 완강기 : 사용자의 몸무게에 의하여 자동적으로 내려올 수 있는 기구 중 사용자가 연속적으로 사용 가능하며, 조속기(속도조절기), 조속기의 연결부, 로프, 연결금속구, 벨트로 구성된다.
3) 간이완강기 : 사용자가 연속적으로 사용할 수 없는 1회용 완강기
4) 피난사다리 : 건축물의 개구부에 설치하는 기구로서 고정식 사다리, 올림식 사다리 및 내림식 사다리로 분류
5) 공기안전매트 : 화재 발생 시 사람이 건축물 내에서 외부로 긴급히 뛰어 내릴 때 충격을 흡수하여 안전하게 지상에 도달할 수 있도록 포지에 공기 등을 주입하는 구조로 되어 있는 것
6) 미끄럼대 : 화재발생 시 신속하게 지상으로 피난할 수 있도록 제조된 피난기구로서 장애인 복지시설, 노약자 수용시설 및 병원 등에 적합
7) 피난교 : 건축물의 옥상층 또는 그 이하의 층에서 화재발생 시 옆 건축물로 피난하기 위해 설치하는 피난기구
8) 다수인피난장비 : 2인 이상이 동시에 사용가능한 피난기구
9) 기타 피난기구 : 피난용트랩, 승강식 피난기 등이 있다.
⚬ 피난기구 설치수량
1) 층마다 설치해야 하는 수량
소방대상물의 용도
면적에 따른 설치 수량
숙박시설·노유자시설·의료시설
바닥면적 500㎡마다 1개 이상
위락시설·문화집회 및 운동시설·판매시설로 사용되는 층 또는 복합용도의 층
바닥면적 800㎡마다 1개 이상
계단실형 아파트
각 세대마다 1개 이상
그 밖의 용도의 층
바닥면적 1,000㎡마다 1개 이상
2) 추가 설치해야 하는 기준
소방대상물의 용도
피난기구 종류
설치 수량
숙박시설(휴양콘도미니엄 제외)
완강기 또는 2 이상의 간이완강기
객실마다 설치
공동주택
공기안전매트
하나의 관리주체가 관리하는 공동주택 구역마다 1개 이상 설치(단, 옥상 또는 인접세대로 피난가능 시 제외 가능)
4층 이상의 층에 설치된 노유자시설 중 장애인관련시설(주된 사용자 중 스스로 피난이 불가한 자가 있는 경우)
구조대
층마다 1개 이상 설치
⚬ 피난기구 설치기준
1) 설치위치 : 피난 또는 소화활동상 유효한 개구부가 있는 곳
→ 피난기구를 설치하는 개구부 조건
① 개구부 크기 : 가로 0.5m 이상, 세로 1m 이상
② 바닥에서 개구부 하단까지의 거리 : 1.2m 미만(1.2m 이상이면 발판 등을 설치)
③ 밀폐된 창문 : 쉽게 파괴할 수 있는 파괴장치 비치
2) 설치방법
가. 피난기구를 설치하는 개구부는 서로 동일직선상이 아닌 위치에 있을 것[단, 피난교·피난용트랩·간이완강기·아파트에 설치하는 피난기구(다수인 피난장비는 동일직선상 가능)는 제외]
나. 피난기구는 특정소방대상물의 기둥·바닥·보 기타 구조상 견고한 부분에 볼트조임·매입·용접 기타의 방법으로 견고하게 부착할 것
다. 4층 이상의 층에 피난사다리(하향식 피난구용 내림식사다리 제외)를 설치하는 경우에는 금속성 고정사다리를 설치하고, 당해 고정사다리는 쉽게 피난할 수 있는 구조의 노대를 설치할 것
라. 완강기는 강하 시 로프가 건축물 또는 구조물 등과 접촉하여 손상되지 않도록 할 것
마. 완강기 로프의 길이는 부착위치에서 지면 기타 피난상 유효한 착지면까지의 길이로 할 것
바. 미끄럼대는 안전한 강하속도를 유지하도록 하고, 전락방지를 위한 안전조치를 할 것
사. 구조대의 길이는 피난상 지장이 없고 안정한 강하속도를 유지할 수 있는 길이로 할 것
3) 표지판 설치 방법 : 피난기구를 설치한 장소에 발광식 또는 축광식표지와 사용방법을 표시한 표지(외국어 및 그림 병기)를 부착할 것
⚬ 피난기구 설치 제외
1) 다음의 기준에 적합한 층
가. 주요구조부가 내화구조로 되어 있어야 할 것
나. 실내의 면하는 부분의 마감이 불연재료·준불연재료 또는 난연재료로 되어 있고 방화구획이 적합하게 구획되어 있어야 할 것
다. 거실의 각 부분으로부터 직접 복도로 쉽게 통할 수 있어야 할 것
라. 복도에 2 이상의 특별피난계단 또는 피난계단이 적합하게 설치되어 있어야 할 것
마. 복도의 어느 부분에서도 2 이상의 방향으로 각각 다른 계단에 도달할 수 있어야 할 것
2) 다음의 기준에 적합한 특정소방대상물 중 그 옥상의 직하층 또는 최상층(문화 및 집회시설 및 운동시설 또는 판매시설 제외)
가. 주요구조부가 내화구조로 되어 있어야 할 것
나. 옥상의 면적이 1,500㎡이상이어야 할 것
다. 옥상으로 쉽게 통할 수 있는 창 또는 출입구가 설치되어 있어야 할 것
라. 옥상이 소방사다리차가 쉽게 통행할 수 있는 도로(폭 6m 이상) 또는 공지에 면하여 설치되어 있거나 옥상으로부터 피난층 또는 지상으로 통하는 2 이상의 (특별)피난계단이 적합하게 설치되어 있어야 할 것
3) 주요구조부가 내화구조이고 지하층을 제외한 층수가 4층 이하이며 소방사다리차가 쉽게 통행할 수 있는 도로 또는 공지(공원 또는 광장 등)에 면하는 부분에 개구부가 2 이상 설치되어 있는 층
→ 다만, 문화집회 및 운동시설·판매시설 및 영업시설 또는 노유자시설의 용도로 사용되는 층으로서 그 층의 바닥면적이 1,000㎡이상인 경우에는 피난기구를 설치해야 한다.
4) 갓복도식 아파트 또는 인접(수평 또는 수직) 세대로 피난할 수 있는 아파트
5) 주요구조부가 내화구조로서 거실의 각 부분으로 직접 복도로 피난할 수 있는 학교(강의실 용도로 사용되는 층에 한함)
6) 무인공장 또는 자동창고로서 사람의 출입이 금지된 장소(관리를 위하여 일시적으로 출입하는 장소를 포함)
7) 건축물의 옥상부분으로서 거실에 해당하지 않고 건축법 시행령에 의해 층수로 산정된 층으로 사람이 근무하거나 거주하지 않는 장소

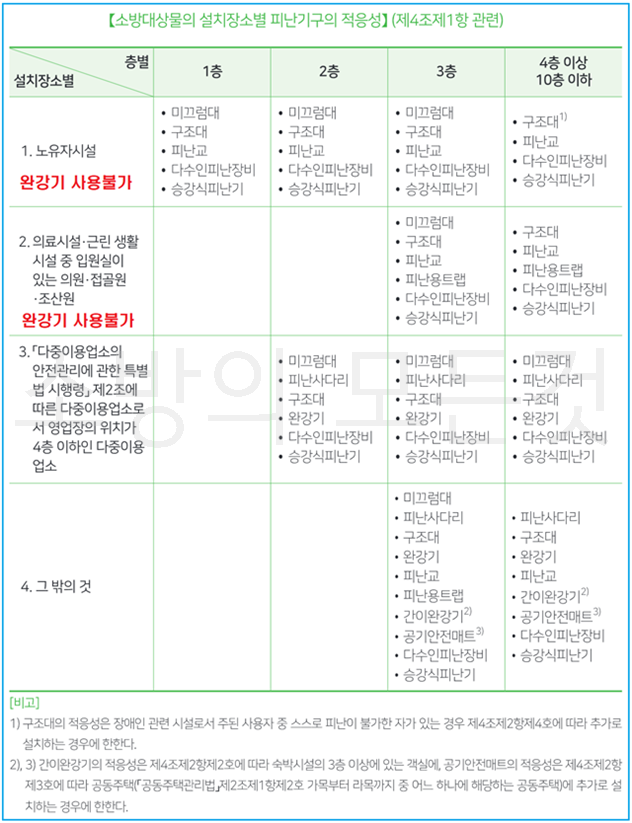

⚬ 소방대상물의 설치장소별 피난기구의 적응성
⚬ 인명구조기구 (방공인)
1) 방열복, 방화복
2) 공기호흡기
3) 인공소생기 : 호흡 부전상태에 빠진 사람에게 인공호흡을 시켜 환자를 구급하거나 보호하는 기구
⚬ 인명구조기구 설치기준
1) 특정소방대상물의 용도 및 장소별로 설치해야 할 인명구조기구는 다음 표에 따라 설치할 것
특정소방대상물
인명구조기구의 종류
설치 수량
⦁지하층을 포함하는 층수가 7층 이상인 관광호텔 및 5층 이상인 병원
⦁방열복 또는 방화복 ⦁공기호흡기 ⦁인공소생기
⦁각 2개 이상 비치할 것. 다만, 병원의 경우에는 인공소생기를 설치하지 않을 수 있다.
⦁문화 및 집회시설 중 수용인원 100명 이상의 영화상영관 ⦁판매시설 중 대규모 점포 ⦁운수시설 중 지하역사 ⦁지하가 중 지하상가
⦁공기호흡기
⦁층마다 2개 이상 비치할 것. 다만, 각 층마다 갖추어 두어야 할 공기호흡기 중 일부를 직원이 상주하는 인근 사무실에 갖추어 둘 수 있다.
⦁물분무등소화설비 중 이산화탄소소화설비를 설치하여야 하는 특정소방대상물
⦁공기호흡기
⦁이산화탄소소화설비가 설치된 장소의 출입구 외부 인근에 1개 이상 비치할 것
2) 화재 시 쉽게 반출 사용할 수 있는 장소에 비치할 것
3) 인명구조기구가 설치된 가까운 장소의 보기 쉬운 곳에 “인명구조기구”라는 축광식표지와 그 사용방법을 표시한 표지를 부착할 것
⚬ 비상조명등 설치기준
1) 특정소방대상물의 각 거실과 그로부터 지상에 이르는 복도·계단 및 그 밖의 통로에 설치할 것
2) 조도는 비상조명등이 설치된 장소의 각 부분의 바닥에서 1럭스[lx] 이상이 되도록 할 것
3) 예비전원을 내장하는 비상조명등에는 점검스위치를 설치하고, 해당 조명등을 유효하게 작동시킬 수 있는 용량의 축전지와 예비전원 충전장치를 내장할 것
4) 예비전원을 내장하지 않는 비상조명등의 비상전원은 자가발전설비, 축전지설비 또는 전기저장장치를 기준에 따라 설치할 것
5) 예비전원과 비상전원은 비상조명등을 20분 이상 유효하게 작동시킬 수 있는 용량으로 할 것
→ 단, 지하층을 제외한 층수가 11층 이상의 층, 지하층 또는 무창층으로서 도매시장·소매시장·여객자동차터미널·지하역사 또는 지하상가는 60분 이상 유효하게 작동시킬 수 있는 용량으로 할 것
⚬ 휴대용비상조명등 설치기준
1) 숙박시설 또는 다중이용업소에는 객실 또는 영업장안의 구획된 실마다 잘 보이는 곳(외부에 설치시 출입문 손잡이로부터 1m 이내 부분)에 1개 이상 설치
2) 대규모점포(지하상가 및 지하역사 제외), 영화상영관에는 보행거리 50m 이내마다 3개 이상 설치
3) 지하상가·지하역사에는 보행거리 25m 이내마다 3개 이상 설치
4) 설치높이는 바닥으로부터 0.8m 이상 1.5m 이하
5) 어둠 속에서 위치 확인 가능하며, 사용 시 자동 점등되고 외함은 난연성능이 있을 것
6) 건전지를 사용하는 경우 방전방지조치를 해야 하고, 충전식 배터리의 경우 상시 충전되는 구조로 하고 용량은 20분 이상 유효하게 사용할 수 있는 것으로 할 것
⚬ 비상조명등 및 휴대용비상조명등 설치제외
1) 비상조명등
가. 거실의 각 부분으로부터 하나의 출입구에 이르는 보행거리가 15m 이내인 부분
나. 의원·경기장·공동주택·의료시설·학교의 거실
2) 휴대용비상조명등

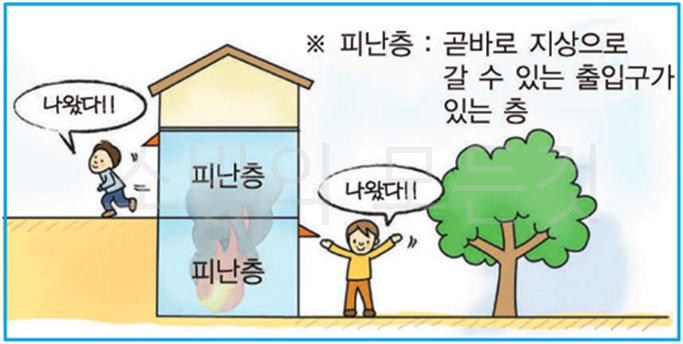

지상 1층 또는 피난층으로서 복도·통로 또는 창문 등의 개구부를 통하여 피난이 용이한 경우 또는 숙박시설로서 복도에 비상조명등을 설치한 경우

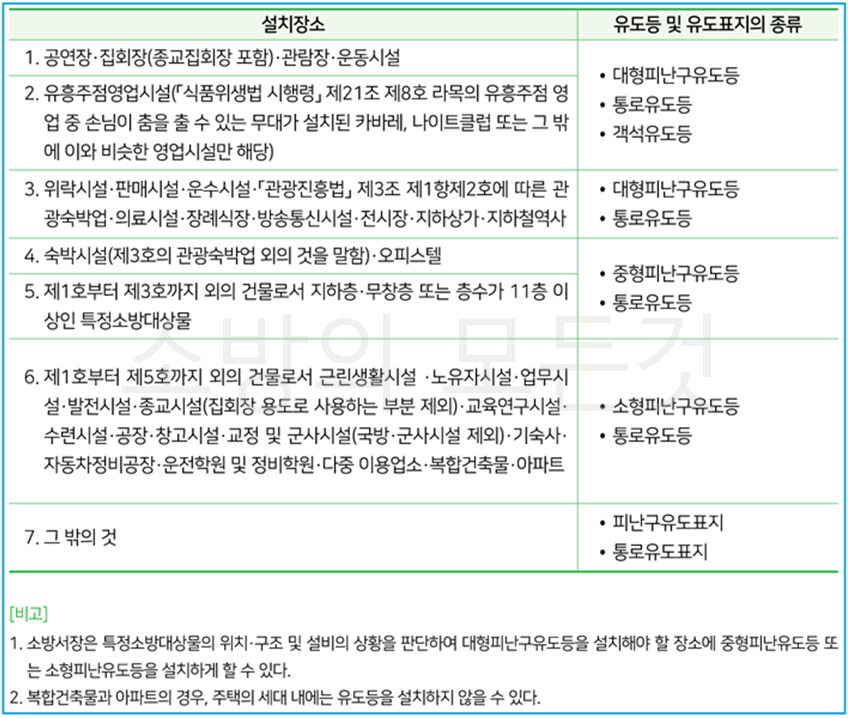

⚬ 특정소방대상물의 용도별로 설치하는 유도등 및 유도표지의 종류
⚬ 유도등 설치기준
1) 피난구유도등 : 피난구 또는 피난 경로로 사용되는 출입구를 표시하여 피난을 유도하는 등으로 피난구의 바닥으로부터 높이 1.5m 이상으로서 출입구에 인접하도록 아래의 장소에 설치한다.
가. 옥내로부터 직접 지상으로 통하는 출입구 및 그 부속실의 출입구
나. 직통계단·직통계단의 계단실 및 그 부속실의 출입구
다. “가” 및 “나”에 따른 출입구에 이르는 복도 또는 통로로 통하는 출입구
라. 안전구획된 거실로 통하는 출입구
마. 피난층으로 향하는 피난구의 위치를 안내할 수 있도록 “가” 또는 “나”에 따라 설치된 피난구유도등의 면과 수직이 되도록 피난구유도등을 추가로 설치(다만, 피난구유도등이 입체형인 경우에는 제외)
2) 통로유도등 : 특정소방대상물의 각 거실과 그로부터 지상에 이르는 복도 또는 계단의 통로에 다음 기준에 따라 설치한다.
가. 복도통로유도등
① 복도에 설치하되, 피난구유도등 설치기준 “가” 또는 “나”에 따라 피난구유도등이 설치된 출입구 맞은편 복도 : 입체형 설치 또는 바닥에 설치
② 구부러진 모퉁이 및 위 “①”에 따라 설치된 통로유도등을 기점으로 보행거리 20m마다 설치할 것
③ 바닥으로부터 높이 1m 이하의 위치에 설치할 것. 다만, 지하층 또는 무창층의 용도가 도매시장·소매시장·여객자동차터미널·지하역사 또는 지하상가인 경우에는 복도·통로 중앙부분의 바닥에 설치
④ 바닥에 설치하는 통로유도등은 하중에 따라 파괴되지 않는 강도의 것으로 할 것
나. 거실통로유도등
① 거실의 통로에 설치할 것. 다만, 거실 통로가 벽체 등으로 구획된 경우에는 복도통로유도등 설치
② 구부러진 모퉁이 및 보행거리 20m마다 설치할 것
③ 바닥으로부터 높이 1.5m 이상의 위치에 설치할 것(다만, 거실통로에 기둥이 설치된 경우 기둥부분 바닥으로부터 높이 1.5m 이하 위치에 설치할 수 있다.)
다. 계단통로유도등
① 각 층의 경사로 참 또는 계단참(1개층에 경사로 참 또는 계단참이 2 이상 있는 경우 2개의 계단참마다)마다 설치할 것
② 바닥으로부터 높이 1m 이하의 위치에 설치할 것
라. 객석유도등
① 객석의 통로, 바닥 또는 벽에 설치해야 한다.

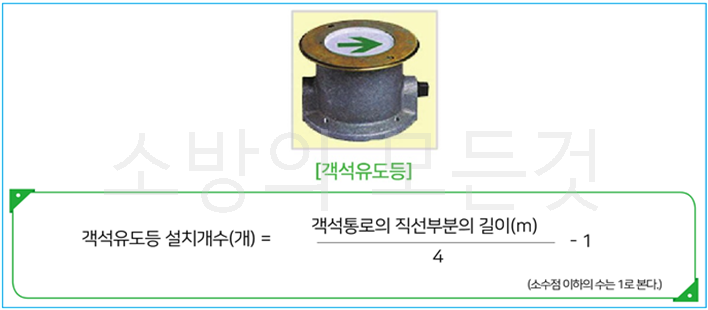

② 객석내의 통로가 경사로 또는 수평로로 되어 있는 부분은 다음의 식에 따라 산출하여 설치한다.
③ 객석내의 통로가 옥외 또는 이와 유사한 부분에 있는 경우에는 해당 통로 전체에 미칠 수 있는 수의 유도등을 설치한다.
⚬ 유도표지 설치기준
1) 계단에 설치하는 것을 제외하고는 각 층마다 복도 및 통로의 각 부분으로부터 하나의 유도표지까지의 보행거리가 15m 이하가 되는 곳과 구부러진 모퉁이의 벽에 설치할 것
2) 피난구유도표지는 출입구 상단에 설치하고, 통로유도표지는 바닥으로부터 높이 1m 이하의 위치에 설치할 것
3) 주위에 이와 유사한 등화·광고물·게시물 등을 설치하지 말 것
4) 유도표지는 부착판 등을 사용하여 쉽게 떨어지지 않도록 설치할 것
5) 축광방식의 유도표지는 외광 또는 조명장치에 의하여 상시 조명이 제공되거나 비상조명등에 의한 조명이 제공되도록 설치할 것
⚬ 유도등의 종류
⚬ 유도등의 전원
1) 축전지, 전기저장장치 또는 교류전압의 옥내간선으로 하고, 전원까지의 배선은 전용
2) 비상전원의 설치 기준
가. 축전지로 할 것
나. 유도등을 20분 이상 유효하게 작동시킬 수 있는 용량일 것. 단, 지하층을 제외하고 층수가 11층 이상의 층, 지하층 또는 무창층으로서 용도가 도매시장·소매시장·여객자동차터미널·지하역사 또는 지하상가는 60분 이상
3) 유도등은 전기회로에 점멸기를 설치하지 않고 항상 점등상태를 유지할 것. 단, 특정소방대상물 또는 그 부분에 사람이 없거나 다음의 장소로서 3선식 배선에 따라 상시 충전되는 구조인 경우에는 제외한다.
가. 외부의 빛에 의해 피난구 또는 피난 방향을 쉽게 식별할 수 있는 장소
나. 공연장, 암실 등으로서 어두워야 할 필요가 있는 장소
다. 특정소방대상물의 관계인 또는 종사원이 주로 사용하는 장소
4) 유도등의 3선식 배선 시 자동으로 점등되는 경우
가. 자동화재탐지설비 감지기 또는 발신기가 작동되는 때
나. 비상경보설비의 발신기가 작동되는 때
다. 상용전원이 정전되거나 전원선이 단선되는 때
라. 방재업무를 통제하는 곳 또는 전기실의 배전반에서 수동으로 점등하는 때
마. 자동소화설비가 작동되는 때
⚬ 유도등의 점검

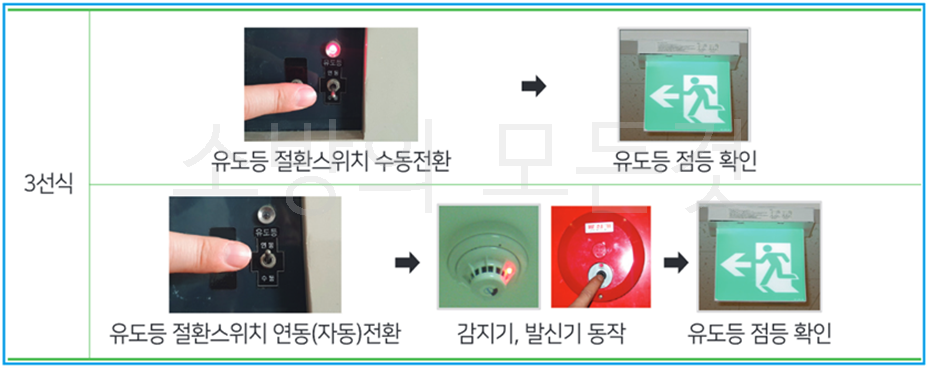

1) 3선식 유도등 점검
가. 수신기에서 수동으로 점등스위치를 ON하고 건물 내의 점등이 안되는 유도등을 확인한다.
나. 감지기·발신기·중계기·스프링클러설비 등을 현장에서 작동(동작)과 동시에 유도등이 점등되는지를 확인한다.
2) 2선식 유도등 점검
가. 유도등이 평상시 점등되어 있는지를 확인한다.
나. 2선식 유도등을 절전을 위하여 꺼 놓으면 유도등 내의 배터리가 충전이 되어 있지 않아 정전 시에도 점등이 되지 않는다.
3) 예비전원(배터리) 점검
가. 예비전원감시등 점등 여부 확인
① 예비전원감시등 소등 시 : 정상
② 예비전원감시등 점등 시 : 예비전원 이상
나. 예비전원 점검스위치를 조작하여 자동절환 및 점등 여부 확인
점검스위치(배터리상태 점검스위치)를 당겨보는 방법 또는 점검버튼을 눌러서 상용전원에서 예비전원으로 자동절환 여부와 예비전원에 의하여 자동점등 여부를 확인한다.
다. 예비전원감시등 점등 시 원인
① 예비전원 불량
② 예비전원 충전부 불량
③ 예비전원 연결 커넥터(소켓) 접속불량
④ 예비전원 완전 방전
⑤ 예비전원 완충전이 안된 상태(충전 불량)
⑥ 예비전원의 분리(미설치)
⑦ 퓨즈단선
⑧ 유도등 공급 상용전원의 장시간 정전으로 인한 방전
⚬ 피난유도선 종류
1) 축광식 피난유도선 : 전원의 공급 없이 전등 또는 태양 등에서 발산되는 빛을 흡수하여 이를 축적시킨 상태에서 빛이 없어지는 경우 일정시간 동안 발광이 유지되어 어두운 곳에서도 피난유도선에 표시되어 있는 피난방향 안내문자 또는 부호 등이 쉽게 식별될 수 있도록 함으로써 피난을 유도하는 기능의 피난유도선
2) 광원점등식 피난유도선 : 수신기 화재신호의 수신 및 수동조작에 의하여 표시부에 내장된 광원을 점등시켜 표시부의 피난방향 안내 문자 또는 부호 등이 쉽게 식별되도록 함으로써 피난을 유도하는 기능의 피난유도선
⚬ 피난유도선 설치기준
1) 축광방식의 피난유도선 설치기준
가. 구획된 각 실로부터 주출입구 또는 비상구까지 설치할 것
나. 바닥으로부터 높이 50cm 이하의 위치 또는 바닥면에 설치할 것
다. 피난유도 표시부는 50cm 이내의 간격으로 연속되도록 설치할 것
라. 부착대에 의하여 견고하게 설치할 것
마. 외부의 빛 또는 조명장치에 의하여 상시 조명이 제공되거나 비상조명등에 의한 조명이 제공되도록 설치할 것
2) 광원점등식의 피난유도선 설치기준
가. 구획된 각 실로부터 주출입구 또는 비상구까지 설치할 것
나. 피난유도 표시부는 바닥으로부터 높이 1m 이하의 위치 또는 바닥면에 설치할 것
다. 피난유도 표시부는 50cm 이내의 간격으로 연속되도록 설치하되 실내장식물 등으로 설치가 곤란할 경우 1m 이내로 설치할 것
라. 수신기로부터의 화재신호 및 수동조작에 의하여 광원이 점등되도록 설치할 것
마. 비상전원이 상시 충전상태를 유지하도록 설치할 것
바. 바닥에 설치되는 피난유도 표시부는 매립되는 방식을 사용할 것
사. 피난유도 제어부는 조작 및 관리가 용이하도록 바닥으로부터 0.8m 이상 1.5m 이하의 높이에 설치할 것
[출제 문제]
1. 지상 4층 건물의 4층에서 고시원 영업을 하고 있다. 이때 4층 고시원에 설치 가능한 피난기구는?

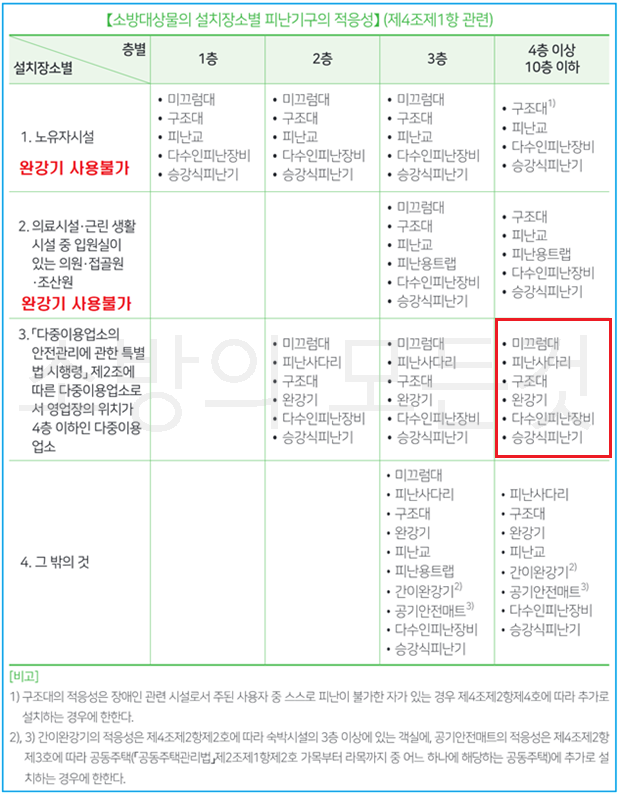

✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제1-4편 소방시설의 구조·점검 및 실습(자동화재탐지설비)
⚬ 자동화재탐지설비의 구성 : 감지기, 수신기, 발신기, 음향장치(경종, 스피커), 표시등, 전원, 배선, 시각경보기, 중계기 등으로 구성
⚬ 수신기 : 감지기 또는 발신기로부터 발하여진 신호를 직접 또는 중계기를 거쳐 수신하여 화재의 발생을 해당 건물 관계자에게 표시하고 음향장치로 알려주는 기기
1) P형 수신기 : 일반 소규모 대상에 설치하며 각 회로별 경계구역을 표시하는 지구표시등이 설치되어 있다.
2) R형 수신기 : 감지기 또는 발신기에서 보내는 접점신호를 중계기를 통해 고유신호로 변환하여 수신기에 전달하는 방식과 통신신호를 발신할 수 있는 주소형 감지기를 사용하여 직접 고유신호를 수신기에 전달하는 방식이 있다. 하나의 선로를 통하여 많은 통신신호를 주고 받을 수 있어 배선수를 획기적으로 감소시킬 수 있어 경계구역수가 많은 대형건물에 설치한다.
⚬ 경계구역 : 자동화재탐지설비의 1회선(회로)이 화재 발생을 유효하고 효율적으로 감지할 수 있도록 적당한 범위를 정한 구역
1) 하나의 경계구역이 2 이상의 건축물에 미치지 아니하도록 할 것
2) 하나의 경계구역이 2 이상의 층에 미치지 아니하도록 할 것. 다만, 500㎡이하의 범위 안에서는 2개의 층을 하나의 경계구역으로 할 수 있다.
3) 하나의 경계구역의 면적은 600㎡이하로 하고 한 변의 길이는 50m 이하로 할 것. 다만, 해당 특정소방대상물의 주된 출입구에서 그 내부 전체가 보이는 것에 있어서는 한 변의 길이가 50m의 범위 내에서 1,000㎡이하로 할 수 있다.
⚬ 수신기 설치기준
1) 수신기가 설치된 장소에는 경계구역 일람도를 비치할 것
2) 수신기의 조작스위치 높이 : 바닥으로부터 0.8m 이상 1.5m 이하
3) 수위실 등 상시 사람이 근무하고 있는 장소에 설치
⚬ 수신기 스위치별 기능(P형 수신기)
⚬ 발신기 설치기준
1) 스위치는 바닥으로부터 0.8m 이상 1.5m 이하의 높이에 설치
2) 층마다 설치하되, 하나의 발신기까지의 수평거리가 25m 이하가 되도록 설치
⚬ 감지기 종류별 특징
1) 차동식 스포트형 감지기 : 열감지기이며 주위 온도가 일정상승률 이상이 되는 경우에 작동(거실, 사무실 등)
2) 정온식 스포트형 감지기 : 열감지기이며 주위 온도가 일정온도 이상이 되었을 때 작동(보일러실, 주방 등)
3) 연기감지기 : 이온화식스포트형과 광전식스포트형이 있으며 대부분 광전식스포트형을 사용(계단, 복도 등)
⚬ 감지기 종류별 구조
1) 차동식스포트형 감지기
가. 구조 : 감열실, 다이아프램, 리크구멍, 접점 등으로 구분
나. 동작원리 : 화재 시 온도상승 → 감열실 내의 공기가 팽창 → 다이아프램을 압박 → 접점이 붙어 화재신호를 수신기에 보냄
2) 정온식스포트형 감지기
가. 구조 : 바이메탈, 감열판 및 접점 등으로 구분
나. 동작원리 : 화재 시 감열판에 열전달 → 바이메탈이 휘어져 기동접점으로 이동 → 접점이 붙어 화재신호를 수신기에 보냄
3) 연기감지기
가. 이온화식스포트형 : 주위 공기가 일정농도 이상의 연기를 포함하게 될 경우 작동
나. 광전식스포트형 : 연기에 포함된 미립자가 광원에서 방사되는 광속에 의해 산란반사를 일으키는 것을 이용
⚬ 감지기 설치유효면적
⚬ 음향장치
1) 종류
가. 주음향장치(주경종) : 수신기 내부 또는 직근에 설치
나. 지구음향장치(지구경종) : 각 경계구역에 설치
2) 설치기준
가. 층마다 설치하되, 수평거리 25m 이하가 되도록 설치
나. 음량 크기는 1m 떨어진 곳에서 90㏈ 이상
3) 경보방식
가. 발화층 및 직상 4개 층 경보 : 층수가 11층(공동주택의 경우에는 16층) 이상의 특정소방대상물
① 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것
② 1층에서 발화한 때에는 발화층·그 직상 4개 층 및 지하층에 경보를 발할 것
③ 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것
나. 전층 경보 : 발화층 및 직상 4개 층 경보방식에 해당하지 않는 특정소방대상물
⚬ 시각경보장치(청각장애인용)
1) 복도·통로·청각장애인용 객실 및 공용으로 사용하는 거실에 설치하며, 각 부분으로부터 유효하게 경보(점멸)를 발할 수 있는 위치에 설치할 것
2) 공연장·집회장·관람장 또는 이와 유사한 장소에 설치하는 경우에는 시선이 집중되는 무대부 부분 등에 설치할 것
3) 설치 높이는 바닥으로부터 2m 이상 2.5m 이하의 장소에 설치할 것. 다만, 천장 높이가 2m 이하인 경우 천장으로부터 0.15m 이내의 장소에 설치하여야 한다.
⚬ 송배선식 배선방식 : 도통시험(선로의 정상연결 여부 확인)을 원활히 하기 위한 배선방식
⚬ 자동화재탐지설비의 점검
1) 퓨즈(Fuse) : 퓨즈가 단선되면 수신기의 기능 상실을 초래한다. 경종, 표시등, 배터리, 전원부 등에 퓨즈를 사용하며 퓨즈가 단선되는 경우 퓨즈 인근에 있는 적색의 LED가 점등되는데 이때는 해당 LOCAL 기기의 고장개소를 수리하고 퓨즈를 교체하면 LED가 소등된다.
2) 오동작방지기(축적 비축적 전환스위치 또는 축적 버튼) : 일시적으로 발생한 열·연기 또는 먼지 등 때문에 감지기가 화재신호를 발신할 우려가 있다면 축적기능의 수신기를 설치하여 비화재보를 방지하여야 한다.
가. 점검시 : 오동작방지기(축적 비축적 전환스위치)를 비축적위치로 전환
나. 평상시 : 오동작방지기(축적 비축적 전환스위치)를 축적위치로 전환
※ 평상시 축척위치로 놓는 이유는 열감지기 또는 연기감지기가 열이나 연기를 축적되게 지속적으로 감지했을 때(실제 화재일 때) 화재로 인식하고 경보(경종)를 울리게 된다. 하지만, 소방점검 시에는 비축적 위치로 전환하여 열연기감지기 시험기로 동작시켰을 때 빠른 동작확인으로 소방점검을 신속하게 진행하기 위함이다.
3) 감지기의 동작 확인 : 발광다이오드(LED)를 사용하여 감지기가 작동하면 점등되고, 수신기에서 화재 복구스위치를 누르면 소등된다.
4) 감지기의 작동 점검 : 감지기 시험기로 감지기 동작시험을 실시하였을 때 LED 미점등 시 조치 사항
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제1-3편 소방시설의 구조·점검 및 실습(스프링클러설비, 가스계소화설비)
⚬ 스프링클러설비 : 물을 소화약제로 사용하여 냉각 및 질식효과를 통해 화재를 진압할 수 있는 소화설비이며, 초기소화에 절대적인 효과를 가지고 있다.
⚬ 스프링클러헤드 구조
1) 프레임 : 헤드의 나사부분과 디플렉터를 연결하는 이음쇠부분
2) 디플렉터 : 헤드의 방수구에서 유출되는 물을 세분화시키는 작용
3) 감열체(감열부) : 정상상태에서는 방수구를 막고 있으나 열에 의해서 일정한 온도에 도달하면 스스로 파괴 또는 용해되어 헤드로부터 이탈됨으로써 방수구가 열려 스프링클러헤드가 작동되도록 하는 부분으로 퓨즈블링크 타입과 유리벌브(글라스벌브)타입 등이 사용된다.
⚬ 주위온도에 따른 분류 : 평상시 주위온도가 높은 곳은 표시온도(개방온도)가 높은 스프링클러헤드를 설치한다. 다만, 높이가 4m 이상인 공장 및 창고(랙크식 창고를 포함)에 설치하는 스프링클러헤드는 그 설치장소의 최고 주위온도에 관계없이 표시온도 121℃ 이상의 것으로 할 수 있다.
⚬ 기준개수 모든 헤드의 법적 방수압력 및 방수량
1) 방수압력 : 0.1MPa이상 1.2MPa이하
2) 방수량 : 80L/min 이상
⚬ 헤드의 기준개수 : 스프링클러설비가 설치된 특정소방대상물의 수원의 양을 산정하기 위해 기준이 되는 개수
⚬ 수원
1) 저수량
가. 폐쇄형 스프링클러헤드 사용하는 경우 : 헤드 기준개수 × 1.6㎥(80L/min × 20min) 이상
나. 작동순서 : 화재발생 → 교차회로 방식의 A감지기 or B감지기 작동[경종 또는 사이렌 경보, 감시제어반(수신반) 화재표시등 점등] → 실제 화재의 경우 교차회로 감지기 두 개(A감지기 and B감지기) 모두 작동 → 일제개방밸브에 부착된 전자밸브(솔레노이드밸브) 작동 → 중간챔버에 채워져 있던 물이 전자밸브 개방으로 배수(감압) → 1차측 가압수가 2차측으로 이동하여 모든 개방형 헤드에서 소화수가 방출 → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동
※ 실제 현장에서 일제개방밸브는 준비작동식밸브(프리액션밸브)와 비슷한 외형의 밸브를 많이 사용하고 있다.
⚬ 스프링클러설비의 종류별 특징
1) 습식 스프링클러설비 특징
가. 알람밸브(습식밸브)를 기준으로 1차측과 2차측이 가압수
나. 구조간단, 공사비 저렴하여 가장 많이 사용
다. 소화가 신속하며 유지관리 용이
라. 2차측에 물이 있어 동파우려 장소에 사용 제한
마. 헤드 오동작 시 수손피해 우려
바. 배관 내에 물이 채워져 있어 부식 우려
2) 건식 스프링클러설비 특징
가. 드라이밸브(건식밸브)를 기준으로 1차측은 가압수, 2차측은 압축공기
나. 동결 우려 장소 및 옥외에 사용 가능
다. 소화수 방사 시간 지연 및 복잡한 구조(가속기, 공기압축기 등)
라. 화재초기 압축공기(산소)가 화재실 공급으로 화재 촉진 우려
마. 일반헤드인 경우 상향형으로 시공
3) 준비작동식 스프링클러설비 특징
가. 프리액션밸브(준비작동식밸브)를 기준으로 1차측은 가압수, 2차측은 대기압
나. 교차회로 감지기(A감지기 and B감지기)의 동작에 의하여 밸브개방 및 1차측 가압수가 2차측 헤드 인근까지 이동하며 열에 의해 헤드 개방 시 소화수 방출
다. 헤드 오동작(개방) 시 수손피해 우려 없음
라. 동결 우려 장소에 사용 가능
마. 감지장치로 교차회로 감지기 별도 시공 필요
바. 2차측 배관의 시공 상태(기밀 상태) 확인 불가
4) 일제살수식 스프링클러설비 특징
가. 델류지 밸브(일제개방밸브)를 기준으로 1차측은 가압수, 2차측은 대기압
나. 교차회로 감지기(A감지기 and B감지기)의 동작에 의하여 밸브개방 및 1차측 가압수가 2차측 전체 개방형 헤드를 통해 한꺼번에 소화수 방출
다. 층고가 높은 무대부나 특수가연물 저장장소에 주로 사용
라. 감지장치로 교차회로 감지기 별도 시공 필요
⚬ 습식 스프링클러설비의 점검
1) 준비
가.스프링클러설비 점검 전 건물 내 인원에게 사전 통보 후 점검 실시
나. 수신기에서 경보스위치와 설비 동작스위치 정지로 전환 후 시험 실시
2) 시험밸브 개방하여 가압수 배출
3) 알람밸브 2차측 압력이 저하되어 클래퍼 개방(작동)
4) 클래퍼의 개방으로 시트링홀에 물이 들어가 압력스위치의 접점 접촉으로 수신기에 신호 송출
5) 감시제어반(수신반)화재표시등 점등 확인, 해당구역 밸브개방 표시등 점등 확인, 해당 방호구역의 경보(사이렌) 상태 확인
6) 소화펌프 자동기동 여부 확인
7) 복구
가. 주펌프 자동정지 시(2006년 12월 이전 방식) : 시험밸브 폐쇄하면 자동으로 주펌프 정지
나. 주펌프 수동정지 시(2006년 12월 이후 현재 모든 주펌프에 적용하는 방식) : 시험밸브를 폐쇄하고 감시제어반(수신반)이나 동력제어반(MCC)에서 수동으로 정지시킨다.
※ 주펌프의 수동정지로 법이 바뀐 이유 : 주펌프가 자동정지로 설정이 되어있는 경우 헤드 개방 시 주펌프가 기동되면 헤드에서 고압의 소화수가 방출되다가 배관 내의 압력이 주펌프 정지점(배관 내의 높은 압력)에 도달되면 주펌프는 바로 정지되게 된다. 이때 헤드쪽에서 물이 계속 방출되므로 배관 내의 압력 저하로 다시 주펌프가 기동되어 고압의 소화수가 방출되다가 또다시 배관 내의 압력이 주펌프 정지점에 도달되면 정지되는 현상이 반복된다. 이렇게 주펌프의 기동과 정지의 반복현상을 방지하고자 주펌프는 한번 기동되면 건물 관계인이 화재 진압을 확인한 후 수동으로 정지시키고자 한 것이다.
⚬ 비화재 시 경보로 인한 혼선을 방지하기 위한 장치
1) 구형의 경우 : 리타딩챔버 설치
2) 신형의 경우 : 압력스위치 내부에 지연회로 설치
※ 1차측 가압수는 배관라인 어디에선가 일부 누수가 미세하게 지속적으로 일어나게 되면 충압펌프가 한번씩 기동이 되어 1차측 배관라인에 정상적인 압력을 보충해주고 1차측 배관라인이 설정압(충압펌프 정지점)에 도달되면 충압펌프는 다시 정지된다. 이때, 충압펌프의 기동에 따라 1차측 가압수가 클래퍼를 일시적으로 때리는 순간 클래퍼는 살짝 개방되며 이후 충압펌프가 정지되면 클래퍼는 다시 닫히게 된다.
이와같이 일시적으로 클래퍼가 개방되어 시트링홀로 들어간 물이 구형의 경우 리타딩챔버에 채워지가다 충압펌프 정지로 인해 클래퍼가 닫히게 되면 시트링홀로 더 이상 물이 공급되지 않으므로 리타딩챔버 상부의 압력스위치 접점을 접촉시키지 못하고 옆의 오리피스로 빠지게 된다. 신형의 경우에는 일시적으로 클래퍼 개방에 따른 시트링홀로 공급된 물이 압력스위치 내의 접점을 접촉하더라도 바로 화재신호를 보내지 않고 지연회로가 동작하여 5초 이상(실제 화재의 경우 클래퍼가 계속 개방이 유지된 경우) 계속해서 접점의 접촉이 유지되는 경우에만 화재신호를 수신기에 보내게 된다.
⚬ 준비작동식 스프링클러설비의 점검
1) 준비
가. 스프링클러설비 점검 전 건물 내 인원에게 사전 통보 후 점검 실시
나. 수신기에서 경보스위치와 설비 동작스위치 정지로 전환 후 시험 실시
다. 2차측 개폐밸브를 잠그고 배수밸브를 개방시킨 상태로 점검
2) 준비작동식밸브 작동(5가지 중 1가지에 의해 작동)
가. 해당 방호구역의 교차회로 감지기 2개(A감지기 and B감지기)를 감지기시험기에 의해 작동
나. 수동조작함(SVP : 슈퍼비조리판넬)의 수동조작스위치 작동
다. 밸브 자체에 부착된 수동기동밸브 개방
라. 감시제어반(수신기)에서 준비작동식밸브 수동기동스위치 작동
마. 감시제어반(수신기)에서 동작시험 스위치 및 회로선택 스위치로 해당구역 교차회로 감지기 2개(A감지기 and B감지기)를 작동
⚬ 펌프의 기동, 정지압력 세팅
1) 압력스위치 기능 : 펌프의 기동·정지압력을 압력스위치에 세팅하여 평상시 전 배관의 압력을 검지하고 있다가, 일정 압력의 변동이 있을 때 압력스위치가 작동하여 감시제어반으로 신호를 보내어 설정된 제어순서에 의해 펌프를 자동기동 또는 정지시키게 된다.
2) 압력세팅 : 압력스위치에는 Range와 Diff의 눈금이 있으며 압력스위치 상단부의 나사를 드라이버로 조정하여 펌프의 기동압력(기동점) 및 정지압력(정지점)을 세팅한다.
가. Range : 펌프의 정지압력을 표시
나. Diff : 펌프의 정지점과 기동점과의 차이(= 정지압력-기동압력)를 표시
⚬ 펌프의 기동점과 정지점
1) 충압펌프의 정지점
가. 충압펌프는 주펌프 기동점 및 정지점 범위 내에 있도록 설정한다.
나. 주펌프 기동점 < 충압펌프 기동점, 정지점 ≤ 주펌프 정지점
다. 충압펌프 정지점은 주펌프보다 같거나 낮게(0.05MPa~0.1MPa) 설정한다.
※ 주펌프 정지점의 경우 법적으로 수동정지(2006년 12월 30일 이후 건축허가대상물)를 시켜야 하므로 설정하는 방법이 몇 가지 있지만 주로 현장에서는 주펌프 양정값 또는 체절운전점 직전의 값을 정지점으로 적용하고 있다. 이유는 주펌프가 기동되더라도 자기유지회로를 설치하여 주펌프 양정값 또는 체절운전점 직전의 값까지 설정한 압력(정지점)에 도달되더라도 주펌프는 자동으로 정지되지 않기 때문이다.
2) 충압펌프의 기동점
가. 주펌프 기동점보다 0.05MPa이상 높게 설정한다.
나. 충압펌프의 기동점 : 주펌프 기동점 + 0.05MPa이상
3) 주펌프의 기동점
가. 주펌프의 기동점 : 자연낙차압 + K
나. K는 옥내소화전일 경우 0.2MPa, 스프링클러일 경우에는 0.15MPa로 한다. 이는 옥내소화전의 방사압 0.17MPa, 스프링클러의 방사압 0.1MPa이므로 방사압력과 배관의 마찰손실을 감안한 값이다.
4) 주펌프의 정지점 : 주펌프의 양정값 또는 체절운전점 직전의 값을 설정 → 자기유지회로 설치로 인하여 주펌프는 정지점에 도달하더라도 자동으로 정지되지 않기 때문에 관계인이 화재 진압을 확인 후 감시제어반(수신반) 또는 동력제어반(MCC)에서 수동으로 정지하면 된다.
※ 주펌프를 수동정지 하도록 법이 바뀐 이유 : 주펌프를 자동정지로 설정을 하는 경우 옥내소화전 또는 스프링클러헤드 개방 시 배관(압력챔버) 내의 압력 저하로 주펌프가 기동되면 방수구(또는 개방된 헤드)에서 고압의 소화수가 방출됨과 동시에 배관(압력챔버) 내의 압력 증가에 따른 주펌프 정지점에 도달하게 되어 주펌프는 기동 이후 얼마 지나지 않아 바로 정지하게 된다. 이때 방수구(또는 개방된 헤드) 쪽에서는 주펌프 정지로 인하여 저압의 소화수로 전환되어 방출이 지속된다. 따라서 다시 배관(압력챔버) 내의 압력은 저하되고 주펌프 기동점에 다시 도달되면 주펌프는 기동하여 고압의 소화수로 다시 방출되게 된다. 하지만 주펌프 기동에 따라 다시 고압의 소화수가 방출됨과 동시에 배관(압력챔버) 내의 압력이 주펌프 정지점에 도달되면 곧바로 정지하게 된다. 이와같이 주펌프의 기동과 정지가 반복됨에 따라 옥내소화전(또는 개방된 헤드)에서 방출되는 소화수는 주펌프 기동 시 고압의 소화수가 방출되다가 주펌프 정지 시 저압의 소화수로 바뀌고 다시 주펌프 기동 시 고압의 소화수로 바뀌지만 이후 또다시 주펌프가 정지되어 저압의 소화수가 나오는 현상이 반복된다. 이렇게 주펌프의 기동과 정지가 반복되는 현상을 방지하고자 주펌프는 한번 기동되면 자동으로 꺼지지 않게 하여 건물 관계인이 옥내소화전을 사용하여(또는 개방된 스프링클러 헤드에서) 고압수로 화재 진압을 완료한 이후 주펌프를 직접 감시제어반 또는 동력제어반에서 수동으로 정지하도록 법이 바뀌게 된 것이다.
※ 주펌프 자동정지 설정 방법과 수동정지 설정 방법
※ 현재 주펌프 수동정지 방식으로 적용하는 대부분 현장에서는 자기유지회로를 이용하여 주펌프 정지점을 주펌프 전양정 값 또는 체절압력(체절운전점) 직전의 값으로 적용을 하고 있다. 이유는 자기유지회로를 이용하면 주펌프가 기동되어 배관(압력챔버) 내의 압력이 증가하여 주펌프 정지점에 도달하더라도 자동으로 정지되지 않고 계속해서 기동상태를 유지하게 된다. 이후 관계인은 소화작업 종료 후에 주펌프를 직접 감시제어반 또는 동력제어반에서 수동으로 정지하면 된다.
⚬ 압력스위치 세팅방법(세팅순서)
1) 감시제어반의 주펌프, 충압펌프를 정지시킨다.
2) 주펌프, 충압펌프의 압력스위치를 확인하기 위해, 2개 중 하나의 압력스위치의 동작확인침을 내려 접점을 붙인다.(압력챔버에 가압수가 채워져 있기 때문에 동작확인침을 내렸다 놓으면 접점이 다시 복구된다.)
3) 이때, 감시제어반의 P/S(압력스위치) 표시등이 점등되는 것을 확인하여, 주펌프인지 충압펌프인지 확인한다.(만약 주펌프가 기동하여 자동으로 정지하지 않으면 동력제어반에서 주펌프를 정지로 놓는다.)
4) 주펌프와 충압펌프 압력스위치가 확인되면, 주펌프의 압력스위치 Range 눈금 위에 설치된 조절볼트를 드라이버로 조정하여 Range의 눈금을 앞에서 계산한 주펌프의 정지점으로 세팅한다.
5) 주펌프의 압력스위치 Diff 눈금 위에 설치된 조절볼트를 드라이버로 조정하여 Diff의 눈금을 앞에서 계산한 주펌프의 정지점과 기동점의 차이값으로 세팅한다.
6) 충압펌프의 압력스위치 Range 눈금 위에 설치된 조절볼트를 드라이버로 조정하여 Range의 눈금을 앞에서 계산한 충압펌프의 정지점으로 세팅한다.
7) 충압펌프의 압력스위치 Diff 눈금 위에 설치된 조절볼트를 드라이버로 조정하여 Diff의 눈금을 앞에서 계산한 충압펌프의 정지점과 기동점의 차이값으로 세팅한다.
10) 개방한 밸브를 폐쇄하여 충압펌프, 주펌프의 정지압력이 정확히 세팅되었는지 확인한다.
⚬ 가스계소화설비 중 이산화탄소소화설비
1) 주로 질식작용 및 냉각작용으로 소화하는 설비이다.
2) 고압식과 저압식으로 구분되며 일반 건물에는 고압식을 주로 사용
3) 이산화탄소소화설비의 장·단점
⚬ 약제방출방식에 의한 분류
1) 전역방출방식 : 방호구역 전체에 소화약제를 방출하는 방식
2)국소방출방식 : 방호구역 내에서 일부 방호대상에만 소화약제를 방출하는 방식
3) 호스릴방식 : 사람이 직접 소화약제 저장용기의 호스를 화점에 끌고가서 소화약제를 방출하는 방식
⚬ 가스계소화설비 주요 구성요소
1) 약제 저장용기 : 화재 진압용 소화약제
2) 기동용 가스용기 : 솔레노이드밸브(전자밸브) 파괴침 격발에 의해서 개방되며 방출된 기동용 가스는 동관을 따라 선택밸브 개방 및 약제 저장용기를 개방시키는 주압력원이 된다.
3) 솔레노이드밸브(전자밸브)
가. 교차회로 감지기 동작에 의하여 30초 지연시간 이후 파괴침 격발
나. 방호구역 출입문 인근에 있는 수동조작함의 수동조작버튼을 누르면 30초 지연시간 이후 파괴침 격발
다. 솔레노이드밸브에 부착된 수동조작버튼을 안전클립(안전핀) 제거 후 누르면 파괴침 즉시 격발
4) 선택밸브 : 2개소 이상의 방호구역 또는 방호대상물에 대해 약제 저장용기를 공용으로 사용하는 경우에 설치하는 밸브(화재 신호를 받은 방호구역의 선택밸브만 개방되어 해당 구역에만 약제 방출)
5) 압력스위치 : 선택밸브 2차측에서 방출된 약제 압력을 이용하여 압력스위치의 버튼을 튀어나오게 하며(접점신호에 따라 감시제어반에 신호 송출) 신호를 받은 감시제어반(수신반)은 방호구역 출입구 상단에 설치된 방출표시등을 점등시키게 된다.
6) 방출표시등 : 압력스위치 작동에 의해 점등되며 방호구역 안으로 거주자의 진입을 방지할 목적으로 설치된다.
7) 수동조작함(수동식기동장치) : 방호구역 출입구 외부 손잡이 인근에 설치되며 수동조작함의 조작버튼을 누르면 지연시간(30초) 이후에 솔레노이브 밸브가 격발된다. 방출지연스위치(수동조작버튼 누른 후 방호구역 내에 인명이 확인되는 경우 약제 방출을 지연시키는 용도), 보호장치, 전원표시등으로 구성된다.
8) 방출헤드 : 가스계 약제 방출헤드
⚬ 가스계소화설비(가스압식) 동작순서
1) 화재발생
2) 감시제어반(수신반)에서 화재표시등 점등, 해당 방호구역 음향(사이렌) 경보, 환기장치 정지(소화약제 외부 유출 방지)
가. 자동 : 방호구역의 교차회로 감지기(A감지기 and B감지기) 동작
나. 수동 : 방호구역의 출입구 인근 수동조작함의 수동조작버튼 누름
3) 지연장치 동작(30초) : 방호구역 내의 인명의 피난시간 부여
4) 기동용기함 내의 전자(솔레노이드)밸브 격발
5) 기동용 가스용기 개방
6) 선택밸브 개방 및 약제 저장용기 개방
7) 소화약제 방출
가. 소화약제 흐름 : 집합관 → 개방된 선택밸브 → 배관 → 분사헤드
나. 방출되는 약제 일부는 압력스위치를 동작시켜 방출표시등 점등 및 피스톤릴리저댐퍼 동작으로 방호구역 완전 폐쇄(자동폐쇄장치 동작)
8) 화재 진압
⚬ 솔레노이드밸브(전자밸브) 격발 시험방법
1) 수동조작버튼 작동 : 솔레노이드밸브에 부착된 안전클립(안전핀) 제거 후 버튼 누르면 즉시 격발
2) 수동조작함 작동 : 방호구역 출입문 인근에 있는 수동조작함의 수동조작버튼을 누르면 30초 지연시간 이후 격발
3) 교차회로 감지기 동작 : 30초 지연시간 이후 격발
4) 감시제어반(수신반)에서 수동조작 스위치 동작 : 수신반에서 수동조작 스위치 동작시키면 30초 지연시간 이후 격발
⚬ 가스계소화설비 점검 시 동작확인 사항
1) 감시제어반(수신반)에서 화재표시 확인
2) 경보(사이렌)발령 여부 확인
3) 지연장치의 지연시간(30초) 확인
4) 솔레노이드밸브 격발 확인
5) 자동폐쇄장치 작동 및 환기장치 정지 여부 확인
⚬ 방출표시등 작동 확인사항(압력스위치 버튼을 당겼을 때 확인사항)
1) 감시제어반(수신반) 방출표시등 점등
2) 방호구역 출입문 상단 방출표시등 점등
3) 수동조작함(수동기동장치) 방출등(방출확인등) 점등
⚬ 이산화탄소소화설비 점검 전 질식사고 예방 기본 안전수칙
1) 작업 시작 전 점검, 작업안전수칙 게시, CO2소화설비 작동시 대처방법, CO2의 유해·위험성 등에 대한 소방안전교육 실시
2) CO2소화설비가 설치된 장소에서 작업시에는 소화설비 오작동 방지를 위해 소화설비의 자동·수동전환스위치는 반드시 “수동”측으로 전환, 기동용기함의 전자밸브(솔레노이드밸브) 및 기동용기의 동관은 분리 후 작업 실시
3) 관리감독자(소방안전관리자) 또는 감시인 배치
4) 관계자외 출입금지 표지 설치 및 공기호흡기 비치
5) 작업내용을 건물내 근로자(입주자)에 사내방송 등을 통하여 공지(일시, 장소, 작업내용 등)
[출제 문제]
1. 지하가에 폐쇄형 스프링클러헤드를 사용하는 경우 스프링클러설비의 저수량을 구하시오.
① 16㎥
② 32㎥
③ 48㎥
④ 52㎥
[해설]
⑴ 저수량 산정
⒜폐쇄형 스프링클러헤드 사용하는 경우 : 헤드 기준개수 × 1.6㎥(80L/min × 20min) 이상
⒝ 30층 이상 ~ 49층 이하 : 헤드 기준개수 × 3.2㎥(80L/min × 40min) 이상
⒞ 50층 이상 : 헤드 기준개수 × 4.8㎥(80L/min × 60min) 이상
⑵ 헤드의 기준개수
[풀이]
⑴ 지하가의 경우 헤드의 기준개수는 30개
⑵ 저수량 구하는 공식 : 헤드 기준개수 × 1.6㎥(80L/min × 20min) 이상
⑶ 따라서, 30개 × 1.6㎥= 48㎥
답) 3번
2. 구조가 간단하고 공사비가 저렴하지만 동결 우려 장소에서는 사용이 제한되는 스프링클러설비는 무엇인가?
① 습식
② 건식
③ 준비작동시
④ 일제살수식
[해설]습식스프링클러설비 특징
⑴ 알람밸브(습식밸브)를 기준으로 1차측과 2차측이 가압수
⑵ 구조간단, 공사비 저렴하여 가장 많이 사용
⑶ 소화가 신속하며 유지관리 용이
⑷ 2차측에 물이 있어 동파우려 장소에 사용 제한
⑸ 헤드 오동작 시 수손피해 우려
⑹ 배관 내에 물이 채워져 있어 부식 우려
답) 1번
3. 준비작동식 유수검지장치를 작동시키는 방법에 해당하지 않는 것은?
①수동조작함의 수동조작스위치 작동
②밸브 자체에 부착된 수동기동밸브 개방
③해당 방호구역의 교차회로 감지기 2개 동작
④ 발신기 누름버튼을 누름
[해설] 준비작동식밸브 작동(5가지 중 1가지에 의해 작동)
⑴ 해당 방호구역의 교차회로 감지기 2개(A감지기 and B감지기) 감지기시험기에 의해 작동
⑵ 수동조작함(SVP : 슈퍼비조리판넬)의 수동조작스위치 작동
⑶ 밸브 자체에 부착된 수동기동밸브 개방
⑷ 감시제어반(수신기)에서 준비작동식밸브 수동기동스위치 작동
⑸ 감시제어반(수신기)에서 동작시험 스위치 및 회로선택 스위치로 해당구역 교차회로 감지기 2개(A감지기 and B감지기)를 작동
답) 4번
4. 다음 조건을 보고 점검 결과 작성(㉠ ~ ㉣ 순)한 것으로 옳은 것은?(단, 압력스위치의 단자는 고정되어 있으며, 옥상수조는 없다)
① 0.3MPa, 0.8MPa, O, 기동 압력 미달
② 1.1MPa, 0.8MPa, X, 없음
③ 0.45MPa, 0.8MPa, O, 없음
④ 1.1MPa, 0.3MPa, X, 기동 압력 미달
[해설]
⑴ 주펌프의 정지점(Range) : 주펌프 양정(80m) = 0.8MPa
⑵ 주펌프의 기동점(옥상수조가 없는 경우 옥상 수조로부터 낙차압 무시)
→ 자연낙차압 + K(옥내소화전의 경우 0.2MPa, 스프링클러의 경우 0.15MPa) 이므로 주펌프의 기동점은 “자연낙차압(0.3MPa) + K(0.15MPa) = 0.45MPa” 이다.
⑶ 따라서, 주펌프 기동점(㉠)은 “0.45MPa”, 주펌프 정지점(㉡)은 “0.8MPa”, 점검결과(㉢)는 “O”, 점검결과 불량내용(㉣)은 “없음” 이다.
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제1-2편 소방시설의 구조·점검 및 실습(옥내소화전, 옥외소화전)
⚬ 옥내소화전설비의 성능 : 옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 각 소화전 노즐에서 법적 방수량 및 방수압력
1) 방수량 : 130L/min 이상
2) 방수압력 : 0.17MPa이상 0.7MPa이하
※ 고층건축물 : 층수가 30층 이상이거나 높이가 120m 이상인 건축물
⚬ 옥내소화전설비의 수원의 저수량 : 옥내소화전의 설치개수가 가장 많은 층의 설치개수 N(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)에 2.6㎥(130L/min×20min)를 곱한 양 이상. 즉, N×2.6㎥이상
▷ 층수가 30층~49층인 경우 수원의 저수량 : N×5.2㎥(130L/min×40min)이상
층수가 50층 이상인 경우 수원의 저수량 : N×7.8㎥(130L/min×60min)이상
※ 참고자료(압력단위 변환)
- SI단위인 0.17MPa은 공학단위로 변환하면 약 1.7kg/㎠이며 m로 환산하면 17m가 된다.
즉, 0.17MPa≒ 1.7kg/㎠= 17m
- 1㎥은 1ton(톤)이라고도 하며 L단위로 환산하면 1000L가 된다.
즉, 1㎥(톤) = 1000L
⚬ 가압송수장치의 종류
1) 펌프방식
2) 고가수조방식
3) 압력수조방식
4) 가압수조방식
⚬ 수원의 유효수량 : 소방용 설비 외에 다른 설비와 수조를 겸용으로 하는 경우에는 옥내소화전 흡수구(급수구)는 다른 설비의 흡수구(급수구) 보다 낮은 위치에 설치하여야 한다. 이때 옥내소화전의 저수량은 옥내소화전 흡수구(급수구)와 다른 설비의 흡수구(급수구)와의 사이의 수량을 유효수량으로 한다.
⚬ 가압송수장치 종류별 특징
1) 펌프방식 : 일반적으로 많이 사용되는 방식, 다른 설비와 겸용(옥내소화전+스프링클러) 가능하나 층수가 30층 이상인 소방대상물은 펌프를 겸용할 수 없다.
가. 기동용 수압개폐장치(압력챔버) : 용적 100L 이상
나. 안전밸브 : 과압방출
다. 압력스위치 : 압력 증감을 전기적 신호로 변환하여 펌프를 자동기동 및 정지 시키는 역할
라. 배수밸브 : 압력챔버의 물 배수
마. 개폐밸브 : 점검 및 보수 시 급수 차단
바. 압력계 : 압력챔버 내의 압력 표시
▷ 충압(보조)펌프 : 배관의 정상적인 누수 시 충압펌프가 기동하여 배관 내 압력을 채우는 역할을 한다. 즉, 주펌프의 잦은 기동을 막아서 고장 나는 것을 방지하기 위해 설치하는 것이다.(일반적으로 충압펌프의 토출량은 60L/min)
2) 고가수조방식 : 자연낙차압을 이용하는 방식으로 최고층에 수조를 설치하여 높이에 따른 낙차압을 이용하는 방식
3) 압력수조방식 : 압력수조 내의 물이 압축된 공기에 의해 가압하는 방식으로 탱크의 설치 위치에 구애받지 않는 장점이 있다.
4) 가압수조방식 : 별도의 가압원인 압축공기 또는 불연성 고압기체에 의해 소방용수를 가압하여 송수하는 방식으로 전원이 필요 없다.
⚬ 풋밸브(Foot Valve) : 수원이 펌프보다 아래에 설치된 경우 흡입측 배관의 말단에 설치하며, 이물질을 제거하는 여과기능과 흡입배관 내의 물이 수조로 다시 빠져나가는 것을 막는 체크기능이 있다.
⚬ 개폐밸브 : 배관을 열고 닫음으로써 유체의 흐름을 제어하는 밸브. 버터플라이밸브는 마찰손실이 크므로 펌프 흡입측에는 설치할 수 없다.
⚬ 체크밸브 : 배관 내 유체의 흐름을 한쪽 방향으로만 흐르게 하는 기능(역류방지 기능)
⚬ 물올림장치 : 수원(수조)의 위치가 펌프보다 낮은 경우에만 설치하며, 펌프 흡입측 배관 및 펌프에 물이 없을 경우 펌프의 공회전을 방지하기 위해 보충수를 공급하는 역할을 한다.
⚬ 순환배관 : 펌프의 체절운전(토출량이 0인 상태에서의 운전) 시 수온이 상승하여 펌프에 무리가 발생하므로 순환배관 상의 릴리프밸브를 통해 과압수를 방출하여 수온상승을 방지하기 위해 설치한다. 펌프 토출측 체크밸브 이전에서 분기시켜 20㎜ 이상 배관으로 설치
⚬ 릴리프밸브 : 순환배관에 설치하여 설정압력(체절압력 미만에 설정) 이상이 되면 개방되어 과압수를 방출하여 수온 상승을 방지시키는 밸브
※ 순환배관 설치 이유 : 체절운전 시 펌프 토출측 배관 내 수온 상승으로 인해 캐비테이션(공동현상) 발생을 초래하게 되어 펌프 임펠러(날개)가 손상될 수 있음. 이를 방지하고자 순환배관 상에 릴리프밸브를 설치하고 과압이 발생하면 수온이 상승하므로 이때 순환배관 상의 릴리프밸브 개방으로 고온수를 배출시켜 캐비테이션(공동현상)을 방지한다.
⚬ 성능시험배관 : 펌프의 성능을 시험하기 위한 배관으로서 펌프 토출측에 설치된 개폐밸브 이전에서 분기하여 설치하며, 유량계 기준으로 전단 직관부에 개폐밸브를, 후단 직관부에는 유량조절밸브를 설치한다.
⚬ 송수구 : 옥내소화전의 수원은 사용량에 한계가 있기 때문에 소방대원의 본격 화재진압 시 소방차로부터 송수할 수 있는 송수구를 설치하여야 한다.
⚬ 수원의 수위가 펌프의 위치보다 높을 경우 물올림장치, 풋밸브, 연성계 또는 진공계를 설치하지 아니할 수 있다.
⚬ 표시 및 표지판 : 외국어 병기, 표지판을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착(사용요령을 외국어와 시각적인 그림을 포함하여 작성)
⚬ 동력제어반(MCC) : 외함은 두께 1.5㎜ 이상의 강판 또는 이와 동등 이상의 강도 및 내열성능이 있는 것으로 할 것
⚬ 감시제어반(수신반) : 펌프를 포함하여 각 회로의 작동 및 이상 유무를 표시하는 장치
⚬ 옥내소화전설비 점검 : 방수압력과 방수량 측정은 어느 층에서도 2개 이상 설치된 경우 2개(설치개수가 1개인 경우 1개)를 동시에 개방시켜 법적 방수압력(0.17MPa) 이상 나와야 하며 소화펌프의 자동기동 및 옥내소화전 함 표면에 부착된 펌프 기동표시등이 점등되는지 확인한다.
⚬ 방수압력 측정 : 방수구에 호스를 결속한 상태로 노즐의 선단에 방수압력측정계(피토게이지)를 근접(D/2 : 약 6.5㎜)시켜서 측정하여 방수압력측정계(피토게이지)의 압력계상의 눈금을 확인한다.
⚬ 방수량 산정 : Q = 2.065 × D² × √P
여기서, Q : 분당방수량(L/min)
D : 관경(또는 노즐의 구경 ㎜) [옥내소화전 : 13㎜, 옥외소화전 : 19㎜]
P : 방수압력(MPa)
⚬ 방수량 측정 시 주의사항 :
1) 반드시 직사형 관창을 이용하여 측정하여야 한다.(방사형 관창은 측정 불가)
2) 초기 방수 시 물속에 존재하는 이물질이나 공기 등이 완전히 배출된 후에 측정하여야 방수압력측정계(피토게이지)의 입구 구경이 작기 때문에 발생하는 막힘이나 고장을 방지할 수 있다.
3) 방수압력측정계(피토게이지)는 봉상주수 상태에서 직각으로 측정하여야 한다.
※ 용어 해설
① 봉상주수 : 물이 가늘고 긴봉의 모양을 형성하면서 방사되는 형태
② 무상주수 : 물이 안개나 구름모양을 형성하면서 방사되는 형태
⚬ 제어반 점검 : 자동기동방식의 옥내소화전 설비의 동력제어반(MCC)과 감시제어반(수신반)에는 펌프의 “자동(AUTO), “정지(STOP)”, ”수동(HAND)”을 선택할 수 있는 스위치가 설치되어 있으며, 폄프의 선택스위치는 동력제어반과 감시제어반 모두 “자동(AUTO) 또는 연동”의 위치에 놓여 있어야 소화전 사용 시(방수구 개방 시) 자동으로 펌프가 기동하여 소화수를 정상압력으로 방출할 수 있다.
1) 동력제어반(MCC)의 스위치와 표시등 : 펌프운전 선택스위치는 자동(AUTO) 위치에 있는지 확인한다.
2) 감시제어반(수신반)의 스위치와 표시등
가. 펌프운전 선택스위치의 자동위치 여부 : 소화전 주펌프와 충압펌프 운전 선택스위치가 자동위치에 있는지 확인한다.
※ 동력제어반(MCC)이나 감시제어반(수신반)의 펌프운전 선택스위치가 어느 한쪽이라도 “수동(HAND)” 또는 “정지(STOP)” 위치에 있는 경우 화재 시 소화전 밸브를 개방(방수구를 개방)하더라도 소화펌프는 작동하지 않게 된다.
나. 각종 표시등은 소등되어 있는지 확인 : 펌프압력스위치 표시등(펌프 기동 시에만 점등)과 저수위감시스위치 표시등(수조의 수위가 낮을 때만 점등)이 소등되어 있는지 확인한다.
⚬ 소화전함 점검
1) 소화전함 상부 기동 표시등 및 사용설명서, 사용요령 표지(외국어 병기) 등 관리상태 여부 확인(사용 요령을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착)
2) 밸브와 호스 연결 및 정리상태 여부 확인
3) 소화전 함 주변 장애물 등 사용에 지장을 초래하는 물건적재 여부
⚬ 펌프 성능시험
1) 체절운전 시험
가. 펌프토출측 밸브(①)와 성능시험배관상의 유량조절밸브(③) 폐쇄 상태, 즉 토출량이 “0”인 상태에서 펌프를 기동한다.
나. 이때의 압력이 체절압력이며 체절압력은 정격토출압력의 140% 이하가 되야 한다.(압력계를 보고 정격토출압의 140% 이하 여부 확인)
다. 정격토출압력이 140%를 초과하는 경우 순환배관상의 릴리프밸브를 개방하여 정격토출압력의 140% 이하로 되도록 한다.
라. 예를 들어 펌프의 명판에 표시된 양정이 100m(토출압력 약 1MPa), 토출량이 500L/min이라고 하면 체절운전 시(토출량 0인 경우), 양정이 140m 이하가 되어야 한다. 즉 압력계 상의 압력이 1.4MPa이하가 되어야 한다.
2) 정격부하운전(100% 유량운전) 시험
가. 펌프토출측 밸브(①) 폐쇄상태, 성능시험배관상의 개폐밸브(②) 개방 및 유량조절밸브(③)를 서서히 개방하여 유량계의 지침이 정격토출량의 100%를 가리킬 때까지 개방한다.
나. 이때 압력계 상의 압력이 정격토출압력의 100% 이상이 되어야 한다.
다. 예를 들어 펌프의 명판에 표시된 양정이 100m(토출압력 약 1MPa), 토출량이 500L/min이라고 하면 유량계 지침이 500L/min을 가리킬 때의 양정이 100m 이상이 되어야 한다. 즉 압력계 상의 압력이 1MPa이상이 되어야 한다.
3) 최대운전(150% 유량운전) 시험
가. 펌프토출측 밸브(①) 폐쇄상태, 성능시험배관상의 개폐밸브(②) 개방 및 유량조절밸브(③)를 더욱 개방하여 유량계의 지침이 정격토출량의 150%를 가리킬 때까지 개방한다.
나. 이때 압력계 상의 압력이 정격토출압력의 65% 이상이 되어야 한다.
다. 예를 들어 펌프의 명판에 표시된 양정이 100m(토출압력 약 1MPa), 토출량이 500L/min이라고 하면 유량계 지침이 750L/min을 가리킬 때의 양정이 65m 이상이 되어야 한다. 즉 압력계 상의 압력이 0.65MPa이상이 되어야 한다.
⚬ 펌프성능 판단(예를 들어, 양정이 100m, 토출량이 500L/min인 펌프)
⚬ 옥내소화전 실기실습(작동순서)
⚬ 옥외소화전설비의 구조원리
1) 옥외소화전설비의 성능
가. 방수량 : 350L/min
나. 방수압력 : 2개의 소화전(설치개수가 1개인 경우에는 1개)을 동시 사용할 경우 각 노즐선단 방수압력이 0.25MPa이상 0.7MPa이하
다. 종류 : 지상용과 지하용(승하강식을 포함한다)으로 구분한다.
2) 수원의 용량 : 소화전 설치개수(2개 이상일 때는 2개)에 7㎥(350L/min×20min)를 곱한 양 이상일 것
⚬ 옥외소화전 설치기준
1) 소방대상물의 각 부분으로부터 호스접결구까지의 수평거리 40m 이하가 되도록 설치
2) 호스 : 구경 65㎜
3) 옥외소화전설비에는 옥외소화전마다 그로부터 5m 이내의 장소에 소화전함을 다음과 같이 설치
가. 옥외소화전이 10개 이하 설치된 때 : 옥외소화전마다 5m 이내의 장소에 1개 이상의 소화전함 설치
나. 옥외소화전이 11개 이상 30개 이하 설치된 때 : 11개 이상의 소화전함을 각각 분산하여 설치
다. 옥외소화전이 31개 이상 설치된 때 : 옥외소화전 3개마다 1개 이상의 소화전함 설치
⚬ 옥외소화전설비 주요 고장원인
설비 증상
원인
개선방안
펌프 흡입측배관 내 물이 없거나 잦은 물의 배수 현상
풋밸브가 고장이 나서 체크밸브의 기능을 하지 못함
풋밸브 수리 또는 교체
펌프 성능시험 시 릴리프밸브 미개방
릴리프밸브 세팅압력 불량 또는 릴리프밸브 기구불량
릴리프밸브 조정 또는 교체
배관압력 감압 시 주펌프가 먼저 기동(충압펌프 기동 전)
압력스위치 조정불량
충압펌프, 주펌프 압력스위치 재조정
배관 내 압력이 수시 감압(충압펌프 잦은 기동상태)
체크밸브 밀림 또는 배관 누수
펌프토출측 체크밸브, 옥외송수구측 체크밸브, 옥상수조 체크밸브 교체 또는 배관 누수부위 보수
소화전 사용 시 방수불량
소화펌프 기동불량 또는 제어반 자동상태 관리미비
펌프 보수 또는 제어반 자동상태로 관리
제어반 정상상태로 관리 시 소화전 방수불량
옥외소화전 앞 제수변 밸브 미개방
제수변밸브 개방
소화펌프 동작 시 기동표시등 미점등
기동표시등 기구불량 또는 표시등 선로 단선
기동표시등 교체 또는 표시등 선로 보수
[출제 문제]
1. 옥내소화전설비의 방수압력을 측정하였더니 법정 최소압력보다 0.05MPa높게 측정되었다. 다음 점검표의 ㉠, ㉡에 들어갈 내용으로 옳은 것은?
구분
점검방법
점검결과
가압송수장치
옥내소화전 방수압력 적정여부
( ㉠ )
<방수압력 측정결과> 방수압력 : ( ㉡ ) MPa
① ㉠ 불량, ㉡ 0.12
② ㉠ 양호, ㉡ 0.17
③ ㉠ 양호, ㉡ 0.22
④ ㉠ 양호, ㉡ 0.7
[해설]옥내소화전설비의 성능
옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 각 소화전 노즐에서 법적 방수량 및 방수압력
⑴ 방수량 : 130L/min 이상
⑵ 방수압력 : 0.17MPa이상 0.7MPa이하
→ 옥내소화전설비의 법정 최소압력(0.17MPa) 보다 0.05MPa이 높게 측정되었으므로 ㉡은 0.22MPa이며 방수압력 측정값인 0.22MPa은 법적 방수압력 범위(0.17MPa이상 0.7MPa이하)에 해당하므로 ㉠은 양호이다.
답) 3번
2. 다음 옥외소화전설비에 관한 설명 중 옳지 않은 것은?
①수원의 용량은 소화전 설치개수(2개 이상인 경우 2개) × 3.5㎥이상이어야 한다.
②노즐선단의 방수압력은 0.25MPa이상 0.7MPa이하어야 한다.
③ 방수량은 350L/min 이상이어야 한다.
④ 호스의 구경은 65㎜의 것으로 하여야 한다.
[해설] 옥외소화전설비의 구조원리
⑴ 옥외소화전설비의 성능
⒜ 방수량 : 350L/min 이상
⒝ 방수압력 : 2개의 소화전(설치개수가 1개인 경우에는 1개)을 동시 사용할 경우 각 노즐선단 방수압력이 0.25MPa이상 0.7MPa이하
⒞ 종류 : 지상용과 지하용(승하강식을 포함한다)으로 구분한다.
⑵ 수원의 용량 : 소화전 설치개수(2개 이상일 때는 2개)에 7㎥(350L/min × 20min)를 곱한 양 이상일 것
⑶ 소방대상물의 각 부분으로부터 호스접결구까지의 수평거리가 40m 이하가 되도록 설치하여야 하며, 호스는 구경65㎜의 것으로 할 것
⚬ 대형소화기 : 화재 시 사람이 운반할 수 있도록 운반대와 바퀴가 설치되어 있고 능력단위가 A급 화재 10단위 이상, B급 화재 20단위 이상인 것
⚬ 소화기의 적응화재
구분
의미 및 표시방법
A급화재 (일반화재)
나무, 섬유, 종이, 고무, 플라스틱류와 같은 일반 가연물이 타고 나서 재가 남는 화재. 소화기의 적응 화재별 표시는 ‘A’
B급화재 (유류화재)
인화성 액체, 가연성 액체, 석유, 그리스, 타르, 솔벤트, 래커, 알코올 등과 같은 유류가 타고나서 재가 남지 않는 화재. 소화기의 적응 화재별 표시는 ‘B’
C급화재 (전기화재)
전류가 흐르고 있는 전기기기, 배선과 관련된 화재. 소화기의 적응 화재별 표시는 ‘C’
K급화재 (주방화재)
주방에서 동식물유를 취급하는 조리기구에서 일어나는 화재. 소화기의 적응 화재별 표시는 ‘K’
⚬ ABC분말 소화기
적응화재
주성분
소화효과
ABC급
제1인산암모늄(NH4H2PO4)
질식, 부촉매(억제)
⚬ 가압식 소화기 : 본체용기 내부에 가압용 가스용기가 별도 설치되어 있으며, 현재는 생산 중단
⚬ 축압식 소화기 : 질소가스가 충전되어있으며 지시압력계의 녹색 범위(0.7~0.98MPa)가 사용가능한 범위
⚬ 분말소화기 내용연수 : 분말소화기의 내용연수는 10년으로 하고 내용연수가 지난 제품은 교체하거나 성능검사를 하여 합격한 소화기에 대해서 내용연수 등이 경과한 날의 다음 달부터 아래에 해당하는 기간 동안 연장하여 사용이 가능하다. 즉, 성능검사에 합격하면 계속해서 사용할 수 있다.
1) 내용연수 경과 후 10년 미만 된 소화기 : 성능검사 합격 후 3년 연장
2) 내용연수 경과 후 10년 이상 된 소화기 : 성능검사 합격 후 1년 연장
⚬ 분말소화기 폐기방법 : 생활폐기물 신고필증을 구매·부착하여 지정된 장소에 배출
⚬ 이산화탄소 소화기(BC급 소화기) : 본체 용기에 충전된 이산화탄소를 레버식 밸브의 개폐에 의해 방사(지시압력계 없음, 내용연수 규정 없음)
⚬ 할론 소화기 : 부촉매 및 질식소화 효과
1) 종류
가. BC급 : 할론2402
나. ABC급 : 할론1211, 할론1301
2) 구조
가. 할론1211, 할론2402 : 지시압력계 부착(녹색범위가 정상 압력)
나. 할론1301 : 자체 고압으로 방사하며 지시압력계가 없다. 할론소화약제 중 가장 소화능력이 좋으며, 독성이 가장 적고 냄새가 없다.
⚬ 소화기구의 설치기준
▷ 특정소방대상물별 소화기구의 능력단위 기준
⚬ 부속용도별로 추가하여야 할 소화기구 및 자동소화장치
용도별
소화기구의 능력단위
⑴ 다음의 시설. 다만, 스프링클러설비·간이스프링클러설비·물분무등소화설비 또는 상업용 주방자동소화장치가 설치된 경우에는 자동확산소화기를 설치하지 않을 수 있다. ① 보일러실(아파트의 경우 방화구획된 것을 제외)·건조실·세탁소·대량화기취급소 ② 음식점(지하가의 음식점 포함)·다중이용업소·호텔·기숙사·노유자시설·의료시설·업무시설·공장·장례식장·교육연구시설·교정 및 군사시설의 주방(다만, 의료시설, 업무시설 및 공장의 주방은 공동취사를 위한 것에 한한다.) ③ 관리자의 출입이 곤란한 변전실·송전실·변압기실 및 배전반실(불연재료로된 상자안에 장치된 것을 제외)
⑴ 해당 용도의 바닥면적 25㎡마다 능력단위 1단위 이상의 소화기로 하고, 그 외에 자동확산소화기를 바닥면적 10㎡이하는 1개, 10㎡초과는 2개를 설치할 것 ⑵ ②의 주방의 경우, ⑴에 의하여 설치하는 소화기 중 1개 이상은 주방화재용소화기(K급)를 설치하여야 한다.
⑵발전실·변전실·송전실·변압기실·배전반실·통신기기실·전산기기실·기타 이와 유사한 시설이 있는 장소. 다만, 위 ⑴의 ③장소를 제외한다.
해당 용도의 바닥면적 50㎡마다 적응성이 있는 소화기 1개 이상 또는 유효설치 방호체적 이내의 가스·분말·고체에어로졸자동소화장치, 캐비닛형자동소화장치
⑶ 지정수량의 1/5 이상 지정수량 미만의 위험물을 저장 또는 취급하는 장소
능력단위 2단위 이상 또는 유효설치방호체적 이내의 가스·분말·고체에어로졸자동소화장치, 캐비닛형자동소화장치
⚬ 소화기 설치기준
1) 각 층마다 설치
2) 소형소화기는 보행거리 20m 이내, 대형소화기는 보행거리 30m 이내 설치
3) 바닥면적이 33㎡이상으로 구획된 각 거실마다 추가 설치
4) 아파트의 경우 각 세대마다 설치
5) 능력단위가 2단위 이상이 되도록 소화기를 설치하는 경우 간이소화용구의 능력단위가 전체 능력단위의 2분의 1을 초과하지 아니하게 한다.(노유자 시설은 2분의 1 초과 가능)
6) 소화기구는 바닥으로부터 높이 1.5m 이하의 곳에 비치, “소화기”라고 표시한 표지를 보기 쉬운 곳에 부착한다.
⚬ 소화기의 점검(지시압력계) : 지시압력계가 녹색범위(0.7MPa~0.98MPa)에 있어야 정상이며, 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 재충전 또는 소화기 교체가 필요하다. 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.
⚬ 자동확산소화기 점검방법 : 약제 저장용기는 지시압력계가 설치되어 있으며 압력상태가 녹색의 범위 내에 있는지 확인한다. 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 자동확산소화기 교체가 필요하다. 또한 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.
⚬ 소화기 실습(사용순서)
1) 소화기를 불이 난 곳으로 옮긴다.(화점으로부터 2~3m 떨어짐)
2) 소화기를 바닥에 내려놓은 후 한 손은 소화기 몸통을 잡고 다른 한 손은 안전핀을 잡아 당긴다.
3) 한 손은 손잡이를, 다른 한 손은 노즐을 잡고 화점을 향하게 한다.
4) 소화가 완전히 될 때까지 약제를 화점을 향하여 골고루 방사한다.(손잡이를 누르자마다 놓거나 간헐적으로 누르지 않아야 하며, 바람을 등지고 화점을 향하여 비로 쓸 듯이 골고루 방사한다.)
⚬ 자동소화장치 : 소화약제를 자동으로 방사하는 고정된 소화장치로서 형식승인이나 성능인증을 받은 유효설치범위(설계방호체적, 최대설치높이, 방호면적 등) 이내에 설치하여 소화하는 다음의 것을 말한다.
1) 주거용 주방자동소화장치
2) 상업용 주방자동소화장치
3) 캐니닛형자동소화장치
4) 가스자동소화장치
5) 분말자동소화장치
6) 고체에어로졸자동소화장치
⚬ 주거용 주방자동소화장치 설치대상 : 아파트등 및 오피스텔
⚬ 주거용 주방자동소화장치 설치기준
1) 소화약제 방출구는 환기구의 청소부분과 분리되어 있어야 하며, 형식승인 받은 유효설치 높이 및 방호면적에 따라 설치할 것
2) 감지부는 형식승인 받은 유효한 높이 및 위치에 설치할 것
3) 차단장치(전기 또는 가스)는 상시 확인 및 점검이 가능하도록 설치할 것
4) 가스용 주방자동소화장치를 사용하는 경우 탐지부는 수신부와 분리하여 설치하되, 공기보다 가벼운 가스를 사용하는 경우에는 천장 면으로부터 30cm 이하의 위치에 설치하고, 공기보다 무거운 가스를 사용하는 장소에는 바닥 면으로부터 30cm 이하의 위치에 설치할 것
5) 수신부는 주위의 열기류 또는 습기 등과 주위온도에 영향을 받지 않고 사용자가 상시 볼 수 있는 장소에 설치할 것
⚬ 주거용 주방자동소화장치의 구성
⚬ 캐비닛형 자동소화장치 설치기준
1) 분사헤드(방출구)의 설치 높이는 방호구역의 바닥으로부터 형식승인을 받은 범위 내에서 유효하게 소화약제를 방출시킬 수 있는 높이에 설치할 것
2) 화재감지기는 방호구역 내의 천장 또는 옥내에 면하는 부분에 설치하되 화재안전기술기준에 적합하도록 설치할 것
3) 방호구역 내의 화재감지기의 감지에 따라 작동되도록 할 것
4) 화재감지기의 회로는 교차회로방식으로 설치할 것. 다만 화재감지기를 8종의 특수형감지기로 설치하는 경우에는 교차회로방식으로 설치하지 않아도 된다.
5) 교차회로 내의 각 화재감지기 회로별로 설치된 화재감지기 1개가 담당하는 바닥면적은 화재안전기술기준에 따른 바닥면적으로 할 것
6) 개구부 및 통기구(환기장치 포함)를 설치한 것에 있어서는 소화약제가 방출되기 전에 해당 개구부 및 통기구를 자동으로 폐쇄할 수 있도록 할 것. 다만 가스압에 의하여 폐쇄되는 것은 소화약제 방출과 동시에 폐쇄할 수 있다.
7) 작동에 지장이 없도록 견고하게 고정할 것
8) 구획된 장소의 방호체적 이상을 방호할 수 있는 소화성능이 있을 것
[출제 문제]
1. 다음 중 스프링클러 설치대상이 아닌 특정소방대상물은?
① 문화 및 집회시설로 수용인원 200명인 특정소방대상물
② 복합건축물로서 연면적 8,000㎡인 특정소방대상물
③ 창고시설(물류터미널 제외)로서 바닥면적의 합계가 6,000㎡인 특정소방대상물
④ 층수가 5층인 특정소방대상물
[해설]스프링클러설비 설치대상
⑴ 문화 및 집회시설로 수용인원 100명 이상인 특정소방대상물
⑵ 복합건축물로서 연면적 5,000㎡이상인 특정소방대상물
⑶ 창고시설(물류터미널 제외)로서 바닥면적의 합계가 5,000㎡이상인 특정소방대상물
⑷ 층수가 6층 이상인 특정소방대상물
답) 4번
2. 아래의 건축물현황만을 보고 법적으로 설치하지 않아도 되는 소방시설은 무엇인가?
가. 층수 : 지상 7층(지하층 없음) 나. 연면적 : 3,500㎡(층당 바닥면적 500㎡) 다. 주용도 : 업무시설 라. 건축허가동의일 : 2018년 9월 5일
① 비상방송설비
② 옥내소화전설비
③ 옥외소화전설비
④ 스프링클러설비
[해설]
⑴ 비상방송설비 설치대상 : 연면적 3,500㎡이상
⑵ 옥내소화전설비 설치대상 : 업무시설의 경우 연면적 1,500㎡이상
⑶ 옥외소화전설비 설치대상 : 지상 1층 및 2층의 바닥면적 합계가 9,000㎡이상
⑷ 스프링클러설비 설치대상 : 층수가 6층 이상
답) 3번
3. 다음 조건에 따라 설치하여야 하는 소화기의 능력단위와 적정 소화기 개수를 산정하시오.
1) 응급처치는 가정, 직장 등에서 부상이나 질병으로 인해 위급한 사항에 놓인 환자에게 의사의 치료가 시행되기 전에 즉각적이며 임시적으로 제공하는 처치이다.
2) 목적은 환자의 생명을 구하고 유지하며, 2차적으로 오는 합병증을 예방하고, 환자의 고통과 불안을 경감시켜, 차후 의사의 전문치료에 도움을 주어 회복을 빠르게 하는 것이다.
⚬ 응급처치의 중요성
1) 긴급한 환자의 생명을 유지
2) 환자의 고통을 경감
3) 위급한 부상부위의 응급처치로 치료기간을 단축
4) 현장처치의 원활화로 의료비 절감
⚬ 응급처치 기본사항
1) 기도확보(유지) : 환자의 입(구강) 내에 이물질이 있을 경우, 이물질이 빠져나올 수 있도록 기침을 유도한다. 만약 기침을 할 수 없는 경우, 하임리히법을 실시한다. 이때 눈에 보이는 이물질이라 하여 함부로 제거하려 해서는 안된다. 환자가 구토를 하는 경우, 머리를 옆으로 돌려 구토물의 흡입으로 인한 질식을 예방해주어야 한다. 이물질이 제거된 후 머리를 뒤로 젖히고, 턱을 위로 들어올려 기도가 개방되도록 하되 접은 옷가지를 환자 목 뒤에 대어 편안하고 안전하게 유지한다.
2) 지혈처리 : 사람의 체내에는 체중의 성인 7%, 소아의 8~9% 혈액이 있으며 출혈로 혈액량 감소 시 온몸이 저산소 출혈성 쇼크상태가 된다. 출혈의 원인 및 환자의 상태 등에 따라 다르나, 일반적으로 개인당 혈액량의 15~20% 출혈 시 생명이 위험해지고 30% 출혈 시 생명을 잃게 된다.
3) 상처보호 : 심한 상처로 출혈된 손상부위에 대하여 소독거즈로 응급처치하고 붕대로 드레싱하되 1차 사용한 거즈 등으로 상처를 닦는 것은 금하고 청결하게 소독된 거즈 등을 사용하여야 한다.
⚬ 응급처치의 일반원칙
1) 긴박한 상황에서도 구조자는 자신의 안전을 최우선한다. 응급환자 발생 시 현장에 출동한 구조요원은 지형, 환경, 주변상황 등을 고려하여 다양한 제2의 안전사고 발생 등 우려를 참고하여 구조에 전념하며 사고 발생에 유념하여야 한다.
2) 응급처치 시 사전에 보호자 또는 당사자의 이해와 동의를 얻어 실시하는 것을 원칙으로 한다. 신체의 접촉 등으로 인하여 성희롱과 같은 법적 문제 발생 우려가 있다.
3) 당황하거나 흥분하지 말고 침착하게 사고의 정도와 환자의 모든 상태를 확인한다. 이때 환자에게 필요 이상의 움직임을 금하고 안전을 유지한다.
4) 응급처치와 동시에 119구조·구급대, 경찰, 병원 등에 응급구조를 요청한다. 구조 요청 시 사고위치 및 시간, 사고의 종류 및 환자상태, 부상자 수, 성별, 예측되는 위험 등을 신속하고 명확하게 알린다.
5) 환자상태를 관찰하며 모든 손상을 발견하여 처치하되 불확실한 처치는 하지 않는다. 의식이 있으면 직접 환자와 대화하며 처치를 하고, 의식이 없는 경우에는 우선적으로 기도를 개방하고 똑바로 눕힌 상태에서 환자상태를 확인하며, 보호자나 목격자와의 대화를 통해 발생상황 및 환자상태를 추가적으로 확인한다.
6) 119구급차 이용에 따른 비용징수 문제
가. 119구급차를 이용 시 전국 어느 곳에서나 이송거리, 환자 수 등과 관계없이 어떠한 경우에도 무료
나. 보건복지부의 인가를 받아 운영하는 중앙응급환자이송단 등 사설단체 또는 병원에서 운영하고 있는 앰블런스는 일정요금 징수
⚬ 응급처치 체계도
⚬ 출혈 : 혈액이 피부 밖으로 흘러나오는 것을 외출혈이라 하고 피부 안쪽에 고이는 것을 내출혈이라 한다. 혈액 총량은 체중의 약 8%를 차지하며, 성인의 경우 약 4~6L 정도이다.
⚬ 출혈의 증상
1) 호흡과 맥박이 빠르고 약하며 불규칙하다. 체온이 떨어지고 호흡곤란도 나타난다.
2) 반사작용이 둔해진다.
3) 탈수현상이 나타나며 갈증을 호소한다.
4) 동공이 확대되고 두려움이나 불안을 호소한다.
5) 혈압이 점차 저하되며, 피부가 창백해지고 차고 축축해진다.
6) 구토가 발생한다.
⚬ 출혈 시 응급처치
1) 직접압박법 : 소독거즈나 압박붕대로 출혈부위를 덮은 후 4~6인치 압박붕대로 출혈부위가 압박되게 감아주고 다시 손으로 압박한다. 출혈이 계속되면 압박붕대를 추가로 감고 출혈부위를 심장보다 높여 줌으로써 출혈량을 감소시킬 수 있다.
2) 지혈대 사용법 : 절단과 같은 심한 출혈이 있을 때나 지혈법으로도 출혈을 막지 못할 경우 최후의 수단으로 사용
⚬ 화상
1) 표피화상(1도 화상) : 피부 바깥층의 화상이며 부종과 홍반이 나타나며 부어오르면서 통증을 느끼나 치료 시 흉터 없이 치료된다.
2) 부분층화상(2도 화상) : 피부의 두 번째 층까지 화상으로 손상되어 통증과 발적, 수포가 발생하므로 표피가 얼룩얼룩하게 되고 진피의 모세혈관이 손상되며 물집이 터져 진물이 나고 감염의 위험이 있다.
3) 전층화상(3도 화상) : 피부 전층이 손상되며 피하지방과 근육층까지 손상된 상태로 피부는 가죽처럼 매끈하고 회색이나 검은색으로도 된다. 피부에 체액이 통하지 않아 화상부위는 건조하며 통증은 없다.
⚬ 화상환자 이동 전 조치
1) 화상환자가 착용한 옷가지가 피부조직에 붙어 있을 때에는 옷을 잘라내지 말고 수건 등으로 닦거나 접촉되는 일이 없도록 한다.
2) 통증 호소 또는 피부의 변화에 동요되어 간장, 된장, 식용기름을 바르는 일이 없도록 하여야 하며 1도, 2도 화상은 화상부위에 흐르는 물로 식혀준다. 3도 화상은 물에 적신 천을 대어주게 되면 열기가 심부로 전달되는 것을 막아주고 통증을 줄여 준다.
3) 화상부분의 오염 우려 시는 소독거즈가 있을 경우 화상부위를 덮어주면 좋다. 그러나 골절환자일 경우 무리하게 압박하여 드레싱하는 것은 금한다.
4) 화상환자가 부분층화상일 경우 수포(물집)상태의 감염 우려가 있으니 터트리지 말아야 한다.
⚬ 심폐소생술 : 호흡과 심장이 멎고 4~6분이 경과하면 산소 부족으로 뇌가 손상되어 원상회복이 되지 않으므로 호흡이 없으면 즉시 심폐소생술을 실시해야 하며, 기본순서는 가슴압박 → 기도유지 → 인공호흡순서이다.
⚬ 일반인 심폐소생술 시행방법(순서)
1) 환자에게 질문하며 반응 확인(심정지 확인)
2) 주변에 도움 요청 및 119 신고 : 자동심장충격기(AED) 요청
3) 맥박 및 호흡여부 10초 이내 판별
4) 분당 100~120회 속도로 환자의 가슴이 약 5㎝ 깊이(소아는 4~5㎝ 깊이)로 눌리게 체중을 실어 가슴압박(30회의 가슴압박)
5) 환자의 머리를 젖히고, 턱을 들어 올려 환자의 기도를 개방하고 한손으로 환자의 코를 막고 환자의 입에 완전 밀착시켜 1초에 걸쳐서 숨을 불어넣는다. 이때 환자의 가슴이 부풀어 오르는지 눈으로 확인한다. 숨을 불어넣은 후에는 입을 떼고 코도 놓아주어서 공기가 배출되도록 한다.(2회의 인공호흡)
6) 이후에는 119 구급대가 도착할 때까지 가슴압박과 인공호흡을 반복한다.(30회의 가슴압박과 2회의 인공호흡)
⚬ 자동심장충격기(AED) 사용방법
1) 전원켜기
2) 2개의 패드 부착
가. 패드 1 : 오른쪽 빗장뼈 아래
나. 패드 2 : 왼쪽 젖꼭지 아래의 중간겨드랑선
3) 심장리듬 분석 : 심전도 분석(제세동 필요 여부 분석)
4) 심장충격(제세동)실시 : 심장충격이 필요한 환자인 경우에만 심장충격 버튼이 깜박이기 시작하여, 깜빡일 때 심장충격버튼을 눌러 심장충격을 시행한다.
※ 심장충격 버튼을 누르기 전에 반드시 주변사람 및 구조자가 환자에게서 떨어져 있는지 확인한 후 실시한다.
5) 즉시 심폐소생술 다시 시행 : 심장충격이 필요없거나 심장충격을 실시한 이후에는 즉시 가슴압박(주기 : 30회)과 인공호흡(주기 : 2회)을 다시 시작한다.
6) 2분마다 심장리듬 분석 후 반복 시행 : 자동심장충격기는 2분마다 환자의 심전도를 자동으로 분석하여 심장충격의 필요성을 판단한다. 그러므로 구조자는 119 구급대가 도착하거나 환자가 회복되어 깨어날 때까지 심폐소생술과 심장충격을 반복하여 시행한다.
7) 심폐소생술을 계속하던 중 환자가 자발적으로 움직이거나 정상적인 호흡을 시작하면, 심폐소생술을 중단하고 환자의 움직임과 호흡 상태를 관찰한다.
[출제 문제]
1. 응급처치의 기본사항으로 기도확보(기도유지)가 필요하다. 다음의 보기 중 환자의 입(구강)내에 이물질이 있을 경우에 응급처치 방법으로 옳지 않은 것은?
① 이물질이 제거된 후 머리를 뒤로 젖히고, 턱을 위로 들어 올려 기도가 개방되도록 한다.
② 만약 기침을 할 수 없는 경우, 하임리히법을 실시한다.
③ 눈에 보이는 이물질은 손을 넣어 제거한다.
④ 이물질이 빠져나올 수 있도록 기침을 유도한다.
[해설]응급처치의 기본사항 – 기도확보(기도유지)
⑴ 환자의 입(구강) 내에 이물질이 있을 경우, 이물질이 빠져나올 수 있도록 기침을 유도한다.
⑵ 만약 기침을 할 수 없는 경우, 하임리히법을 실시한다.
⑶ 눈에 보이는 이물질이라 하여 함부로 제거하려 해서는 안된다.
⑷ 환자가 구토를 하는 경우, 머리를 옆으로 돌려 구토물의 흡입으로 인한 질식을 예방해주어야 한다.
⑸ 이물질이 제거된 후 머리를 뒤로 젖히고, 턱을 위로 들어 올려 기도가 개방되도록 하되 접은 옷가지를 환자 목 뒤에 대어 편안하고 안전하게 유지한다.
⚬ 개요 : 초고층 및 지하연계 복합건축물이 많이 건축되고 화재는 물론 테러, 재난 등의 위험으로부터의 손실을 최소화하기 위함
⚬ 통합감시시스템의 비교
1) 기존감시시스템
가. 장소적으로 통합 개념으로 구성
나. 장소별 정보의 수집 및 감시가 요구
다. 비용, 장소, 인력이 많이 필요
2) 통합감시시스템
가. 장소적 통합 개념에서 시스템적 통합 방식으로 구성
나. 언제, 어디서나 정보의 수집 및 감시가 용이
다. 비용, 장소, 인력에 따른 문제가 해결될 수 있다.
⚬ 종합방재실의 구축효과
⚬ 종합방재실의 설치 대상
1) 법령 규정 : 초고층 및 지하연계 복합건축물 재난관리에 관한 특별법
2) 설치자 : 관리주체(소유자, 관리자)
3) 설치 대상
가. 초고층 건축물 : 층수가 50층 이상 또는 높이가 200미터 이상인 건축물
나. 지하연계 복합건축물
다음 각 호의 요건을 모두 갖춘 것을 말한다.
① 층수가 11층 이상이거나 1일 수용인원이 5천명 이상인 건축물로서 지하부분이 지하역사 또는 지하도상가와 연결된 건축물
② 건축물 안에 문화 및 집회시설, 판매시설, 운수시설, 업무시설, 숙박시설, 위락시설 중 유원시설업의 시설 또는 종합병원과 요양시설 용도의 시설이 하나 이상 있는 건축물
⚬ 종합방재실의 설치
1) 종합방재실의 개수 : 1개. 다만, 100층 이상인 초고층 건축물 등의 관리주체는 종합방재실이 그 기능을 상실하는 경우에 대비하여 종합방재실을 추가로 설치하거나, 관계지역 내 다른 종합방재실에 보조 종합재난관리 체제를 구축하여 재난관리 업무가 중단되지 아니하도록 하여야 한다.
2) 종합방재실의 위치
가. 1층 또는 피난층
나. 초고층 건축물에 특별피난계단이 설치되어 있고, 특별피난계단 출입구로부터 5미터 이내에 종합방재실을 설치하려는 경우 2층 또는 지하 1층에 설치할 수 있다.
다. 공동주택의 경우에는 관리사무소 내에 설치할 수 있다.
라. 비상용 승강장, 피난 전용 승강장 및 특별피난계단으로 이동하기 쉬운 곳
마. 재난정보 수집 및 제공, 방재 활동의 거점 역할을 할 수 있는 곳
바. 소방대가 쉽게 도달할 수 있는 곳
사. 화재 및 침수 등으로 인하여 피해를 입을 우려가 적은 곳
3) 종합방재실의 구조 및 면적
가. 다른 부분과 방화구획으로 설치할 것
나. 인력의 대기 및 휴식 등을 위하여 종합방재실과 방화구획된 부속실을 설치할 것
다. 면적은 20㎡이상으로 할 것
라. 재난 및 안전관리, 방범 및 보안, 테러 예방을 위하여 필요한 시설·장비의 설치와 근무 인력의 재난 및 안전관리 활동, 재난 발생 시 소방대원의 지휘활동에 지장이 없도록 설치할 것
마. 출입문에는 출입 제한 및 통제 장치를 갖출 것
4) 종합방재실의 설비 등
가. 조명설비 및 급수·배수설비
나. 상용전원과 예비전원의 공급을 자동 또는 수동으로 전환하는 설비
다. 급기·배기 설비 및 냉방·난방 설비
라. 전력 공급 상황 확인 시스템
마. 공기조화·냉난방·소방·승강기 설비의 감시 및 제어시스템
바. 자료 저장 시스템
사. 지진계 및 풍향·풍속계(초고층 건물에 한정)
아. 소화장비 보관함 및 무정전 전원공급장치
자. 피난안전구역, 피난용 승강기 승강장 및 테러 등의 감시와 방범·보안을 위한 CCTV
5) 상주인력 배치 : 초고층 건축물 등의 관리주체는 종합방재실에 재난 및 안전관리에 필요한 인력을 3명 이상 상주
⚬ 종합방재실의 설계도서 비치
건축물 설계도서
소방시설 설계도서
1. 건축물 개요 및 배치도 2. 주단면도 및 입면도 3. 층별 평면도 4. 방화구획도(창호도 포함) 5. 실내·실외 마감재료표 6. 소방자동차 진입 동선도 및 부서 공간 위치도(조경계획 포함)
1. 소방시설(기계·전기 분야의 시설)의 계통도(시설별 계산서 포함) 2. 소방시설별 층별 평면도 3. 실내장식물 방염대상물품 설치 계획(건축물 마감재료는 제외) 4. 소방시설의 내진설계 계통도 및 기준층 평면도(내진 시방서 및 계산서 등 세부 내용이 포함된 상세 설계도면은 제외)
※ 종합방재실의 설계도서 비치의무를 위반 시 벌칙 사항
▷ 관련 근거 : 초고층 및 지하연계 복합건축물 재난관리에 관한 특별법 제30조
→ 설계도서를 비치하지 아니한 자는 2년 이하의 징역 또는 2천만원 이하의 벌금
⚬ 종합방재실 운영
1) 평상시 운영
가. 정기 유지보수 : 시스템의 매뉴얼을 근거로 월 1회 정기적으로 실시
① 정기 유지보수의 절차
② 정기 유지보수의 주요내용
- 전체 시스템이 기능 점검 및 데이터의 백업
- 종합방재실의 기능 점검
- 수신기, 전원중계반의 기능 점검
- 감지기 등 모든 단말기기의 기능 점검
- 신호라인 회로, 기동장치 회로, 통보기구의 회로 점검
- 시스템에 공급되는 전원의 측정
- 각 장치의 청소
- 예비품의 상태 점검
- 보고서 작성
나. 장애 발생 시 유지보수
다. 유지보수의 문서화
① 유지보수 기록
② 유지보수 관련 문서 : 유지보수 계획서, 각 시스템 매뉴얼 및 카달로그, 기타 장비의 유지보수 지침서
2) 화재 시 운영
가. 화재 시 운영 절차
나. 소방대와의 협력 : 실화재인 경우 자동소화설비의 작동과 함께 소화기 및 옥내소화전을 이용하여 초기소화가 이루어질 수 있도록 하며, 신속히 관할 소방서에 연락하여 화재를 조기에 진압할 수 있도록 한다.
다. 시스템 복구 : 화재의 진압과 함께 상황이 종료되면 종합방재실의 운영자는 시스템의 이상 유무 등을 확인하여 시스템을 정상화하고 평상시와 같이 업무에 임한다.
[출제 문제]
1. 초고층 및 지하연계 복합건축물 재난관리에 관한 특별법령에 따라 설치하는 종합방재실의 설치기준으로 옳은 것을 모두 고른 것은?
가. 70층 건축물의 종합방재실 개수 : 1개 나. 종합방재실의 위치 : 1층 또는 피난층 다. 종합방재실의 면적 : 20㎡이상 라. 종합방재실 상주인력 : 2인 이상
① 가, 나
② 다, 라
③ 가, 나, 다
④ 가, 나, 다, 라
[해설]초고층 및 지하연계 복합건축물의 종합방재실 설치
⑴ 종합방재실의 설치개수 : 1개. 다만, 100층 이상인 초고층 건축물 등의 관리주체는 종합방재실이 그 기능을 상실하는 경우에 대비하여 종합방재실을 추가로 설치하거나, 관계지역 내 다른 종합방재실에 보조 종합재난관리 체제를 구축하여 재난관리 업무가 중단되지 아니하도록 하여야 한다.
⑵ 종합방재실의 위치
⒜ 1층 또는 피난층
⒝ 초고층 건축물에 특별피난계단이 설치되어 있고, 특별피난계단 출입구로부터 5미터 이내에 종합방재실을 설치하려는 경우 2층 또는 지하 1층에 설치할 수 있다.
⒞ 공동주택의 경우에는 관리사무소 내에 설치할 수 있다.
⒟ 비상용 승강장, 피난 전용 승강장 및 특별피난계단으로 이동하기 쉬운 곳
⒠ 재난정보 수집 및 제공, 방재 활동의 거점 역할을 할 수 있는 곳
⒡ 소방대가 쉽게 도달할 수 있는 곳
⒢ 화재 및 침수 등으로 인하여 피해를 입을 우려가 적은 곳
⑶ 종합방재실의 면적 : 20㎡이상으로 할 것
⑷ 종합방재실의 상주인력 : 초고층 건축물 등의 관리주체는 재난 및 안전관리에 필요한 인력으로 3명 이상 상주하도록 하여야 한다.
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제6편 공사장 안전관리 계획 및 화기취급 감독 등
⚬ 임시소방시설의 종류
1) 소화기
2) 간이소화장치 : 물을 방사하여 화재를 진화할 수 있는 장치
3) 비상경보장치: 화재가 발생한 경우 주변에 있는 작업자에게 화재사실을 알리 수 있는 장치
4) 가스누설경보기 : 가연성 가스가 누설 또는 발생된 경우 탐지하여 경보하는 장치
5) 간이피난유도선 : 화재가 발생한 경우 피난구 방향을 안내할 수 있는 장치
6) 비상조명등 : 화재발생 시 안전하고 원활한 피난활동을 할 수 있도록 거실 및 피난통로 등에 설치하여 자동 점등되는 조명장치
7) 방화포 : 용접·용단 등 작업시 발생하는 금속성 불티로부터 가연물이 점화되는 것을 방지해주는 천 또는 불연성 물품
⚬ 공사현장 내 화재유형 및 특징
1) 전기화재 : 국내 공사장 화재 원인 중 전기적 원인이 가장 큰 비중을 차지한다.
2) 방화
3) 현장사무소 등 가설건축물 화재
가. 공사현장의 가설건축물은 현재 소방대상물에 포함되어 있지 않으므로 소방설비 등의 설치유지 관리 의무가 없다.
나. 난방을 위한 전열기, 단열재 등의 사용이 이루어지고 식당 등에서는 화기의 취급도 이루어지고 있어 일반건물보다 상대적으로 화재에 매우 취약하다.
4) 작업자 부주의 : 공사 중 용접작업의 불티로 인한 화재와 담뱃불에 의한 화재가 대표적이다.
⚬ 공사현장 내 화재취약요인
1) 공사현장에서는 가연성, 불연성을 불문하고 현장에 다량으로 적치되어 있다. → 완공 후 사용 시보다 가연물의 양이 많고 집중되어 있음.
2) 공사초기 기초 및 골조공사 진행단계에서는 “연료지배형” 화재특성을 갖게 되나, 건축물의 외벽을 구성하는 커튼월 설치 이후에는 내외부가 차단되며, 실내에 마감재료 등 각종 가연물이 집중되면서 “연료지배형+환기지배형”의 복합형태를 나타나게 된다.
3) 특히, 공사후반으로 갈수록 화재발생의 위험도와 발생 시 피해정도가 증가하는 형태로, 완공 전시점에서 risk가 극대화된다. 이러한 마감공사는 인테리어공정으로 “환기지배형”의 화재특성을 갖게 된다.
※ 연료지배형과 환기지배형 구분
1. 연료지배형 화재 특성 : 환기가 잘되어 산소공급이 충분한 단계에서 가연물(연료)의 유무가 화염 확산의 지배적인 역할을 하게 된다.
2. 환기지배형 화재 특성 : 가연물(연료)이 충분한 단계에서 화재 공간이 구획되어 공기(산소)의 유입이 부족한 경우 화염 확산이 제한된다. 이때는 연료보다 환기에 의한 산소 유입이 화염 확산의 지배적인 역할을 하게 된다.
⚬ 안전관리계획 내용
안전관리계획에는 다음의 내용을 포함하여 계획을 작성해야 하며, 화재안전과 관련하여 공종별 안전조치, 공사장 주변 안전 등에 포함하여 함께 제시해야 한다.
1) 건설공사 개요 및 안전관리조직
2) 공종별 안전점검계획
3) 공사장 주변의 안전관리대책
4) 통행안전시설 설치 및 교통소음에 관한 계획
5) 안전관리비 집행계획
6) 안전교육 및 비상 시 긴급조치계획
7) 공종별 안전관리계획
⚬ 공사현장 화기작업의 최소화
공사현장 내에서 화기작업은 화재로 이어질 가능성이 높기 때문에 가장 좋은 방안은 화기작업을 최소화시키는 방법이다. 따라서 동일공정, 동일작업방법이라 하더라도, 이를 대체할 수 있는 “비화기(cool-work)” 방법의 적용을 적극 활용할 필요가 있다.
비화기(cool-work) 예시
1. 톱, 토치를 이용한 절단작업 → 수동수압 절단 2. 용접 → 기계적 볼팅, 이음쇠 사용 3. 납땜 → 나사, 플랜지 이음 4. 방사톱 → 왕복톱 5. 토치 및 방사톱 절단 → 기계적 파이프 절단기 6. 토치 및 가열작업이 적용된 방식배제
⚬ 화기 및 용접작업 고위험 장소에서의 주의사항
공사현장 또는 건물 내의 화재위험요소가 있는 공간에서는 화기작업 및 용접작업을 해서는 안된다. 따라서 건물관리자는 이러한 위험공간에 대해서는 “화기작업 금지구역”으로 정하여 관리될 수 있도록 한다.
⚬ 밀폐공간에서의 화기작업 시 주의사항
1) 밀폐된 작업공간 내에 가연성, 폭발성 기체나 유독가스 존재여부 및 산소결핍 여부를 작업 전에 반드시 확인하고, 작업중에도 지속적으로 공기 중 산소농도를 체크
2) 밀폐공간과 연결되는 모든 파이프, 덕트, 전선 등은 작업에 지장을 주지 않는 한 연결을 끊거나 막아서 작업장 내로의 유입을 차단
3) 작업 중 지속적인 환기가 가능토록 조치
4) 용접에 필요한 가스실린더, 전기동력원 등은 밀폐공간 외부 안전한 곳에 배치
5) 감시인은 작업자가 내부에 있을 때에는 항상 정위치하며, 보호구를 포함하여 적정한 개인보호장구를 갖출 것
⚬ 화기취급 작업은 용접, 용단, 연마, 땜, 드릴 등 화염 또는 불꽃(스파크)를 발생시키는 작업 또는 가연성 물질의 점화원이 될 수 있는 모든 기기를 사용하는 작업을 말한다.
⚬ 화기취급작업 안전관리 규정
1) 위험물이 있어 폭발이나 화재가 발생할 우려가 있는 장소 또는 그 상부에서 불꽃이나 아크를 발생하거나 고온으로 될 우려가 있는 화기·기계·기구 및 공구 등을 사용해서는 안된다.
2) 위험물, 인화성 유류 및 인화성 고체가 있을 우려가 있는 배관, 탱크 또는 드럼 등의 용기에 대하여 사전에 해당 위험물질을 제거하는 등 화재 및 폭발 예방조치를 한 후가 아니면 화재 위험작업을 할 수 없다.
3) 통풍이나 환기가 충분하지 않은 장소에서 화재위험작업을 하는 경우에는 통풍 및 환기를 위하여 산소 사용이 불가하며, 가연성물질이 있는 장소에서 화재위험작업을 하는 경우에는 다음 사항을 준수하여야 한다.
가. 작업 준비 및 작업 절차 수립
나. 작업장 내 위험물의 사용 보관 현황 파악
다. 화기작업에 따른 인근 가연성물질에 대한 방호조치 및 소화기구 비치
라. 용접불티 비산방지덮개, 용접방화포 등 불꽃, 불티 등 비산방지장치
마. 인화성 액체의 증기 및 인화성 가스가 남아있지 않도록 환기 등의 조치
바. 작업근로자에 대한 화재예방 및 피난교육 등 비상조치
4) 불꽃·불티 등의 비산방지 등 안전조치 이행 후 작업자에게 화재위험 작업을 하도록 해야 한다.
5) 화재위험 작업이 시작되는 시점부터 종료될 때까지 [작업내용, 작업일시, 안전점검 및 조치]에 관한 사항을 작업장소에 서면으로 게시해야 한다.
6) 다음의 어느 하나에 해당하는 장소에서 용접·용단 작업을 하도록 하는 경우에는 화재감시자를 지정하여 용접·용단 작업 장소에 배치하여야 한다. 다만, 같은 장소에서 상시·반복적으로 용접·용단작업을 할 때 경보용 설비·기구, 소화설비 또는 소화기가 갖추어진 경우에는 화재감시자를 지정·배치하지 않을 수 있다.
가. 작업반경 11m 이내에 건물구조 자체나 내부에 가연성물질이 있는 장소
나. 작업반경 11m 이내의 바닥 하부에 가연성물질이 11m 이상 떨어져 있지만 불꽃에 의해 쉽게 발화될 우려가 있는 장소
다. 가연성물질이 금속으로 된 칸막이·벽·천장 또는 지붕의 반대쪽 면에 인접해 있어 열전도나 열복사에 의해 발화될 우려가 있는 장소
7) 화재감시자의 업무
가. 위 6)호의 “가~다”에 해당하는 장소에 가연성물질이 있는지 여부의 확인
나. 가스 검지, 경보 성능을 갖춘 장치의 작동 여부의 확인
다. 화재 발생 시 사업장 내 근로자의 대피 유도
사업주는 배치된 화재감시자에게 업무 수행에 필요한 확성기, 휴대용 조명기구 및 화재 대피용 마스크 등 대피용 방연장비를 지급해야 한다.
8) 화재 또는 폭발의 위험이 있는 장소에서 다음의 화재 위험이 있는 물질을 취급하는 경우에는 화기의 사용을 금지해야 한다.
→ 폭발성 물질 및 유기과산화물, 물반응성 물질 및 인화성 고체, 인화성 가스 등 위험물질
9) 건축물, 화학설비 또는 위험물 건조설비가 있는 장소, 그 밖에 위험물이 아닌 인화성 유류 등 폭발이나 화재의 원인이 될 우려가 있는 물질을 취급하는 장소에는 소화설비를 설치해야 하며, 건축물 등의 규모, 넓이 및 취급하는 물질의 종류 등에 따라 예상되는 폭발이나 화재를 예방하기에 적합해야 한다.
10) 화로, 가열로, 가열장치, 소각로, 철제굴뚝, 화재를 일으킬 위험이 있는 설비 및 건축물과 인화성 액체 사이에는 안전거리를 유지하거나 불연성 물체를 차열재료로 방호하여야 한다.
11) 흡연장소 및 난로 등 화기를 사용하는 장소에 화재예방에 필요한 설비를 설치해야 하며, 화기를 사용한 사람은 불티가 남지 않도록 뒤처리를 확실하게 해야 한다.
12) 소각장을 설치하는 경우 화재가 번질 위험이 없는 위치에 설치하거나, 불연성 재료로 설치해야 한다.
⚬ 용접 및 용단
1) 용접 : 접합하고자 하는 둘 이상의 물체(주로 금속)의 접합 부분에 존재하는 방해물질을 제거하여 결합시키는 과정으로 주로 열을 통하여 두 금속을 용융시켜 물체(금속)을 접합하는 것을 말한다.
2) 용단 : 고체 금속을 절단하는 것을 말하며 금속 절단 부분에 산화 반응 등을 일으켜 그 열로 재료를 녹여서 절단하는 것을 말한다.
⚬ 용접방법에 따른 분류
1) 아크(Arc) 용접 : 전기회로에 있는 2개의 금속을 서로 접촉시켜 전류를 흐르게 하고 이를 조금 떼어 놓으면 청백색의 아크(Arc)가 발생하여 고열이 발생하게 된다. 이 고열로 금속 부분이 일부 기화가 되며 통전 상태의 전류흐름은 계속 유지가 된다. 이로 인하여 고열은 금속을 용융시키는 것이 가능하고 금속을 용착시키는 용접을 아크용접이라고 한다. 아크 용접의 최고온도는 약 6,000℃에 이르며 일반적으로 3,500~5,000℃ 정도의 고열이 발생된다.
2) 가스용접(용단) : 가스용접은 가연성 가스와 산소와의 반응에서 생기는 가스 연소열을 용접의 열원으로 사용하는 용접법이다. 가연성 가스로는 주로 아세틸렌(C2H2), 프로판(C3H8), 부탄(C4H10), 수소(H2) 등이 사용되며, 그 중 산소-아세틸렌은 화염의 온도가 높고 화염조절이 용이하여 일반적으로 사용된다.
⚬ 용접작업의 화재 위험성
1) 스패터(Spatter) 현상 : 작은 입자의 용적들이 비산되는 현상으로 불티가 튀기는 현상을 스패터 현상이라 한다.
2) 용접(용단) 작업시 비산 불티의 특성
가. 비산거리는 실내에서 무풍 시 약 11m 정도
나. 용접(용단) 작업 시 수천개의 비산된 불티 발생
다. 비산불티는 풍향, 풍속 등에 의해 비산거리 상이
라. 비산불티는 약 1,600℃ 이상의 고온체
마. 발화원이 될 수 있는 비산불티 크기의 직경은 약 0.3~3mm
바. 비산 불티는 짧게는 작업과 동시에부터 수분 사이, 길게는 수시간 이후에도 화재 가능성이 있음
사. 용접(용단) 작업 시 작업높이, 철판두께, 풍속 등에 따른 불티의 비산거리는 조건 및 환경에 따라 상이
⚬ 용접·용단 작업자의 주요 재해발생원인 및 대책
⚬ 화기취급작업의 일반적인 절차
⚬ 화재위험작업의 관리감독 절차
1) 화재안전 감독자(감독관)는 예상되는 화기작업의 위치를 확정하고, 화기작업의 시작 전, 작업현장의 화재안전조치 상태 및 예방책을 확인한다.
2) 작업현장의 준비상태가 확인되고, 화재안전 감시자가 현장에 배치된 후, 화재안전 감독자(감독관)는 서명을 하고 화기작업허가서를 발급한다.
3) 화기작업 허가서는 작업구역 내 게시하여, 해당 작업현장 내의 작업자와 관리자가 화기 작업에 대한 사항을 인지할 수 있도록 한다.
4) 화기작업 중 화재감시자는 작업 중은 물론, 휴식시간 및 식사시간 등에도 해당 현장에 대한 감시활동을 계속 진행하며, 화재발생 시 초동대처가 가능한 상태의 대응준비를 갖추어야 한다.
5) 작업완료 시 화재감시자는 해당작업구역 내에 30분 이상 더 상주하면서 발화 및 착화 발생 여부에 대한 감시를 진행함. 이 때 작업구역의 직상, 직하층에 대한 점검도 병행함(점검 확인 후 허가서 확인란에 서명)
6) 화재안전 감독자(감독관)에게 작업 종료를 통보 : 작업통보 이후 추가적으로 3시간 이후까지는 순찰점검 등을 통한 현장 관찰 필요
7) 전체 작업 및 감시감독시간 완료 시 화재안전 감독자(감독관)는 해당 구역에 대한 최종점검 및 확인 후 허가서에 서명하여 작업완료를 확인(확인 날인된 허가서는 작업 기록으로 보관)
⚬ 연소의 정의 : 연소란 가연물이 공기 중의 산소 또는 산화제와 반응하여 열과 빛을 발생하면서 산화하는 현상을 말한다.
⚬ 연소의 3요소(가산점): 가연성물질, 산소공급원, 점화에너지
⚬ 연소의 4요소 : 가연성물질, 산소공급원, 점화에너지, 화학적인 연쇄반응
⚬ 불연성 물질
1) 불활성 기체 : 헬륨, 네온, 아르곤 등
2) 산소와 화학반응을 일으킬 수 없는 물질 : 물, 이산화탄소 등
3) 흡열반응하는 물질 : 질소 또는 질소산화물 등
4) 자체가 연소하지 않는 물질 : 돌, 흙 등
⚬ 가연성 물질의 구비조건
1) 산소와의 친화력이 크다.
2) 활성화에너지가 작다.(작은 에너지로 불이 잘 붙게 된다.)
3) 열전도율이 작다.(외부로부터 받은 열의 축적이 잘되어 연소가 쉬워진다.)
4) 연소열이 크다.
5) 비표면적이 크다.
6) 연쇄반응을 일으킬 수 있다.
⚬ 산소공급원
1) 공기 중에 산소는 약 21vol% 존재한다.
2) 산화성물질 : 1류위험물(산화성고체), 6류위험물(산화성액체)
⚬ 자연발화 : 외부에서 에너지를 공급받지 않고 자체적으로 온도가 상승하여 발화하는 현상
1) 분해열 : 셀룰로이드, 니트로셀룰로오스
2) 산화열 : 석탄, 건성유
3) 발효열 : 퇴비
4) 흡착열 : 목탄, 활성탄
5) 중합열 : 시안화수소, 산화에틸렌
⚬ 연쇄반응 : 물질이 활성화된 상태 라디칼, 극도로 불안정한 과도기적 물질로서 주변의 분자와 반응하여 공격하려는 성향, 즉 반응성이 매우 강하다.
⚬ 한계산소농도(한계산소지수) : 가연성물질이 연소할 수 있는 공기 중의 최저산소농도이며 일반적인 가연물의 경우 14~15vol% 정도이다.
⚬ 연소범위
1) 연소범위 : 가연성 기체가 공기 중에 섞여 가연성혼합기를 만드는데 이때 이 혼합기의 농도가 적정한 농도범위 내에 있어야만 연소가 발생할 수 있다.
2) 연소하한계와 연소상한계 : 공기 중에서 가연성기체의 수가 너무 적어서 연소가 발생할 수 없는 한계를 연소하한계라고 하며, 반대로 가연성기체의 수가 너무 많아서 연소가 발생할 수 없는 한계를 연소상한계라고 한다. 즉, 가연성기체가 공기 중에 섞여 가연성혼합기를 형성하여 연소가 발생되기 위해서는 가연성기체 농도는 연소하한계와 연소상한계 사이의 농도로 유지되어 있고 점화원을 만나는 경우에 연소 또는 폭발이 일어난다.
⚬ 연소의 형태
1) 고체의 연소
가. 분해연소 : 가연성고체가 열분해하면서 가연성증기가 발생하여 연소하는 현상으로 고체의 가장 일반적인 연소형태이다.
(예) 목재, 종이, 석탄 등
나. 증발연소 : 고체가 열에 의해 융해되면서 액체가 되고 이 액체의 증발에 의해 가연성증기가 발생하는 경우이다.
(예) 고체파라핀(양초), 황, 열가소성수지(열에 의해 녹는 플라스틱) 등
다. 표면연소(작열연소, 무염연소) : 열분해에 의해 증기가 될 수 있는 성분이 없는 고체의 경우 고체가 표면에서 산소와 직접 반응하여 적열되면서 화염 없이 연소하는 형태가 표면연소이다.
(예) 숯, 코크스, 금속(마그네슘 등), 목재의 말기연소 등
라. 자기연소 : 분자 내에 산소를 함유하고 있어서 열분해에 의해 가연성증기와 산소를 동시에 발생시키는 물질은 자기연소를 한다. 외부로부터 산소 공급을 필요로 하지 않으며, 폭발적으로 연소하는 경우가 많다.
(예) 자기반응성물질(제5류 위험물), 폭발성물질
2) 액체의 연소
가. 증발연소 : 가연성액체가 자체의 열이나 외부 에너지로 증발하여 가연성증기가 만들어지고 이것이 공기와 혼합되면서 연소범위 내의 농도 영역에서 화염을 발생시키는 일반적인 연소형태로서 대부분의 액체가 증발연소이다.
나. 분해연소 : 액체 중 분자량이 커 비점과 점도가 높은 물질로부터 가연성 증기가 만들어지는 과정은 ‘증발’이라는 물리적인 변화가 아니고 ‘분해’라는 화학적 변화(반응)이다. 분해연소는 흔치않은 액체의 연소형태로서 글리세린, 중유 등이 대표적이 예이다.
3) 기체의 연소
가. 확산연소 : 분출되어지는 기체가 공기 중으로 확산하여 공기와 가연성기체가 혼합하면서 연소범위 농도의 영역에서 화염을 발생시키는 연소를 확산연소라 한다.
나. 예혼합연소 : 가연성기체와 공기를 미리 연소범위 내의 농도로 혼합한 상태에서 노즐을 통해 공급하여 연소시키는 것을 예혼합연소라고 한다.
⚬ 연소의 특성
1) 인화점 : 점화에너지에 의해 화염이 발생하기 시작하는 온도
2) 연소점 : 발생한 화염이 꺼지지 않고 지속되는 온도, 5초 이상 연소상태가 유지되는 온도
3) 발화점 : 외부로부터의 직접적인 에너지 공급 없이 물질 자체의 열 축적에 의하여 착화가 되는 최저 온도
⚬ 화재의 정의
“화재”란 사람의 의도에 반하거나 고의에 의해 발생하는 연소 현상으로서 소화설비 등을 사용하여 소화할 필요가 있거나 또는 사람의 의도에 반해 발생하거나 확대된 화학적인 폭발현상을 말한다.
1) 인간의 의도에 반하거나 또는 방화에 의하여 발생하여야 한다.
2) 사회공익을 해치거나 인명 및 경제적 손실을 수반하기 때문에 이를 방지하기 위하여 소화할 필요성이 있는 연소현상이어야 한다.
3) 소화시설 또는 이와 같은 효과가 있는 것을 이용할 필요가 있어야 한다.
→ 자산기치의 손실이 없거나, 자연히 소화될 것이 분명하여 소화의 필요성을 느끼지 않거나, 설령 소화의 필요성이 있다고 하여도 소화시설이나 소화장비 또는 간이소화용구 등을 활용하여 진화할 필요가 없는 것을 화재로 볼 수 없다.
⚬ 화재의 분류
1) 일반화재(A급화재) : 연소 후 재를 남기며 보통화재라고 불리며 수용액으로 소화를 할 수 있다.
2) 유류화재(B급화재) : 연소 후 재를 남기지 않으며, 소화를 위해서는 포 등을 이용한 질식소화가 적응성이 있다.
▷ 알코올 등의 수용성 액체는 일반포는 적응성이 없으므로 내알코올형포를 사용해야 한다.
3) 전기화재(C급화재) : 전류가 흐르고 있는 전기기기, 배선과 관련된 화재
4) 금속화재(D급화재) : 금속화재용 분말소화약제나 건조사 등을 사용
5) 주방화재(K급화재) : 주방에서 동식물유를 취급하는 조리기구에서 일어나는 화재를 말한다.
⚬ 화재의 양상
1) 초기 : 창 등의 개구부에서 하얀 연기가 나온다.
2) 성장기 : 검은 연기 분출 및 실내 가구 등에서 천장면까지 화재가 확대
3) 최성기
가. 외관 : 연기의 양은 적어지고 화염의 분출이 강해지며 유리가 파손된다.
나. 연소상황 : 실내 전체에 화염이 충만하며 연소가 최고조에 달한다.
다. 연소위험 : 강렬한 복사열로 인해 인접 건물로 연소가 확산될 수 있다.
라. 활동위험 : 구조물이 낙하할 수 있다.
4) 감쇠기(감퇴기) : 연기는 흑색에서 백색으로 변한다. 연소확산의 위험은 없으나 바닥이 무너지거나 벽체낙하 등의 위험이 있다.
⚬ 플래시오버(flash over) : 화염에서 발생한 복사열에 의해 내장재나 가구 등이 일시에 발화점에 이르러 가연성 가스가 축적되면서 일순간에 폭발적으로 전체가 화염에 휩싸이는 현상을 말하며 전실화재 혹은 순발연소라고도 한다. 화재실험에서 플래시오버는 통상 내화건축물인 경우 출화 후 5~10분 후에 발생하는 것으로 나타난다.
⚬ 백드래프트(back draft) : 문을 개방할 때 신선한 공기가 유입되어 실내에 축적되었던 가연성가스가 단시간에 폭발적으로 연소함으로써 화염이 폭풍을 동반하여 실외로 분출되는 현상을 말하며 연기폭발이라고도 한다. 백드래프트는 농연의 분출, 파이어볼(fire ball)의 형성, 건물 벽체의 도괴 등의 현상을 수반한다.
⚬ 롤오버(roll over) : 화염이 연소되지 않은 가연성가스를 통해 전파되는 현상으로서 플레임오버라고도 한다.
⚬ 목조건축물의 화재 : 온도 1100~1350℃ (출화~최성기까지 약 10분, 최성기~감쇠기까지 약 20분, 화재지속시간 30분)
⚬ 내화조건축물 화재 : 온도 800~1050℃ (화재지속시간 2~3시간)
⚬ 열전달
1) 전도 : 직접 접촉하여 전달. 가늘고 긴 금속막대의 한 끝을 불꽃으로 가열하면 불꽃이 닿지 않은 다른 부분에도 열이 전달되어 뜨거워지는 현상은 전도이다.
2) 대류 : 기체 혹은 액체와 같은 유체의 흐름에 의하여 열이 전달
3) 복사 : 화재 시 열의 이동에 가장 크게 작용하는 열 이동방식으로 모든 물체의 온도 때문에 열에너지를 파장의 형태로 계속적으로 방사하며, 그렇게 방사하는 에너지를 열복사라고 한다. 또한 햇볕을 쬐면 따뜻한 것은 복사열을 받기 때문이다. 화재에서 화염의 접촉 없이 연소가 확산되는 현상은 복사열에 의한 것으로 볼 수 있다.
⚬ 화염의 전달
1) 접염(接炎)연소 : 화염이 물체에 접촉하여 연소가 확산되는 현상으로 화염의 온도가 높을수록 잘 이루어진다.
2) 비화(飛火) : 불티가 바람에 날리거나 튀어서 멀리 떨어진 곳에 있는 가연물에 착화되는 현상
⚬ 연기 : 공기 중에 부유하고 있는 고체 또는 액체의 미립자를 가리키며, 그 크기는 0.01~10㎛로 안개입자(10~50㎛)보다 작다.
⚬ 연기의 확산속도
사람 보행속도
수평방향
수직방향
화재 초기
농연, 계단실
1~1.2m/s
0.5~1m/s
2~3m/s
3~5m/s
⚬ 연소의 조건에 따른 제어분류
제거요소
가연물
산소
에너지
연쇄반응
소화법
물리적 작용에 의한 소화
화학적 작용에 의한 소화
화염의 불안정에 의한 소화
농도 한계에 의한 소화
연소에너지 한계에 의한 소화
라디칼의 생성을 억제하는 연쇄반응의 중단에 의한 소화(억제소화)
가연물을 제거하여 연소 현상을 제어(제거소화)
산소공급을 차단 (질식소화)
연소가 진행되고 있는 계의 열을 빼앗아 온도를 떨어뜨림 (냉각소화)
[출제 문제]
1. 다음 중 등유의 연소범위에 속하는 것은?
① 1%
② 7%
③ 9%
④ 12%
[해설] 연소범위
가연성 기체가 공기 중에 섞여 가연성혼합기를 만드는데 이때 이 혼합기의 농도가 적정한 농도범위(연소범위) 내에 있어야만 연소가 발생할 수 있다.
답) 1번
2. 다음은 연소의 범위에 대한 설명이다. 옳은 것만을 고른 것은?
가. 가연물의 한계산소농도는 일반적으로 14~15vol%이다. 나. 수소는 아세틸렌보다 연소범위가 더 넓다. 다. 공기 중의 산소농도에 비해 가연성기체의 수가 너무 많아서 연소가 발생할 수 없는 한계를 연소하한계라고 한다. 라. 가연물의 연소범위는 연소하한계와 연소상한계 사이이다.
① 가, 나
② 나, 다
③ 가, 라
④ 가, 나, 라
[해설]
⑴ 가연물의 한계산소농도는 일반적으로 14~15vol%이다.
⑵ 수소의 연소범위는 4.1~75vol%이며 아세틸렌의 연소범위는 2.5~81vol%이다. 따라서, 수소는 아세틸렌보다 연소범위가 더 좁다.
⑶ 공기 중의 산소농도에 비해 가연성기체의 수가 너무 많아서 연소가 발생할 수 없는 한계를 연소상한계라고 한다.
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제3-3편 건축관계법령(피난시설, 방화구획 및 방화시설의 관리)
⚬ 건축물의 방화개념
1) 화재 발생 방지 : 발화 및 연소 방지를 위해 건축물 “내부와 외벽의 마감 재료”를 규제
2) 화재 확대 방지 : 건축물 내 어느 부분에서 발생한 화재가 인접 공간으로 확대되는 것을 “방화구획”을 통해 제한
3) 화재 시 건축물의 붕괴 방지 : 화재열에 의한 건축 구조부재의 강도 저하 및 붕괴의 위험을 건축물 주요구조부를 “내화구조”로 하여 구조적 안전성을 확보
4) 화재 시 안전한 피난 : 화재 및 재난 시 안전한 피난을 위해 “피난경로 및 대피공간”의 구조적 기준을 정함
⚬ 피난시설, 방화구획 및 방화시설의 범위
1) 피난시설 : 피난과 관련된 것
복도, 출입구(비상구), 계단(직통계단, 피난계단 등), 피난용승강기, 옥상광장, 피난안전구역 등
2) 방화구획 : 방화구획과 관련된 것
내화구조의 벽·바닥, 60분+ 또는 60분방화문, 자동방화셔터
3) 방화시설 : 방화와 관련된 것
내화구조, 방화구조, 방화벽, 마감재료(불연재료, 준불연재료, 난연재료, 배연설비, 소방관 진입창 등
⚬ 직통계단
1) 직통계단의 개념 : 건축물의 피난층 외의 층에서 피난층 또는 지상으로 통하는 계단
2) 직통계단 설치기준 : 피난층 외의 층에서 거실의 각 부분으로부터 가장 가까운 거리에 있는 1개소의 계단에 이르는 보행거리가 아래 표에 의한 값 이하가 되도록 설치해야 한다.
구분
보행거리
일반기준
- 30m 이하
건축물의 주요구조부 : 내화구조 또는 불연재료
- 50m 이하 - 층수가 16층 이상인 공동주택의 경우 16층 이상의 층 : 40m 이하
반도체 및 디스플레이 패널 제조공장으로 자동화 생산시설에 자동식 소화설비를 설치한 경우
- 75m 이하 - 무인화 공장 : 100m 이하
⚬ 피난계단 및 특별피난계단의 개념
1) 피난계단
가. 구조 : 건축물의 내부 다른 부분과 방화구획된 구조로 계단실로 화염 및 연기유입을 차단한 직통계단
나. 피난 동선 : 옥내 → 계단실 → 피난층
2) 특별피난계단
가. 구조 : 건축물의 내부 다른 부분과 방화구획 및 계단실과 옥내 사이에 노대 또는 부속실을 설치한 직통계단으로 피난계단보다 높은 피난 안전성을 확보
나. 피난 동선 : 옥내 → 노대 또는 부속실 → 계단실 → 피난층
⚬ 피난계단 및 특별피난계단의 설치대상
1) 5층 이상 또는 지하 2층 이하인 층에 설치하는 직통계단은 피난계단 또는 특별피난계단으로 설치하여야 한다. 다만, 건축물의 주요구조부가 내화구조 또는 불연재료로 되어 있는 경우에는 다음 어느 하나에 해당하는 경우에는 그러하지 아니하다.
가. 5층 이상인 층의 바닥면적의 합계가 200㎡이하인 경우
나. 5층 이상인 층의 바닥면적 200㎡이내마다 방화구획이 되어 있는 경우
2) 건축물(갓복도식 공동주택은 제외)의 11층(공동주택은 16층) 이상인 층(바닥면적이 400㎡미만인 층은 제외) 또는 지하 3층 이하인 층(바닥면적이 400㎡미만인 층은 제외)으로부터 피난층 또는 지상으로 통하는 직통계단은 특별피난계단으로 설치하여야 한다.
3) 1)항에서 판매시설의 용도로 쓰는 층으로부터의 직통계단은 그 중 1개소 이상을 특별피난계단으로 설치하여야 한다.
4) 건축물의 5층 이상인 층으로서 문화 및 집회시설 중 전시장 또는 동·식물원, 판매시설, 운수시설(여객용 시설만 해당), 운동시설, 위락시설, 관광휴게시설(다중이 이용하는 시설만 해당) 또는 수련시설 중 생활권 수련시설의 용도로 쓰는 층에는 직통계단 외에 그 층의 해당 용도로 쓰는 바닥면적의 합계가 2,000㎡를 넘는 경우에는 그 넘는 2,000㎡이내마다 1개소의 피난계단 또는 특별피난계단(4층 이하의 층에는 쓰지 아니하는 피난계단 또는 특별피난계단만 해당)을 설치하여야 한다.
⚬ 피난계단 및 특별피난계단의 구조
1) 건축물의 내부에 설치하는 피난계단의 구조
가. 구획 : 계단실은 창문 등을 제외한 당해 건축물의 다른 부분과 내화구조의 벽으로 구획할 것
나. 마감 : 계단실의 실내에 접하는 부분의 마감은 불연재료로 할 것
다. 조명 : 계단실에는 예비전원에 의한 조명설비를 할 것
라. 외부 창문 : 계단실의 바깥쪽과 접하는 창문 등(망입유리 붙박이창으로 면적이 각각 1㎡이하인 것은 제외)은 당해 건축물의 다른 부분에 설치하는 창문 등으로부터 2m 이상의 거리를 두고 설치할 것
마. 내부 창문 : 건축물의 내부와 접하는 계단실의 창문 등(출입구는 제외)은 망입유리의 붙박이창으로서 면적을 각각 1㎡이하로 할 것
바. 건축물의 내부에서 계단실로 통하는 출입구
① 60분+방화문 또는 60분방화문을 설치
② 유효너비 : 0.9m 이상
③ 피난의 방향으로 열 수 있을 것
④ 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조(다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있음)
사. 계단의 구조 : 내화구조로 하고 피난층 또는 지상까지 직접 연결되도록 할 것
2) 건축물의 바깥쪽에 설치하는 피난계단의 구조
가. 계단은 그 계단으로 통하는 출입구외의 창문 등(망입유리 붙박이창으로 그 면적이 각각 1㎡이하인 것은 제외)으로부터 2m 이상의 거리를 두고 설치할 것
나. 건축물의 내부에서 계단으로 통하는 출입구 : 60분+방화문 또는 60분방화문
다. 계단의 유효너비 : 0.9m 이상
라. 계단의 구조 : 내화구조로 하고 지상까지 직접 연결되도록 할 것
3) 특별피난계단의 구조
가. 건축물의 내부와 계단실의 연결 : 노대를 통하여 연결하거나 외부를 향하여 열 수 있는 면적 1㎡이상인 창문(바닥으로부터 1m 이상의 높이에 설치한 것에 한함) 또는 배연설비가 있는 면적 3㎡이상인 부속실을 통하여 연결할 것
나. 구획 : 계단실·노대 및 부속실은 창문 등을 제외하고는 내화구조의 벽으로 각각 구획할 것
다. 마감 : 계단실 및 부속실의 실내에 접하는 부분의 마감은 불연재료로 할 것
라. 조명 : 계단실에는 예비전원에 의한 조명설비를 할 것
마. 외부 창문 : 계단실·노대 또는 부속실에 설치하는 건축물의 바깥쪽에 접하는 창문 등(망이 들어있는 유리의 붙박이창으로 면적이 각각 1㎡이하인 것은 제외)은 계단실·노대 또는 부속실 외의 당해 건축물의 다른 부분에 설치하는 창문 등으로부터 2m 이상의 거리를 두고 설치할 것
바. 내부 창문
① 계단실에는 노대 또는 부속실에 접하는 부분 외에는 건축물의 내부와 접하는 창문 등을 설치하지 아니할 것
② 계단실의 노대 또는 부속실에 접하는 창문 등(출입구는 제외)은 망이 들어있는 유리의 붙박이창으로서 그 면적을 각각 1㎡이하로 할 것
③ 노대 및 부속실에는 계단실 외의 건축물의 내부와 접하는 창문 등(출입구는 제외)을 설치하지 아니할 것
사. 출입구
① 건축물의 내부에서 노대 또는 부속실로 통하는 출입구 : 60분+방화문 또는 60분방화문을 설치
② 노대 또는 부속실로부터 계단실로 통하는 출입구 : 60분+방화문, 60분방화문 또는 30분방화문을 설치
③ 유효너비 : 0.9m 이상
④ 피난의 방향으로 열 수 있을 것
⑤ 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조(다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있음)
아. 계단의 구조 : 내화구조로 하되, 피난층 또는 지상까지 직접 연결되도록 할 것
⚬ 옥상광장
옥상광장 또는 2층 이상인 층에 노대 등(노대나 그 밖에 이와 비슷한 것)의 주위에는 높이 1.2미터 이상의 난간을 설치해야 한다. 다만, 그 노대 등에 출입할 수 없는 구조인 경우에는 그러하지 않는다.
1) 옥상광장 설치 대상
5층 이상인 층이 다음의 용도로 쓰는 경우에는 피난용도로 쓸 수 있는 광장을 옥상에 설치하여야 한다.
가. 제2종 근린생활시설 중 공연장·종교집회장·인터넷컴퓨터게임시설제공업소(해당 용도로 쓰는 바닥면적의 합계가 각각 300㎡이상인 경우만 해당)
나. 문화 및 집회시설(전시장 및 동·식물원은 제외), 종교시설, 판매시설, 위락시설 중 주점영업 또는 장례시설
2) 옥상광장 설치기준
가. 비상문자동개폐장치의 설치
다음의 어느 하나에 해당하는 건축물은 옥상으로 통하는 출입문에 비상문자동개폐장치를 설치해야 한다.
① 옥상광장을 설치해야 하는 건축물( 위의 “1) 옥상광장 설치 대상”)
② 피난 용도로 쓸 수 있는 광장을 옥상에 설치하는 다음의 건축물
- 다중이용 건축물
- 연면적 1,000㎡이상인 공동주택
나. 계단과 연결
옥상광장을 설치해야 하는 건축물의 피난계단 또는 특별피난계단은 해당 건축물의 옥상으로 통하도록 설치해야 한다. 이 경우 옥상으로 통하는 출입문은 피난방향으로 열리는 구조로서 피난 시 이용에 장애가 없어야 한다.
다. 옥상공간 확보
층수가 11층 이상인 건축물로서 11층 이상인 층의 바닥면적의 합계가 10,000㎡이상인 건축물의 옥상에는 다음의 구분에 따른 공간을 확보해야 한다.
① 건축물의 지붕을 평지붕으로 하는 경우 : 헬리포트를 설치하거나 헬리콥터를 통하여 인명 등을 구조할 수 있는 공간
② 건축물의 지붕을 경사지붕으로 하는 경우 : 경사지붕 아래에 설치하는 대피공간
⚬ 대지 안의 피난 및 소화에 필요한 통로 설치
1) 건축물의 대지 안에는 그 건축물 바깥쪽으로 통하는 주된 출구와 지상으로 통하는 주된 출구와 지상으로 통하는 피난계단 및 특별피난계단으로부터 도로 또는 공지로 통하는 통로를 다음의 기준에 따라 설치하여야 한다.
가. 통로의 너비는 다음 각 호의 구분에 따른 기준에 따라 확보할 것
① 단독주택 : 유효너비 0.9미터 이상
② 바닥면적의 합계가 500제곱미터 이상인 문화 및 집회시설, 종교시설, 의료시설, 위락시설 또는 장례시설 : 유효너비 3미터 이상
③ 그 밖의 용도로 쓰는 건축물 : 유효너비 1.5미터 이상
나. 필로티 내 통로의 길이가 2미터 이상인 경우에는 피난 및 소화활동에 장애가 발생하지 아니하도록 자동차 진입억제용 말뚝 등 통로 보호시설을 설치하거나 통로에 단차를 둘 것
2) 1)에도 불구하고 다중이용 건축물, 준다중이용 건축물 또는 층수가 11층 이상인 건축물이 건축되는 대지에는 그 안의 모든 대상에 소방자동차의 접근이 가능한 통로를 설치하여야 한다.
⚬ 피난용승강기
1) 피난용승강기의 개념
가. 화재 등 재난 발생 시 거주자의 피난활동에 적합하게 제조·설치된 엘리베이터로서 평상시에는 승객용으로 사용하는 엘리베이터
나. 건축물의 내부 다른 부분과 방화구획된 별도의 승강장을 설치하여 화재 시 안전한 피난이 가능하다.
2) 피난용승강기의 설치대상
고층건축물(층수가 30층 이상이거나 높이가 120m 이상인 건축물)에는 승용승강기 중 1대 이상인 피난용승강기로 설치하여야 한다.
3) 피난용승강기의 설치기준
가. 승강장의 바닥면적은 승강기 1대당 6㎡이상으로 할 것
나. 각 층으로부터 피난층까지 이르는 승강로를 단일구조로 연결하여 설치할 것
다. 예비전원으로 작동하는 조명설비를 설치할 것
라. 승강장의 출입구 부근의 잘 보이는 곳에 해당 승강기가 피난용승강기 임을 알리는 표지를 설치할 것
마. 그 밖에 화재예방 및 피해경감을 위하여 다음에서 정하는 구조 및 설비 등의 기준에 맞을 것
① 피난용승강기 승강장의 구조
㈎ 승강장의 출입구를 제외한 부분은 해당 건축물의 다른 부분과 내화구조의 바닥 및 벽으로 구획할 것
㈏ 승강장은 각 층의 내부와 연결될 수 있도록 하되, 그 출입구에는 60분+방화문 또는 60분방화문을 설치할 것. 이 경우 방화문은 언제나 닫힌 상태를 유지할 수 있는 구조이어야 한다.
㈐ 실내에 접하는 부분(바닥 및 반자 등 실내에 면한 모든 부분)의 마감은 불연재료로 할 것
㈑ 배연설비를 설치할 것. 다만, 소방법에 따른 제연설비를 설치한 경우에는 배연설비를 설치하지 아니할 수 있다.
② 피난용승강기 승강로의 구조
㈎ 승강로는 해당 건축물의 다른 부분과 내화구조로 구획할 것
㈏ 승강로 상부에 배연설비를 설치할 것
③ 피난용승강기 기계실의 구조
㈎ 출입구를 제외한 부분은 해당 건축물의 다른 부분과 내화주고의 바닥 및 벽으로 구획할 것
㈏ 출입구에는 60분+방화문 또는 60분방화문을 설치할 것
④ 피난용승강기 전용 예비전원
㈎ 정전시 피난용승강기, 기계실, 승강장 및 폐쇄회로 텔레비전 등의 설비를 작동할 수 있는 별도의 예비전원 설비를 설치할 것
㈏ ㈎목에 따른 예비전원은 초고층건축물(층수가 50층 이상이거나 높이가 200m 이상인 건축물)의 경우에는 2시간 이상, 준초고층건축물(고층건축물 중 초고층건축물이 아닌 것)의 경우에는 1시간 이상 작동이 가능한 용량일 것
㈐ 상용전원과 예비전원의 공급을 자동 또는 수동으로 전환이 가능한 설비를 갖출 것
㈑ 전선관 및 배선은 고온에 견딜 수 있는 내열성 자재를 사용하고, 방수조치를 할 것
⚬ 방화구획 개요
1) 방화구획은 건축물 내 어느 부분에서 발생한 화재가 인접 공간으로 확대되는 것을 방지하기 위해 설치한다.
2) 방화구획은 내화구조의 벽이나 바닥으로 구획하여 화재에 저항하며 방화구획의 개구부나 틈새 등은 규정된 내화성능 및 방연성능 등을 확보한 것으로 설치해야 한다.
3) 방화구획의 개구부, 틈새 등
가. 출입문 : 60분+방화문 또는 60분방화문
나. 내화구조의 벽을 설치하지 못하는 경우 : 자동방화셔터
다. 방화구획의 틈새(외벽과 바닥 사이, 설비 관통부) : 내화채움구조
라. 공조설비 풍도 내부 : 방화댐퍼
⚬ 방화구획 기준
1) 방화구획 설치대상
주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적이 1,000㎡를 넘는 것은 다음의 구조물로 구획을 해야 한다.
가. 내화구조로 된 바닥 및 벽
나. 60분+방화문·60분방화문 또는 자동방화셔터
2) 방화구획 설치기준
가. 면적별·층별 구획 등
구분
구획단위
면적별 구획
1. 10층 이하의 층은 바닥면적 1,000㎡이내마다 구획 2. 11층 이상의 층은 바닥면적 200㎡이내마다 구획. 다만, 벽 및 반자의 실내마감을 불연재료로 한 경우에는 바닥면적 500㎡이내마다 구획 ※ 스프링클러설비 등 자동식 소화설비를 설치한 경우에는 상기면적의 3배 이내마다 구획
층별 구획
매층마다 구획. 다만, 지하 1층에서 지상으로 직접 연결하는 경사로 부위는 제외
필로티 등
필로티 등의 부분을 주차장으로 사용하는 경우 그 부분은 건축물의 다른 부분과 구획할 것
나. 방화구획의 구조
① 방화구획으로 사용하는 60분+방화문 또는 60분방화문은 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
② 외벽과 바닥 사이에 틈이 생긴 때나 급수관·배전관 그 밖의 관이 방화구획으로 되어있는 부분을 관통하는 경우 그로 인하여 방화구획에 틈이 생긴 때에는 그 틈을 내화시간 이상 견딜 수 있는 내화채움성능이 인정된 구조로 메울 것
③ 환기·난방 또는 냉방시설의 풍도가 방화구획을 관통하는 경우에는 그 관통 부분 또는 이에 근접한 부분에 다음 기준에 적합한 댐퍼를 설치할 것. 다만, 반도체공장 건축물로서 방화구획을 관통하는 풍도의 주위에 스프링클러헤드를 설치하는 경우에는 그렇지 않다.
㈎ 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 주방 등 연기가 항상 발생하는 부분에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
㈏ 국토교통부장관이 정하여 고시하는 비차열성능 및 방연성능 등의 기준에 적합할 것
④ 자동방화셔터는 다음 각 목의 요건을 모두 갖출 것.
㈎ 피난이 가능한 60분+방화문 또는 60분방화문으로부터 3미터 이내에 별도로 설치할 것
㈏ 전동방식이나 수동방식으로 개폐할 수 있을 것
㈐ 불꽃감지기 또는 연기감지기 중 하나와 열감지기를 설치할 것
㈑ 불꽃이나 연기를 감지한 경우 일부 폐쇄되는 구조일 것
㈒ 열을 감지한 경우 완전 폐쇄되는 구조일 것
⚬ 방화문
1) 구분
가. 60분+방화문 : 연기 및 불꽃을 차단할 수 있는 시간이 60분 이상이고, 열을 차단할 수 있는 시간이 30분 이상인 방화문
나. 60분방화문 : 연기 및 불꽃을 차단할 수 있는 시간이 60분 이상인 방화문
다. 30분방화문 : 연기 및 불꽃을 차단할 수 있는 시간이 30분 이상 60분 미만인 방화문
2) 구조 : 항상 닫혀있는 구조 또는 화재발생 시 불꽃, 연기 및 열에 의하여 자동으로 닫힐 수 있는 구조이어야 한다.
⚬ 자동방화셔터의 구조
1) 자동방화셔터는 수직방향으로 폐쇄되는 구조가 아닌 경우에는 불꽃, 연기 및 열감지에 의해 완전폐쇄가 될 수 있는 구조여야 한다.
2) 자동방화셔터의 상부는 상층 바닥에 직접 닿도록 하여야 하며, 그렇지 않은 경우 방화구획 처리를 하여 연기와 화염의 이동통로가 되지 않도록 하여야 한다.
⚬ 배연설비(배연창, 배연구)
1) 배연설비(배연창, 배연구) 설치대상
다음에 해당하는 건축물의 거실(피난층의 거실은 제외)에는 배연설비를 해야 한다.
가. 6층 이상인 건축물로서 다음 각 호에 해당하는 용도로 쓰는 건축물
① 제2종 근린생활시설 중 공연장, 종교집회장, 인터넷컴퓨터게임시설제공업소 및 다중생활시설(공연장, 종교집회장 및 인터넷컴퓨터게임시설제공업소는 해당 용도로 쓰는 바닥면적의 합계가 각각 300㎡이상인 경우만 해당)
② 문화 및 집회시설, 종교시설, 판매시설, 운수시설
③ 의료시설(요양병원 및 정신병원은 제외)
④ 교육연구시설 중 연구소
⑤ 노유자시설 중 아동 관련 시설, 노인복지시설(노인요양시설은 제외)
⑥ 수련시설 중 유스호스텔
⑦ 운동시설, 업무시설, 숙박시설, 위락시설, 관광휴게시설, 장례시설
나. 다음에 해당하는 용도로 쓰는 건축물
① 의료시설 중 요양병원 및 정신병원
② 노유자시설 중 노인요양시설·장애인 거주시설 및 장애인 의료재활시설
③ 제1종 근린생활시설 중 산후조리원
2) 배연설비(배연창, 배연구) 설치기준
가. 건축물이 방화구획으로 구획된 경우에는 그 구획마다 1개소 이상의 배연창을 설치하되, 배연창의 상변과 천장 또는 반자로부터 수직거리가 0.9m 이내일 것. 다만, 반자높이가 바닥으로부터 3m 이상인 경우에는 배연창의 하변이 바닥으로부터 2.1m 이상의 위치에 놓이도록 설치하여야 한다.
나. 배연창의 유효면적은 산정기준에 의하여 산정된 면적이 1㎡이상으로서 그 면적의 합계가 당해 건축물의 바닥면적의 100분의 1 이상일 것. 이 경우 바닥면적의 산정에 있어서 거실바닥 면적의 20분의 1 이상으로 환기창을 설치한 거실의 면적은 이에 산입하지 아니한다.
다. 배연구는 연기감지기 또는 열감지기에 의하여 자동으로 열 수 있는 구조로 하되, 손으로도 열고 닫을 수 있도록 할 것
라. 배연구는 예비전원에 의하여 열 수 있도록 할 것
마. 기계식 배연설비를 하는 경우에는 위의 “가~라”의 규정에도 불구하고 소방관계법령의 규정에 적합하도록 할 것
⚬ 소방관 진입창
1) 소방관 진입창 설치대상
건축물의 11층 이하의 층에는 소방관이 진입할 수 있는 창을 설치하고, 외부에서 주야간에 식별할 수 있는 표시를 해야 한다. 다만, 다음의 어느 하나에 해당하는 아파트는 제외한다.
가. 대피공간 등을 설치한 아파트
나. 비상용승강기를 설치한 아파트
2) 소방관 진입창 설치기준
가. 2층 이상 11층 이하인 층에 각각 1개소 이상 설치할 것. 이 경우 소방관이 진입할 수 있는 창의 가운데에서 벽면 끝까지의 수평거리가 40m 이상인 경우에는 40m 이내마다 소방관이 진입할 수 있는 창을 추가로 설치해야 한다.
나. 소방차 진입로 또는 소방차 진입이 가능한 공터에 면할 것
다. 창문의 가운데에 지름 20cm 이상의 역삼각형을 야간에도(빛·반사 등에도) 알아볼 수 있도록 붉은색으로 표시할 것
라. 창문의 한쪽 모서리에 타격지점을 지름 3cm 이상의 원형으로 표시할 것
마. 창문의 크기는 폭 90cm 이상, 높이 1.2m 이상으로 하고, 실내 바닥면으로부터 창의 아랫부분까지의 높이는 80cm 이내로 할 것
바. 다음의 어느 하나에 해당하는 유리를 사용할 것
① 플로트판유리로서 그 두께가 6mm 이하인 것
② 강화유리 또는 배강도유리로서 그 두께가 5mm 이하인 것
③ ①호 또는 ②호에 해당하는 유리로 구성된 이중 유리로서 그 두께가 24mm 이하인 것
⚬ 방화에 지장이 없는 재료의 구분
1) 불연재료
불에 타지 아니하는 성질을 가진 재료로서 다음 기준에 적합한 재료
가. 콘크리트·석재·벽돌·기와·철강·알루미늄·유리·시멘트모르타르 및 회. 이 경우 시멘트모르타르 또는 회 등 미장재료를 사용하는 경우에는 건축공사표준시방서에서 정한 두께 이상인 것에 한한다.
나. 한국산업표준에 따라 시험한 결과 질량감소율 등이 불연재료의 성능기준을 충족하는 것
다. 그 밖에 국토교통부 장관이 인정하는 재료
2) 준불연재료
불연재료에 준하는 성질을 가진 재료로서 한국산업표준에 따라 시험한 결과 가스 유해성, 열방출량 등이 준불연재료의 성능기준을 충족하는 것
3) 난연재료
불에 잘 타지 아니하는 성능을 가진 재료로서 한국산업표준에 따라 시험한 결과 가스 유해성, 열방출량 등이 난연재료의 성능기준을 충족하는 것
⚬ 건축물 외벽의 마감재료 등
1) 규제 대상
의료시설, 교육연구시설, 3층 이상 또는 높이 9m 이상인 건축물 등
2) 건축물 외벽의 마감재료 적용기준
위 1)항의 규제 대상 건축물의 외벽에는 불연재료 또는 준불연재료를 마감재료(단열재, 도장 등 코팅재료 및 그 밖에 마감재료를 구성하는 모든 재료를 포함)로 사용해야 한다. 다만, 일부 용도로서 소규모 건축물 등의 경우 난연재료 등을 마감재료로 할 수 있다.
3) 건축물 외벽에 설치하는 창호의 기준
위 1)항의 규제 대상 건축물의 인접대지경계선에 접하는 외벽에 설치하는 창호와 인접대지경계선 간의 거리가 1.5m 이내인 경우 해당 창호는 방화유리창으로 설치해야 한다. 다만, 스프링클러 또는 간이 스프링클러의 헤드가 창호로부터 60cm 이내에 설치되어 건축물 내부가 화재로부터 방호되는 경우에는 방화유리창으로 설치하지 않을 수 있다.
[출제 문제]
1. 다음 중 방화구획의 기준으로 옳지 않은 것은?
①10층 이하의 층은 바닥면적 500㎡이내마다 구획한다.
②11층 이상의 층은 바닥면적 200㎡이내마다 구획한다.
③매층마다 구획한다.
④ 스프링클러설비 설치 시 기준면적의 3배 이내마다 구획한다.
[해설] 방화구획기준
주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적이 1,000㎡를 넘는 것은 다음 기준에 의한 방화구획을 하여야 한다.
구분
구획단위
면적별 구획
1. 10층 이하의 층은 바닥면적1,000㎡이내마다 구획 2. 11층 이상의 층은 바닥면적200㎡이내마다 구획.다만,벽 및 반자의 실내마감을 불연재료로 한 경우에는 바닥면적500㎡이내마다 구획 ※스프링클러설비 등 자동식 소화설비를 설치한 경우에는 상기면적의3배 이내마다 구획
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제3-2편 건축관계법령
⚬ 면적의 산정
1) 대지면적 : 대지의 수평투영면적 = 대지의 폭 × 대지의 길이
2) 건축면적 : 건축물의 외벽의 중심선으로 둘러싸인 부분의 수평투영면적으로 한다.
가. 벽의 중심선 : 일반건물의 경우에는 벽체의 중심선으로 하지만, 태양열을 이용하는 주택의 벽은 내측 내력벽의 중심선으로 한다.
나. 처마, 차양, 부연, 그 밖에 이와 비슷한 것으로서 그 외벽의 중심선으로부터 수평거리 1m 이상 돌출된 부분이 있는 건축물의 건축면적은 그 돌출된 끝부분으로부터 다음의 수평거리를 후퇴한 선으로 둘러싸인 부분의 수평투영면적으로 한다.
① 전통사찰 : 4미터 이하의 범위에서 외벽의 중심선까지의 거리
② 사료 투여, 가축 이동 및 가축 분뇨 유출방지 등을 위하여 상부에 한쪽 끝은 고정되고 다른 쪽 끝은 지지되지 아니한 구조로 된 돌출사양이 설치된 축사 : 3미터 이하의 범위에서 외벽의 중심선까지의 거리
③ 한옥 : 2미터 이하의 범위에서 중심선까지의 거리
④ 충전시설(그에 딸린 충전 전용 주차구획을 포함)의 설치를 목적으로 처마, 차양, 부연, 그 밖에 이와 비슷한 것이 설치된 공동주택 : 2미터 이하의 범위에서 외벽의 중심선까지의 거리
⑤ 신·재생에너지 설비를 설치하기 위하여 처마, 차양, 부연, 그 밖에 이와 비슷한 것이 설치된 건축물로서 제로에너지건축물 인증을 받은 건축물 : 2미터 이하의 범위에서 외벽의 중심선까지의 거리
⑥ 수소연료공급시설을 설치하기 위하여 처마, 차양, 부연, 그 밖에 이와 비슷한 것이 설치된 주유소, 액화석유가스 충전소 또는 고압가스 충전소 : 2미터 이하의 범위에서 외벽의 중심선까지의 거리
⑦ 그 밖의 건축물 : 1미터
다. 건축면적 산정에서 제외되는 부분
① 지표면으로부터 1미터 이하에 있는 부분
② 2004년 5월 29일 이전에 건축된 다중이용업소의 비상구에 설치한 폭 2미터 이하의 옥외피난계단
③ 건축물 지상층에 일반인이나 차량이 통행할 수 있도록 설치한 보행통로나 차량통로
④ 지하주차장의 경사로
⑤ 건축물 지하층의 출입구 상부
⑥ 생활폐기물 보관함
⑦ 어린이집의 비상구에 연결하여 설치하는 폭 2미터 이하의 영유아용 대피용 미끄럼대 또는 비상계단
⑧ 장애인용 승강기, 장애인용 에스컬레이터, 휠체어리프트 또는 경사로
⑨ 소독설비를 갖추기 위하여 가축사육시설에서 설치하는 시설
⑩ 현지보존 및 이전보존을 위하여 매장문화재 보호 및 전시에 전용되는 부분
⑪ 가축분뇨 처리시설
3) 바닥면적 : 건축물의 각층 또는 그 일부로서 벽·기둥 기타 이와 유사한 구획의 중심선으로 둘러싸인 부분의 수평투영면적으로 하며 벽, 기둥의 구획이 없는 건축물에 있어서는 그 지붕 끝부분으로부터 수평거리 1미터를 후퇴한 선으로 둘러싸인 수평투영면적으로 한다.
가. 바닥면적 산정에서 제외되는 주요 부분
① 주택의 발코니 등 건축물의 노대 : 가장 긴 외벽에 접한 노대의 길이에 1.5미터를 곱한 값
② 필로티(벽면적의 2분의 1 이상이 해당 층의 바닥면에서 위층 바닥 아래면까지 공간으로 된 것에 한한다) : 공중이나 차량의 통행 및 주차에 이용되는 필로티, 공동주택의 필로티
③ 승강기탑, 계단탑, 장식탑, 다락[층고가 1.5미터(경사진 형태의 지붕인 경우에는 1.8미터) 이하인 것], 건축물의 외부 또는 내부에 설치하는 굴뚝, 더스트슈트, 설비덕트, 기타 이와 유사한 것, 옥상·옥외 또는 지하에 설치하는 물탱크, 기름탱크, 냉각탑, 정화조, 도시가스 정압기 기타 이와 유사한 것의 설치를 위한 구조물
④ 공동주택으로서 지상층에 설치한 기계실, 전기실, 어린이놀이터, 조경시설, 생활폐기물 보관함의 면적
⑤ 2004년 5월 29일 이전에 건축된 다중이용업소의 비상구에 연결하여 설치한 폭 1.5미터 이하의 옥외피난계단
⑥ 사용승인을 받은 후 15년 이상이 되어 리모델링하는 건축물로서 미관 향상, 열의 손실 방지 등을 위하여 외벽에 부가하여 마감재 등을 설치하는 부분
4) 연면적 : 하나의 건축물 각층 바닥면적의 합계로 한다. 다만, 용적률의 산정할 때에는 다음에 해당하는 면적은 제외한다.
가. 지하층의 면적
나. 지상층의 주차용으로 사용되는 면적
다. 초고층 건축물과 준초고층 건축물에 설치하는 피난안전구역의 면적
라. 건축물의 경사지붕 아래 설치하는 대피공간의 면적
5) 건폐율 : 대지면적에 대한 건축면적(대지에 2 이상의 건축물이 있는 경우에는 이들 건축면적의 합계로 한다)의 비율을 말한다.
6) 용적률 : 대지면적에 대한 연면적(대지에 2 이상의 건축물이 있는 경우 이들 연면적의 합계로 한다)의 비율을 말한다.
7) 구역, 지역, 지구
가. 구역 : 도시개발구역, 개발제한구역 등
나. 지역 : 주거지역, 상업지역
다. 지구 : 방화지구, 방재지구, 경관지구 등
⚬ 높이의 산정 및 제한
1) 원칙 : 건축물의 높이는 지표면으로부터 해당 건축물 상단까지의 높이로 한다.
2) 건축물의 높이 산정에서 제외되는 부분
가.옥상부분(건축물의 옥상에 설치되는 승강기탑·계단탑·망루·장식탑·옥탑 등)으로서 그 수평투영면적의 합계가 해당 건축물 건축면적의 1/8 이하인 경우로서 그 부분의 높이가 12m를 넘는 부분만 높이에 산입하고 옥상부분 면적이 1/8을 넘으면 그 높이의 전부를 건축물의 높이에 산입한다.
나. 옥상돌출물(지붕마루장식·굴뚝·방화벽·기타 이와 유사한 옥상돌출부)과 난간벽(그 벽면적의 1/2 이상이 공간으로 된 것에 한함)은 해당 건축물 높이에 산입하지 않는다.
⚬ 층고 : 방의 구조체(슬라브) 윗면으로부터 윗층 바닥구조체(슬라브)의 윗면까지의 높이로 한다. 다만, 동일한 방에서 층의 높이가 다른 부분이 있는 경우에는 그 각 부분의 면적에 따라 가중 평균한 높이로 한다.
⚬ 층수 산정의 원칙
1) 건축물의 지상층만을 층수에 산입하며 건축물의 부분에 따라 층수를 달리하는 경우에는 그 중에서 가장 많은 층수를 그 건축물의 층수로 본다.
2) 층의 구분이 명확하지 아니한 건축물은 높이 4m마다 하나의 층으로 산정한다.
⚬ 층수 산정에서 제외되는 부분
1) 지하층
2) 건축물의 옥상 부분(승강기탑·계단탑·망루·장식탑·옥탑 기타 이와 유사한 것)으로서 수평투영면적의 합계가 해당 건축물의 건축면적의 1/8 이하(사업승인계획 대상 공동주택으로 세대별 전용면적이 85m2이하인 경우 1/6 이하) 인 것
[출제 문제]
1. 다음은 건축물 면적산정에 관한 설명이다. 옳지 않은 것은?
①건축면적 : 15m × 5m = 75㎡
②연면적 : (15m × 5m) + (10m × 5m) = 125㎡
③건폐율 : (75㎡÷ 200㎡) × 100 = 37.5%
④ 용적율 : (100㎡÷ 200㎡) × 100 = 50.0%
[해설] 면적의 산정
⑴ 건축면적 : 건축물의 외벽의 중심선으로 둘러싸인 부분의 수평투영면적으로 한다.
⑵ 바닥면적 : 건축물의 각층 또는 그 일부로서 벽·기둥 기타 이와 유사한 구획의 중심선으로 둘러싸인 부분의 수평투영면적으로 한다.
⑶ 연면적 : 하나의 건축물 각층 바닥면적의 합계로 한다. 다만, 용적률의 산정에 있어서는 지하층의 면적과 지상층의 주차용으로 사용되는 면적, 피난안전구역의 면적, 건축물의 경사지붕 아래 설치하는 대피공간의 면적은 산입하지 않는다.
⑷ 건폐율 : 대지면적에 대한 건축면적(대지에 2 이상의 건축물이 있는 경우에는 이들 건축면적의 합계로 한다)의 비율을 말한다.
⑸ 용적률 : 대지면적에 대한 연면적(대지에 2 이상의 건축물이 있는 경우 이들 연면적의 합계로 한다)의 비율을 말한다.
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제2-6편 소방관계법령(위험물안전관리법)
⚬ 위험물의 정의
위험물이란 위해 또는 신체 또는 재산상의 손실을 가져올 우려가 있는 물질로서, 그 범위가 대단히 넓지만 그 위험성을 분류한다면 다음과 같다.
1) 물질의 폭발성, 반응성, 강산성 등의 화학적 위험성
2) 물질의 온도, 압력, 전압 등 물리적 상태에 이르는 위험성
3) 물질과 인체의 관계에서 오는 생리적 위험성
⚬ 위험물안전관리법상 위험물의 정의
인화성 또는 발화성 등의 성질을 가지는 것으로서 대통령령이 정하는 물품
⚬ 지정수량
위험물의 종류별로 위험성을 고려하여 대통령령이 정하는 수량으로서 제조소등의 설치허가 등에 있어서 최저의 기준이 되는 수량
⚬ 2품명 이상의 위험물의 환산
“위험물안전관리법”에 의거 둘 이상의 위험물을 같은 장소에서 저장 또는 취급할 경우에 저장 또는 취급하는 수량을 품명별 지정수량으로 나누어 얻은 수의 합계가 1 이상이 될 때는 이를 지정수량 이상의 위험물로 본다.
⚬ 위험물 제조소등의 구분
1) 제조소
1일에 지정수량 이상의 위험물을 제조하기 위한 일련의 시설(제조시설·취급시설 및 저장시설을 포함)을 갖춘 곳이다.
2) 저장소
가. 옥내저장소 : 옥내(지붕과 기둥 또는 벽 등으로 둘러싸인 곳)에 저장하는 장소
나. 옥외저장소 : 옥외에 위험물을 저장하는 장소
다. 옥내탱크저장소 : 옥내에 있는 탱크에 위험물을 저장하는 장소
라. 옥외탱크저장소 : 옥외에 있는 탱크에 위험물을 저장하는 장소
마. 지하탱크저장소 : 지하에 매설한 탱크에 위험물을 저장하는 장소
바. 이동탱크저장소 : 차량에 고정된 탱크에 위험물을 저장하는 장소
사. 간이탱크저장소 : 간이탱크에 위험물을 저장하는 장소
아. 암반탱크저장소 : 암반 내의 공간을 이용한 탱크에 액체의 위험물을 저장하는 장소
3) 취급소
가. 주유취급소 : 고정된 주유설비를 이용하여 자동차·항공기 또는 선박 등의 연료탱크에 직접 주유하기 위하여 위험물을 취급하는 장소
나. 판매취급소 : 점포에서 위험물을 용기에 담아 판매하기 위하여 지정수량의 40배 이하의 위험물을 취급하는 장소
다. 이송취급소 : 배관 및 이에 부속된 설비를 이용하여 위험물을 이송하는 장소
라. 일반취급소 : 위의 “가” ~ “다” 외의 장소
⚬ 위험물의 저장·취급
1) 지정수량 이상의 위험물은 제조소등에서 이를 저장·취급하여야 한다.
2) 지정수량 미만인 위험물의 저장·취급 기준 : 시·도의 조례
3) 위험물의 임시저장·취급
가. 관할소방서장의 승인을 받아 지정수량 이상의 위험물을 90일 이내의 기간 동안 임시로 저장 또는 취급하는 경우
나. 군부대가 지정수량 이상의 위험물을 군사목적으로 임시로 저장 또는 취급하는 경우
4) 위험물의 저장 또는 취급은 중요기준 및 세부기준을 따라야 한다.
구분
내용
벌칙사항
중요기준
화재 등 위해의 예방과 응급조치에 있어서 큰 영향을 미치거나 그 기준을 위반하는 경우 직접적으로 화재를 일으킬 가능성이 큰 기준
1,500만원 이하 벌금
세부기준
화재 등 위해의 예방과 응급조치에 있어서 중요기준보다 상대적으로 적은 영향을 미치거나 그 기준을 위반하는 경우 간접적으로 화재를 일으킬 수 있는 기준 및 위험물의 안전관리에 필요한 표시와 서류·기구 등의 비치에 관한 기준
500만원 이하 과태료
⚬ 위험물 안전관리자 선임 및 해임 : 제조소등의 관계인은 지정수량 이상의 위험물을 취급하는 경우 위험물 취급에 관한 자격이 있는 자를 안전관리자로 선임하며, 해임하거나 퇴직한 때에는 그날로부터 30일 이내에 다시 선임하고, 선임 시에는 14일 이내에 소방본부장 또는 소방서장에게 신고하여야 한다.
⚬ 위험물취급자격자가 취급할 수 있는 위험물
⚬ 위험물안전관리자의 대리자
1) 대리자를 지정하여 직무를 대행할 수 있는 경우 : 제조소등의 관계인은 안전관리자가 여행·질병 그 밖의 사유로 인하여 일시적으로 직무를 수행할 수 없거나 안전관리자의 해임 또는 퇴직과 동시에 다른 안전관리자를 선임하지 못하는 경우
2) 대리자의 자격요건
가. 국가기술자격법에 따른 위험물의 취급에 관한 자격취득자
나. 위험물안전관리자·탱크시험자·위험물운반자·위험물운송자 등 위험물의 안전관리와 관련된 안전교육을 받은 자
다. 제조소등의 위험물안전관리 업무에서 안전관리자를 지휘·감독하는 직위에 있는 자
3) 대리자의 직무 대행 기간 : 30일 이하
⚬ 1인의 위험물안전관리자를 중복 선임할 수 있는 경우
1) 보일러·버너 또는 이와 비슷한 것으로서 위험물을 소비하는 장치로 이루어진 7개 이하의 일반취급소와 그 일반취급소에 공급하기 위한 위험물을 저장하는 저장소를 동일인이 설치한 경우
2) 위험물을 차량에 고정된 탱크 또는 운반용기에 옮겨 담기 위한 5개 이하의 일반취급소(일반취급소 간의 보행거리가 300m 이내인 경우에 한한다)와 그 일반취급소에 공급하기 위한 위험물을 저장하는 저장소를 동일인이 설치한 경우
3) 동일구내에 있거나 상호 보행거리 100m 이내의 거리에 있는 저장소로서 저장소의 규모, 저장하는 위험물의 종류 등을 고려하여 다음에 해당하는 저장소를 동일인이 설치한 경우
가. 10개 이하의 옥내저장소
나. 30개 이하의 옥외탱크저장소
다. 옥내탱크저장소
라. 지하탱크저장소
마. 간이탱크저장소
바. 10개 이하의 옥외저장소
사. 10개 이하의 암반탱크저장소
4) 다음의 기준에 모두 적합한 5개 이하의 제조소등을 동일인에 설치한 경우
가. 각 제조소등이 동일구내에 있거나 상호 보행거리 100m 이내의 거리에 있을 것
나. 각 제조소등에서 저장 또는 취급하는 위험물의 최대수량이 지정수량의 3,000배 미만일 것. 다만, 저장소의 경우에는 그러하지 않다.
5) 그 밖에 “1)” 또는 “2)”의 규정에 의한 제조소등과 비슷한 것으로서 다음에 해당하는 제조소 등을 동일인이 설치한 경우
가. 선박주유취급소의 고정주유설비에 공급하기 위한 위험물을 저장하는 저장소와 당해 선박주유취급소
⚬ 1인의 위험물안전관리자를 중복하여 선임하는 경우 다음에 해당하는 제조소 등은 대리자의 자격이 있는 자를 지정하여 위험물 안전관리자를 보조하게 하여야 한다.
1) 제조소
2) 이송취급소
3) 일반취급소
가. 보일러·버너 또는 이와 비슷한 것으로서 위험물을 소비하는 장치로 이루어진 일반취급소
나. 위험물을 용기에 옮겨 담거나 차량에 고정된 탱크에 주입하는 일반취급소
⚬ 위험물시설의 설치 및 변경허가 등
1) 제조소등을 설치하거나 위치·구조 또는 설비를 변경할 때는 시·도지사(소방서장)의 허가를 받아야 하며, 설치 및 변경 후 완공검사를 받아야 한다.
2) 위험물의 품명·수량 또는 지정수량의 배수를 변경하고자 할 때는 변경하고자 하는 날의 1일 전까지 시·도지사(소방서장)에게 신고하여야 한다.
3) 설치허가 제외대상
가. 주택의 난방시설(공동주택의 중앙난방시설 제외)을 위한 저장소 또는 취급소
나. 농예용, 축산용 또는 수산용으로 필요한 난방시설 또는 건조시설을 위한 지정수량 20배 이하의 저장소
4) 제조소등의 승계신고 : 승계한 날로부터 30일 이내 → 시·도지사(소방서장)
5) 제조소등의 용도폐지 신고 : 용도폐지일로부터 14일 이내 → 시·도지사(소방서장)
6) 허가취소, 사용정지
시·도지사(소방서장)는 제조소등의 관계인이 규정을 위반하였다면 행정안전부령이 정하는 바에 따라 허가를 취소하거나 6월 이내의 기간을 정하여 제조소등의 전부 또는 일부의 사용정지를 명할 수 있다.
⚬ 제조소등의 사용 중지 등
1) 관계인은 제조소등의 사용을 중지(경영상 형편, 대규모 공사 등의 사유로 3개월 이상 위험물을 저장하지 않거나 취급하지 않은 것을 말한다.)하려는 경우에는 위험물의 제거 및 제조소등의 출입통제 등 행정안전부령으로 정하는 안전조치를 해야 한다.(다만, 제조소등의 사용을 중지하는 기간에도 위험물안전관리자가 계속해서 직무를 수행하는 경우에는 안전조치를 아니할 수 있다.)
<행정안전부령으로 정하는 안전조치>
1. 탱크 배관 등 위험물을 저장 또는 취급하는 설비에서 위험물 및 가연성 증기 등의 제거 2. 관계인이 아닌 사람에 대한 해당 제조소등에의 출입금지 조치 3. 해당 제조소등의 사용중지 사실의 게시 4. 그 밖에 위험물의 사고 예방에 필요한 조치
2) 관계인은 제조소등의 사용을 중지하거나 중지한 제조소등의 사용을 재개하려는 경우에는 해당 제조소등의 사용을 중지하려는 날 또는 재개하려는 날의 14일 전까지 제조소등의 사용 중지 또는 재개를 시·도지사에게 신고해야 한다.
3) 시·도지사는 위 2)항에 따라 신고를 받으면 제조소등의 관계인이 안전조치를 적합하게 하였는지 또는 위험물안전관리자가 직무를 적합하게 수행하는지를 확인하고 위해 방지를 위하여 필요한 안전조치의 이행을 명할 수 있다.
4) 관계인은 사용 중지신고에 따라 제조소등의 사용을 중지하는 기간 동안에는 위험물안전관리자를 선임하지 않을 수 있다.
⚬ 제조소등의 정기점검
1) 정기점검대상
가. 지정수량의 10배 이상의 위험물을 취급하는 제조소
나. 지정수량의 100배 이상의 위험물을 저장하는 옥외저장소
다. 지정수량의 150배 이상의 위험물을 저장하는 옥내저장소
라. 지정수량의 200배 이상의 위험물을 저장하는 옥외탱크저장소
마. 암반탱크저장소
바. 이송취급소
사. 지정수량의 10배 이상의 위험물을 취급하는 일반취급소
아. 지하탱크저장소
자. 이동탱크저장소
차. 위험물을 취급하는 탱크로서 지하에 매설된 탱크가 있는 제조소·주유취급소 또는 일반취급소
2) 정기점검의 실시자
가. 제조소 등의 안전관리자(옥외탱크저장소 중 저장 또는 취급하는 액체위험물의 최대수량이 50만리터 이상인 특정·준특정옥외탱크저장소는 소방청장이 정하여 고시하는 점검방법에 관한 지식 및 기능이 있는 자에 한함)
나. 위험물운송자(이동탱크저장소에 한함)
다. 안전관리대행기관(특정·준특정옥외탱크저장소의 정기점검은 제외) 또는 탱크시험자(점검 의뢰)
⚬ 제조소등의 정기점검 대상범위
⚬ 제조소등의 정기점검 기록유지
다음의 사항을 기록하여야 한다.
1) 점검을 실시한 제조소등의 명칭
2) 점검의 방법 및 결과
3) 점검 연월일
4) 점검을 한 안전관리자 또는 점검을 한 탱크시험자와 점검에 참관한 안전관리자의 성명
⚬ 제조소등의 정기점검 결과 제출 : 점검한 날부터 30일 이내 시도시자(소방서장)
⚬ 위험물안전관리법 벌칙
1) 1년 이상 10년 이하의 징역
제조소등에서 위험물을 유출·방출 또는 확산시켜 사람의 생명·신체 또는 재산에 대하여 위험을 발생시킨 자
가. 위의 죄를 범하여 사람을 상해에 이르게 한 때에는 무기 또는 3년 이상의 징역
나. 위의 죄를 범하여 사망에 이르게 한 때에는 무기 또는 5년 이상의 징역
2) 7년 이하의 금고 또는 7천만원 이하의 벌금
업무상 과실로 제조소등에서 위험물을 방출·유출 또는 확산시켜 사람의 생명·신체 또는 재산에 위험을 발생시킨 자
→ 위의 죄를 범하여 사람을 사상에 이르게 한 때에는 10년 이하의 징역 또는 금고나 1억원 이하의 벌금
3) 5년 이하의 징역 또는 1억원 이하의 벌금
제조소등의 설치허가를 받지 아니하고 제조소등을 설치한 자
4) 3년 이하의 징역 또는 3천만원 이하의 벌금
저장소 또는 제조소등이 아닌 장소에서 지정수량 이상의 위험물을 저장 또는 취급한 자
5) 1년 이하의 징역 또는 1천만원 이하의 벌금
가. 탱크시험자로 등록하지 않고 탱크시험자의 업무를 한 자
나. 정기점검을 하지 않거나 점검기록을 허위로 작성한 관계인으로서 규정에 따른 허가를 받은 자
다. 정기검사를 받지 않은 관계인으로서 규정에 따른 허가를 받은 자
라. 자체소방대를 두지 않은 관계인으로서 규정에 따른 허가를 받은 자
마. 운반용기에 대한 검사를 받지 않고 운반용기를 사용하거나 유통시킨 자
바. 보고 또는 자료제출을 하지 않거나 허위로 보고 또는 자료제출을 한 자 또는 관계 공무원의 출입·검사 또는 수거를 거부·방해 또는 기피한 자
사. 제조소등에 대한 긴급 사용정지·제한명령을 위반한 자
6) 1천500만원 이하의 벌금
가. 위험물의 저장 또는 취급에 관한 중요기준을 따르지 않은 자
나. 변경허가를 받지 않고 제조소등을 변경한 자
다. 제조소등의 완공검사를 받지 않고 위험물을 저장·취급한 자
라. 제조소등의 사용정지명령을 위반한 자
마. 수리·개조 또는 이전의 명령을 따르지 않은 자
바. 안전관리자를 선임하지 않은 관계인으로서 규정에 따른 허가를 받은 자
사. 대리자를 지정하지 않은 관계인으로서 규정에 따른 허가를 받은 자
아. 업무정지명령을 위반한 자
자. 탱크안전성능시험 또는 점검에 관한 업무를 허위로 하거나 그 결과를 증명하는 서류를 허위로 교부한 자
차. 예방규정을 제출하지 않거나 변경명령을 위반한 관계인으로서 규정에 따른 허가를 받은 자
카. 정지지시를 거부하거나 국가기술자격증 또는 교육수료증·신원확인을 위한 증명서의 제시 요구 또는 신원확인을 위한 질문에 응하지 않은 자
타. 명령을 위반하여 보고 또는 자료제출을 하지 않거나 허위로 보고 또는 자료제출을 한 자 및 관계공무원의 출입 또는 조사·검사를 거부·방해 또는 기피한 자
파. 탱크시험자에 대한 감독상 명령을 따르지 않은 자
하. 무허가장소의 위험물에 대한 조치명령을 따르지 않은 자
거. 저장·취급기준 준수명령 또는 응급조치명령을 위반한 자
7) 1천만원 이하의 벌금
가. 위험물의 취급에 관한 안전관리와 감독을 하지 않은 자
나. 안전관리자 또는 그 대리자가 참여하지 않은 상태에서 위험물을 취급한 자
다. 변경한 예방규정을 제출하지 않은 자
라. 위험물의 운반에 관한 중요기준에 따르지 않은 자
마. 위험물 운송에 관한 규정을 위반한 위험물운송자
바. 관계인의 정당한 업무를 방해하거나 출입·검사 등을 수행하면서 알게 된 비밀을 누설한 자
8) 과태료 : 500만원 이하
가. 임시저장에 관한 승인을 받지 않은 자
나. 위험물의 저장 또는 취급에 관한 세부기준을 위반한 자
다. 품명 등의 변경신고를 기간 이내에 하지 않거나 허위로 한 자
라. 지위승계신고를 기간 이내에 하지 않거나 허위로 한 자
마. 제조소등의 폐지신고 또는 안전관리자의 선임신고를 기간 이내에 하지 않거나 허위로 한 자
바. 사용 중지신고 또는 재개신고를 기간 이내에 하지 않거나 거짓으로 한자
사. 등록사항의 변경신고를 기간 이내에 하지 않거나 허위로 한 자
아. 예방규정을 준수하지 아니한 자
자. 점검결과를 기록·보존하지 않은 자
① 1차 위반 시 250만원
② 2차 위반 시 400만원
③ 3차 이상 위반 시 500만원
차. 정기점검 결과를 점검한 날부터 30일 이내에 점검결과를 제출하지 아니한 자
카. 위험물의 운반에 관한 세부기준을 위반한 자
타. 위험물 운송에 관한 기준을 따르지 않은 자
[예상 문제(23년 08월 새롭게 1급 과정에 추가된 사항)]
1. 위험물의 저장 또는 취급은 중요기준 및 세부기준을 따르지 않는 경우 벌칙사항으로 옳게 짝지어진 것은?
구분
내용
벌칙사항
중요기준
화재 등 위해의 예방과 응급조치에 있어서 큰 영향을 미치거나 그 기준을 위반하는 경우 직접적으로 화재를 일으킬 가능성이 큰 기준
㉠
세부기준
화재 등 위해의 예방과 응급조치에 있어서 중요기준보다 상대적으로 적은 영향을 미치거나 그 기준을 위반하는 경우 간접적으로 화재를 일으킬 수 있는 기준 및 위험물의 안전관리에 필요한 표시와 서류·기구 등의 비치에 관한 기준
㉡
① ㉠ : 1,000만원 이하 벌금, ㉡ : 500만원 이하 과태료
② ㉠ : 1,500만원 이하 벌금, ㉡ : 500만원 이하 과태료
③ ㉠ : 1,500만원 이하 벌금, ㉡ : 1,000만원 이하 과태료
④ ㉠ : 2,000만원 이하 벌금, ㉡ : 1,000만원 이하 과태료
[해설]위험물의 저장 또는 취급의 중요기준 및 세부기준
구분
내용
벌칙사항
중요기준
화재 등 위해의 예방과 응급조치에 있어서 큰 영향을 미치거나 그 기준을 위반하는 경우 직접적으로 화재를 일으킬 가능성이 큰 기준
1,500만원 이하 벌금
세부기준
화재 등 위해의 예방과 응급조치에 있어서 중요기준보다 상대적으로 적은 영향을 미치거나 그 기준을 위반하는 경우 간접적으로 화재를 일으킬 수 있는 기준 및 위험물의 안전관리에 필요한 표시와 서류·기구 등의 비치에 관한 기준
✔ 1급 강습교육과정이 5일에서 10일로 확대됨에 따라 강습교재도 제1권과 제2권으로 나뉘어지게 되었으며, 소방관련법 위주로 상당부분 추가되었음. 일부 설비 부분의 경우도 화재안전기준(성능기준, 기술기준) 내용이 추가됨.
제2-5편 소방관계법령(초고층 및 지하연계 복합건축물 재난관리에 관한 특별법, 재난 및 안전관리 기본법)
⚬ 용어의 정의
1) 초고층 건축물 : 층수가 50층 이상 또는 높이 200미터 이상인 건축물을 말한다.
2) 지하연계 복합건축물 : 다음의 요건을 모두 갖춘 것을 말한다.
가. 층수가 11층 이상이거나 1일 수용인원이 5천명 이상인 건축물로서 지하부분이 지하역사 또는 지하도상가와 연결된 건축물
나. 건축물 안에 문화 및 집회시설, 판매시설, 운수시설, 업무시설, 숙박시설, 유원시설업의 시설, 종합병원, 요양병원 중 어느 하나 이상 있는 건축물
⚬ 피난안전구역 설치 대상
1) 초고층 건축물 : 피난층 또는 지상으로 통하는 직통계단과 직접 연결되는 피난안전구역을 지상층으로부터 최대 30개 층마다 1개소 이상 설치할 것
2) 30층 이상 49층 이하인 지하연계복합건축물 : 피난층 또는 지상으로 통하는 직통계단과 직접 연결되는 피난안전구역을 해당 건축물 전체 층수의 2분의 1에 해당하는 층으로부터 상하 5개층 이내에 1개소 이상 설치할 것
3) 16층 이상 29층 이하인 지하연계 복합건축물 : 지상층별 거주밀도가 m2당 1.5명을 초과하는 층은 해당 층의 사용형태별 면적의 합의 10분의 1에 해당하는 면적을 피난안전구역으로 설치할 것
4) 초고층 건축물등의 지하층이 “문화 및 집회시설, 판매시설, 운수시설, 업무시설, 숙박시설, 유원시설업의 시설, 종합병원, 요양병원” 중 어느 하나 이상의 용도로 사용되는 경우 : 해당 지하층에 피난안전구역 면적 산정기준에 따라 피난안전구역을 설치하거나, 선큰을 설치할 것
⚬ 총괄재난관리자의 지정 등
초고층 건축물등의 관리주체는 다음 업무를 총괄·관리하기 위하여 총괄재난관리자를 두어야 한다. 총괄재난관리자는 다른 법령에 따른 안전관리자를 겸직할 수 없다.
1) 재난 및 안전관리 계획의 수립에 관한 사항
2) 재난예방 및 피해경감계획의 수립·시행에 관한 사항
3) 통합안전점검 실시에 관한 사항
4) 교육 및 훈련에 관한 사항
5) 홍보계획의 수립·시행에 관한 사항
6) 종합방재실의 설치·운영에 관한 사항
7) 종합재난관리체제의 구축·운영에 관한 사항
8) 피난안전구역 설치·운영에 관한 사항
9) 유해·위험물질의 관리 등에 관한 사항
10) 초기대응대 구성·운영에 관한 사항
11) 대피 및 피난유도에 관한 사항
12) 그 밖에 재난 및 안전관리에 관한 사항으로서 행정안전부령으로 정한 사항
가. 초고층 건축물등의 유지·관리 및 점검, 보수 등에 관한 사항
나. 방범, 보안, 테러 대비·대응 계획의 수립 및 시행에 관한 사항
⚬ 총괄재난관리자의 자격
1) 건축사, 건축·기계·전기·토목 또는 안전관리 분야 기술사
2) 특급 소방안전관리대상물의 소방안전관리자로 선임될 수 있는 자격을 갖춘 사람
3) 건축·기계·전기·토목 또는 안전관리 분야 기사로서 재난 및 안전관리에 관한 실무경력이 5년 이상인 사람
4) 건축·기계·전기·토목 또는 안전관리 분야 산업기사로서 재난 및 안전관리에 관한 실무경력이 7년 이상인 사람
5) 주택관리사로서 재난 및 안전관리에 관한 실무경력이 5년 이상인 사람
⚬ 총괄재난관리자의 지정 및 등록
초고층 건축물등의 관리주체는 다음에 따른 날부터 30일 이내에 총괄재난관리자를 지정하여야 하며, 지정한 날부터 14일 이내에 시·군·구 재난안전대책본부의 본부장에게 총괄재난관리자 지정 등록 신청을 제출하여야 한다.
1) 초고층 건축물등을 건축한 경우 : 건축물의 사용승인 또는 사용검사 등을 받은 날
2) 용도변경 또는 용도변경에 따른 수용인원 증가로 초고층 건축물등이 된 경우 : 용도변경 사실을 건축물대장에 기록한 날
3) 초고층 건축물등을 양수하거나 경매, 압류재산의 매각, 그 밖에 이에 준하는 절차에 따라 초고층 건축물등을 인수한 경우 : 양수 또는 인수한 날. 다만, 초고층 건축물등을 양수 또는 인수한 관리주체가 종전의 총괄재난관리자를 다시 지정한 경우는 제외한다.
4) 총괄재난관리자를 해임하였거나 퇴직한 경우 : 해임한 날 또는 퇴직한 날
⚬ 총괄재난관리자에 대한 교육 : 총괄재난관리자로 지정된 날부터 6개월 이내에 소방청장이 실시하거나 소방청장이 지정하는 기관에서 교육을 받아야 하며, 그 후 2년마다 1회 이상 보수교육을 받아야 한다.
⚬ 초고층 건축물등의 교육 및 훈련
1) 초고층 건축물등의 관리주체는 관계인, 상시근무자 및 거주자에 대하여 교육 및 훈련을 매년 1회 이상 하여야 한다.
2) 관리주체는 교육 및 훈련의 종류·내용·시기·횟수 및 참여 대상 등을 주요 내용으로 하는 다음 연도 교육 및 훈련계획을 수립하여 매년 12월 15일까지 시·군·구본부장에게 제출하여야 한다.
3) 관리주체는 교육 및 훈련계획에 소화·피난 등의 훈련과 방화관리상 필요한 교육이 포함되어 있는 경우에는 교육 및 훈련 예정일 14일 전까지 관할 소방서장과 교육 및 훈련의 내용·시기·방법 및 대상 등에 대하여 협의하여야 한다.
4) 관리주체는 교육 및 훈련을 하였을 때에는 그 결과를 작성하여 교육 및 훈련을 한 날부터 10일 이내에 시·군·구본부장에게 제출하고, 1년간 보관하여야 한다.
5) 시·군·구본부장은 관리주체로부터 받은 교육 및 훈련 결과를 10일 이내에 관할 소방서장에게 통보하여야 한다.
6) 소방청장이나 시·도본부장은 초고층 건축물등의 관리주체가 1)에 따른 교육 및 훈련을 실시하는 데에 필요한 지원을 할 수 있다.
7) 관리주체는 교육 및 훈련에 필요한 장비 및 교재 등을 갖추어야 한다.
⚬ 초고층 및 지하연계 복합건축물 재난관리에 관한 특별법에 따른 벌칙 사항
1) 5년 이하의 징역 또는 5천만원 이하의 벌금
피난안전구역을 설치·운영하지 아니한 자 또는 폐쇄·차단 등의 행위를 한 자
2) 300만원 이하의 벌금
총괄재난안전관리자를 지정하지 아니한 자
3) 500만원 이하의 과태료
초기대응대를 구성 또는 운영하지 아니한 자
4) 300만원 이하의 과태료
가. 총괄재난관리자가 다른 법령에 따른 안전관리자를 겸직한 경우
나. 상시근무자 및 거주자에게 재난 및 테러 등에 대한 교육 또는 훈련을 실시하지 아니한 자
⚬ 국무총리는 대통령령으로 정하는 바에 따라 국가의 재난 및 안전관리업무에 관한 기본 계획(이하 “국가안전관리기본계획”이라 한다)의 수립지침을 작성하여 관계 중앙행정기관의 장에 통보하여야 한다.
⚬ 재난관리책임기관의 재난 방지 조치
⚬ 국가재난관리기준에 포함되어야 할 사항
⚬ 재난사태 선포
1) 행정안전부장관은 대통령령으로 정하는 재난이 발생하거나 발생할 우려가 있는 경우 사람의 생명·신체 및 재산에 미치는 중대한 영향이나 피해를 줄이기 위하여 긴급한 조치가 필요하다고 인정하면 중앙위원회의 심의를 거쳐 재난사태를 선포할 수 있다. 다만, 행정안전부장관은 재난상황이 긴급하여 중앙위원회의 심의를 거칠 시간적 여유가 없다고 인정하는 경우에는 중앙위원회의 심의를 거치지 아니하고 재난사태를 선포할 수 있다.
2) 행정안전부장관은 1)의 단서에 따라 재난사태를 선포한 경우에는 지체 없이 중앙위원회의 승인을 받야야 하고, 승인을 받지 못하면 선포된 재난사태를 즉시 해제하여야 한다.
3) 행정안전부장관 및 지방자치단체의 장은 1)에 따라 재난사태가 선포된 지역에 대하여 아래와 같은 조치를 할 수 있다.
4) 행정안전부장관은 재난으로 인한 위험이 해소되었다고 인정하는 경우 또는 재난이 추가적으로 발생할 우려가 없어진 경우에는 선포된 재난사태를 즉시 해제하여야 한다.
⚬ 재난유형별 대응체계
⚬ 특별재난의 범위 및 선포 등
1) 특별재난의 범위
가. 자연재난으로서 “자연재난 구호 및 복구 비용 부담기준 등에 관한 규정”에 따른 국고 지원 대상 피해 기준금액의 2.5배를 초과하는 피해가 발생한 재난
나. 자연재난으로서 “자연재난 구호 및 복구 비용 부담기준 등에 관한 규정”에 따른 국고 지원 대상에 해당하는 시·군·구의 관할 읍·면·동에 국고 지원 대상 피해 기준금액의 4분의 1을 초과하는 피해가 발생한 재난
다. 사회재난의 재난 중 재난이 발생한 해당 지방자치단체의 행정능력이나 재정능력으로는 재난의 수습이 곤란하여 국가적 차원의 지원이 필요하다고 인정되는 재난
라. 그 밖에 재난 발생으로 인한 생활기반 상실 등 극심한 피해의 효과적인 수습 및 복구를 위하여 국가적 차원의 특별한 조치가 필요하다고 인정되는 재난
2) 대통령이 특별재난지역을 선포하는 경우에 중앙대책본부장은 특별재난지역의 구체적인 범위를 정하여 공고하여야 한다.
[예상문제(23년 08월 새롭게 1급 과정에 추가된 사항)]
1. 다음 중 총괄재난관리자로 선임할 수 있는 자격 요건에 해당하지 않은 경우는?
① 건축사, 건축·기계·전기·토목 또는 안전관리 분야 기술사
② 특급 소방안전관리대상물의 소방안전관리자로 선임될 수 있는 자격을 갖춘 사람
③ 건축·기계·전기·토목 또는 안전관리 분야 산업기사로서 재난 및 안전관리에 관한 실무경력이 5년 이상인 사람
④ 주택관리사로서 재난 및 안전관리에 관한 실무경력이 5년 이상인 사람
[해설]총괄재난관리자의 자격
⑴ 건축사, 건축·기계·전기·토목 또는 안전관리 분야 기술사
⑵ 특급 소방안전관리대상물의 소방안전관리자로 선임될 수 있는 자격을 갖춘 사람
⑶ 건축·기계·전기·토목 또는 안전관리 분야 기사로서 재난 및 안전관리에 관한 실무경력이 5년 이상인 사람
⑷ 건축·기계·전기·토목 또는 안전관리 분야 산업기사로서 재난 및 안전관리에 관한 실무경력이 7년 이상인 사람
