1. 수원

 ⑴ 스프링클러설비의 수원은 그 저수량이 다음의 기준에 적합하도록 해야 한다.

  ① 폐쇄형스프링클러헤드를 사용하는 경우에는 다음 표의 스프링클러설비 설치장소별 스프링클러헤드의 기준개수에 1.6㎥를 곱한 양 이상이 되도록 할 것

  ② 개방형스프링클러헤드를 사용하는 스프링클러설비의 수원은 최대 방수구역에 설치된 스프링클러헤드의 개수가 30개 이하일 경우에는 설치헤드수에 1.6㎥ 를 곱한 양 이상으로 하고, 30개를 초과하는 경우에는 수리계산에 따를 것

 ⑵ 스프링클러설비의 수원은 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상에 설치해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

  ① 지하층만 있는 건축물

  ② 고가수조를 가압송수장치로 설치한 경우

  ③ 수원이 건축물의 최상층에 설치된 헤드보다 높은 위치에 설치된 경우

  ④ 건축물의 높이가 지표면으로부터 10m 이하인 경우

  ⑤ 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결하여 설치한 경우

  ⑥ 가압수조를 가압송수장치로 설치한 경우

 ⑶ 옥상수조는 이와 연결된 배관을 통하여 상시 소화수를 공급할 수 있는 구조의 특정소방대상물의 경우에는 2 이상의 특정소방대상물이 있더라도 하나의 특정소방대상물에만 이를 설치할 수 있다.

 ⑷ 스프링클러설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

  ① 스프링클러설비용 펌프의 풋밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함)를 다른 설비(소화용 설비 외의 것)의 풋밸브 또는 흡수구보다 낮은 위치에 설치한 때

  ② 고가수조로부터 스프링클러설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때

 ⑸ 저수량을 산정함에 있어서 다른 설비와 겸용하여 스프링클러설비용 수조를 설치하는 경우에는 스프링클러설비의 풋밸브·흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브·흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

 ⑹ 스프링클러설비용 수조는 다음의 기준에 따라 설치해야 한다.

  ① 점검에 편리한 곳에 설치할 것

  ② 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

  ③ 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.

  ④ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

  ⑤ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

  ⑥ 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

  ⑦ 수조 외측의 보기 쉬운 곳에 "스프링클러소화설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

  ⑧ 소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "스프링클러소화설비용 배관"이라고 표시한 표지를 할 것.

2. 가압송수장치

 ⑴ 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다. 다만, 가압송수장치의 주펌프는 전동기에 따른 펌프로 설치해야 한다.

  ① 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

  ② 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

  ③ 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다.

  ④ 펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

  ⑤ 펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 않고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑥ 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑦ 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것

  ⑧ 기동용수압개폐장치 중 압력챔버를 사용할 경우 그 용적은 100L 이상의 것으로 할 것

  ⑨ 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할 것

   ㈎ 물올림장치에는 전용의 수조를 설치할 것

   ㈏ 수조의 유효수량은 100L 이상으로 하되, 구경 15㎜ 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

  ⑩ 가압송수장치의 정격토출압력은 하나의 헤드선단에 0.1㎫ 이상 1.2㎫ 이하의 방수압력이 될 수 있게 하는 크기일 것

  ⑪ 가압송수장치의 송수량은 0.1㎫의 방수압력 기준으로 80L/min 이상의 방수성능을 가진 기준개수의 모든 헤드로부터의 방수량을 충족시킬 수 있는 양 이상의 것으로 할 것. 이 경우 속도수두는 계산에 포함하지 않을 수 있다.

  ⑫ ⑪의 기준에도 불구하고 가압송수장치의 1분당 송수량은 폐쇄형스프링클러헤드를 사용하는 설비의 경우 1의 ⑴, ①에 따른 기준개수에 80L를 곱한 양 이상으로 할 수 있다.

  ⑬ ⑪의 기준에도 불구하고 가압송수장치의 1분당 송수량은 개방형스프링클러 헤드수가 30개 이하의 경우에는 그 개수에 80L를 곱한 양 이상으로 할 수 있으나 30개를 초과하는 경우에는 ⑩ 및 ⑪에 따른 기준에 적합하게 할 것

  ⑭ 기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것

   ㈎ 펌프의 토출압력은 그 설비의 최고위 살수장치(일제개방밸브의 경우는 그 밸브)의 자연압보다 적어도 0.2㎫이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

   ㈏ 펌프의 정격토출량은 정상적인 누설량보다 적어서는 안 되며, 스프링클러설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것

  ⑮ 내연기관을 사용하는 경우에는 다음의 기준에 적합한 것으로 할 것

   ㈎ 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

   ㈏ 내연기관의 연료량은 펌프를 20분 이상 운전할 수 있는 용량일 것

  ⑯ 가압송수장치에는 “스프링클러소화펌프”라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

  ⑰ 가압송수장치가 기동이 된 경우에는 자동으로 정지되지 않도록 할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑱ 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것으로 할 것. 다만, 충압펌프는 제외한다.

   ㈎ 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

   ㈏ 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

 ⑵ 고가수조의 자연낙차를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 고가수조의 자연낙차수두는 다음의 식에 따라 산출한 수치 이상 유지되도록 할 것

   H = h₁ + 10

   여기에서,

   H : 필요한 낙차(m)

   h₁ : 배관의 마찰손실수두(m)

  ② 고가수조에는 수위계·배수관·급수관·오버플로우관 및 맨홀을 설치할 것

 ⑶ 압력수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 압력수조의 압력은 다음의 식에 따라 산출한 수치 이상 유지되도록 할 것

   P = p₁ + p₂ + 0.1

   여기에서,

   P : 필요한 압력(㎫)

   p₁ : 낙차의 환산수두압(㎫)

   p₂ : 배관의 마찰손실수두압(㎫)

  ② 압력수조에는 수위계·급수관·배수관·급기관·맨홀·압력계·안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치할 것

 ⑷ 가압수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 가압수조의 압력은 ⑴의 ⑩ 및 ⑴의 ⑪에 따른 방수압 및 방수량을 20분 이상 유지되도록 할 것

  ② 가압수조 및 가압원은 방화구획 된 장소에 설치할 것

  ③ 가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것

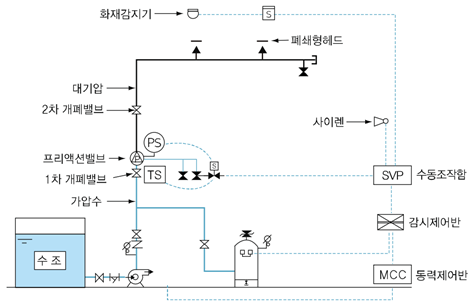

3. 폐쇄형스프링클러설비의 방호구역 및 유수검지장치

 ⑴ 폐쇄형스프링클러헤드를 사용하는 설비의 방호구역 및 유수검지장치는 다음의 기준에 적합해야 한다.

  ① 하나의 방호구역의 바닥면적은 3,000㎡를 초과하지 않을 것. 다만, 폐쇄형스프링클러설비에 격자형배관방식을 채택하는 때에는 3,700㎡  범위 내에서 펌프용량, 배관의 구경 등을 수리학적으로 계산한 결과 헤드의 방수압 및 방수량이 방호구역 범위 내에서 소화목적을 달성하는데 충분하도록 해야 한다.

  ② 하나의 방호구역에는 1개 이상의 유수검지장치를 설치하되, 화재 시 접근이 쉽고 점검하기 편리한 장소에 설치할 것

  ③ 하나의 방호구역은 2개 층에 미치지 않도록 할 것. 다만, 1개 층에 설치되는 스프링클러헤드의 수가 10개 이하인 경우와 복층형구조의 공동주택에는 3개 층 이내로 할 수 있다.

  ④ 유수검지장치를 실내에 설치하거나 보호용 철망 등으로 구획하여 바닥으로부터 0.8m 이상 1.5m 이하의 위치에 설치하되, 그 실 등에는 가로 0.5m 이상 세로 1m 이상의 개구부로서 그 개구부에는 출입문을 설치하고 그 출입문 상단에 "유수검지장치실" 이라고 표시한 표지를 설치할 것. 다만, 유수검지장치를 기계실(공조용기계실을 포함)안에 설치하는 경우에는 별도의 실 또는 보호용 철망을 설치하지 않고 기계실 출입문 상단에 "유수검지장치실"이라고 표시한 표지를 설치할 수 있다.

  ⑤ 스프링클러헤드에 공급되는 물은 유수검지장치를 지나도록 할 것. 다만, 송수구를 통하여 공급되는 물은 그렇지 않다.

  ⑥ 자연낙차에 따른 압력수가 흐르는 배관 상에 설치된 유수검지장치는 화재 시 물의 흐름을 검지할 수 있는 최소한의 압력이 얻어질 수 있도록 수조의 하단으로부터 낙차를 두어 설치할 것

  ⑦ 조기반응형 스프링클러헤드를 설치하는 경우에는 습식유수검지장치 또는 부압식스프링클러설비를 설치할 것

4. 개방형스프링클러설비의 방수구역 및 일제개방밸브

 ⑴ 개방형스프링클러설비의 방수구역 및 일제개방밸브는 다음의 기준에 적합해야 한다.

  ① 하나의 방수구역은 2개 층에 미치지 않아야 한다.

  ② 방수구역마다 일제개방밸브를 설치해야 한다

  ③ 하나의 방수구역을 담당하는 헤드의 개수는 50개 이하로 할 것. 다만, 2개 이상의 방수구역으로 나눌 경우에는 하나의 방수구역을 담당하는 헤드의 개수는 25개 이상으로 해야 한다.

  ④ 일제개방밸브의 설치 위치는 3의 ⑴, ④의 기준에 따르고, 표지는 "일제개방밸브실"이라고 표시해야 한다.

1. 수원

 ⑴ 옥외소화전설비의 수원은 그 저수량이 옥외소화전의 설치개수(옥외소화전이 2개 이상 설치된 경우에는 2개)에 7㎥를 곱한 양 이상이 되도록 해야 한다.

 ⑵ 옥외소화전설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

  ① 옥외소화전설비용 펌프의 풋밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함)를 다른 설비(소화용 설비 외의 것)의 풋밸브 또는 흡수구보다 낮은 위치에 설치한 때

  ② 고가수조로부터 옥외소화전설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때

 ⑶ ⑴에 따른 저수량을 산정함에 있어서 다른 설비와 겸용하여 옥외소화전설비용 수조를 설치하는 경우에는 옥외소화전설비의 풋밸브·흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브·흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

 ⑷ 옥외소화전설비용 수조는 다음의 기준에 따라 설치해야 한다.

  ① 점검에 편리한 곳에 설치할 것

  ② 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

  ③ 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.

  ④ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

  ⑤ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

  ⑥ 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

  ⑦ 수조의 외측의 보기 쉬운 곳에 "옥외소화전설비용 수조"라고 표시한 표지를 설치할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

  ⑧ 소화설비용 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "옥외소화전설비용 배관"이라고 표시한 표지를 할 것.

2. 가압송수장치

 ⑴ 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

  ② 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

  ③ 특정소방대상물에 설치된 옥외소화전(2개 이상 설치된 경우에는 2개의 옥외소화전)을 동시에 사용할 경우 각 옥외소화전의 노즐선단에서의 방수압력이 0.25㎫ 이상이고, 방수량이 350L/min 이상이 되는 성능의 것으로 할 것. 다만, 하나의 옥외소화전을 사용하는 노즐선단에서의 방수압력이 0.7㎫을 초과할 경우에는 호스접결구의 인입측에 감압장치를 설치해야 한다.

  ④ 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다.

  ⑤ 펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

  ⑥ 펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 않고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑦ 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑧ 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것. 다만, 아파트·업무시설·학교·전시시설·공장·창고시설 또는 종교시설 등으로서 동결의 우려가 있는 장소에 있어서는 기동스위치에 보호판을 부착하여 옥외소화전함 내에 설치할 수 있다.

  ⑨ 기동용수압개폐장치 중 압력챔버를 사용할 경우 그 용적은 100L 이상의 것으로 할 것

  ⑩ 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할 것

   ㈎ 물올림장치에는 전용의 수조를 설치할 것

   ㈏ 수조의 유효수량은 100L 이상으로 하되, 구경 15㎜ 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

  ⑪ 기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것. 다만, 옥외소화전이 1개 설치된 경우로서 소화용 급수펌프로도 상시 충압이 가능하고 아래 ㈎의 성능을 갖춘 경우에는 충압펌프를 별도로 설치하지 않을 수 있다.

   ㈎ 펌프의 토출압력은 그 설비의 최고위 호스 접결구의 자연압보다 적어도 0.2㎫ 이상 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

   ㈏ 펌프의 정격토출량은 정상적인 누설량보다 적어서는 안되며, 옥외소화전설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지하여야 한다.

  ⑫ 내연기관을 사용하는 경우에는 다음의 기준에 적합한 것으로 할 것

   ㈎ 내연기관의 기동은 ⑧의 기동장치를 설치하거나 또는 소화전함의 위치에서 원격조작이 가능하고 기동을 명시하는 적색등을 설치할 것

   ㈏ 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

  ⑬ 가압송수장치에는 "옥외소화전펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

  ⑭ 가압송수장치가 기동이 된 경우에는 자동으로 정지되지 않도록 할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑮ 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것으로 할 것. 다만, 충압펌프는 제외한다.

   ㈎ 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

   ㈏ 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

 ⑵ 고가수조의 자연낙차를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 고가수조의 자연낙차수두는 다음의 식에 따라 산출한 수치 이상 유지되도록 할 것

   H = h₁ + h₂ + 25

   여기에서,

   H : 필요한 낙차(m)

   h₁ : 호스의 마찰손실수두(m)

   h₂ : 배관의 마찰손실수두(m)

  ② 고가수조에는 수위계·배수관·급수관·오버플로우관 및 맨홀을 설치할 것

 ⑶ 압력수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 압력수조의 압력은 다음의 식에 따라 산출한 수치 이상 유지되도록 할 것

   P = p₁ + p₂ + p₃ + 0.25

   여기에서,

   P : 필요한 압력(㎫)

   p₁ : 호스의 마찰손실수두압(㎫)

   p₂ : 배관의 마찰손실수두압(㎫)

   p₃ : 낙차의 환산수두압(㎫)

  ② 압력수조에는 수위계·급수관·배수관·급기관·맨홀·압력계·안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치할 것

 ⑷ 가압수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 가압수조의 압력은 ⑴의 ③에 따른 방수압 및 방수량을 20분 이상 유지되도록 할 것

  ② 가압수조 및 가압원은 방화구획 된 장소에 설치할 것

  ③ 가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것

3. 배관 등

 ⑴ 호스접결구는 지면으로부터의 높이가 0.5m 이상 1m 이하의 위치에 설치하고 특정소방대상물의 각 부분으로부터 하나의 호스접결구까지의 수평거리가 40m 이하가 되도록 설치해야 한다.

 ⑵ 호스는 구경 65㎜의 것으로 해야 한다.

 ⑶ 배관과 배관이음쇠는 다음의 어느 하나에 해당하는 것 또는 동등 이상의 강도·내식성 및 내열성 등을 국내·외 공인기관으로부터 인정받은 것을 사용해야 하고, 배관용 스테인리스 강관(KS D 3576)의 이음을 용접으로 할 경우에는 텅스텐 불활성 가스 아크 용접방식에 따른다.

  ① 배관 내 사용압력이 1.2㎫ 미만일 경우에는 다음의 어느 하나에 해당하는 것

   ㈎ 배관용 탄소 강관(KS D 3507)

   ㈏ 이음매 없는 구리 및 구리합금관(KS D 5301). 다만, 습식의 배관에 한한다.

   ㈐ 배관용 스테인리스 강관(KS D 3576) 또는 일반배관용 스테인리스 강관(KS D 3595)

   ㈑ 덕타일 주철관(KS D 4311)

  ② 배관 내 사용압력이 1.2㎫ 이상일 경우에는 다음의 어느 하나에 해당하는 것

   ㈎ 압력 배관용 탄소 강관(KS D 3562)

   ㈏ 배관용 아크용접 탄소강 강관(KS D 3583)

 ⑷ ⑶에도 불구하고 다음의 어느 하나에 해당하는 장소에는 소방청장이 정하여 고시한 「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」에 적합한 소방용 합성수지배관으로 설치할 수 있다.

  ① 배관을 지하에 매설하는 경우

  ② 다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우

  ③ 천장과 반자를 불연재료 또는 준불연재료로 설치하고 소화배관 내부에 항상 소화수가 채워진 상태로 설치하는 경우

 ⑸ 급수배관은 전용으로 해야 한다. 다만, 옥외소화전의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의 송수를 차단할 수 있거나, 옥외소화전설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.

 ⑹ 펌프의 흡입 측 배관은 다음의 기준에 따라 설치해야 한다.

  ① 공기 고임이 생기지 않는 구조로 하고 여과장치를 설치할 것

  ② 수조가 펌프보다 낮게 설치된 경우에는 각 펌프(충압펌프를 포함)마다 수조로부터 별도로 설치할 것

 ⑺ 펌프의 성능시험배관은 다음의 기준에 적합하도록 설치해야 한다.

  ① 성능시험배관은 펌프의 토출 측에 설치된 개폐밸브 이전에서 분기하여 직선으로 설치하고, 유량측정장치를 기준으로 전단 직관부에는 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것. 이 경우 개폐밸브와 유량측정장치 사이의 직관부 거리 및 유량측정장치와 유량조절밸브 사이의 직관부 거리는 해당 유량측정장치 제조사의 설치사양에 따르고, 성능시험배관의 호칭지름은 유량측정장치의 호칭지름에 따른다.

  ② 유량측정장치는 펌프의 정격토출량의 175% 이상까지 측정할 수 있는 성능이 있을 것

 ⑻ 가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20㎜ 이상의 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치할 것

 ⑼ 배관은 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치해야 한다. 다만, 보온재를 사용할 경우에는 난연재료 성능 이상의 것으로 해야 한다.

 ⑽ 급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브(옥외소화전방수구를 제외)는 개폐표시형으로 할 것. 이 경우 펌프의 흡입측 배관에는 버터플라이밸브 외의 개폐표시형밸브를 설치해야 한다.

 ⑾ 배관은 다른 설비의 배관과 쉽게 구분이 될 수 있는 위치에 설치하거나, 그 배관표면 또는 배관 보온재표면의 색상은 「한국산업표준(배관계의 식별 표시, KS A 0503)」 또는 적색으로 식별이 가능하도록 소방용설비의 배관임을 표시해야 한다.

 ⑿ 확관형 분기배관을 사용할 경우에는 소방청장이 정하여 고시한 「분기배관의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치해야 한다.

4. 소화전함 등

 ⑴ 옥외소화전설비에는 옥외소화전마다 그로부터 5m 이내의 장소에 소화전함을 다음의 기준에 따라 설치해야 한다.

  ① 옥외소화전이 10개 이하 설치된 때에는 옥외소화전마다 5m 이내의 장소에 1개 이상의 소화전함을 설치해야 한다.

  ② 옥외소화전이 11개 이상 30개 이하 설치된 때에는 11개 이상의 소화전함을 각각 분산하여 설치해야 한다.

  ③ 옥외소화전이 31개 이상 설치된 때에는 옥외소화전 3개마다 1개 이상의 소화전함을 설치해야 한다.

 ⑵ 옥외소화전설비의 함은 소방청장이 정하여 고시한 「소화전함의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치하되 밸브의 조작, 호스의 수납 등에 충분한 여유를 가질 수 있도록 할 것. 이 경우 연결송수관의 방수구를 같이 설치하는 경우에도 또한 같다.

 ⑶ 옥외소화전설비의 함에는 그 표면에 "옥외소화전"이라는 표시를 해야 한다.

 ⑷ 표시등은 다음의 기준에 따라 설치해야 한다.

  ① 옥외소화전설비의 위치를 표시하는 표시등은 함의 상부에 설치하되, 소방청장이 정하여 고시한 「표시등의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 할 것

  ② 가압송수장치의 기동을 표시하는 표시등은 옥외소화전함의 상부 또는 그 직근에 설치하되 적색등으로 할 것

1. 수원

 ⑴ 옥내소화전설비의 수원은 그 저수량이 옥내소화전의 설치개수가 가장 많은 층의 설치개수(2개 이상 설치된 경우에는 2개)에 2.6㎥(호스릴옥내소화전설비를 포함)를 곱한 양 이상이 되도록 해야 한다.

 ⑵ 옥내소화전설비의 수원은 ⑴에 따라 계산하여 나온 유효수량 외에 유효수량의 3분의 1 이상을 옥상에 설치해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

  ① 지하층만 있는 건축물

  ② 고가수조를 가압송수장치로 설치한 경우

  ③ 수원이 건축물의 최상층에 설치된 방수구보다 높은 위치에 설치된 경우

  ④ 건축물의 높이가 지표면으로부터 10m 이하인 경우

  ⑤ 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결하여 설치한 경우

  ⑥ 학교·공장·창고시설로서 동결의 우려가 있는 장소인 경우

  ⑦ 가압수조를 가압송수장치로 설치한 경우

 ⑶ 옥상수조는 이와 연결된 배관을 통하여 상시 소화수를 공급할 수 있는 구조의 특정소방대상물인 경우에는 둘 이상의 특정소방대상물이 있더라도 하나의 특정소방대상물에만 이를 설치할 수 있다.

 ⑷ 옥내소화전설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

  ① 옥내소화전설비용 펌프의 풋밸브 또는 흡수배관의 흡수구(수직회전축펌프의 흡수구를 포함)를 다른 설비(소화용 설비 외의 것)의 풋밸브 또는 흡수구보다 낮은 위치에 설치한 때

  ② 고가수조로부터 옥내소화전설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때

 ⑸ 저수량을 산정함에 있어서 다른 설비와 겸용하여 옥내소화전설비용 수조를 설치하는 경우에는 옥내소화전설비의 풋밸브·흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브·흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

 ⑹ 옥내소화전설비용 수조는 다음 각호의 기준에 따라 설치해야 한다.

  ① 점검에 편리한 곳에 설치할 것

  ② 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

  ③ 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.

  ④ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

  ⑤ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

  ⑥ 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

  ⑦ 수조 외측의 보기 쉬운 곳에 "옥내소화전소화설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

  ⑧ 소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "옥내소화전소화설비용 배관"이라고 표시한 표지를 할 것

2. 가압송수장치

 ⑴ 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다. 다만, 가압송수장치의 주펌프는 전동기에 따른 펌프로 설치해야 한다.

  ① 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

  ② 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

  ③ 특정소방대상물의 어느 층에 있어서도 해당 층의 옥내소화전(2개 이상 설치된 경우에는 2개의 옥내소화전)을 동시에 사용할 경우 각 소화전의 노즐선단에서의 방수압력이 0.17㎫(호스릴옥내소화전설비를 포함) 이상이고, 방수량이 130L/min(호스릴옥내소화전설비를 포함) 이상이 되는 성능의 것으로 할 것. 다만, 하나의 옥내소화전을 사용하는 노즐선단에서의 방수압력이 0.7㎫을 초과할 경우에는 호스접결구의 인입 측에 감압장치를 설치해야 한다.

  ④ 펌프의 토출량은 옥내소화전이 가장 많이 설치된 층의 설치개수(옥내소화전이 2개 이상 설치된 경우에는 2개)에 130L/min를 곱한 양 이상이 되도록 할 것

  ⑤ 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 그렇지 않다.

  ⑥ 펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

  ⑦ 펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 않고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑧ 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑨ 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것. 다만, 학교·공장·창고시설(옥상수조를 설치한 대상은 제외)로서 동결의 우려가 있는 장소에 있어서는 기동스위치에 보호판을 부착하여 옥내소화전함 내에 설치할 수 있다.

  ⑩ ⑨의 단서의 경우에는 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결한 펌프를 추가 설치할 것. 다만, 다음의 어느 하나에 해당하는 경우는 제외한다.

   ㈎ 지하층만 있는 건축물

   ㈏ 고가수조를 가압송수장치로 설치한 경우

   ㈐ 수원이 건축물의 최상층에 설치된 방수구보다 높은 위치에 설치된 경우

   ㈑ 건축물의 높이가 지표면으로부터 10m 이하인 경우

   ㈒ 가압수조를 가압송수장치로 설치한 경우

  ⑪ 기동용수압개폐장치 중 압력챔버를 사용할 경우 그 용적은 100L 이상의 것으로 할 것

  ⑫ 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할 것

   ㈎ 물올림장치에는 전용의 수조를 설치할 것

   ㈏ 수조의 유효수량은 100L 이상으로 하되, 구경 15㎜ 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

  ⑬ 기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것

   ㈎ 펌프의 토출압력은 그 설비의 최고위 호스접결구의 자연압보다 적어도 0.2㎫이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

   ㈏ 펌프의 정격토출량은 정상적인 누설량보다 적어서는 안 되며, 옥내소화전설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것

  ⑭ 내연기관을 사용하는 경우에는 다음의 기준에 적합한 것으로 할 것

   ㈎ 내연기관의 기동은 ⑨의 기동장치를 설치하거나 또는 소화전함의 위치에서 원격조작이 가능하고 기동을 명시하는 적색등을 설치할 것

   ㈏ 제어반에 따라 내연기관의 자동기동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

   ㈐ 내연기관의 연료량은 펌프를 20분(층수가 30층 이상 49층 이하는 40분, 50층 이상은 60분) 이상 운전할 수 있는 용량일 것

  ⑮ 가압송수장치에는 "옥내소화전소화펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

  ⑯ 가압송수장치가 기동이 된 경우에는 자동으로 정지되지 않도록 할 것. 다만, 충압펌프의 경우에는 그렇지 않다.

  ⑰ 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것으로 할 것. 다만, 충압펌프는 제외한다.

   ㈎ 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

   ㈏ 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

 ⑵ 고가수조의 자연낙차를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

  ① 고가수조의 자연낙차수두(수조의 하단으로부터 최고층에 설치된 소화전 호스 접결구까지의 수직거리를 말한다)는 다음의 식에 따라 계산하여 나온 수치 이상 유지되도록 할 것

   H = h₁ + h₂ + 17(호스릴옥내소화전 설비를 포함)

   여기에서,

   H: 필요한 낙차(m)

   h₁ : 호스의 마찰손실수두(m)

   h₂ : 배관의 마찰손실수두(m)

  ② 고가수조에는 수위계·배수관·급수관·오버플로우관 및 맨홀을 설치할 것

  ③ 압력수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

   ㈎ 압력수조의 압력은 다음의 식에 따라 계산하여 나온 수치 이상 유지되도록 할 것

    P = p₁ + p₂ + p₃ + 0.17(호스릴옥내소화전설비를 포함)

    여기에서,

    P: 필요한 압력(㎫)

    p₁: 호스의 마찰손실수두압(㎫)

    p₂: 배관의 마찰손실수두압(㎫)

    p₃: 낙차의 환산수두압(㎫)

   ㈏ 압력수조에는 수위계·급수관·배수관·급기관·맨홀·압력계·안전장치 및 압력저하 방지를 위한 자동식 공기압축기를 설치할 것

  ④ 가압수조를 이용한 가압송수장치는 다음의 기준에 따라 설치해야 한다.

   ㈎ 가압수조의 압력은 ⑴의③에 따른 방수압 및 방수량을 20분 이상 유지되도록 할 것

   ㈏ 가압수조 및 가압원은 방화구획 된 장소에 설치할 것

   ㈐ 가압수조를 이용한 가압송수장치는 소방청장이 정하여 고시한 「가압수조식가압송수장치의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치할 것

3. 배관 등

 ⑴ 배관과 배관이음쇠는 다음의 어느 하나에 해당하는 것 또는 동등 이상의 강도·내식성 및 내열성 등을 국내·외 공인기관으로부터 인정받은 것을 사용해야 하고, 배관용 스테인리스 강관(KS D 3576)의 이음을 용접으로 할 경우에는 텅스텐 불활성 가스 아크 용접방식에 따른다.

  ① 배관 내 사용압력이 1.2㎫ 미만일 경우에는 다음의 어느 하나에 해당하는 것

   ㈎ 배관용 탄소 강관(KS D 3507)

   ㈏ 이음매 없는 구리 및 구리합금관(KS D 5301). 다만, 습식의 배관에 한한다.

   ㈐ 배관용 스테인리스 강관(KS D 3576) 또는 일반배관용 스테인리스 강관(KS D 3595)

   ㈑ 덕타일 주철관(KS D 4311)

  ② 배관 내 사용압력이 1.2㎫ 이상일 경우에는 다음의 어느 하나에 해당하는 것

   ㈎ 압력 배관용 탄소 강관(KS D 3562)

   ㈏ 배관용 아크용접 탄소강 강관(KS D 3583)

 ⑵ ⑴에도 불구하고 다음의 어느 하나에 해당하는 장소에는 소방청장이 정하여 고시한 「소방용합성수지배관의 성능인증 및 제품검사의 기술기준」에 적합한 소방용 합성수지배관으로 설치할 수 있다.

  ① 배관을 지하에 매설하는 경우

  ② 다른 부분과 내화구조로 구획된 덕트 또는 피트의 내부에 설치하는 경우

  ③ 천장과 반자를 불연재료 또는 준불연재료로 설치하고 소화배관 내부에 항상 소화수가 채워진 상태로 설치하는 경우

 ⑶ 급수배관은 전용으로 해야 한다. 다만, 옥내소화전의 기동장치의 조작과 동시에 다른 설비의 용도에 사용하는 배관의 송수를 차단할 수 있거나, 옥내소화전설비의 성능에 지장이 없는 경우에는 다른 설비와 겸용할 수 있다.

 ⑷ 펌프의 흡입 측 배관은 다음의 기준에 따라 설치해야 한다.

  ① 공기 고임이 생기지 않는 구조로 하고 여과장치를 설치할 것

  ② 수조가 펌프보다 낮게 설치된 경우에는 각 펌프(충압펌프를 포함)마다 수조로부터 별도로 설치할 것

 ⑸ 펌프의 토출 측 주배관의 구경은 유속이 4㎧ 이하가 될 수 있는 크기 이상으로 해야 하고, 옥내소화전방수구와 연결되는 가지배관의 구경은 40㎜(호스릴옥내소화전설비의 경우에는 25㎜) 이상으로 해야 하며, 주배관 중 수직배관의 구경은 50㎜(호스릴옥내소화전설비의 경우에는 32㎜) 이상으로 해야 한다.

 ⑹ 연결송수관설비의 배관과 겸용할 경우의 주배관은 구경 100㎜ 이상, 방수구로 연결되는 배관의 구경은 65㎜ 이상의 것으로 해야 한다.

 ⑺ 펌프의 성능시험배관은 다음의 기준에 적합하도록 설치해야 한다.

  ① 성능시험배관은 펌프의 토출 측에 설치된 개폐밸브 이전에서 분기하여 직선으로 설치하고, 유량측정장치를 기준으로 전단 직관부에는 개폐밸브를 후단 직관부에는 유량조절밸브를 설치할 것. 이 경우 개폐밸브와 유량측정장치 사이의 직관부 거리 및 유량측정장치와 유량조절밸브 사이의 직관부 거리는 해당 유량측정장치 제조사의 설치사양에 따르고, 성능시험배관의 호칭지름은 유량측정장치의 호칭지름에 따른다.

  ② 유량측정장치는 펌프의 정격토출량의 175% 이상까지 측정할 수 있는 성능이 있을 것

 ⑻ 가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20㎜ 이상의 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치할 것

 ⑼ 배관은 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치해야 한다. 다만, 보온재를 사용할 경우에는 난연재료 성능 이상의 것으로 해야 한다.

 ⑽ 급수배관에 설치되어 급수를 차단할 수 있는 개폐밸브(옥내소화전방수구를 제외)는 개폐표시형으로 해야 한다. 이 경우 펌프의 흡입측배관에는 버터플라이밸브 외의 개폐표시형밸브를 설치해야 한다.

 ⑾ 배관은 다른 설비의 배관과 쉽게 구분이 될 수 있는 위치에 설치하거나, 그 배관표면 또는 배관 보온재표면의 색상은 「한국산업표준(배관계의 식별 표시, KS A 0503)」 또는 적색으로 식별이 가능하도록 소방용설비의 배관임을 표시해야 한다.

 ⑿ 옥내소화전설비에는 소방차로부터 그 설비에 송수할 수 있는 송수구를 다음의 기준에 따라 설치해야 한다.

  ① 소방차가 쉽게 접근할 수 있고 잘 보이는 장소에 설치하고, 화재층으로부터 지면으로 떨어지는 유리창 등이 송수 및 그 밖의 소화작업에 지장을 주지 않는 장소에 설치할 것

  ② 송수구로부터 옥내소화전설비의 주배관에 이르는 연결배관에는 개폐밸브를 설치하지 않을 것. 다만, 스프링클러설비·물분무소화설비·포소화설비 또는 연결송수관설비의 배관과 겸용하는 경우에는 그렇지 않다.

  ③ 지면으로부터 높이가 0.5m 이상 1m 이하의 위치에 설치할 것

  ④ 송수구는 구경 65㎜의 쌍구형 또는 단구형으로 할 것

  ⑤ 송수구의 부근에는 자동배수밸브(또는 직경 5㎜의 배수공) 및 체크밸브를 다음의 기준에 따라 설치할 것. 이 경우 자동배수밸브는 배관 안의 물이 잘 빠질 수 있는 위치에 설치하되, 배수로 인하여 다른 물건이나 장소에 피해를 주지 않아야 한다.

  ⑥ 송수구에는 이물질을 막기 위한 마개를 씌울 것

 ⒀ 확관형 분기배관을 사용할 경우에는 소방청장이 정하여 고시한 「분기배관의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치해야 한다.

4. 함 및 방수구 등

 ⑴ 옥내소화전설비의 함은 다음의 기준에 따라 설치해야 한다.

  ① 함은 소방청장이 정하여 고시한 「소화전함의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 설치하되 밸브의 조작, 호스의 수납 및 문의 개방 등 옥내소화전의 사용에 장애가 없도록 설치할 것. 연결송수관의 방수구를 같이 설치하는 경우에도 또한 같다.

  ② ⑵의① 기준을 초과하는 경우로서 기둥 또는 벽이 설치되지 않은 대형공간의 경우는 다음의 기준에 따라 설치할 수 있다.

   ㈎ 호스 및 관창은 방수구의 가장 가까운 장소의 벽 또는 기둥 등에 함을 설치하여 비치할 것

   ㈏ 방수구의 위치표지는 표시등 또는 축광도료 등으로 상시 확인이 가능토록 할 것

 ⑵ 옥내소화전방수구는 다음의 기준에 따라 설치해야 한다.

  ① 특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로부터 하나의 옥내소화전 방수구까지의 수평거리가 25m(호스릴옥내소화전설비를 포함) 이하가 되도록 할 것. 다만, 복층형 구조의 공동주택의 경우에는 세대의 출입구가 설치된 층에만 설치할 수 있다.

  ② 바닥으로부터의 높이가 1.5m 이하가 되도록 할 것

  ③ 호스는 구경 40㎜(호스릴옥내소화전설비의 경우에는 25㎜) 이상의 것으로서 특정소방대상물의 각 부분에 물이 유효하게 뿌려질 수 있는 길이로 설치할 것

  ④ 호스릴옥내소화전설비의 경우 그 노즐에는 노즐을 쉽게 개폐할 수 있는 장치를 부착할 것

 ⑶ 표시등은 다음의 기준에 따라 설치해야 한다.

  ① 옥내소화전설비의 위치를 표시하는 표시등은 함의 상부에 설치하되, 소방청장이 고시하는 「표시등의 성능인증 및 제품검사의 기술기준」에 적합한 것으로 할 것

  ② 가압송수장치의 기동을 표시하는 표시등은 옥내소화전함의 상부 또는 그 직근에 설치하되 적색등으로 할 것.

 ⑷ 옥내소화전설비의 함에는 그 표면에 "소화전"이라는 표시를 해야 한다.

 ⑸ 옥내소화전설비의 함에는 함 가까이 보기 쉬운 곳에 그 사용요령을 기재한 표지판을 붙여야 하며, 표지판을 함의 문에 붙이는 경우에는 문의 내부 및 외부 모두에 붙여야 한다. 이 경우, 사용요령은 외국어와 시각적인 그림을 포함하여 작성해야 한다.

5. 방수구의 설치제외

 ⑴ 불연재료로 된 특정소방대상물 또는 그 부분으로서 다음의 어느 하나에 해당하는 곳에는 옥내소화전 방수구를 설치하지 않을 수 있다.

  ① 냉장창고 중 온도가 영하인 냉장실 또는 냉동창고의 냉동실

  ② 고온의 노가 설치된 장소 또는 물과 격렬하게 반응하는 물품의 저장 또는 취급 장소

  ③ 발전소·변전소 등으로서 전기시설이 설치된 장소

  ④ 식물원·수족관·목욕실·수영장(관람석 부분을 제외) 또는 그 밖의 이와 비슷한 장소

  ⑤ 야외음악당·야외극장 또는 그 밖의 이와 비슷한 장소

1. 개요

 ⑴ 정의 : 가압송수장치란 소화수를 가압하여 살수장치(헤드, 노즐)까지 물을 송수해 주는 장치를 말한다.

 ⑵ 분류

  ① 펌프방식

  ② 고가수조방식

  ③ 압력수조방식

  ④ 가압수조방식

2. 펌프방식

 ⑴ 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치(가장 일반적인 방식)

 ⑵ 장점

  ① 설치장소에 제약이 없다.

  ② 일정한 압력에 물을 방출할 수 있다.

 ⑶ 단점

  ① 전원공급 차단이나 펌프의 고장 등으로 미작동될 우려가 있다.

  ② 설비가 복잡하다.

  ③ 저층부에 과압이 걸릴 수 있다.

 ⑷ 소요양정(옥내소화전의 경우)

  H = H₁ + H₂ + H₃ + 17m

  여기서, H : 펌프에 필요한 양정

  H₁ : 낙차에 의한 손실수두

  H₂ : 배관에서의 마찰손실수두

  H₃ : 호스에서의 마찰손실수두

3. 고가수조방식

 ⑴ 구조물 또는 지형지물 등에 설치하여 자연낙차의 압력으로 급수하는 가압송수장치

 ⑵ 장점

  ① 설비가 단순함(부대시설 적음)

  ② 작동에 대한 신뢰성 높음

 ⑶ 단점

  ① 고층부에서는 규정압력보다 낮다.

  ② 설치장소에 제약이 많다.

 ⑷ 소요양정(옥내소화전의 경우)

  H = H₁ + H₂ + 17m

  여기서, H : 고가수조에 필요한 낙차(수면이 아닌 흡수구로부터 가장 높은 층의 방수구까지의 높이)

  H₁ : 배관의 마찰손실수두

  H₂ : 호스의 마찰손실수두

4. 압력수조방식

 ⑴ 소화용수와 공기를 채우고 일정압력 이상으로 가압하여 그 압력으로 급수하는 가압송수장치

 ⑵ 장점

  ① 작동에 대한 신뢰성이 펌프방식 보다는 높다.

  ② 고가수조방식에 비해 설치장소에 제약이 없다.

 ⑶ 단점

  ① 물을 방출하면서 시간이 지남에 따라 수압이 감소된다.

  ② 고가수조방식과 함께 사용할 경우 Air Lock현상의 우려가 있다.

 ⑷ 소요압력(옥내소화전의 경우)

  P = P₁ + P₂ + P₃ + 0.17Mpa

  여기서, P : 압력수조에 필요한 공기압력

  P₁ : 낙차에 의한 손실압력

  P₂ : 배관에서의 마찰손실압력

  P₃ : 호스에서의 마찰손실압력

5. 가압수조방식

 ⑴ 가압원인 압축공기 또는 불연성 고압기체를 이용하여 소방용수를 가압시키는 가압송수장치

 ⑵ 장점

  ① 화재초기에 신속한 대응이 가능함

  ② 유지관리가 용이하며 초기투자비가 저렴하다.

  ③ 동력이 없으므로 정전시 단수되지 않는다.

 ⑶ 단점

  ① 급수 압력 관리가 필요하다.

  ② 소방용수의 수질오염문제

6. 가압송수장치의 특성 비교

1. 개요

 ⑴ 소화전의 노즐선단 방수압력이 0.7㎫을 초과할 경우 감압장치를 하도록 규정하고 있다.

 ⑵ 보통 일반인이 소화활동상에 지장을 받지 않으려면 소방대가 관창을 잡고 소화활동을 할 때 반동력이 20㎏ 이내가 되어야 정상적인 소화활동이 가능하다. 이는 반동력 R=0.015×P×d²의 식에 의거 노즐 구경이 d=13㎜, 반동력 R=20㎏일 경우

 ⑶ 따라서, 옥내소화전 노즐압력이 0.7㎫ 초과할 경우 감압이 필요하며 설계 시에는 보통 다음과 같은 4가지 방법 중 한 가지를 사용한다.

2. 옥내소화전 감압방법

 ⑴ 감압밸브 방식

  ① 가장 많이 사용하는 방식으로 호스 접결구의 인입구 측에 감압밸브(감압용 오리피스)를 설치한다.

  ② 특징

   ㈎ 설치가 용이하며 기존 건물의 경우에도 적용할 수 있다.

   ㈏ 수계산을 하여 층별로 방사압력이 0.7㎫ 초과하는 위치를 선정하여 소화전 밸브에 설치한다.

   ㈐ 모든 감압방식에 공통적으로 적용할 수 있다.

 ⑵ 고가수조방식

  ① 고가수조를 건물 옥상에 설치하고 저층부에 대하여 0.7㎫을 초과하지 않는 범위 내에서 가압펌프 없이 자연낙차를 이용하여 사용한다.

  ② 특징

   ㈎ 고가수조 바로 아래층의 경우는 필요한 방수압력이 발생하지 않으므로 수조 방식을 적용할 수 없다.

   ㈏ 건물 층고가 높아 저층부 중 건물의 하부에서 과압이 발생할 경우는 별도로 해당 층에 감압밸브를 설치하여야 한다.

   ㈐ 가압펌프 및 비상전원이 필요 없는 가장 신뢰도가 높은 방식이다.

 ⑶ 전용배관(고층부, 저층부)방식

  ① 시스템을 고층부 Zone과 저층부 Zone으로 분리한 후 Zone별로 입상관 및 펌프 등을 각각 별도로 구분 설치하는 방식이다.

  ② 특징

   ㈎ 고층부의 경우 펌프실은 지하층 이외 건물 중간층에도 설치할 수 있다.

   ㈏ 설비를 별도로 구분하여 시공하여야 하므로 공사비가 과다하게 소요된다.

   ㈐ 하나의 소방대상물이나 설비의 감시, 제어 및 관리를 이중으로 하여야 한다.

 ⑷ 부스터펌프 방식

  ① 기존 배관방식에 고층부 지역의 경우는 중간 부스터펌프 및 중간 수조를 별도로 설치하는 방식이다.

  ② 특징

   ㈎ 건물의 중간층에 중간 펌프실 및 수조를 설치하여야 한다.

   ㈏ 전용배관 방식과 같이 공사비가 과다하게 소요된다.

   ㈐ 부스터펌프 고장 시에도 주펌프를 이용하여 고층부에 송수할 수 있도록 한다.

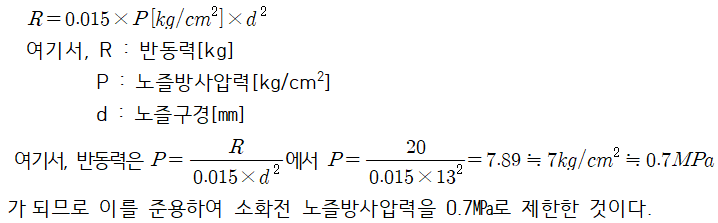

3. 옥내소화전 노즐방사 반동력

4. 결론

 ⑴ 소화전의 노즐선단 방수압력이 0.7㎫을 초과할 경우 감압장치를 하도록 규정되어 있다

 ⑵ 소화활동을 원활히 하려는 방법이므로 건축물 구조 및 여건에 따라 적정한 감압방법을 선택하여 설치한다.

소방학원별 소방시설관리사 23회 실기 기출문제 해설자료입니다.

학원별로 답이 틀린 경우도 일부 있을 수 있습니다.

2026년도 소방시설관리사 시험까지는 지금처럼 설계시공과 점검실무 2과목을 보지만 2027년도 부터는 과목 변경이 이루어지니 참고하시기 바랍니다.

"소방시설관리사 응사자격 개정(변경) 사항_2026년 12월 시행 예정" 사항은 하단 링크 클릭~

https://allsobang.tistory.com/225

2023년 학원별 22회 소방시설관리사 실기 기출문제 해설자료는 하단 파일 다운로드 하면 됩니다.

1. 개요

 ⑴ 주거용 주방자동소화장치는 주방에 화재발생이나 가연성가스 누출을 감지하여 경보를 울리고 자동으로 가스의 누출을 차단(인덕션의 경우 전기를 차단)하는 장치이다.

 ⑵ 주방 화재 시에는 감지센스에 의하여 화재를 감지함과 동시에 가스를 차단하고 소화기를 자동으로 개방하여 소화약제를 방출함으로써 화재를 소화하는 것이다.

 ⑶ 아파트등 및 오피스텔의 경우 세대별 주방에 설치하도록 규정되어 있다.

2. 주거용 주방자동소화장치 기능

 ⑴ 가스누설 시 : 가스감지기능, 경보기능, 자동차단기능

 ⑵ 가스기구의 과열 시 : 온도감지기능, 경보기능, 자동차단기능

 ⑶ 화재 시 : 소화약제 자동방사기능

3. 주거용 주방자동소화장치의 요소

 ⑴ 소화기 본체 : ABC분말소화기, 방출도관, 분사노즐

  ① 소화약제로는 ABC분말(또는 강화액약제)를 이용하여 약제를 자동 방사한다.

  ② 약제 방출도관은 동관으로 구성하고 말단에 분사노즐을 설치한다.

 ⑵ 수신부

  제어부분으로 감지부(온도) 또는 탐지부(가스)에 발하는 신호를 수신하여 경보를 발하고 가스차단장치 또는 소화약제를 방출하는 작동 장치에 신호를 발신한다.

 ⑶ 온도감지부 : 감지기, 퓨즈블링크, 유리벌브, 온도센서로 구성

  ① 1차 온도감지 : 가스기구 과열 시(90℃) 감지하여 경보를 발하고 가스밸브를 차단하며, 수신기에 신호를 전달한다.(전기적으로 온도감지센서를 이용하여 90℃ 전후에 동작한다.)

  ② 2차 온도감지 : 주위온도가 140℃ 전후가 되면 퓨즈블링크가 파열되면서 소화약제를 방출하며 수신기에 방출신호를 보낸다.(기계적으로 퓨즈블링크를 이용하여 동작한다.)

 ⑷ 가스탐지부

  가스누설 시 이를 탐지하는 가스감지기로서 가스누설신호를 수신부로 보낸다.

 ⑸ 가스차단부

  가스누설 시 이를 감지하여 원격으로 가스밸브를 차단하는 구동부분으로 전동개폐식 또는 솔레노이드밸브(전자밸브)를 이용한다. 또한, 수동으로 손잡이를 돌려 조작할 수 있다.

4. 작동원리

 ⑴ 화재 시 작동원리

  화재 → 1차 온도(90℃ 전후) 감지 → 수신부 화재경보 및 표시등 점등 → 가스밸브차단 → 2차 온도(140℃ 전후) 감지 → 수신부 화재표시등 점등→ 소화약제 방출도관 → 방출구 분사

 ⑵ 가스누설 시 가스 자동차단 원리

  가스누설 → 가스탐지부 작동 → 수신부 경보 및 표시등 점등 → 가스차단부의 차단

5. 설치기준(화재안전기준)

 ⑴ 본체의 방출구

  소화약제 방출구는 환기구의 청소부분과 분리되어 있어야 하며, 형식승인 받은 유효설치 높이 및 방호면적에 따라 설치할 것

 ⑵ 감지부

  감지부는 형식승인 받은 유효한 높이 및 위치에 설치할 것

 ⑶ 수신부

  수신부는 주위의 열기류 또는 습기 등과 주위온도에 영향을 받지 아니하고 사용자가 상시 볼 수 있는 장소에 설치할 것

 ⑷  차단장치

  차단장치(전기 또는 가스)는 상시 확인 및 점검이 가능하도록 설치할 것

 ⑸  탐지부(가스용 주방자동소화장치 사용 시)

  탐지부는 수신기와 분리하여 설치하되

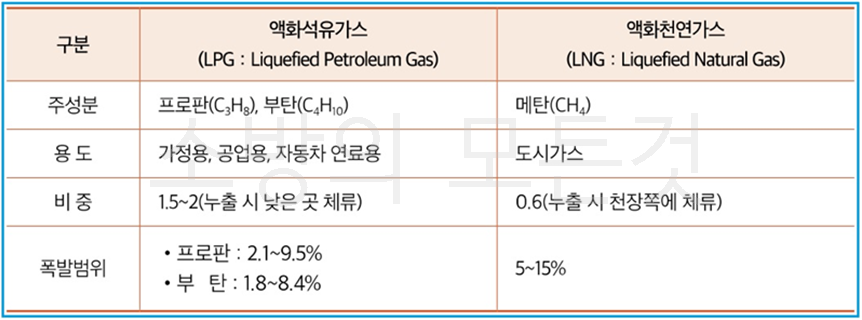

  ① 공기보다 가벼운 가스의 경우 : 천장 면으로부터 30㎝ 이하 위치

  ② 공기보다 무거운 가스의 경우 : 바닥 면으로부터 30㎝ 이하 위치

※ 감지부는 열을 이용하여 화재발생을 감지하는 것이며, 탐지부는 누설가스를 감지하는 것을 말한다.

 ⑹ 수신부

  주위의 열기류 또는 습기 등과 주위온도에 영향을 받지 않고 사용자가 상시 볼 수 있는 장소에 설치할 것

1. "능력단위"란 소화기 및 소화약제에 따른 간이소화용구에 있어서는 형식승인 된 수치를 말하며, 소화약제 외의 것을 이용한 간이소화용구에 있어서는 다음 표에 따른 수치를 말한다.

2. 특정소방대상물에 따른 소화기구의 능력단위는 다음 표의 기준에 따를 것

3. 부속용도별로 사용되는 부분에 대하여는 다음 표에 따른 소화기구 및 자동소화장치를 추가하여 설치할 것

4. 소화기는 다음의 기준에 따라 설치할 것

 ⑴ 특정소방대상물의 각 층마다 설치하되, 각층이 2 이상의 거실로 구획된 경우에는 각 층마다 설치하는 것 외에 바닥면적이 33㎡  이상으로 구획된 각 거실(아파트의 경우에는 각 세대를 말한다)에도 배치할 것

 ⑵ 특정소방대상물의 각 부분으로부터 1개의 소화기까지의 보행거리가 소형소화기의 경우에는 20m 이내, 대형소화기의 경우에는 30m 이내가 되도록 배치할 것. 다만, 가연성물질이 없는 작업장의 경우에는 작업장의 실정에 맞게 보행거리를 완화하여 배치할 수 있다.

5. 능력단위가 2단위 이상이 되도록 소화기를 설치해야 할 특정소방대상물 또는 그 부분에 있어서는 간이소화용구의 능력단위가 전체 능력단위의 2분의 1을 초과하지 않게 할 것. 다만, 노유자시설의 경우에는 그렇지 않다.

6. 소화기구(자동확산소화기를 제외)는 거주자 등이 손쉽게 사용할 수 있는 장소에 바닥으로부터 높이 1.5m 이하의 곳에 비치하고, 소화기에 있어서는 "소화기", 투척용소화용구에 있어서는 "투척용소화용구", 마른모래에 있어서는 "소화용모래", 팽창질석 및 팽창진주암에 있어서는 "소화질석"이라고 표시한 표지를 보기 쉬운 곳에 부착할 것. 다만, 소화기 및 투척용소화용구의 표지는 축광식표지로 설치하고, 주차장의 경우 표지를 바닥으로부터 1.5m 이상의 높이에 설치할 것

7. 자동확산소화기는 다음의 기준에 따라 설치할 것

 ⑴ 방호대상물에 소화약제가 유효하게 방출될 수 있도록 설치할 것

 ⑵ 작동에 지장이 없도록 견고하게 고정할 것

1. 개요

 ⑴ 소화기구

  ① 소화기

  ② 간이소화용구 : 에어로졸식 소화용구, 투척용 소화용구, 소공간용 소화용구 및 소화약제 외의 것을 이용한 간이소화용구

  ③ 자동확산소화기

 ⑵ 설치대상

  ① 연면적 33㎡ 이상인 것. 다만, 노유자시설의 경우에는 투척용 소화용구 등을 화재안전기준에 따라 산정된 소화기 수량의 2분의 1 이상으로 설치할 수 있다.

  ② 가스시설, 발전시설 중 전기저장시설 및 문화재

  ③ 터널

  ④ 지하구

 ⑶ 설치대상(주거용 주방자동소화장치) : 아파트등 및 오피스텔의 모든 층

2. 소화기의 종류

 소화기, 간이소화용구 및 자동확산소화기로 크게 3가지로 구분한다.

 ⑴ 소화기

  화재발생 시 사람이 직접 조작하여 소화약제를 방출하는 것.

  ① 소화약제에 의한 분류

   ㈎ 수계(水系) 소화기(Water-type fire extinguisher)

    물소화기, 산‧알칼리 소화기, 강화액 소화기(K급 소화기 포함), 포 소화기

   ㈏ 가스계 소화기 : CO₂, Halon 소화기, 할로겐화합물 소화기

   ㈐ 분말계 소화기 : 분말 소화기

  ② 가압방식에 의한 분류

   ㈎ 축압식(畜壓式) 소화기 : 소화기의 용기 내부에 소화약제를 방사시키기 위한 압력원(가스)을 축압시킨 후 소화기 작동 시 축압된 가스압력에 의해 소화약제를 방사시키는 소화기

   ㈏ 가압식(加壓式) 소화기 : 소화기 내부 또는 외부에 별도의 압력용기를 설치한 후 소화기 작동 시 압력용기의 가스압력에 의하여 소화약제를 방사시키는 소화기 → 분말계 소화기의 경우 현재 생산 및 판매금지 소화기

  ③ 용량에 의한 분류

   ㈎ 대형 소화기 : A급은 10단위 이상, B급은 20단위 이상의 소화기로 보통 바퀴가 있는 차륜식(車輪式)으로 사용하며 소화약제량은 다음과 같다.

   ㈏ 소형 소화기 : 대형소화기에 해당되지 않는 A급 10단위 미만, B급 20단위 미만의 소화기를 말한다.

  ④ 방출방식에 의한 분류

   ㈎ 자기방출식(Self expelling) : 가스계 소화기 중 증기압력이 높아 자기증기압으로 약제를 방출하는 방식

   ㈏ 축압식(Stored pressure) : 용기 내에 소화약제 및 축압용가스를 혼합하여 설치하고 축압가스의 가스압으로 방출하는 방식

   ㈐ 가압식 : 용기 내에 소화약제 및 가압용기(Gas cartridge)를 설치하고 가압용기의 가스압으로 방출하는 방식

   ㈑ 기계펌프식(machanically pumped) : 수동식 펌프를 사용하여 펌프의 압력으로 약제를 방출하는 방식

   ㈒ 반응식 : 용기 내 소화약제의 화학반응에 의해 발생된 가스의 압력으로 약제를 방출하는 방식

 ⑵ 자동식 소화기

화재발생이나 가연성가스의 누출시 이를 자동으로 감지하고 경보를 발하며 이에 따라 소화약제를 자동으로 방출하는 것.

 ⑶ 간이소화용구

  ① 소화약제의 경우 : 소화약제를 방출하는 소규모의 소화용구

  ② 기타의 경우 : 마른모래‧팽창질석‧팽창진주암

3. 소화기 종류

 ⑴ 소화약제 : 소화기의 종류별 소화약제는 표와 같다.

＊¹ 침윤제란 “인산염 + 계면활성제”를 사용하며 물에 첨가하여 사용할 경우 물질에 침투가 용이해지는 첨가물이다.

² AFFF(Aqueous Film Foaming Foam)는 수성막포를 말한다.

³ FFFP(Film Foaming FluoroProtein foam)는 수성막을 형성하는 불화단백포의 일종이다.

⁴분말약제 중 NaHCO₃는 소형 소화기용으로, KHCO₃는 대형 소화기용으로 주로 사용한다.

 ⑵ 효과 및 적응성 : 소화기의 소화효과 및 화재에 대한 적응성은 다음과 같다.

 ⑶ 가압방식

  ① 축압식

   소화기의 용기 내부에 소화약제를 방사시키기 위한 압력원으로서 CO₂(또는 N₂)를 축압시킨 후 소화기 작동 시 축압된 가스압력에 의해 소화약제를 방사시키는 소화기

  ② 가압식

   ㈎ 소화기 내부 또는 외부에 별도의 압력용기(Cartridge)를 설치한 후 소화기 작동 시 압력용기 내의 가스압력에 의해 소화약제를 방사시키는 소화기

   ㈏ 수동펌프식 또는 화학반응식에 의해 생성된 가스등의 압력에 의해 소화약제를 방사시키는 소화기

1. 설치목적

 ⑴ 소규모 건축물, 지하층, 다중이용업소 등에서 화재 시 인명 및 재산피해가 크며 발생확률도 높아 초기소화 및 화재확산 방지로 사용

 ⑵ 소화기나 소화전과 같이 수동 개념이 아닌 자동소화설비로 연속적인 살수가 가능하고 피난시간 확보에 유리

2. 설치대상

 ⑴ 공동주택 중 연립주택 및 다세대주택

 ⑵ 근린생활시설 중 다음의 어느 하나에 해당하는 것

  ① 근린생활시설로 사용하는 부분의 바닥면적 합계가 1,000㎡ 이상인 것은 모든 층

  ② 의원, 치과의원 및 한의원으로서 입원실이 있는 시설

  ③ 조산원 및 산후조리원으로서 연면적 600㎡ 미만인 시설

 ⑶ 의료시설 중 다음의 어느 하나에 해당하는 시설

  ① 종합병원, 병원, 치과병원, 한방병원 및 요양병원(의료재활시설 제외)으로 사용되는 바닥면적의 합계가 600㎡  미만

  ② 정신의료기관 또는 의료재활시설로 사용되는 바닥면적의 합계가 300㎡  이상 600㎡  미만인 시설

  ③ 정신의료기관 또는 의료재활시설로 사용되는 바닥면적의 합계가 300㎡  미만이고, 창살이 설치된 시설

 ⑷ 교육연구시설 내에 합숙소로서 연면적 100㎡  이상인 경우에는 모든 층

 ⑸ 노유자 시설로서 다음의 어느 하나에 해당하는 시설

  ① 노유자 생활시설

  ② ①에 해당하지 않는 노유자 시설로 해당 시설로 사용하는 바닥면적의 합계가 300㎡  이상 600㎡  미만인 시설

  ③ ①에 해당하지 않는 노유자 시설로 해당 시설로 사용하는 바닥면적의 합계가 300㎡  미만이고, 창살이 설치된 시설

 ⑹ 숙박시설로 사용되는 바닥면적의 합계가 300㎡  이상 600㎡  미만인 시설

 ⑺ 건물을 임차하여 보호시설로 사용하는 부분

 ⑻ 복합건축물로서 연면적 1,000㎡  이상인 것은 모든 층

3. 설치기준

 ⑴ 수원

  ① 간이스프링클러설비의 수원은 다음의 기준과 같다.

   ㈎ 상수도직결형의 경우에는 수돗물

   ㈏ 수조(캐비닛형 포함)를 사용하고자 하는 경우에는 적어도 1개 이상의 자동급수장치를 갖춰야 하며, 2개의 간이헤드에서 최소 10분[붉은색에 해당하는 경우에는 5개의 간이헤드에서 최소 20분] 이상 방수할 수 있는 양 이상을 수조에 확보

  ② 간이스프링클러설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

   ㈎ 간이스프링클러설비용 펌프의 풋밸브 또는 흡수배관의 흡수구를 다른 설비의 풋밸브 또는 흡수구보다 낮은 위치에 설치

   ㈏ 고가수조로부터 소화설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때

  ③ 저수량을 산정함에 있어서 다른 설비와 겸용하여 간이스프링클러설비용 수조를 설치하는 경우에는 간이스프링클러설비의 풋밸브·흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브·흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

  ④ 간이스프링클러설비용 수조는 다음의 기준에 따라 설치해야 한다.

   ㈎ 점검에 편리한 곳에 설치할 것

   ㈏ 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

   ㈐ 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.

   ㈑ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

   ㈒ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

   ㈓ 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

   ㈔ 수조 외측의 보기 쉬운 곳에 "간이스프링클러설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

   ㈕ 소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "간이스프링클러설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 소화설비용 펌프가 설치되고 해당 펌프에 표지를 설치한 때에는 그렇지 않다.

 ⑵ 가압송수장치

  ① 방수압력(상수도직결형은 상수도압력)은 가장 먼 가지배관에서 2개[붉은색에 해당하는 경우에는 5개]의 간이헤드를 동시에 개방할 경우 각각의 간이헤드 선단 방수압력은 0.1MPa 이상, 방수량은 50L/min 이상이어야 한다. 다만, 주차장에 표준반응형스프링클러헤드를 사용할 경우 헤드 1개의 방수량은 80L/min 이상이어야 한다.

  ② 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다.

   ㈎ 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

   ㈏ 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

   ㈐ 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 예외

   ㈑ 펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

   ㈒ 펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 않고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우 그렇지 않다.

   ㈓ 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것

   ㈔ 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것

   ㈕ 기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것. 다만, 캐비닛형 간이스프링클러설비의 경우에는 그렇지 않다.

    ⦁ 펌프의 토출압력은 그 설비의 최고위 살수장치의 자연압보다 적어도 0.2MPa이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

    ⦁ 펌프의 정격토출량은 정상적인 누설량보다 적어서는 안 되며, 간이스프링클러설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것

   ㈖ 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할 것. 다만, 캐비닛형 간이스프링클러설비의 경우에는 그렇지 않다.

    ⦁ 물올림장치에는 전용의 수조를 설치할 것

    ⦁ 수조의 유효수량은 100L 이상으로 하되, 구경 15mm 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

   ㈗ 내연기관을 사용 시 제어반에 따라 내연기관의 자동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

   ㈘ 가압송수장치에는 "간이스프링클러소화펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

   ㈙ 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것. 다만, 충압펌프는 제외

    ⦁ 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

    ⦁ 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

 ⑶ 배관 및 밸브

  ① 급수배관: 전용으로 할 것. 다만, 상수도직결형은 수도배관 호칭지름 32mm 이상배관이고 간이헤드 개방 시 유수신호 작동과 다른 용도의 사용 배관의 송수를 자동 차단 및 배관연결 부분은 물이 고이지 않게 한다.

  ② 배관 및 밸브 등의 설치 순서

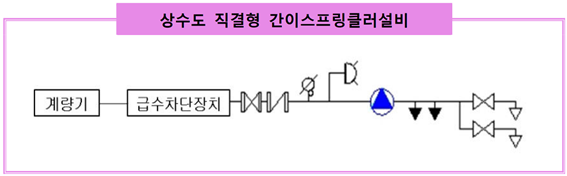

   ㈎ 상수도직결형

    수도용계량기 ⇒ 급수차단장치 ⇒ 개폐표시형밸브 ⇒ 체크밸브 ⇒ 압력계 ⇒ 유수검지장치(압력스위치 등 유수검지장치와 동등 이상의 기능과 성능이 있는 것을 포함) ⇒ 2개의 시험밸브

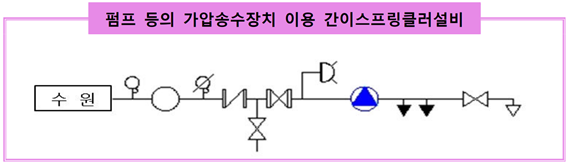

   ㈏ 펌프 등의 가압송수장치를 이용하는 경우

    수원 ⇒ 연성계 또는 진공계(수원이 펌프보다 높은 경우를 제외) ⇒ 펌프 또는 압력수조 ⇒ 압력계 ⇒ 체크밸브 ⇒ 성능시험배관 ⇒ 개폐표시형밸브 ⇒ 유수검지장치 ⇒ 시험밸브

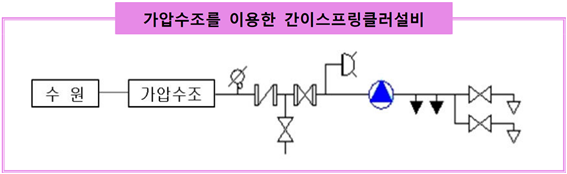

   ㈐ 가압수조를 가압송수장치로 이용하여 배관 및 밸브 등을 설치하는 경우

    수원 ⇒ 가압수조 ⇒ 압력계 ⇒ 체크밸브 ⇒ 성능시험배관 ⇒ 개폐표시형밸브 ⇒ 유수검지장치 ⇒ 2개의 시험밸브

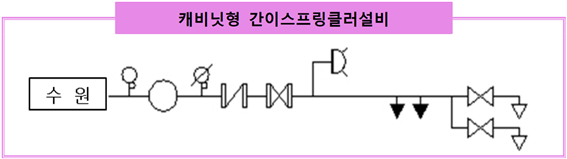

   ㈑ 캐비닛형의 가압송수장치에 배관 및 밸브 등을 설치하는 경우

    수원 ⇒ 연성계 또는 진공계(수원이 펌프보다 높은 경우를 제외) ⇒ 펌프 또는 압력수조 ⇒ 압력계 ⇒ 체크밸브 ⇒ 개폐표시형밸브 ⇒ 2개의 시험밸브

※ 붉은색의 경우 캐비닛형 간이스프링클러설비를 제외한 가압송수장치를 설치할 것

1. 설비별 종류

스프링클러 설비는 방호대상물, 설치장소 등에 따라 폐쇄형 헤드를 사용하는 방식과 개방형 헤드를 사용하는 2가지 방식이 있다.

 ⑴ 습식

  ① 가장 일반적인 스프링클러설비로서 1차측에 가압수가 충수되어 있으며 유수검지장치로는 알람(Alarm)밸브를 사용한다.

  ② 화재가 발생하여 헤드가 개방되면 2차측의 물이 방출되며 이때 Alarm 밸브가 개방되어 1차측의 가압수가 2차측으로 유입하여 방사되는 설비이다

  ③ 작동순서 : 화재발생 → 헤드 개방 및 방수 → 2차측 배관 압력 저하 → 1차측 압력에 의해 습식밸브 내의 클래퍼 개방 → 습식밸브에 부착된 압력스위치 작동[사이렌 경보, 감시제어반(수신반) 화재표시등 점등, 감시제어반(수신반) 해당구역 밸브개방 표시등 점등] → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동

 ⑵ 건식

  ① 주로 난방이 되지 않는 대공간에 설치하는 스프링클러설비로서 1차측에는 가압수가 2차측에는 Air-compressor를 이용한 압축공기가 충전되어 있으며 유수검지장치는 건식(Dry)밸브를 사용한다.

  ② 화재가 발생하여 헤드가 개방되면 2차측 압축공기가 방출되며 이때 건식밸브가 개방되어 1차측의 가압수가 2차측으로 유입하여 방사되는 설비이다

  ③ 작동순서 : 화재발생 → 헤드 개방 및 압축공기(또는 축압된 질소가스) 방출 → 2차측 공기압력 저하 → 1차측 압력에 의해 건식밸브 내의 클래퍼 개방[급속개방기구(엑셀레이터) 작동으로 클래퍼의 빠른 개방] → 1차측 가압수의 2차측으로 유수 및 헤드로 방수 and 건식밸브에 부착된 압력스위치 작동[사이렌 경보, 감시제어반(수신반) 화재표시등 점등, 감시제어반(수신반) 해당구역 밸브개방 표시등 점등] → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동

 ⑶ 준비작동식

  ① 난방이 되지 않는 옥내에 설치하는 스프링클러설비로서 1차측에는 가압수가 2차측에는 대기압 상태로 폐쇄형 헤드가 설치되어 있으며 일제개방밸브로는 준비작동식(Preaction)밸브를 사용한다.

  ② 화재가 발생하면 먼저 교차회로 감지기 동작에 의해 Solenoid밸브가 기동되고 이로 인하여 pre-action밸브가 개방되면 1차측의 가압수가 2차측으로 유입된다. 이후 헤드가 열에 의해 개방되면 유입된 물이 방사되는 설비이다.

  ③ 작동순서 : 화재발생 → 교차회로 방식의 A감지기 or B감지기 작동[경종 또는 사이렌 경보, 감시제어반(수신반) 화재표시등 점등] → 실제 화재의 경우 교차회로 감지기 두 개(A감지기 and B감지기) 모두 작동 → 준비작동식밸브에 부착된 전자밸브(솔레노이드밸브) 작동 → 중간챔버에 채워져 있던 물이 전자밸브 개방으로 배수(감압) → 1차측 가압수가 2차측으로 이동하여 폐쇄형 헤드 인근까지 도달 및 준비작동식밸브에 부착된 압력스위치 작동(수신반에서 해당구역 밸브개방 표시등 점등) → 감열에 의한 폐쇄형 헤드 개방 → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동

 ⑷ 부압식

  ① 2차측 배관내의 압력을 부압(진공)상태로 유지시키는 구조로 스프링클러 헤드의 파손이나 배관의 누수 등과 같은 화재가 아닌 오동작 시에는 2차측 소화수가 진공상태로서 수손피해를 방지할 수 있다.

  ② 화재가 발생하면 먼저 감지기 동작에 의해 2차측 진공 제어부에 의해 진공상태를 해지하여 부압수가 가압수로 전환되게 된다. 이후 제어반은 pre-action밸브의 기동밸브를 개방하고 헤드개방에 따라 가압수가 화재구역에 방수되어 소화하는 시스템이다.

  ③ 작동순서 : 화재발생 → 해당구역 감지기 작동[경종 또는 사이렌 경보, 감시제어반(수신반) 화재표시등 점등] → 부압제어부의 설정으로 2차측 부압에서 정압으로 전환(부압수에서 가압수로 전환) → 감열에 따른 헤드 개방 → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동

 ⑸ 일제살수식

  ① 초기화재에 신속하게 대처하여야 하는 장소에 설치하는 스프링클러설비로서 1차측에는 가압수가 2차측에는 대기압상태로 개방형헤드가 설치되어 있으며 일제개방밸브로는 일제살수식(Deluge)밸브를 사용한다.

  ② 화재가 발생하면 먼저 교차회로 감지기 동작에 의해 Solenoid밸브가 기동되고 이로 인하여 Deluge 밸브가 개방되면 1차측의 가압수가 2차측으로 유입되어 해당 방호구역의 전헤드에서 방사되는 설비이다.

  ③ 작동순서 : 화재발생 → 교차회로 방식의 A감지기 or B감지기 작동[경종 또는 사이렌 경보, 감시제어반(수신반) 화재표시등 점등] → 실제 화재의 경우 교차회로 감지기 두 개(A감지기 and B감지기) 모두 작동 → 일제개방밸브에 부착된 전자밸브(솔레노이드밸브) 작동 → 중간챔버에 채워져 있던 물이 전자밸브 개방으로 배수(감압) → 1차측 가압수가 2차측으로 이동하여 모든 개방형 헤드에서 소화수가 방출 → 배관 내 압력저하로 기동용수압개폐장치(압력챔버)에 부착된 압력스위치 작동 → 펌프 기동

   ▷ 일제살수식 설비는 방호구역이 1개일 경우는 일제개방밸브로 Preaction밸브를 사용하며, 방호구역이 2개 이상일 경우는 주관에 알람밸브를 설치하고 각 구역별로 일제개방밸브인 델류지밸브(일명AUTO 밸브)를 설치한다.

   ▷ 유수검지장치의 용어검토

스프링클러 설비에서 유수검지장치란 패들형스위치를 포함하도록 개정하였으며, 본체 내의 유수현상을 자동적으로 검지하여 신호 또는 경보를 발하는 장치로 정의하고 있다.

  ※ SVP : Supervisory panel

 슈퍼비조리패널은 준비작동식(일제살수식)밸브의 수동조작장치이며, 교차회로 방식의 화재감지 전에 밸브를 동작시킬 수 있는 장치이다. 여기에는 자체 고장을 알리는 경보장치가 설치되어 있으며 준비작동식밸브에 부착된 솔레노이브밸브(전자밸브)를 개방시켜 중간챔버의 감압으로 준비작동식(일제살수식)밸브를 작동시키는 장치이며, “수동조작함”이라고도 한다.

2. 설비별 적응성

3. 설비별 장단점

1. 피난계단 및 특별피난계단의 개념

 ⑴ 피난계단

  ① 구조 : 건축물의 내부 다른 부분과 방화구획된 구조로 계단실로 화염 및 연기유입을 차단한 직통계단

  ② 피난 동선 : 옥내 → 계단실 → 피난층

 ⑵ 특별피난계단

  ① 구조 : 건축물의 내부 다른 부분과 방화구획 및 계단실과 옥내 사이에 노대 또는 부속실을 설치한 직통계단으로 피난계단보다 높은 피난 안전성을 확보

  ② 피난 동선 : 옥내 → 노대 또는 부속실 → 계단실 → 피난층

2. 피난계단 및 특별피난계단의 설치대상
