2024년도 소방안전관리자 실무능력평가 문제2(스프링클러설비)

 주펌프 기동점, 정지점 문제의 경우 일부 시중에 판매되는 문제집에서 최근 법이 바뀌어서(바뀐적 없음) 주펌프 정지점은 “양정 × 1.4”를 해야한다고 주장하고 이를 많은 분들이 사실로 받아들이고 있는데 해당 내용을 주장하는 사람의 경우에 소방시설에 대한 지식이 별로 없고 현장 경험(주펌프 셋팅 등)도 전혀 없는 사람이다. 정확한 근거도 없이 그냥 최근 소방법이 바뀌었다는 어처구니 없는 주장에 대해서 계속해서 믿고 있는 분들은 아래의 주펌프 정지점이 왜 “양정 × 1.4”와 상관없는지에 대한 내용을 기술하였으니 확인하고 문제들을 봐주었으면 한다. 참고로 아래 문제들은 한국소방안전원 실제 실무능력평가 문제이며 개인적으로 지문 변경 등을 하지 않았으므로 주펌프 정지점을 “양정 × 1.4”로 구하게 되면 해당 문제들의 답은 없게 된다.

https://allsobang.tistory.com/312

주펌프 자동정지 및 수동정지 설정방법(RANGE 값 적용)

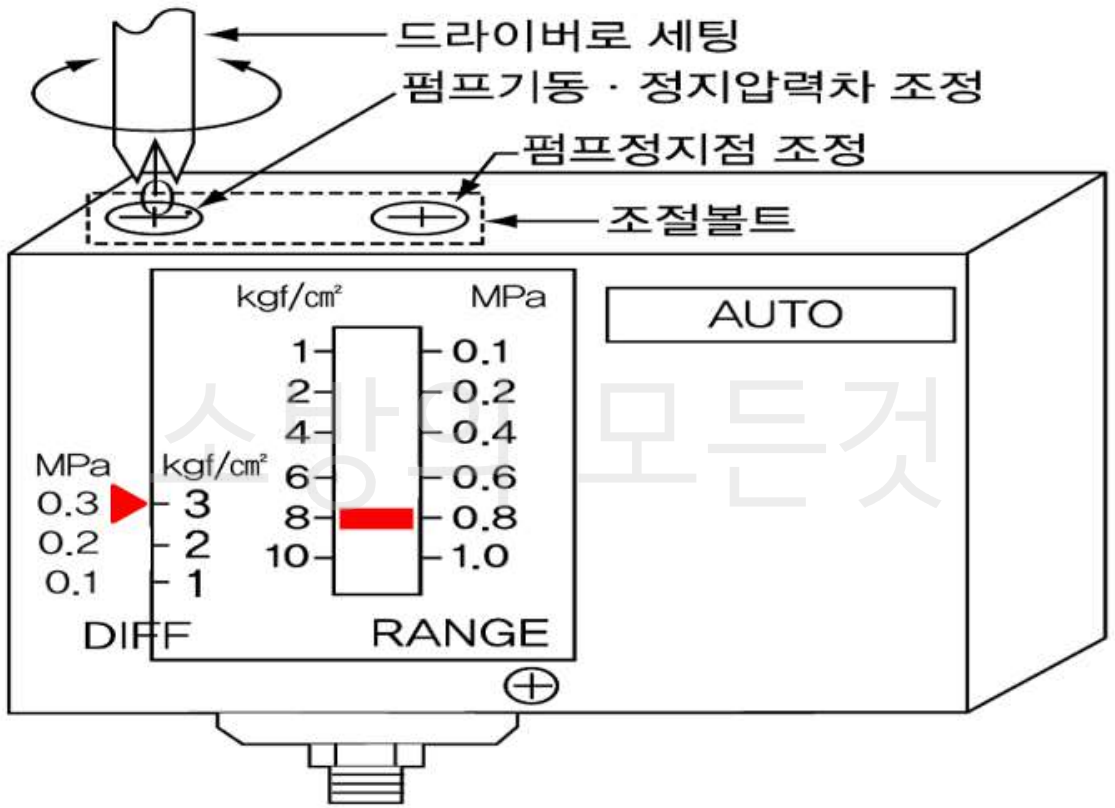

1. 다음 압력스위치 그림에서 기동점 셋팅 값으로 옳은 것은?

① 0.1MPa

② 0.3MPa

③ 0.5MPa

④ 0.8MPa

[해설]

⑴ 그림상에서 펌프의 정지점(RANGE)은 0.8MPa이고 DIFF점이 0.3MPa이다.

⑵ 펌프의 기동점(기동압력)은 “정지점(RANGE) - DIFF점”이므로 “0.8MPa – 0.3MPa”은 0.5MPa이 된다.

답) 3번



2. 다음 그림에 대한 설명으로 옳은 것은?

① 펌프의 정지점은 0.7MPa이다.

② 펌프의 기동점은 0.7MPa이다.

③ 펌프의 정지점은 0.1MPa이다.

④ 펌프의 기동점은 0.1MPa이다.

[해설]

⑴ 그림상에서 펌프의 정지점(RANGE)은 0.7MPa이고 DIFF점이 0.1MPa이다.

⑵ 펌프의 기동점(기동압력)은 “정지점(RANGE) - DIFF점”이므로 “0.7MPa – 0.1MPa”은 0.6MPa이 된다.

답) 1번

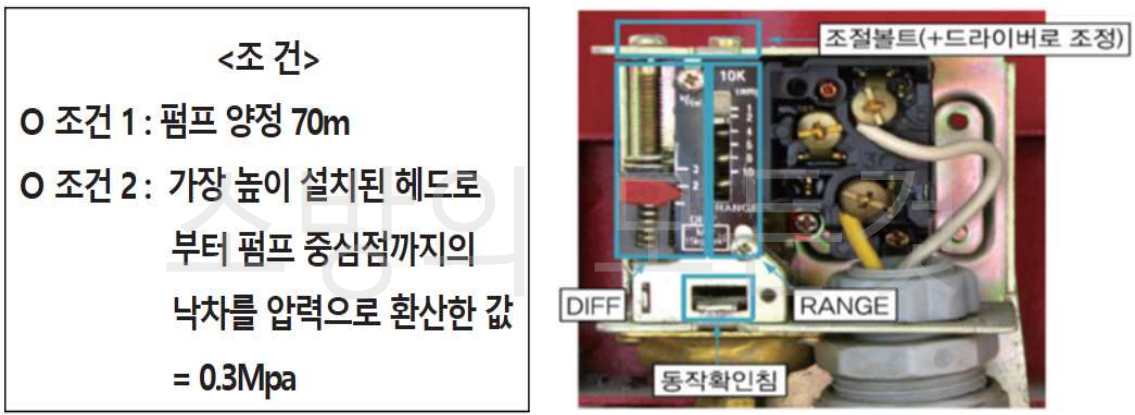

3. 다음 조건을 기준으로 스프링클러설비의 주펌프 압력스위치의 설정값으로 옳은 것은?(단, 압력스위치의 단자는 고정되어 있으며, 옥상수조는 없다.)

① RANGE : 0.7MPa, DIFF : 0.3MPa

② RANGE : 0.3MPa, DIFF : 0.7MPa

③ RANGE : 0.7MPa, DIFF : 0.25MPa

④ RANGE : 0.7MPa, DIFF : 0.2MPa

[해설]

⑴ 주펌프의 정지점(Range) : 주펌프 양정(70m) = 0.7MPa

⑵ 주펌프의 기동점(옥상수조가 없는 경우 옥상 수조로부터 낙차압 무시)

→ 자연낙차압 + K(옥내소화전의 경우 0.2MPa, 스프링클러의 경우 0.15MPa) 이므로 주펌프의 기동점은 “자연낙차압(0.3MPa) + K(0.15MPa) = 0.45MPa” 이다.

⑶ 따라서, 주펌프의 DIFF : 0.7MPa(주펌프의 정지점) - 0.45MPa(주펌프 기동점) = 0.25MPa

답) 3번

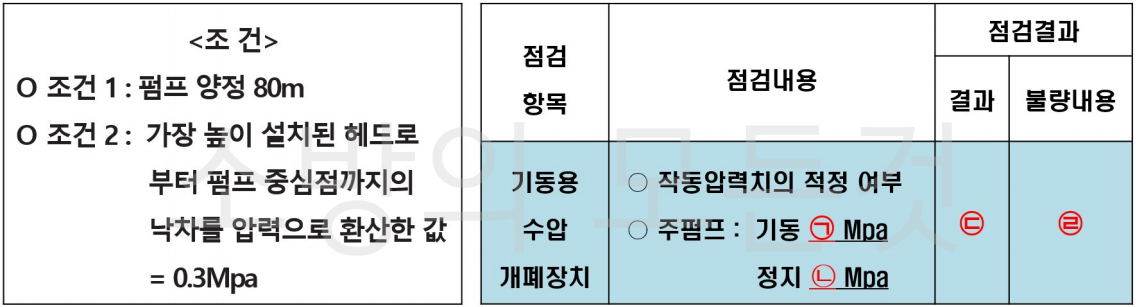

4. 다음 조건을 보고 점검 결과 작성(㉠ ~ ㉣ 순)한 것으로 옳은 것은?(단, 압력스위치의 단자는 고정되어 있으며, 옥상수조는 없다)

① 0.3MPa, 0.8MPa, O, 기동 압력 미달

② 1.1MPa, 0.8MPa, X, 없음

③ 0.45MPa, 0.8MPa, O, 없음

④ 1.1MPa, 0.3MPa, X, 기동 압력 미달

[해설]

⑴ 주펌프의 정지점(Range) : 주펌프 양정(80m) = 0.8MPa

⑵ 주펌프의 기동점(옥상수조가 없는 경우 옥상 수조로부터 낙차압 무시)

→ 자연낙차압 + K(옥내소화전의 경우 0.2MPa, 스프링클러의 경우 0.15MPa) 이므로 주펌프의 기동점은 “자연낙차압(0.3MPa) + K(0.15MPa) = 0.45MPa” 이다.

⑶ 따라서, 주펌프 기동점(㉠)은 “0.45MPa”, 주펌프 정지점(㉡)은 “0.8MPa”, 점검결과(㉢)는 “O”, 점검결과 불량내용(㉣)은 “없음” 이다.

답) 3번

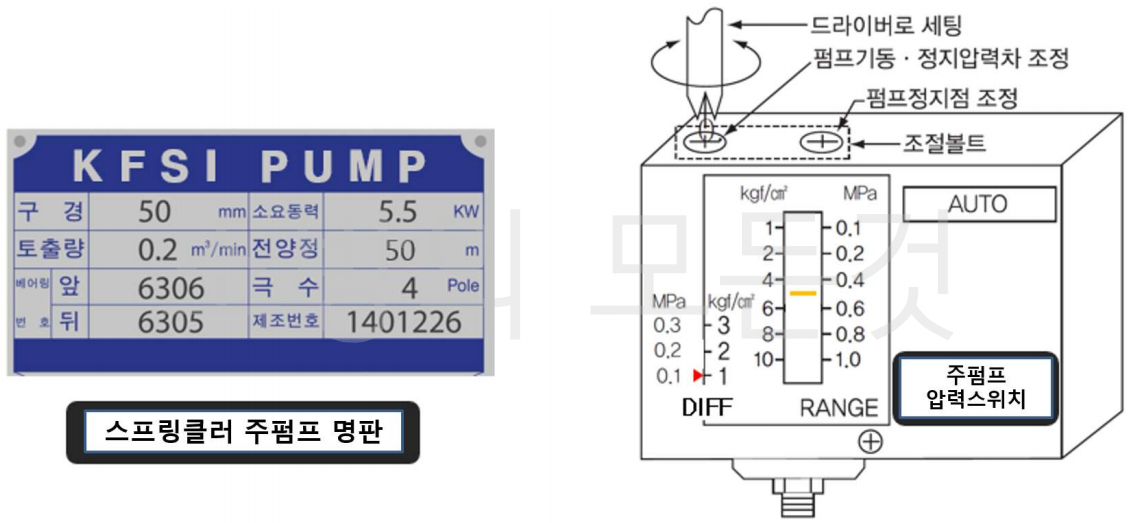

5. 스프링클러설비의 압력챔버에서 주펌프 압력스위치를 나타낸 것이다. 그림에 대한 설명으로 옳지 않은 것은?(단, 옥상수조는 설치되어 있지 않다)

① 충압펌프의 정지점은 0.5MPa이다.

② 가장 높이 설치된 헤드로부터 펌프 중심점까지의 낙차는 35m이다.

③ 주펌프의 기동점은 0.4MPa이다.

④ 주펌프의 기동점은 충압펌프의 기동점보다 0.05MPa 낮게 설정해야 한다.

[해설]

⑴ 충압펌프의 정지점

 ⒜ 충압펌프는 주펌프 기동점 및 정지점 범위 내에 있도록 설정한다.

 ⒝ 주펌프 기동점 < 충압펌프 기동점, 정지점 ≤ 주펌프 정지점

 ⒞ 충압펌프 정지점은 주펌프보다 같거나 낮게(0.05MPa~0.1MPa) 설정한다.

  ※ 대부분의 현장에서 충압펌프와 주펌프는 동일한 전양정의 펌프를 사용하므로 주펌프의 양정값이 충압펌프의 양정값으로 생각해도 된다. 또한 충압펌프 정지점과 주펌프 정지점을 같게 하여도 주펌프에만 자기유지회로를 설치하여 충압펌프는 정지점에서 자동 정지가 되지만 주펌프의 경우에는 한번 기동되면 배관 내(압력챔버 내)의 압력이 정지점(양정값)에 도달하더라도 자동으로 정지되지 않고 계속해서 기동이 유지되므로 수동정지 기준(2006년 12월 30일 이후 건축허가동의대상물)에 적합하게 된다.

 ⒟ 따라서, 충압펌프의 정지점은 주펌프 정지점인 양정값 50m와 같은 값인 0.5MPa로 설정이 가능하다.

⑵ 스프링클러설비 주펌프 명판에 전양정이 50m이므로 주펌프 압력스위치 상에 RANGE(정지점) 값은 0.5MPa이며 DIFF값이 0.1MPa이므로 주펌프의 기동점은 “RANGE(0.5MPa) - DIFF(0.1MPa) = 0.4MPa”이다.

⑶ 주펌프 기동점은 충압펌프의 기동점보다 0.05MPa 정도 낮게 설정하여 충압펌프가 기동된 후 배관 내(압력챔버 내) 압력이 더욱 감소하는 경우에 주펌프가 기동될 수 있도록 한다.

⑷ “주펌프 기동점 = 자연낙차압 + K(옥내소화전일 경우 0.2MPa, 스프링클러

일 경우에는 0.15MPa)”이므로 “자연낙차압 = 주펌프 기동점(0.4MPa) - K(0.15MPa) = 0.25MPa”이므로 가장 높이 설치된 헤드로부터 펌프 중심점까지의 낙차(자연낙차압)는 25m(0.25MPa)이다.

답) 2번

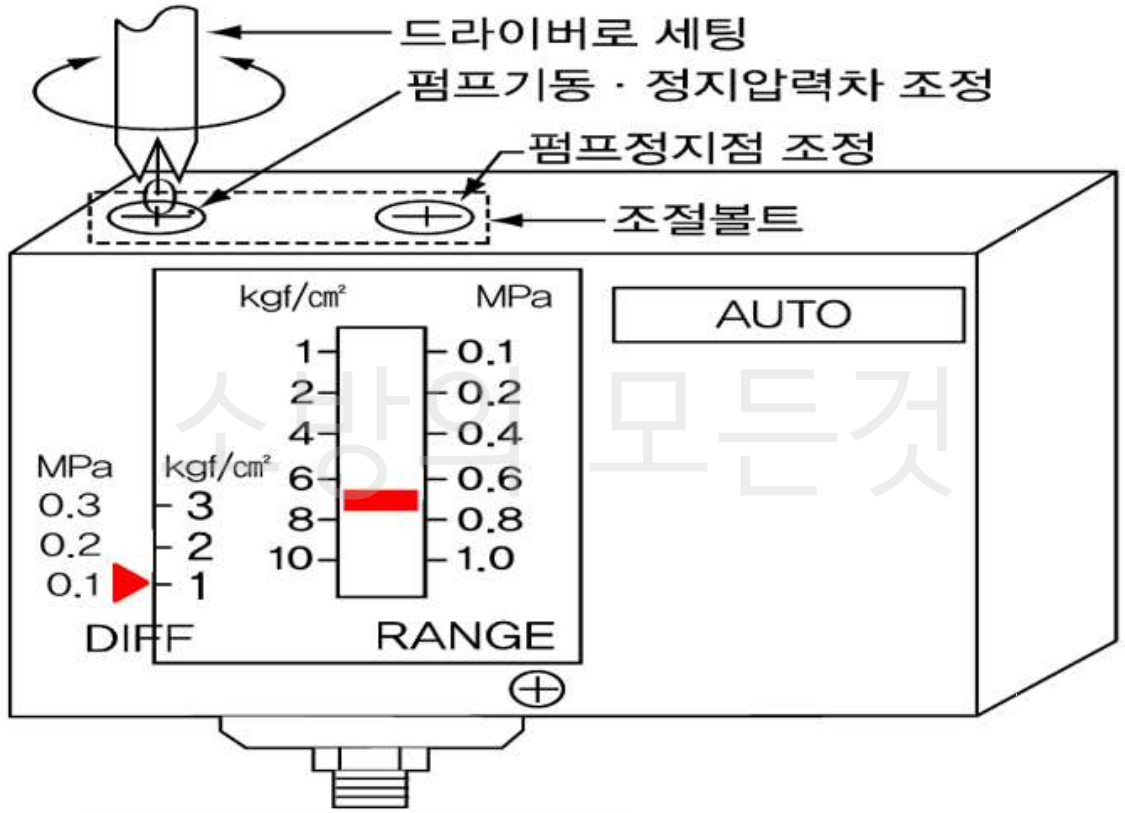

6. 다음 조건과 같이 주펌프의 압력스위치를 조정하였다. 이에 대한 설명으로 옳은 것은?

① 펌프의 정지압력은 0.6MPa로 정상이나, 기동압력이 0.4MPa로 설정이 되어있어 DIFF값을 0으로 설정해야 한다.

② 펌프의 기동압력은 0.2MPa로 정상이다.

③ RANGE값을 0.8MPa로 조절해야 한다.

④ 기동압력과 정지압력이 모두 정상이다.

[해설]

⑴ 주펌프의 정지압력(Range) : 주펌프 양정(80m) = 0.8MPa

⑵ 주펌프의 기동점(기동압력)

→ 자연낙차압 + K(옥내소화전의 경우 0.2MPa, 스프링클러의 경우 0.15MPa) 이므로 주펌프의 기동점(기동압력)은 “자연낙차압(0.45MPa) + K(0.15MPa) = 0.6MPa” 이다.

⑶ 따라서, 지문 중에서 “RANGE값을 0.8MPa로 조절해야 한다.”만 옳다.

답) 3번

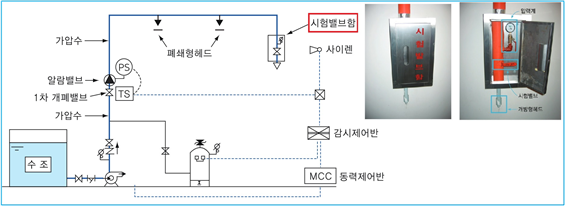

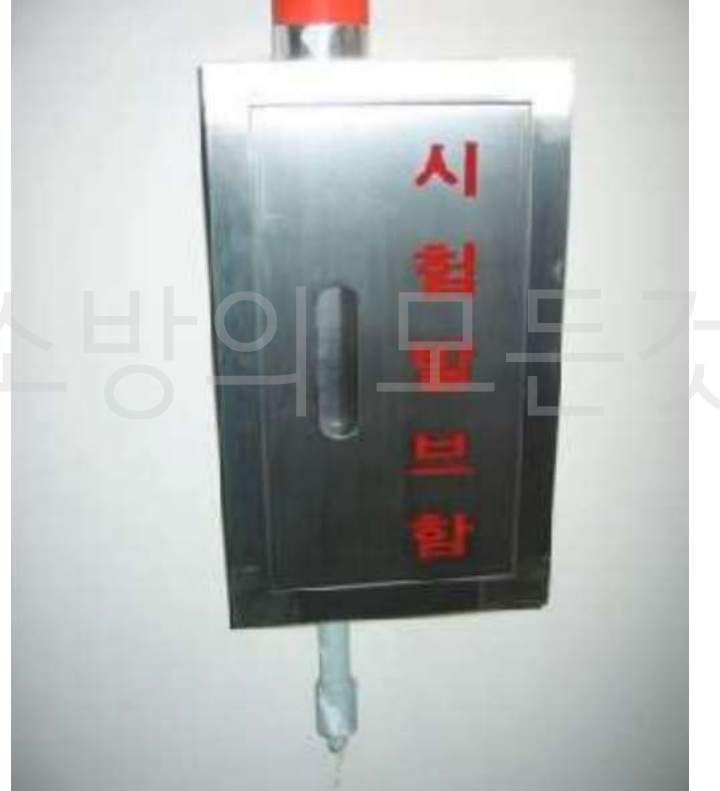

7. 사진의 밸브함을 열어 밸브 개방 시 측정되야 할 정상 압력(MPa) 범위로 옳은 것은?

① 0.1~1.2

② 0.17~0.7

③ 0.25~0.7

④ 0.7~0.98

[해설] 설비별 법적 방수압력 및 방수량

⑴ 개방된 스프링클러 헤드 1개당 방수압력 및 방수량

 ⒜ 방수압력 : 0.1MPa 이상 1.2MPa 이하

 ⒝ 방수량 : 80L/min 이상

⑵ 옥내소화전설비 방수압력 및 방수량

 ⒜ 방수압력 : 0.17MPa 이상 0.7MPa 이하

 ⒝ 방수량 : 130L/min 이상

⑶ 옥외소화전설비 방수압력 및 방수량

 ⒜ 방수압력 : 0.25MPa 이상 0.7MPa 이하

 ⒝ 방수량 : 350L/min 이상

⑷ 축압식 소화기 정상압력 : 압력계의 지침이 녹색(0.7MPa ~0.98MPa)을 가르키면 정상이다.

답) 1번

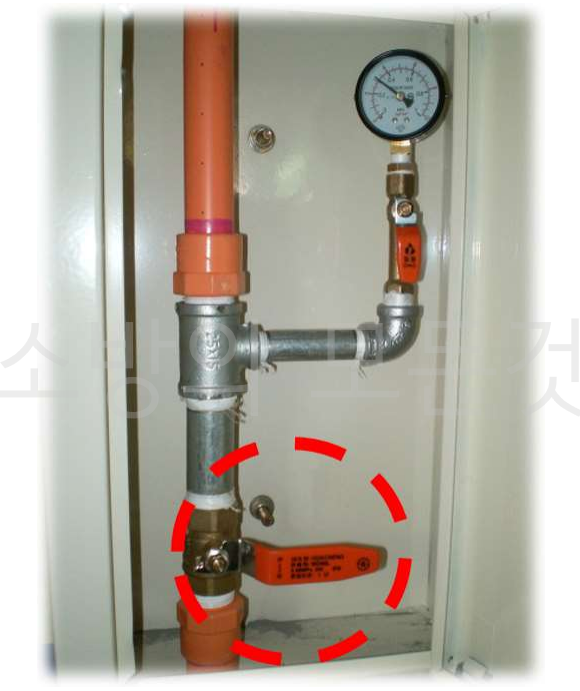

8. 그림의 밸브를 작동 시켰을 때 확인해야 할 사항으로 옳지 않은 것은?

① 펌프 작동상태

② 감시제어반 밸브개방표시등

③ 음향장치 작동

④ 방출표시등 점등

[해설] 시험밸브 개방에 따른 확인 사항

⑴ 시험밸브 개방하여 가압수 배출

⑵ 알람밸브 2차측 가압수 배출에 따른 압력이 저하되어 클래퍼 개방(작동)

⑶ 클래퍼의 개방으로 시트링홀에 물이 들어가 압력스위치의 접점 접촉으로 감시제어반(수신반)에 신호 송출

⑷ 감시제어반(수신반) 화재표시등 점등 확인, 해당구역 밸브개방 표시등 점등 확인, 해당 방호구역의 음향장치(사이렌) 작동 확인

⑸ 소화펌프 자동기동 여부 확인

⑹ 방출표시등은 가스계소화설비에서 가스약제 방출 시 방출된 가스약제의 일부가 압력스위치의 버튼을 튀어나오게 하며(접점신호에 따라 감시제어반에 신호 송출) 신호를 받은 감시제어반(수신반)은 방호구역 출입구 상단에 설치된 방출표시등을 점등시켜 해당 방호구역으로 사람이 들어가지 못하도록 하는 장치이다. 따라서, 스프링클러설비의 시험밸브 작동(개방)에는 관련이 없는 사항이다.

답) 4번

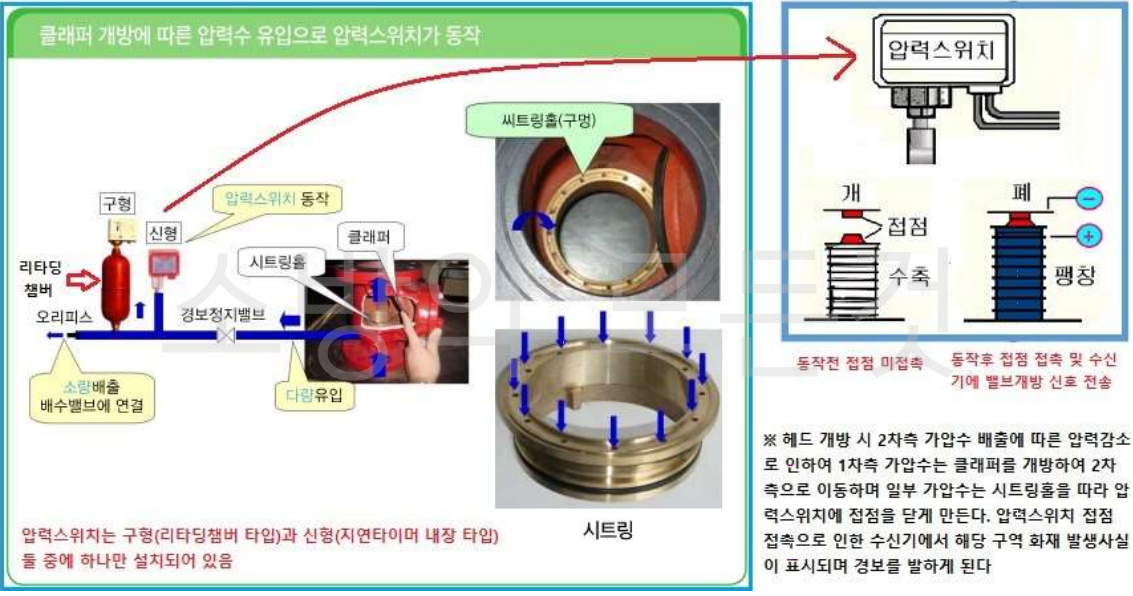

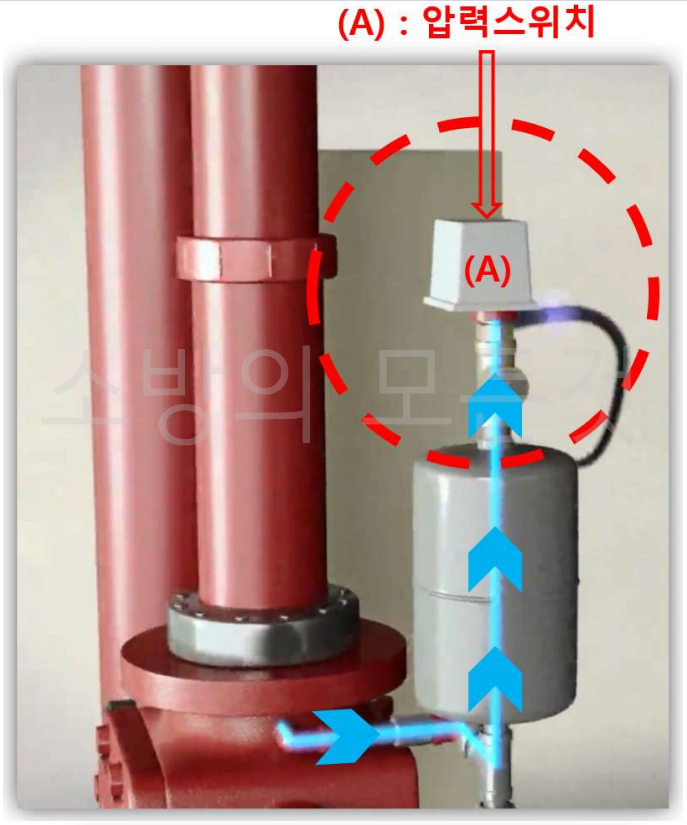

9. 그림의 밸브 및 배관으로 물이 흘러 (A)로 들어갔을 경우 발생될 수 있는 현상으로 옳지 않은 것은?

① 화재감지기 점등

② 밸브개방표시등 점등

③ 싸이렌 동작

④ 화재표시등 점등

[해설]

⑴ 해당 그림은 리타딩챔버가 부착된 압력스위치이며 클래퍼 개방에 따른 압력스위치 접점 접촉으로 수신반(감시제어반)에 신호가 송출되게 되면, 수신반(감시제어반)에서는 화재표시등 점등, 밸브개방표시등 점등 및 해당 구역의 싸이렌이 동작된다.

⑵ 화재감지기 점등은 압력스위치의 접점 접촉과 관련이 없다.

답) 1번

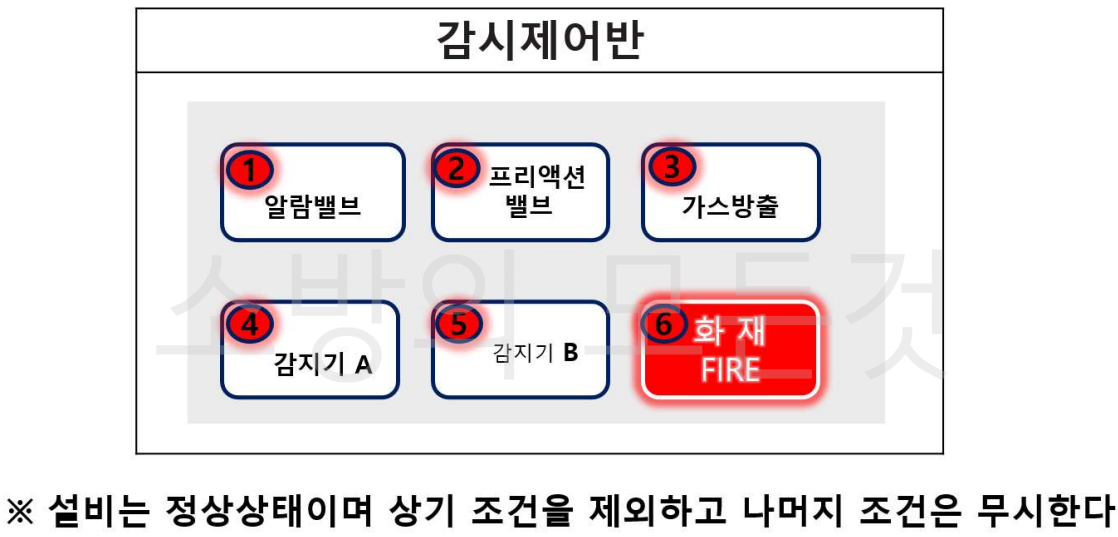

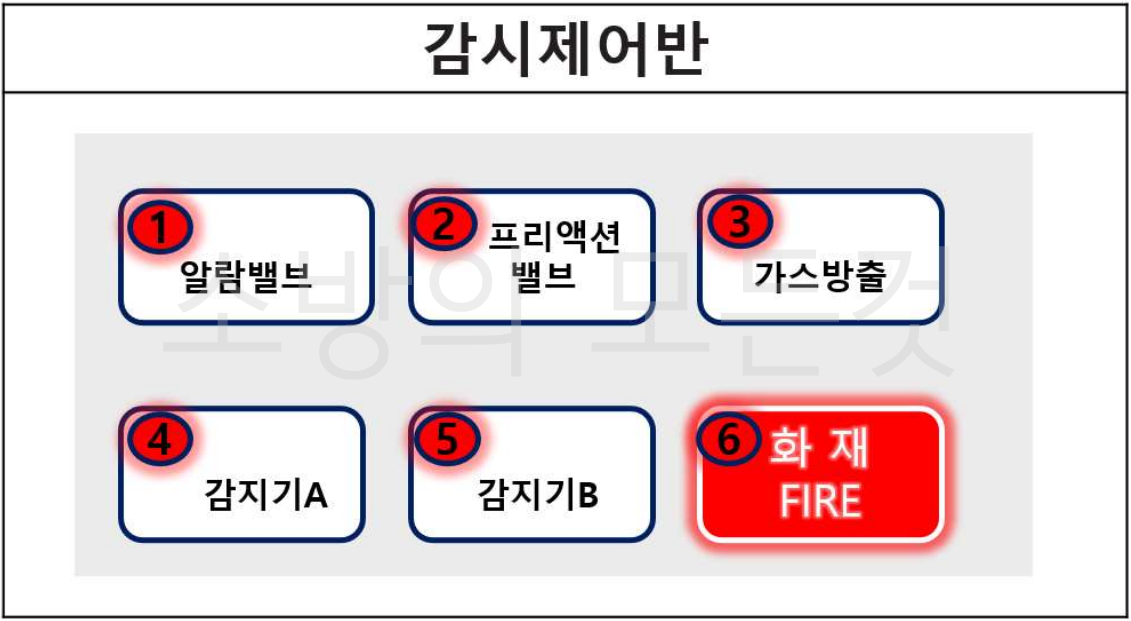

10. 습식 스프링클러설비 시험밸브 개방 시, 감시제어반의 표시등이 점등되어야 할 것으로 올바르게 짝지어진 것은?(단, 주어지지 않은 조건은 무시한다)

① 1, 6

② 2, 3

③ 3, 4

④ 4, 5

[해설]

⑴ 습식스프링클러설비의 시험밸브 개방 시 클래퍼가 열리고 시트링홀에 물이 들어가 압력스위치의 접점 접촉으로 수신반(감시제어반)에 신호를 송출하게 된다.

⑵ 수신반에서는 화재표시등(6번)이 점등되고, 해당구역 알람밸브개방 표시등(1번)이 점등된다.

⑶ 습식스프링클러설비의 압력스위치가 동작(접점 접촉)되면 알람밸브등

(습식밸브등)이 점등되고 준비작동식스프링클러설비의 압력스위치가 동작(접점 접촉)되면 프리액션밸브등(준비작동식밸브등)이 점등된다.

답) 1번

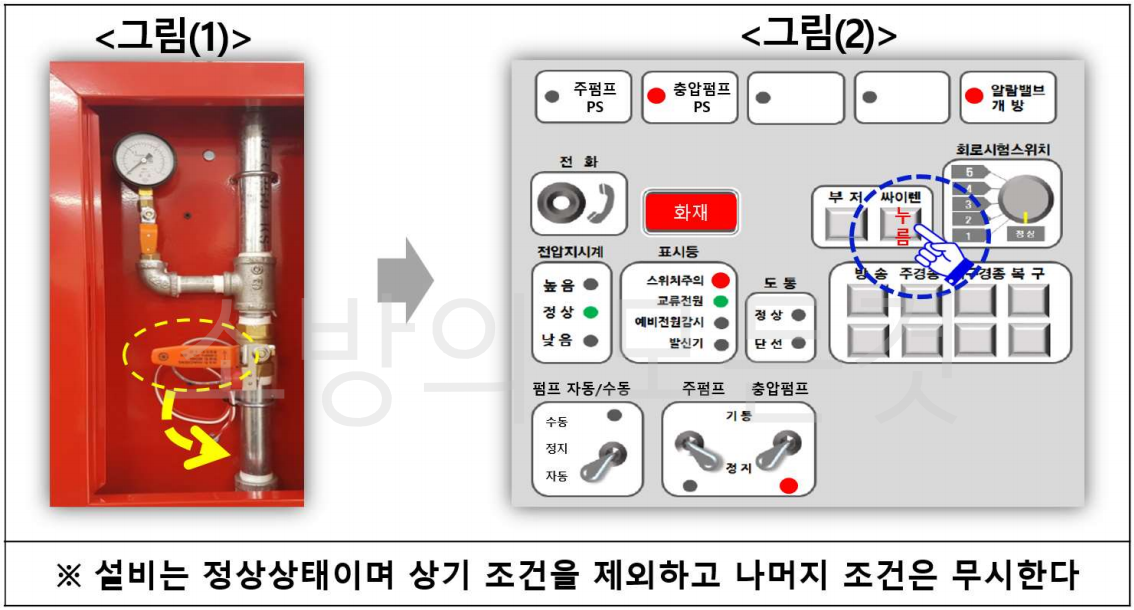

11. 그림(1)의 밸브를 노란색 방향으로 내렸을 때 그림(2)와 같이 감시제어반에 표시되었다. 감시제어반 상태에 대한 설명으로 옳은 것은?

① 주펌프 및 충압펌프는 정상적으로 동작하고 있다.

② 설비 동작을 알리는 싸이렌이 울리고 있다.

③ 감시제어반에서 설비 동작을 알리는 부저가 울리고 있다.

④ 밸브를 정상적인 위치로 변환하면 스위치주의등이 소등된다.

[해설]

⑴ 그림(2)에서 주펌프 기동표시등은 소등되어 있고 충압펌프 기동표시등이 점등되어 있으므로 충압펌프만 정상적으로 동작하고 있다.

⑵ 싸이렌 버튼을 누른 상태에서는 설비가 동작되더라도 싸이렌이 울리지 않게 된다.

⑶ 주펌프 또는 충압펌프가 기동되고 부저 버튼이 눌러진 상태가 아니라면 감시제어반(수신반)에서 부저가 울리게 된다. 따라서, 충압펌프가 기동된 상태이며 부저 버튼이 눌러진 상태가 아니므로 감시제어반에서 설비 동작(충압펌프 동작)을 알리는 부저가 울리게 된다.

⑷ 그림(1)의 밸브를 정상적인 위치로 변환하더라도 싸이렌 버튼이 눌러진 상태의 경우에는 스위치주의등이 점멸(점등과 소등인 반복)된다.

답) 3번

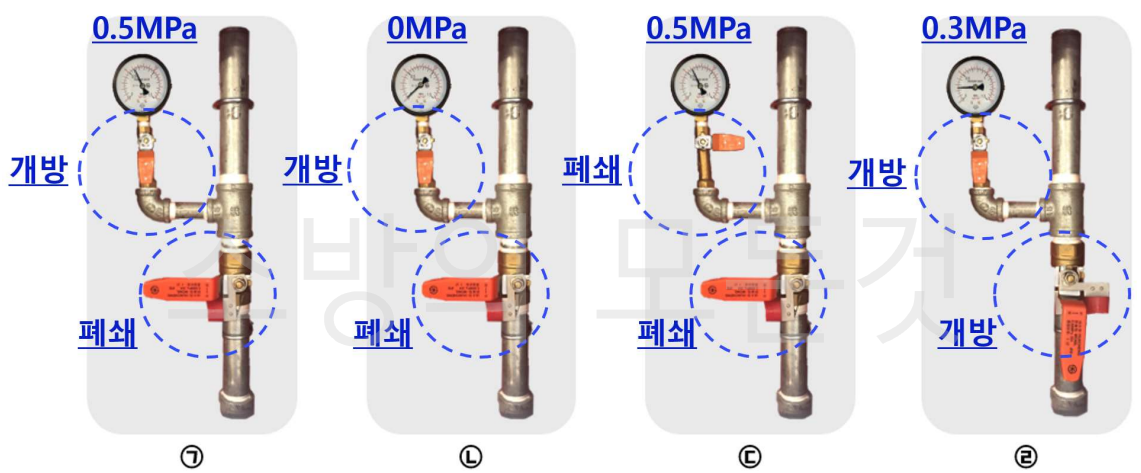

12. 습식스프링클러설비 점검을 위하여 시험밸브함을 열었을 때, 유지관리 상태(평상 시) 모습으로 옳은 것은?

① ㉠

② ㉡

③ ㉢

④ ㉣

[해설]

⑴ 압력계 밑에 부착된 개폐밸브(그림에서 상단 밸브)는 평상 시에 개방상태를 유지하여 스프링클러 배관 내의 정상압력 여부를 확인하여야 하며, 압력계 고장 등에 따른 교체 시에만 폐쇄한다. 이후 압력계를 교체한 후에는 다시 개방시켜 시험밸브 내의 압력을 확인할 수 있도록 해야 한다.

⑵ 가압수 배출을 위한 시험밸브(그림에서 하단 밸브)는 평상 시에 폐쇄상태로 관리하고 개방 시험 시에만 개방하여 감시제어반(수신반)에서 화재표시등 점등 확인, 해당 구역 밸브개방 표시등 점등 확인, 해당 방호구역의 음향장치

(사이렌) 작동 확인 및 펌프의 기동을 확인하면 된다.

⑶ 따라서, 압력계 밑에 부착된 개폐밸브는 평상 시에 개방하여 시험밸브 배관 내의 압력이 정상압력(0.1MPa 이상 1.2MPa 이하) 인지 여부를 확인해주어야 하며 가압수 배출을 위한 시험밸브는 평상 시에 폐쇄 상태로 유지관리 되어야 한다.

답) 1번

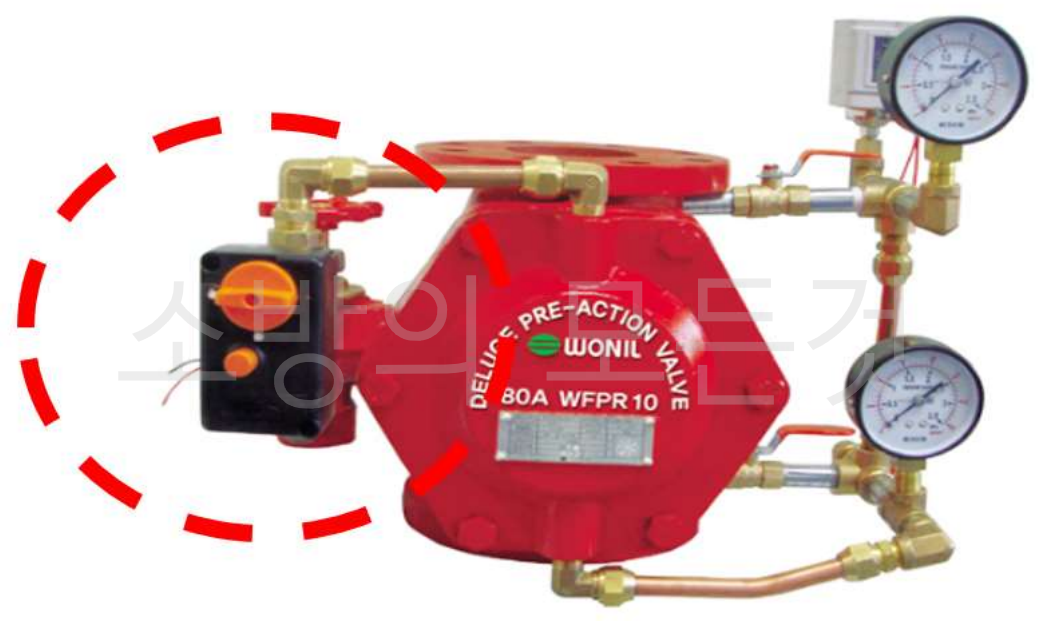

13. 다음 그림의 밸브가 개방(작동)되는 조건으로 옳지 않은 것은?

① 방화문 감지기 동작

② 수동조작함 수동조작 버튼 기동

③ 감시제어반에서 동작시험

④ 감시제어반에서 수동조작

[해설]

⑴ 그림은 준비작동식밸브(프리액션밸브)이며 빨간색 원으로 표시된 부분은 전자밸브(솔레노이드밸브)이다.

⑵ 준비작동식밸브를 작동하는 방법에는 5가지가 있다.

 ⒜ 해당 방호구역의 교차회로 감지기 2개(A감지기 and B감지기)를 감지기시험기에 의해 작동

 ⒝ 수동조작함(SVP : 슈퍼비조리판넬)의 수동조작 버튼 기동

 ⒞ 밸브 자체에 부착된 수동기동밸브 개방

 ⒟ 감시제어반에서 준비작동식밸브 수동기동스위치 작동(수동조작)

 ⒠ 감시제어반에서 동작시험 스위치 및 회로선택 스위치로 해당구역 교차회로 감지기 2개(A감지기 and B감지기)를 작동

⑶ 방화문 감지기가 동작되면 해당 감지기와 연동된 방화문(개방되어 있는 경우)만 폐쇄되고 준비작동식밸브 개방(작동)과는 관련이 없다.

답) 1번

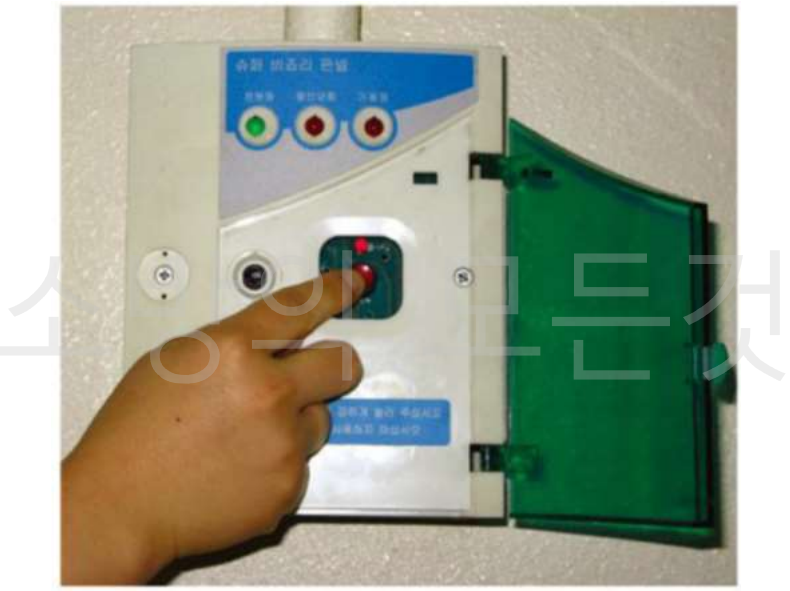

14. 그림과 같이 준비작동식 스프링클러설비의 수동조작함을 작동시켰을 때, 확인되는 사항으로 옳지 않은 것은?

① 감지기A 작동

② 감시제어반 밸브개방 표시등 점등

③ 싸이렌 또는 경종 동작

④ 펌프 동작

[해설]

⑴ 수동조작함(SVP : 슈퍼비조리판넬)의 수동조작 버튼을 누른 경우 준비작동식밸브의 전자밸브(솔레노이드밸브)가 개방되어 중간챔버의 감압으로 1차측 가압수가 2차측으로 넘어가면서 일부 가압수는 압력스위치의 접점을 접촉하게 됨에 따라 감시제어반에서는 밸브개방 표시등이 점등되고 해당 구역에서는 싸이렌 또는 경종이 동작하게 된다.

⑵ 또한 전자밸브(솔레노이드밸브)가 개방에 따라 1차측 가압수가 2차측으로 넘어가면서 압력챔버 내의 압력 감소로 인하여 펌프가 동작하게 된다.

⑶ 교차회로 감지기(감지기A, 감지기B) 중에서 감지기A의 작동은 감지기 시험기로 감지기A를 동작시키게 되면 감시제어반에서 감지기A 작동(점등)을 확인할 수 있다. 따라서, 수동조작함을 작동(버튼 누름)시키는 방식과는 관련이 없다.

답) 1번



15. 준비작동식 스프링클러설비 밸브 개방 시험 전 유수검지장치실에서 안전조치를 하려고 한다. 보기 중 안전조치 사항으로 옳은 것은?

① ㉠

② ㉡

③ ㉢

④ ㉣

[해설]

⑴ 준비작동식 스프링클러설비에서 밸브 개방 시험(준비작동식밸브를 작동하는 5가지 시험)을 하는 경우에 1차측 가압수가 2차측 폐쇄형헤드 쪽으로 넘어가지 않도록 1차측 개폐밸브는 개방상태 유지, 2차측 개폐밸브는 폐쇄하고 배수밸브(2차측 개폐밸브 이전 준비작동식 밸브 본체에 위치)를 개방한 후 시험을 실시한다.

 ※ 준비작동식밸브의 평상 시 밸브 상태인 1차측 및 2차측 개폐밸브가 개방되어 있고 배수밸브가 폐쇄된 상태에서 준비작동식 밸브 개방(작동) 시험을 하지 않는 이유는 밸브 개방 시험 종료 후에는 2차측(폐쇄형헤드 인근)으로 넘어간 물을 완전 배수하여야 하며, 만약 2차측 배관이나 헤드 쪽에 일부 물이 남아 있는 상태에서 겨울이 되면 잔류수가 있는 헤드 및 배관에서는 동파로 인한 파손의 우려가 있기 때문이다. 따라서, 준비작동식 밸브의 개방 시험을 하는 경우에는 2차측 폐쇄형헤드 쪽으로 물을 넘기지 않고 2차측 개폐밸브를 폐쇄한 후 2차측 개폐밸브 이전에 부착된 배수밸브를 개방하여 배수밸브 쪽으로 1차측 가압수가 넘어가는지 확인하는 방법으로 시험을 실시한다.

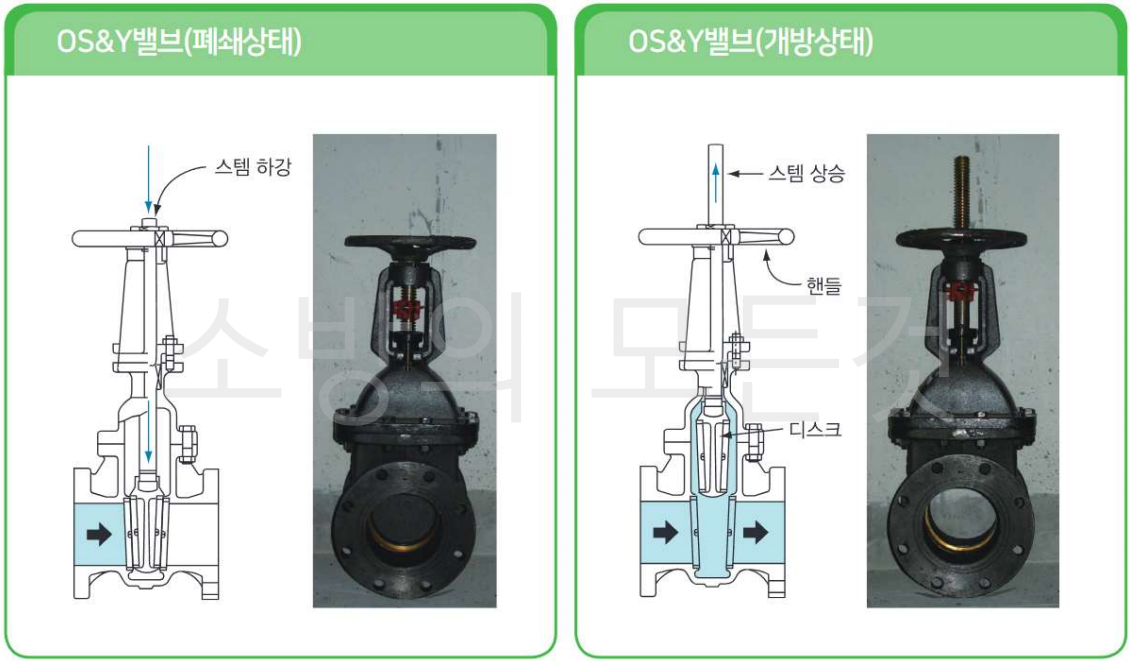

⑵ 개폐밸브 중 OS&Y밸브의 개방 및 폐쇄 상태에 따른 스템 변화

⑶ 따라서, 1차측 개폐밸브가 개방상태인 경우와 2차측 개폐밸브가 폐쇄상태인 경우는 “㉣”이다.

답) 4번



16. 준비작동식 스프링클러설비 수동조작함(SVP) 스위치를 누를 경우 다음 감시제어반의 표시등이 점등되어야 할 것으로 올바르게 짝지어진 것은?(단, 주어지지 않은 조건은 무시한다)

① 4, 6

② 2, 3

③ 2, 6

④ 1, 6

⑴ 준비작동식 스프링클러설비의 수동조작함(SVP) 스위치를 누를 경우 전자밸브(솔레노이드밸브)가 개방되어 중간챔버가 감압 되고 1차측 가압수가 2차측으로 넘어가게 되는데 2차측으로 넘어간 일부 가압수는 압력스위치 접점을 접촉하게 하여 수신반(감시제어반)에 신호를 송출하게 된다.

⑵ 수신반에서는 화재표시등(6번)이 점등되고, 해당 구역 프리액션밸브 개방 표시등(2번)이 점등된다.

⑶ 습식스프링클러설비의 압력스위치가 동작(접점 접촉)되면 알람밸브등

(습식밸브등)이 점등되고 준비작동식스프링클러설비의 압력스위치가 동작(접점 접촉)되면 프리액션밸브등(준비작동식밸브등)이 점등된다.

답) 3번

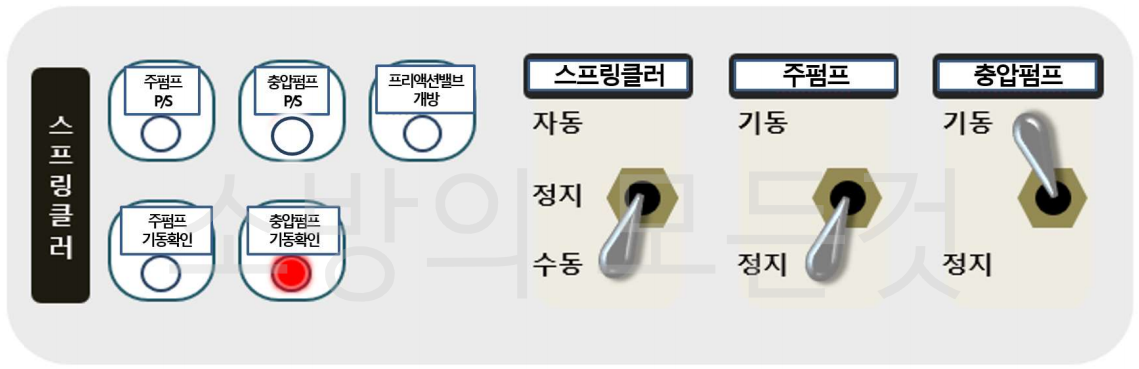

17. 아래 그림은 준비작동식 스프링클러설비가 설치되어 있는 감시제어반이다. 감시제어반에서 펌프를 수동기동 했을 경우, 그림에 대한 설명으로 옳지 않은 것은?

① 주펌프는 기동하지 않는다.

② 감시제어반에서 부저가 울리고 있다.

③ 프리액션밸브는 개방되지 않았다.

④ 1차측 배관에서 2차측 배관으로 물이 공급되고 있다.

[해설]

⑴ 감시제어반에서 스프링클러 선택스위치는 “수동” 위치에 있고 충압펌프스위치를 “기동” 위치로 전환하여 충압펌프만 수동기동을 하였다. 따라서, 충압펌프 기동확인등만 점등된 상태이다.

⑵ 주펌프스위치가 “정지” 위치이므로 주펌프는 기동하지 않는다.

⑶ 주펌프 또는 충압펌프가 기동되는 경우 감시제어반에서 부저가 울리게 된다.

⑷ 프리액션밸브 개방등이 소등된 상태이므로 프리액션밸브는 개방되지 않았다.

⑸ 프리액션밸브가 개방되지 않았다는 것은 1차측 배관에서 2차측 배관으로 물이 공급되지 않고 있다는 뜻이다.

답) 4번

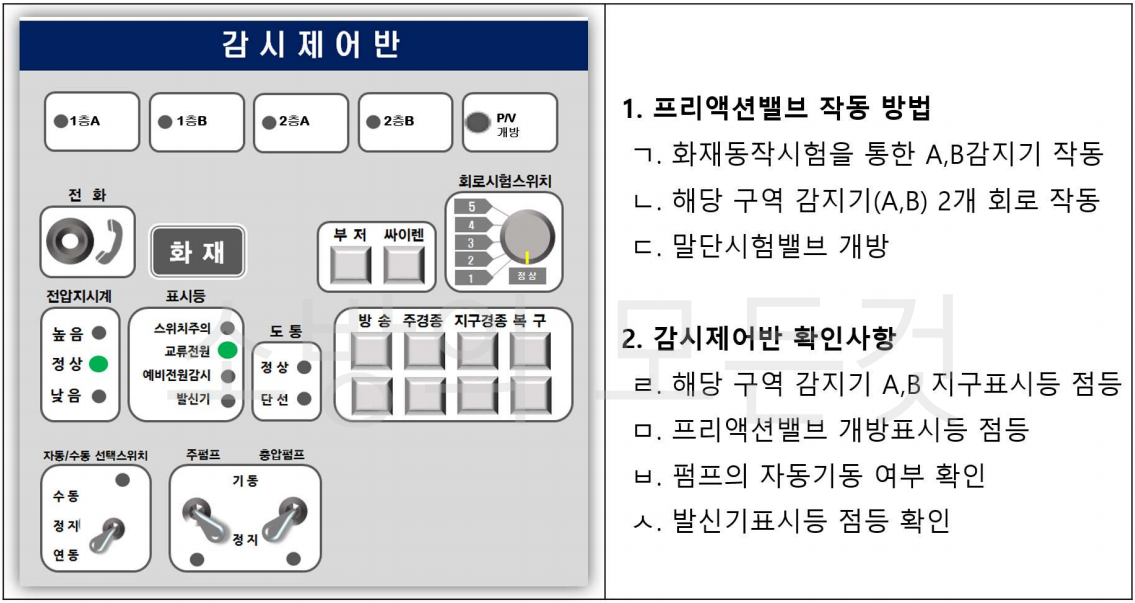

18. 작동점검 중 프리액션밸브 점검 시 밸브 작동 방법과 감시제어반에서 확인되는 사항 중 옳은 것을 있는 대로 고른 것은?

① ㄱ, ㄴ, ㄹ, ㅁ, ㅅ

② ㄱ, ㄷ, ㄹ, ㅁ, ㅅ

③ ㄱ, ㄴ, ㄹ, ㅁ, ㅂ

④ ㄱ, ㄴ, ㄷ, ㄹ, ㅁ

[해설]

⑴ 준비작동식밸브(프리액션밸브) 작동(5가지 중 1가지에 의해 작동)

 ⒜ 해당 방호구역의 교차회로 감지기 2개(A감지기 and B감지기)를 감지기시험기에 의해 작동

 ⒝ 수동조작함(SVP : 슈퍼비조리판넬)의 수동조작스위치 작동

 ⒞ 밸브 자체에 부착된 수동기동밸브 개방

 ⒟ 감시제어반에서 준비작동식밸브 수동기동스위치 작동

 ⒠ 감시제어반에서 화재동작시험을 통한 해당 구역 교차회로 감지기 2개(A감지기 and B감지기)를 작동

⑵ 말단시험밸브 개방은 습식밸브(알람밸브) 작동 방법이다.

⑶ 준비작동식밸브(프리액션밸브) 작동 후 확인사항(A감지기 and B감지기 작동 시)

 ⒜ 감시제어반에서 화재표시등, 해당 구역 A감지기, B감지기 지구표시등 점등 확인

 ⒝ 준비작동식밸브의 전자밸브(솔레노이드밸브) 개방여부 확인

 ⒞ 감시제어반에서 프리액션밸브 개방표시등 점등 확인

 ⒟ 싸이렌 또는 경종의 동작 확인

 ⒠ 펌프의 자동기동 여부 확인

⑷ 프리액션밸브의 작동과 발신기표시등 점등과는 관련이 없다.

답) 3번



19. 다음 압력스위치 그림에서 정지점과 기동점으로 옳은 것은?

① 정지점 : 0.6MPa / 기동점 : 0.4MPa

② 정지점 : 0.6MPa / 기동점 : 0.2MPa

③ 정지점 : 0.8MPa / 기동점 : 0.6MPa

④ 정지점 : 0.8MPa / 기동점 : 0.4MPa

[해설]

⑴ 그림상에서 펌프의 정지점(RANGE)은 0.6MPa이고 DIFF점이 0.2MPa이다.

⑵ 펌프의 기동점(기동압력)은 “정지점(RANGE) - DIFF점”이므로 “0.6MPa – 0.2MPa”은 0.4MPa이 된다.

답) 1번
