2024년도 소방안전관리자 실무능력평가 문제 1

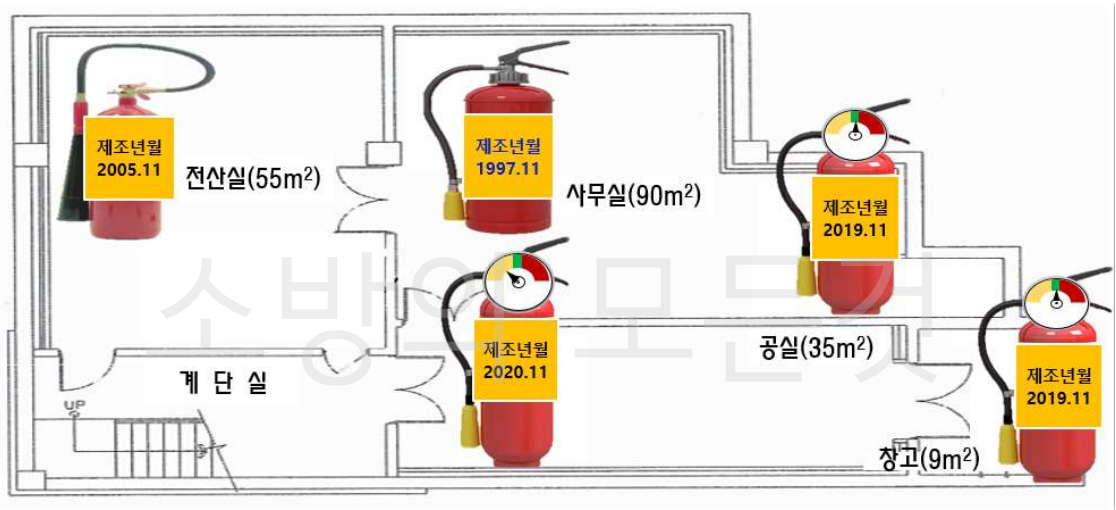

1. 소화기를 아래 그림과 같이 배치했을 경우, 보기의 설명으로 옳지 않은 것은?

① 전산실 : 소화기의 내용연수가 초과하여 소화기를 교체해야 한다.

② 사무실 : 가압식 소화기는 폐기해야 하며, 축압식 소화기는 정상이다.

③ 공실 : 소화기 압력미달로 교체해야 한다.

④ 창고 : 법적으로 면적 미달로 소화기 미설치 구역이지만, 비치해도 관계없다.

[해설]

⑴ 전산실에 비치된 소화기는 이산화탄소소화기이며 분말소화기처럼 별도의 내용연수 규정이 없다. 따라서, 약제(이산화탄소)가 정상적으로 충전되어 있다면 기한에 상관없이 계속해서 사용할 수 있다.

⑵ 사무실에 비치된 소화기 중 압력계가 없는 소화기는 가압식 소화기로 폐기해야 하며, 압력계가 있는 축압식 소화기는 압력이 정상(녹색 범위)이다.

⑶ 공실에 비치된 소화기의 압력계가 정상 범위(녹색 범위)의 좌측(미달)을 가리키므로 교체해야 한다.

⑷ 창고는 구획실의 소화기 의무 설치 대상(바닥면적 33m2 이상)에 해당하지 않지만, 비치해도 관계없다.

답) 1번



2. 방수압력시험 장비를 사용하여 방수압력시험 시 장비의 측정 모습으로 옳은 것은?

① ㄱ

② ㄴ

③ ㄷ

④ ㄹ

[해설] 방수량 측정 시 주의사항

⑴ 방수압력 측정 : 방수구에 호스를 결속한 상태로 직사형 관창(노즐)의 선단에 피토게이지(방수압력측정계)를 근접(노즐구경 13㎜의 ½인 약 6.5㎜)시켜서 측정하여 피토게이지(방수압력측정계)의 압력계상 눈금이 옥내소화전 법적 방수압력인 0.17~0.7MPa 사이가 되는지 확인한다.

⑵ 초기 방수 시 물속에 존재하는 이물질이나 공기 등이 완전히 배출된 후에 측정하여야 방수압력측정계(피토게이지)의 입구 구경이 작기 때문에 발생하는 막힘이나 고장을 방지할 수 있다.

⑶ 방수압력측정계(피토게이지)는 봉상주수 상태에서 직각으로 측정하여야 한다.

 ※ 용어 해설

  ⒜ 봉상주수 : 물이 가늘고 긴봉의 모양을 형성하면서 방사되는 형태

  ⒝ 무상주수 : 물이 안개나 구름모양을 형성하면서 방사되는 형태

⑷ 참고로 ㉠ 그림에서의 관창은 방사형 관창이다.

답) 4번

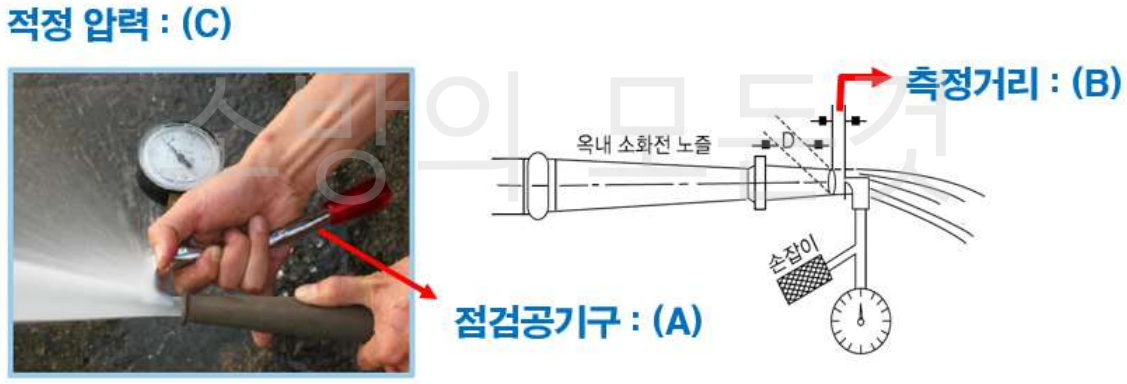

3. 그림은 옥내소화전설비의 방수압력 측정방법과 실제 측정모습이다. ( )안에 들어갈 내용으로 옳은 것은?

[해설] 옥내소화전 방수압력 측정

⑴ 방수압력 측정 : 방수구에 호스를 결속한 상태로 직사형 관창(노즐)의 선단에 피토게이지(방수압력측정계)를 근접(노즐구경 13㎜의 ½인 약 6.5㎜)시켜서 측정하여 피토게이지(방수압력측정계)의 압력계상 눈금이 옥내소화전 법적 방수압력인 0.17~0.7MPa 사이가 되는지 확인한다.

⑵ 따라서, 점검공기구(A)는 피토게이지, 방수압력 측정거리(B)는 노즐구경의 ½, 적정 압력(C)은 0.17~0.7MPa이 된다.

답) 2번

※ 레벨메타 : 가스계소화설비에서 약제 저장용기의 레벨(높이)을 측정하여 계산 후 소화약제량의 정상 여부를 판단하는 점검공기구이다.



4. 그림은 옥내소화전 감시제어반 중 펌프제어를 위한 스위치의 예시를 나타낸 것이다. 평상 시 및 펌프 점검 시 스위치 위치에 대한 설명으로 옳은 것만 보기에서 있는 대로 고른 것은?

① ㄱ

② ㄷ

③ ㄱ, ㄴ

④ ㄱ, ㄴ, ㄷ

[해설]

⑴ 평상 시에는 감시제어반에서 펌프 선택스위치의 경우 “연동(자동)” 위치에 있어야 하며, 주펌프스위치와 충압펌프스위치는 “정지” 위치에 있어야 한다.

⑵ 감시제어반에서 펌프를 수동으로 기동하기 위해서는 펌프 선택스위치를 “수동” 위치로 전환한 상태에서 주펌프스위치를 “기동”으로 전환하면 주펌프가 수동기동 되며, 충압펌프스위치를 “기동”으로 전환하면 충압펌프가 수동기동 된다. 다만, 동력제어반에서 주펌프 선택스위치와 충압펌프 선택스위치가 평상 시 정상 위치인 “자동” 위치에 있는 경우에만 감시제어반에서 보낸 펌프의 수동기동 신호가 정상적으로 보내져서 주펌프 및 충압펌프가 수동으로 기동하게 된다.

⑶ 참고로 감시제어반의 펌프 선택스위치에서 “정지” 위치로 전환하는 경우는 옥내소화전 개방 등에 의해 자동으로 기동된 펌프를 수동으로 정지할 때 사용된다.

답) 2번



5. 옥내소화전 감시제어반의 스위치 상태가 아래와 같을 때, 보기의 동력제어반(㉠ ~ ㉣)에서 점등되는 표시등을 있는대로 고른 것은?

① ㄱ, ㄴ, ㄷ

② ㄱ, ㄴ, ㄹ

③ ㄱ, ㄹ

④ ㄴ, ㄹ

[해설]

⑴ 감시제어반에서 펌프 선택스위치의 경우 “수동” 위치에 있고 주펌프스위치는 “기동”, 충압펌프스위치는 “정지” 위치에 있으므로 주펌프에만 수동기동 신호를 보낸 것이다.

⑵ 동력제어반에서 주펌프 선택스위치와 충압펌프 선택스위치가 평상 시 정상 위치인 “자동” 위치에 있으므로 주펌프는 수동으로 기동하게 된다.

⑶ ㉠의 POWER등은 펌프의 기동여부와 상관없이 상시 점등 되어야 한다. ㉡의 주펌프 기동등은 주펌프가 기동 되었으므로 점등된다. ㉢의 주펌프 정지등은 주펌프가 기동된 상태이므로 소등된다. ㉣의 주펌프 펌프기동 확인등은 주펌프가 기동 되었으므로 점등된다.

⑷ 따라서, 점등되는 표시등은 ㉠, ㉡, ㉣이다.

답) 2번



6. 평상 시 제어반의 상태로 옳지 않은 것을 있는 대로 고른 것은?

① ㄱ, ㄴ

② ㄱ, ㄷ, ㄹ

③ ㄱ, ㄴ, ㄹ

④ ㄱ, ㄴ, ㅁ

[해설]

⑴ 평상 시 감시제어반의 선택스위치는 “연동(자동)” 위치에 있어야 한다.

⑵ 평상 시 감시제어반의 주펌프스위치와 충압펌프스위치는 “정지” 위치에 있어야 한다.

⑶ 평상 시 동력제어반의 주펌프 선택스위치와 충압펌프 선택스위치가 “자동” 위치에 있어야 한다.

⑷ 따라서, 평상 시 제어반의 상태(스위치의 정상 위치)로 옳지 않은 것은 감시제어반 선택스위치(ㄱ), 감시제어반 주펌프스위치(ㄴ), 동력제어반 충압펌프 선택스위치(ㅁ) 이다.

답) 4번



7. 그림의 옥내소화전함을 보고 동력제어반의 모습으로 옳은 것을 보기(㉠ ~ ㉧)에서 있는대로 고른 것은?

① ㉠, ㉧

② ㉢, ㉥

③ ㉢, ㉦

④ ㉠, ㉥

[해설]

⑴ 옥내소화전 함에서 소화전 위치표시등은 상시 점등되어 있어야 하며, 주펌프 기동표시등은 주펌프가 기동되는 경우에만 점등된다.

⑵ 옥내소화전 함에 부착된 주펌프 기동표시등이 점등되어 있으므로 주펌프가 기동된 상태이다. 따라서, 동력제어반의 주펌프 관련 램프들의 상태는 다음과 같다. 기동표시등은 점등, 정지표시등은 소등, 펌프기동표시등은 점등상태가 된다. 즉, “㉠”의 상태가 옳은 것이다.

⑶ 주펌프가 기동되면 조건에도 나와있지만 충압펌프는 주펌프 기동에 따라 압력챔버의 압력이 충압펌프 정지점에 도달하게 되어 자동 정지하게 된다. 따라서, 동력제어반에서 충압펌프 관련 램프들의 상태는 다음과 같다. 기동표시등은 소등, 정지표시등은 점등, 펌프기동표시등은 소등상태가 된다. 즉, “㉧”의 상태가 옳은 것이다.

답) 1번



8. 다음 그림의 동력제어반 상태와 동일한 감시제어반의 모습으로 옳은 것은?(단, 설비는 정상 상태이며 조건을 제외하고 나머지 조건은 무시한다.)

[해설]

⑴ 동력제어반에서 주펌프 선택스위치와 충압펌프 선택스위치는 평상 시 정상 위치인 “자동” 위치에 있는 상태이며, 주펌프 기동등과 주펌프 펌프기동 확인등이 점등된 상태를 보면 감시제어반 상에서 주펌프에만 수동으로 기동신호를 보낸 것을 알 수 있다.

⑵ 따라서, 감시제어반의 선택스위치는 “수동” 위치에 있어야 하며, 주펌프스위치는 “기동” 위치에 있어야 한다. 또한, 감시제어반에서 주펌프를 수동기동하여 주펌프가 기동된 경우에는 주펌프스위치 인근의 주펌프 기동확인등(LED)이 점등 된다.

답) 1번



9. 최상층 소화전을 이용하여 방수압시험을 실시할 때, 감시제어반에서 확인 해야하는 항목으로 옳은 것은?

① ㄱ

② ㄴ

③ ㄷ

④ ㄹ

[해설]

⑴ 옥내소화전 방수압시험을 하면 방수구 개방에 따라 압력챔버(기동용 수압개폐장치)의 수위가 감소하게 된다. 즉, 압력챔버 내의 압력 감소에 따라 충압펌프 기동점에 도달하여 충압펌프가 기동되며, 이후 소화전에서 계속된 방수에 따라 주펌프 기동점에 도달되면 주펌프가 기동된다.

⑵ 주펌프가 기동되는 경우 옥내소화전 방수압도 증가하지만 압력챔버의 수위도 증가(압력 증가)하여 충압펌프는 정지점에 도달하여 곧 정지되게 된다. 하지만, 주펌프는 수동정지(2006년 12월 30일 이후 건축허가동의 대상물)이므로 방수압시험을 완료한 이후 관계자가 직접 감시제어반 또는 동력제어반에서 수동으로 정지하여야 한다.

⑵ 따라서, 옥내소화전 방수압시험을 하는 경우 감시제어반(수신반)에서는 충압펌프 기동확인등이 점등되고 이후 주펌프 기동확인등이 점등되면 조금 후에 충압펌프 기동확인등이 소등되고 마지막으로 방수압시험 완료 후에 주펌프를 수동정지하게 되면 주펌프 기동확인등이 소등되는 과정을 확인하면 된다.

답) 4번



10. 다음과 같이 옥내소화전 설비의 감시제어반이 유지되고 있다. 화재 발생 시 주펌프를 수동기동하는 방법과 기동 시 작동되는 음향장치( ㉣ )를 올바르게 나열한 것은?

① ㉠ 연동, ㉡ 기동, ㉢ 정지, ㉣ 사이렌

② ㉠ 연동, ㉡ 정지, ㉢ 정지, ㉣ 부저

③ ㉠ 수동, ㉡ 기동, ㉢ 정지, ㉣ 부저

④ ㉠ 수동, ㉡ 기동, ㉢ 정지, ㉣ 사이렌

[해설]

⑴ 감시제어반에서 주펌프를 수동기동하기 위해서 선택스위치(㉠)는 “수동” 위치로 전환하여야 하며, 주펌프스위치(㉡)를 “기동” 위치로 전환하면 주펌프는 수동기동하게 된다.

⑵ 주펌프가 기동하면 주펌프 기동확인등(LED)이 점등되며 또한, 감시제어반의 부저(㉣)가 울리게 된다.

답) 3번



11. 다음 옥내소화전 (감시 또는 동력)제어반에서 주펌프를 수동으로 기동시키기 위하여 보기에서 조작해야 할 스위치로 옳은 것은?

① ㉠만 수동으로 조작

② ㉠은 연동에 두고 ㉡을 기동으로 조작

③ ㉢을 수동으로 두고 기동버튼 누름

④ ㉣을 수동으로 두고 기동버튼 누름

[해설]

⑴ 해당 문제의 감시제어반과 동력제어반의 모든 스위치 위치는 정상상태로 유지관리 되고 있다.(평상 시 유지해야 하는 정상적인 스위치 위치에 해당함)

⑵ 주펌프를 수동으로 기동시키는 방법은 감시제어반 또는 동력제어반에서 수동으로 기동시키는 방법이 있다. 따라서, 감시제어반 또는 동력제어반에서 수동으로 기동하는 2가지 방법 중 1가지를 옳게 설명한 것을 고르면 된다.

⑶ 감시제어반에서 주펌프를 수동으로 기동시키는 방법은 선택스위치(㉠)를 “수동” 위치로 전환한 이후 주펌프스위치(㉡)를 “기동” 위치로 전환해야 한다.

⑷ 동력제어반에서 주펌프를 수동으로 기동시키는 방법은 주펌프 선택스위치(㉢)를 “수동” 위치로 전환한 이후 주펌프 기동버튼을 누르면 된다. 따라서, 답은 3번이 된다.

⑸ 이때 주의할 점은 감시제어반에서 펌프를 수동으로 기동시킬 때 동력제어반의 스위치 위치가 정상 위치에 있어야 하며, 반대로 동력제어반에서 펌프를 수동으로 기동시킬 때 감시제어반의 스위치가 평상 시 정상 위치로 되어 있어야만 펌프가 수동으로 기동이 된다. 즉, 수동조작하고자 하는 제어반에서 신호를 보낼 때 상대 제어반의 스위치가 평상 시 정상 위치에 놓여 있지 않으면 해당 펌프의 수동 조작 신호에 따른 조치(기동 또는 정지)가 이뤄지지 않게 된다.

답) 3번



12. 화재발생 시 옥내소화전을 사용하여 충압펌프가 작동하였다. 다음 그림을 보고 표시등(ⓐ ~ ⓔ) 중 점등되는 것으로 맞는 것을 고른 것은?

① ⓐ, ⓑ, ⓒ

② ⓐ, ⓒ, ⓓ

③ ⓐ, ⓓ

④ ⓐ, ⓓ, ⓔ

[해설]

⑴ 충압펌프가 작동되는 경우 동력제어반에서 충압펌프 기동등(ⓐ)이 점등된다.

⑵ 충압펌프가 작동되는 경우(압력챔버의 압력이 충압펌프 기동점에 도달하는 경우) 감시제어반(수신기)에서는 충압펌프 압력스위치 확인등(ⓓ)이 점등된다.

⑶ 참고로 탬퍼스위치 확인등(ⓑ)은 평상 시 개방상태를 유지해야 하는 개폐밸브가 닫힌 경우에 점등된다. 주펌프 압력스위치 확인등(ⓒ)은 압력챔버의 압력이 주펌프 기동점에 도달되는 경우에 점등된다. 저수위감시등(ⓔ)은 소화수조의 수량이 부족한 저수위 상태인 경우 점등된다.

답) 3번

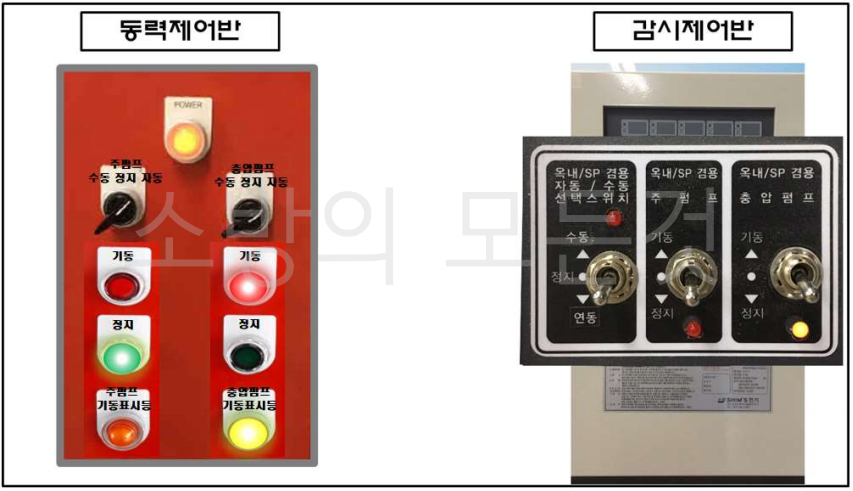

13. 옥내소화전설비의 동력제어반과 감시제어반을 나타낸 것이다. 옳지 않은 것은?

① 감시제어반은 정상상태로 유지관리 되고 있다.

② 동력제어반에서 주펌프 ON버튼을 누르면 주펌프는 기동하지 않는다.

③ 감시제어반에서 주펌프스위치를 기동위치로 올리면 주펌프는 기동한다.

④ 동력제어반에서 충압펌프를 자동위치로 돌리면 모든 제어반은 정상상태가 된다.

[해설]

⑴ 평상 시 감시제어반 스위치의 경우 옥내소화전 선택스위치는 “자동(연동)” 위치에 있어야 하며, 주펌프스위치 및 충압펌프스위치는 “정지” 위치에 있어야 한다. 따라서, 감시제어반의 모든 스위치는 정상상태로 유지관리 되고 있다.

⑵ 동력제어반에서 주펌프를 수동으로 기동하기 위해서는 주펌프 선택스위치를 “수동”으로 전환하고 ON버튼을 눌러야 한다. 주펌프 선택스위치가 “자동”상태에서는 ON버튼을 눌러도 주펌프는 기동하지 않는다.

⑶ 감시제어반에서 주펌프를 수동으로 기동하기 위해서는 옥내소화전 선택스위치를 “수동”으로 전환하고 주펌프스위치를 “기동”으로 전환하면 주펌프가 수동으로 기동된다. 하지만, 옥내소화전 선택스위치가 “자동(연동)” 상태에서 주펌프스위치 만을 “기동”으로 전환하는 경우에는 주펌프가 기동 되지 않는다.

⑷ 동력제어반에서 충압펌프 선택스위치를 “자동” 위치로 돌리면 모든 제어반의 스위치는 정상상태가 된다.

답) 3번



14. 그림의 옥내소화전설비 동력 및 감시제어반의 설명으로 옳은 것은?

① 누군가 옥내소화전을 사용하여 주펌프가 기동하고 있다.

② 배관내 압력저하가 발생하여 충압펌프가 자동으로 기동하였다.

③ 동력제어반에서 수동으로 충압펌프를 기동시켰다.

④ 감시제어반에서 수동으로 충압펌프를 기동시켰다.

[해설]

⑴ 해당 문제의 동력제어반과 감시제어반의 모든 스위치 위치는 정상상태로 유지관리 되고 있다.(평상 시 유지해야 하는 정상적인 스위치 위치에 해당함)

⑵ 동력제어반과 감시제어반의 모든 스위치 위치가 정상인 상태에서 동력제어반의 충압펌프 기동등과 충압펌프 기동표시등이 점등되었고, 감시제어반의 충압펌프 기동확인등이 점등되었으므로 자동으로 충압펌프가 기동되었다는 것을 알 수 있다.

⑶ 따라서, 배관내(압력챔버내) 압력저하가 발생하여 충압펌프가 자동으로 기동된 상태임을 알 수 있다.

답) 2번

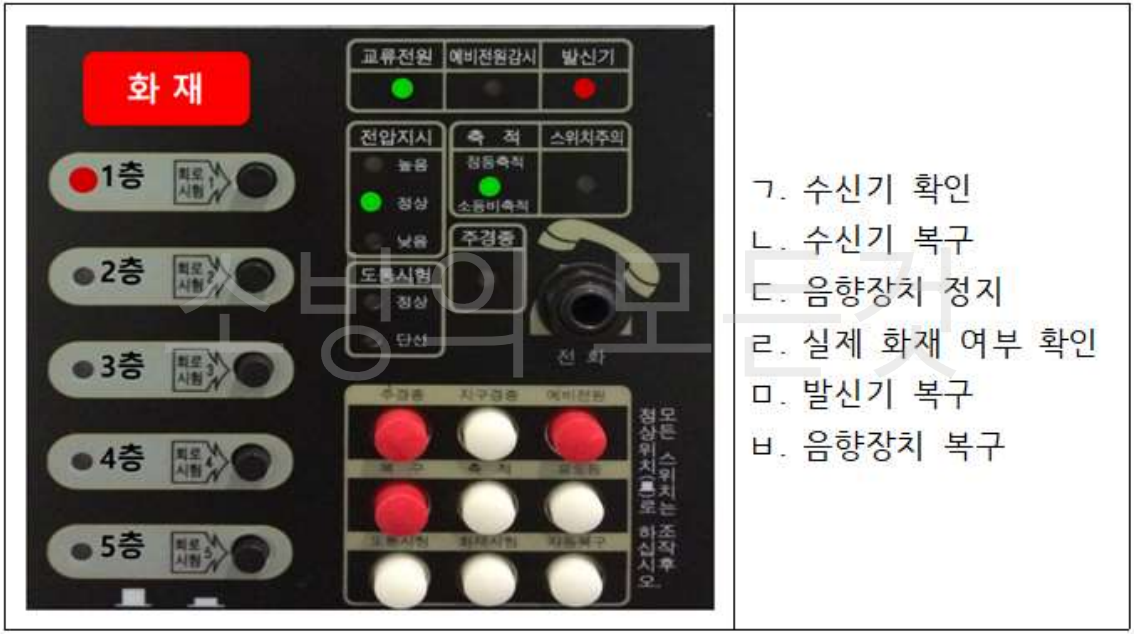

15. 다음 그림의 수신기가 비화재보인 경우, 화재를 복구하는 순서로 옳은 것은?

① ㄱ→ㄹ→ㄷ→ㅁ→ㅂ→ㄴ

② ㄱ→ㄹ→ㄷ→ㅁ→ㄴ→ㅂ

③ ㄹ→ㄱ→ㅁ→ㄷ→ㄴ→ㅂ

④ ㄹ→ㄱ→ㄷ→ㅁ→ㄴ→ㅂ

[해설] 발신기 비화재보 시 대처방법 순서

⑴ 수신기 확인(ㄱ)

⑵ 실제 화재 여부 확인(ㄹ)

⑶ 음향장치 정지(ㄷ)

⑷ 발신기 복구(ㅁ)

⑸ 수신기 복구(ㄴ)

⑹ 음향장치 복구(ㅂ)

답) 2번



16. 그림과 같이 감지기 점검 시 점등되는 표시등으로 옳은 것은?

① 가, 나

② 나, 다

③ 나, 라

④ 가, 나, 다, 라

[해설]

⑴ 그림은 감지기 시험기를 이용하여 2층 화재감지기의 동작시험을 하고 있다.

⑵ 감지기 동작 시 수신기에는 화재등(가)과 2층 해당 구역 지구표시등(나)이 점등된다.

⑶ 발신기등(다)은 해당 지구의 발신기를 누른 경우 점등되며, 도통시험 정상등(라)은 도통시험 스위치를 누르고 도통시험을 실시하는 경우 해당 회로의 단선여부에 따라 정상등 또는 단선등이 점등된다.

⑷ 따라서, 2층 감지기가 동작하는 경우 수신기에는 화재등(가)과 해당 구역인 2층A 지구표시등(나)이 점등되므로 답은 1번이다.

답) 1번
