3급 소방안전관리자 요약자료 제4-2편(23년 10월 개정판 반영)

제4편 소방시설의 종류, 구조·점검(자동화재탐지설비)

⚬ 자동화재탐지설비 : 화재초기에 발생되는 열, 연기 또는 불꽃 등을 감지기에 의해 감지하여 자동적으로 경보를 발함으로써 화재를 조기에 발견하여 조기통보, 초기소화, 조기피난을 가능하게 하기 위한 설비

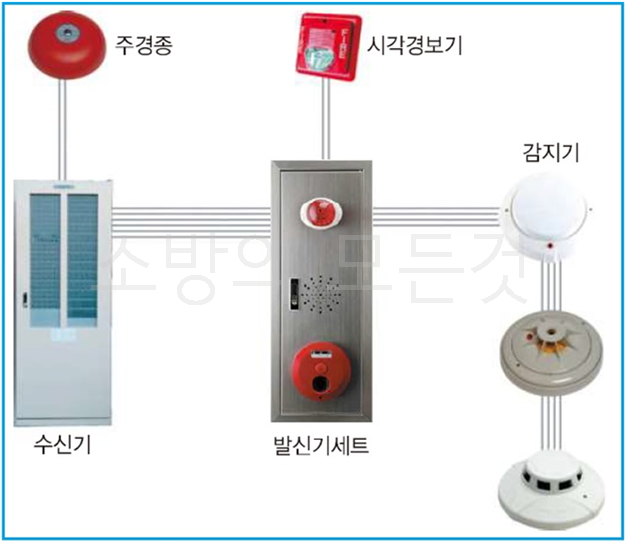

⚬ 자동화재탐지설비의 구성 : 감지기, 수신기, 발신기, 음향장치(경종, 스피커), 표시등, 전원, 배선, 시각경보기, 중계기 등으로 구성

⚬ 수신기 : 감지기 또는 발신기로부터 발하여진 신호를 직접 또는 중계기를 거쳐 수신하여 화재의 발생을 해당 건물 관계자에게 표시하고 음향장치로 알려주는 기기

 1) P형 수신기 : 일반 소규모 대상에 설치하며 각 회로별 경계구역을 표시하는 지구표시등이 설치되어 있다.

 2) R형 수신기 : 고유의 신호를 수신하는 것으로서 숫자 등의 기록장치에 의해 표시되며 동일구내에 다수동이나 초고층빌등 등에 회선수가 매우 많은 대상물에 설치한다.

⚬ 경계구역 : 자동화재탐지설비의 1회선(회로)이 화재 발생을 유효하고 효율적으로 감지할 수 있도록 적당한 범위를 정한 구역

 1) 하나의 경계구역이 2 이상의 건축물에 미치지 아니하도록 할 것

 2) 하나의 경계구역이 2 이상의 층에 미치지 아니하도록 할 것. 다만, 500㎡ 이하의 범위 안에서는 2개의 층을 하나의 경계구역으로 할 수 있다.

 3) 하나의 경계구역의 면적은 600㎡ 이하로 하고 한 변의 길이는 50m 이하로 할 것. 다만, 해당 특정소방대상물의 주된 출입구에서 그 내부 전체가 보이는 것에 있어서는 한 변의 길이가 50m의 범위 내에서 1,000㎡ 이하로 할 수 있다.

⚬ 수신기 설치기준

 1) 수신기가 설치된 장소에는 경계구역 일람도를 비치할 것

 2) 수신기의 조작스위치 높이 : 바닥으로부터 0.8m 이상 1.5m 이하

 3) 수위실 등 상시 사람이 근무하고 있는 장소에 설치

⚬ 수신기 스위치별 기능(P형 수신기)

⚬ 발신기 설치기준

 1) 스위치는 바닥으로부터 0.8m 이상 1.5m 이하의 높이에 설치

 2) 층마다 설치하되, 하나의 발신기까지의 수평거리가 25m 이하가 되도록 설치

⚬ 감지기 종류별 특징

 1) 차동식 스포트형 감지기 : 열감지기이며 주위 온도가 일정상승률 이상이 되는 경우에 작동(거실, 사무실 등)

 2) 정온식 스포트형 감지기 : 열감지기이며 주위 온도가 일정온도 이상이 되었을 때 작동(보일러실, 주방 등)

 3) 연기감지기 : 이온화식스포트형과 광전식스포트형이 있으며 대부분 광전식스포트형을 사용(계단, 복도 등)

⚬ 감지기 종류별 구조

 1) 차동식스포트형 감지기

  가. 구조 : 감열실, 다이아프램, 리크구멍, 접점 등으로 구분

  나. 동작원리 : 화재 시 온도상승 → 감열실 내의 공기가 팽창 → 다이아프램을 압박 → 접점이 붙어 화재신호를 수신기에 보냄

 2) 정온식스포트형 감지기

  가. 구조 : 바이메탈, 감열판 및 접점 등으로 구분

  나. 동작원리 : 화재 시 감열판에 열전달 → 바이메탈이 휘어져 기동접점으로 이동 → 접점이 붙어 화재신호를 수신기에 보냄

 3) 연기감지기

  가. 이온화식스포트형 : 주위 공기가 일정농도 이상의 연기를 포함하게 될 경우 작동

  나. 광전식스포트형 : 연기에 포함된 미립자가 광원에서 방사되는 광속에 의해 산란반사를 일으키는 것을 이용

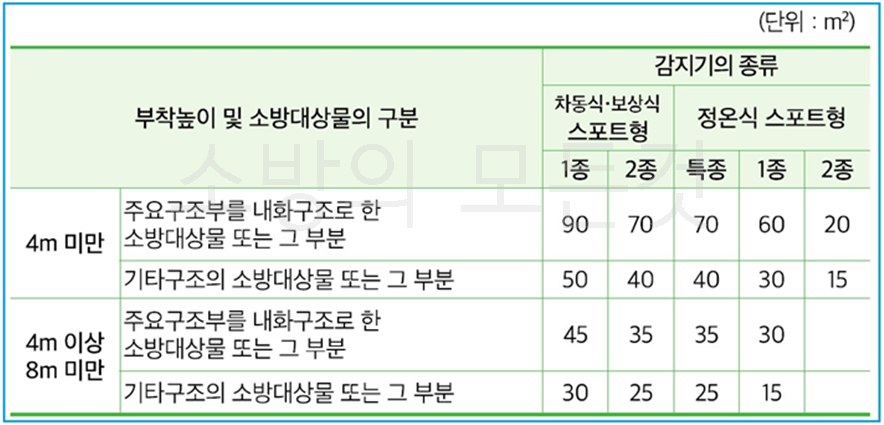

⚬ 감지기 설치유효면적

⚬ 음향장치

 1) 종류

  가. 주음향장치(주경종) : 수신기 내부 또는 직근에 설치

  나. 지구음향장치(지구경종) : 각 경계구역에 설치

 2) 설치기준

  가. 층마다 설치하되, 수평거리 25m 이하가 되도록 설치

  나. 음량 크기는 1m 떨어진 곳에서 90㏈ 이상

 3) 경보방식

  가. 발화층 및 직상 4개 층 경보 : 층수가 11층(공동주택의 경우에는 16층) 이상의 특정소방대상물

   ① 2층 이상의 층에서 발화한 때에는 발화층 및 그 직상 4개 층에 경보를 발할 것

   ② 1층에서 발화한 때에는 발화층·그 직상 4개 층 및 지하층에 경보를 발할 것

   ③ 지하층에서 발화한 때에는 발화층·그 직상층 및 기타의 지하층에 경보를 발할 것

  나. 전층 경보 : 발화층 및 직상 4개 층 경보방식에 해당하지 않는 특정소방대상물

⚬ 시각경보장치(청각장애인용)

 1) 복도·통로·청각장애인용 객실 및 공용으로 사용하는 거실에 설치하며, 각 부분으로부터 유효하게 경보(점멸)를 발할 수 있는 위치에 설치할 것

 2) 공연장·집회장·관람장 또는 이와 유사한 장소에 설치하는 경우에는 시선이 집중되는 무대부 부분 등에 설치할 것

 3) 설치 높이는 바닥으로부터 2m 이상 2.5m 이하의 장소에 설치할 것. 다만, 천장 높이가 2m 이하인 경우 천장으로부터 0.15m 이내의 장소에 설치하여야 한다.

⚬ 송배선식 배선방식 : 도통시험(선로의 정상연결 여부 확인)을 원활히 하기 위한 배선방식

⚬ 자동화재탐지설비의 점검

 1) 퓨즈(Fuse) : 퓨즈가 단선되면 수신기의 기능 상실을 초래한다. 경종, 표시등, 배터리, 전원부 등에 퓨즈를 사용하며 퓨즈가 단선되는 경우 퓨즈 인근에 있는 적색의 LED가 점등되는데 이때는 해당 LOCAL 기기의 고장개소를 수리하고 퓨즈를 교체하면 LED가 소등된다.

 2) 오동작방지기(축적 비축적 전환스위치 또는 축적 버튼) : 일시적으로 발생한 열·연기 또는 먼지 등 때문에 감지기가 화재신호를 발신할 우려가 있다면 축적기능의 수신기를 설치하여 비화재보를 방지하여야 한다.

  가. 점검시 : 오동작방지기(축적 비축적 전환스위치)를 비축적위치로 전환

  나. 평상시 : 오동작방지기(축적 비축적 전환스위치)를 축적위치로 전환

  ※ 평상시 축척위치로 놓는 이유는 열감지기 또는 연기감지기가 열이나 연기를 축적되게 지속적으로 감지했을 때(실제 화재일 때) 화재로 인식하고 경보(경종)를 울리게 된다. 하지만, 소방점검 시에는 비축적 위치로 전환하여 열연기감지기 시험기로 동작시켰을 때 빠른 동작확인으로 소방점검을 신속하게 진행하기 위함이다.

 3) 감지기의 동작 확인 : 발광다이오드(LED)를 사용하여 감지기가 작동하면 점등되고, 수신기에서 화재 복구스위치를 누르면 소등된다.

 4) 감지기의 작동 점검 : 감지기 시험기로 감지기 동작시험을 실시하였을 때 LED 미점등 시 조치 사항

  가. 감지기 선로 전압을 측정하여 정격전압의 80% 이상이면, 감지기 불량이므로 감지기를 교체한다.

  나. 감지기 선로 전압이 0V 이면 회로가 단선이므로 해당 회로를 보수한다.

 5) P형 발신기 점검

  가. 발신기 누름버튼 누름

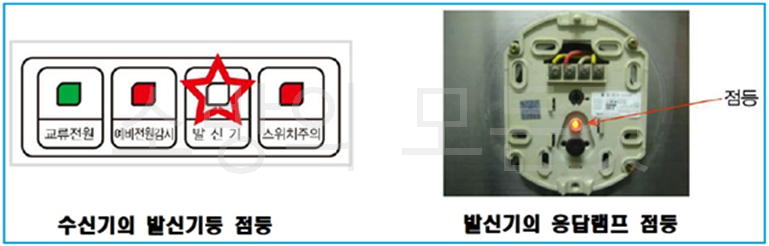

  나. 발신기 버튼을 눌렀을 때 수신기에서 발신기등 점등 및 발신기에 있는 응답램프의 점등 확인

  다. 주경종, 지구경종, 비상방송 등 연동설비 동작여부 확인

  라. 발신기의 누름버튼을 복구(빼냄 또는 한번 더누르면 빠짐), 발신기 커버 결합

  마. 수신기에서 화재신호 복구

⚬ P형 수신기 기능시험

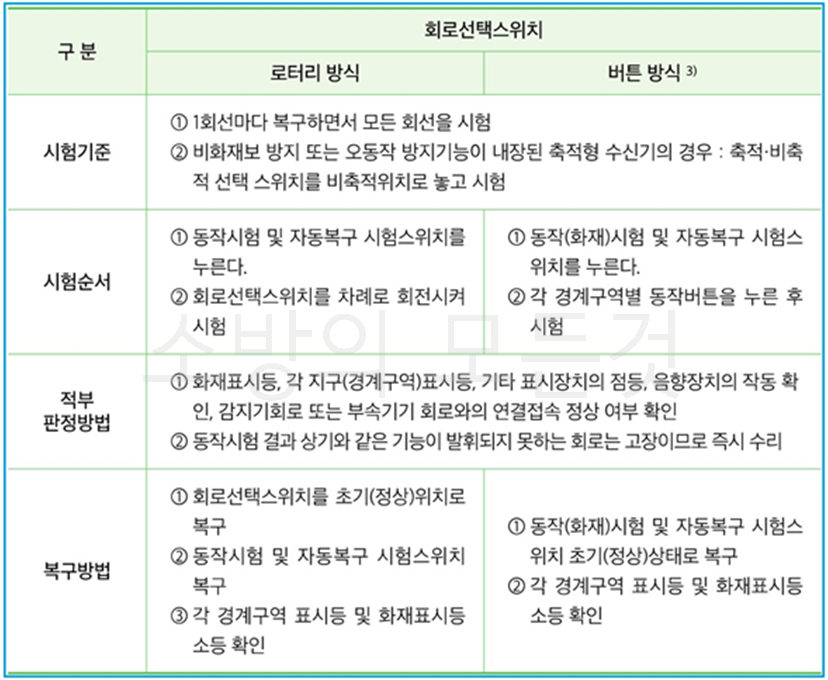

 1) 동작시험 : 수신기에 화재신호를 수동으로 입력하여 수신기가 정상적으로 동작되는지를 확인하기 위한 시험

 2) 회로 도통시험 : 수신기에서 감지기 사이 회로의 단선 유무와 기기 등의 접속 상황을 확인하기 위한 시험

 3) 예비전원시험 : 정전 등의 이유로 상용전원(220V)이 차단되는 경우 수신기 내에는 예비전원(24V)으로 자동적으로 절환되는지 여부와 예비전원에 의해서 수신기가 정상적으로 동작할 수 있는지의 여부를 확인하는 시험

⚬ 예비전원감시등 점등 : 수신기 상의 예비전원감시등이 점등된 경우는 예비전원의 연결소켓(컨넥터)이 분리되어 있거나 예비전원이 불량인 경우이다.

⚬ 자동화재탐지설비 점검 영상(한국소방안전원 제작)

⚬ 비화재보 : 화재에 의한 열, 연기 또는 불꽃 이외의 요인에 의하여 자동화재탐지설비가 작동하여 화재경보를 발하는 것을 말한다. 즉, 자동화재탐지설비가 정상적으로 운영되고 있다 하더라도 화재가 아닌 경우의 경보를 말한다.

⚬ 비화재보 시 대처방법

⚬ 비화재보 원인과 대책

주요원인	대책
주방에 비적응성 감지기(차동식 감지기)가 설치된 경우	적응성 감지기(정온식 감지기)로 교체
천장형온풍기에 밀접하게 설치된 경우	기류흐름 방향 외 이격설치
장마철 공기 중 습도 증가에 의한 감지기 오동작	복구스위치 누름 또는 동작된 감지기 복구
청소불량(먼지·분진)에 의한 감지기 오동작	내부 먼지 제거 후 복구스위치 누름 또는 감지기 교체
건축물 누수로 인한 감지기 오동작	누수부분 방수처리 및 감지기 교체
담배연기로 인한 연기감지기 동작	흡연구역에 환풍기 등 설치
발신기를 장난으로 눌러 발신기 동작	입주자 소방안전 교육을 통한 계도



[출제 문제]

1. 감지기 설치유효면적에 대한 설명이다. 아래 도표의 빈칸에 들어갈 숫자는?

① ㉠ : 80, ㉡ : 65, ㉢ : 40

② ㉠ : 90, ㉡ : 70, ㉢ : 45

③ ㉠ : 80, ㉡ : 75, ㉢ : 50

④ ㉠ : 90, ㉡ : 80, ㉢ : 60

[해설] 감지기 설치유효면적

답) 2번



2. 다음은 전압계가 있는 수신기의 도통시험 결과와 각 층의 동작시험에 따른 음향장치의 음량 크기를 측정한 결과이다. 점검결과에 대한 설명으로 옳지 않은 것은?

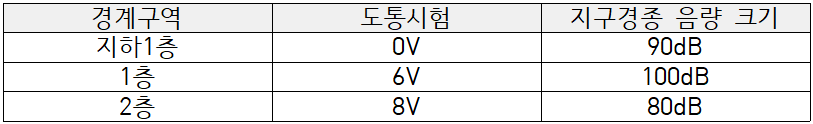

<점검결과>

① 2층 음향장치의 음량 크기는 정상이다.

② 1층 음향장치의 음량 크기는 정상이다.

③ 1층의 도통시험 결과는 정상이다.

④ 지하1층의 도통시험 결과는 불량이다.

[해설]

⑴ 음향장치의 설치기준

 ⒜ 층마다 설치하되, 수평거리 25m 이하가 되도록 설치

 ⒝ 음량 크기는 1m 떨어진 곳에서 90㏈ 이상

⑵ 회로 도통시험 순서 및 적부 판정 : 226번 문제 해설 참고

 ⒜ 정상 : 4~8V

 ⒝ 단선 : 0V

 → 따라서, 2층 음향장치의 음량 크기는 80dB이므로 불량이다.

답) 1번
