3급 소방안전관리자 요약자료 제4-1편(23년 10월 개정판 반영)

제4-1편 소방시설의 종류, 구조·점검(소방시설 종류, 소화설비)

⚬ 소방시설의 종류

 1) 소화설비

1. 소화기구	1) 소화기 2) 간이소화용구 : 에어로졸식 소화용구, 투척용 소화용구, 소공간용 소화용구 및 소화약제 외의 것을 이용한 간이소화용구 3) 자동확산소화기
2. 자동소화장치	1) 주거용 주방자동소화장치 2) 상업용 주방자동소화장치 3) 캐비닛형 자동소화장치 4) 가스자동소화장치 5) 분말자동소화장치 6) 고체에어로졸자동소화장치
3. 옥내소화전설비(호스릴옥내소화전설비를 포함)
4. 스프링클러설비등	1) 스프링클러설비 2) 간이스프링클러설비(캐비닛형 간이스프링클러설비를 포함) 3) 화재조기진압용 스프링클러설비
5. 물분무등소화설비	1) 물분무소화설비 2) 미분무소화설비 3) 포소화설비 4) 이산화탄소소화설비 5) 할론소화설비 6) 할로겐화합물 및 불활성기체소화설비 7) 분말소화설비 8) 강화액소화설비 9) 고체에어로졸소화설비
6. 옥외소화전설비

 2) 경보설비

1. 단독경보형감지기

2. 비상경보설비(비상벨설비 및 자동식사이렌설비)

3. 시각경보기

4. 자동화재탐지설비

5. 화재알림설비

6. 비상방송설비

7. 자동화재속보설비

8. 통합감시시설

9. 누전경보기

10. 가스누설경보기

 3) 피난구조설비

1. 피난기구 : 피난사다리·구조대·완강기 그 밖에 화재안전기준으로 정하는 것

2. 인명구조기구 : 방열복·방화복(안전모, 보호장갑 및 안전화를 포함)·공기호흡기·인공소생기 (방공인)

3. 유도등 : 피난유도선·피난구유도등·통로유도등·객석유도등·유도표지

4. 비상조명등 및 휴대용 비상조명등

 4) 소화용수설비

1. 상수도소화용수설비

2. 소화수조·저수조 그 밖의 소화용수설비

 5) 소화활동설비(제송살콘무연)

1. 제연설비

2. 연결송수관설비

3. 연결살수설비

4. 비상콘센트설비

5. 무선통신보조설비

6. 연소방지설비

⚬ 간이소화용구 : 초기진화에 간편하게 사용할 수 있는 소화용구

⚬ 자동확산소화기 : 화재를 감지하여 자동으로 소화약제를 방출·확산시켜 국소적으로 소화하는 소화기

⚬ 소형소화기 : 능력단위가 1단위 이상이고 대형소화기의 능력단위 미만인 것

⚬ 대형소화기 : 화재 시 사람이 운반할 수 있도록 운반대와 바퀴가 설치되어 있고 능력단위가 A급 화재 10단위 이상, B급 화재 20단위 이상인 것

⚬ 소화기의 적응화재

구분	의미 및 표시방법
A급화재 (일반화재)	나무, 섬유, 종이, 고무, 플라스틱류와 같은 일반 가연물이 타고 나서 재가 남는 화재. 소화기의 적응 화재별 표시는 ‘A’
B급화재 (유류화재)	인화성 액체, 가연성 액체, 석유, 그리스, 타르, 솔벤트, 래커, 알코올 등과 같은 유류가 타고나서 재가 남지 않는 화재. 소화기의 적응 화재별 표시는 ‘B’
C급화재 (전기화재)	전류가 흐르고 있는 전기기기, 배선과 관련된 화재. 소화기의 적응 화재별 표시는 ‘C’
K급화재 (주방화재)	주방에서 동식물유를 취급하는 조리기구에서 일어나는 화재. 소화기의 적응 화재별 표시는 ‘K’

⚬ ABC분말 소화기

적응화재	주성분	소화효과
ABC급	제1인산암모늄(NH4H2PO4)	질식, 부촉매(억제)

⚬ 가압식 소화기 : 본체용기 내부에 가압용 가스용기가 별도 설치되어 있으며, 현재는 생산 중단

⚬ 축압식 소화기 : 질소가스가 충전되어있으며 지시압력계의 녹색 범위(0.7~0.98MPa)가 사용가능한 범위

⚬ 분말소화기 내용연수 : 분말소화기의 내용연수는 10년으로 하고 내용연수가 지난 제품은 교체하거나 성능검사를 하여 합격한 소화기에 대해서 내용연수 등이 경과한 날의 다음 달부터 아래에 해당하는 기간 동안 연장하여 사용이 가능하다. 즉, 성능검사에 합격하면 계속해서 사용할 수 있다.

 1) 내용연수 경과 후 10년 미만 된 소화기 : 성능검사 합격 후 3년 연장

 2) 내용연수 경과 후 10년 이상 된 소화기 : 성능검사 합격 후 1년 연장

⚬ 분말소화기 폐기방법 : 생활폐기물 신고필증을 구매·부착하여 지정된 장소에 배출

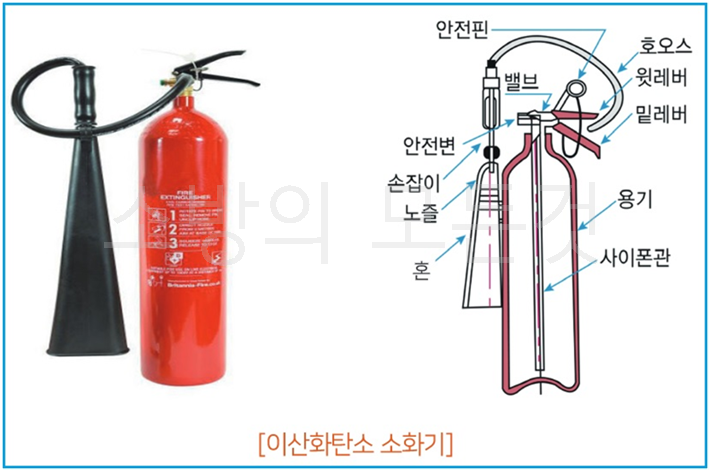

⚬ 이산화탄소 소화기(BC급 소화기) : 본체 용기에 충전된 이산화탄소를 레버식 밸브의 개폐에 의해 방사(지시압력계 없음, 내용연수 규정 없음)

⚬ 할론 소화기 : 부촉매 및 질식소화 효과

 1) 종류

  가. BC급 : 할론2402

  나. ABC급 : 할론1211, 할론1301

 2) 구조

  가. 할론1211, 할론2402 : 지시압력계 부착(녹색범위가 정상 압력)

  나. 할론1301 : 자체 고압으로 방사하며 지시압력계가 없다. 할론소화약제 중 가장 소화능력이 좋으며, 독성이 가장 적고 냄새가 없다.

⚬ 소화기구의 설치기준

 ▷ 특정소방대상물별 소화기구의 능력단위 기준

⚬ 소화기 설치기준

 1) 각 층마다 설치

 2) 소형소화기는 보행거리 20m 이내, 대형소화기는 보행거리 30m 이내 설치

 3) 바닥면적이 33㎡ 이상으로 구획된 각 거실마다 추가 설치

 4) 아파트의 경우 각 세대마다 설치

 5) 능력단위가 2단위 이상이 되도록 소화기를 설치하는 경우 간이소화용구의 능력단위가 전체 능력단위의 2분의 1을 초과하지 아니하게 한다.(노유자 시설은 2분의 1 초과 가능)

 6) 소화기구는 바닥으로부터 높이 1.5m 이하의 곳에 비치, “소화기”라고 표시한 표지를 보기 쉬운 곳에 부착한다.

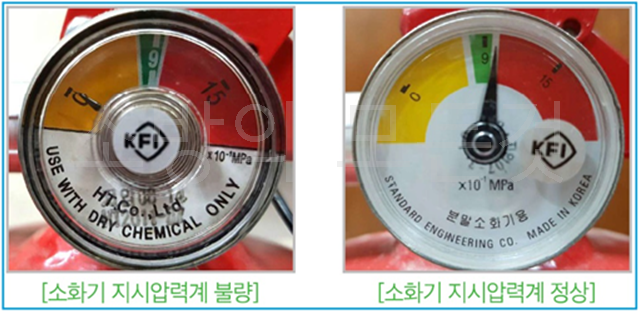

⚬ 소화기의 점검(지시압력계) : 지시압력계가 녹색범위(0.7MPa~0.98MPa)에 있어야 정상이며, 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 재충전 또는 소화기 교체가 필요하다. 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.

⚬ 자동확산소화기 점검방법 : 약제 저장용기는 지시압력계가 설치되어 있으며 압력상태가 녹색의 범위 내에 있는지 확인한다. 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 자동확산소화기 교체가 필요하다. 또한 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.

⚬ 소화기 실습(사용순서)

 1) 소화기를 불이 난 곳으로 옮긴다.(화점으로부터 2~3m 떨어짐)

 2) 소화기를 바닥에 내려놓은 후 한 손은 소화기 몸통을 잡고 다른 한 손은 안전핀을 잡아 당긴다.

 3) 한 손은 손잡이를, 다른 한 손은 노즐을 잡고 화점을 향하게 한다.

 4) 소화가 완전히 될 때까지 약제를 화점을 향하여 골고루 방사한다.(손잡이를 누르자마다 놓거나 간헐적으로 누르지 않아야 하며, 바람을 등지고 화점을 향하여 비로 쓸 듯이 골고루 방사한다.)

⚬ 주거용 주방자동소화장치 설치대상 : 아파트등 및 오피스텔

⚬ 주거용 주방자동소화장치 점검내용

 1) 가스누설탐지부 점검

 2) 가스누설차단밸브 시험

 3) 예비전원시험 : 전원 플러그를 뽑은 상태에서 수신부의 예비전원램프가 점등되면 정상

 4) 감지부 시험

 5) 제어반(수신부) 점검

 6) 약제 저장용기 점검 : 지시압력계 점검(녹색 범위)

⚬ 옥내소화전 사용방법

⚬ 옥내소화전설비의 성능 : 옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 각 소화전 노즐에서 법적 방수량 및 방수압력

 1) 방수량 : 130L/min 이상

 2) 방수압력 : 0.17MPa 이상 0.7MPa 이하

 ※ 고층건축물 : 층수가 30층 이상이거나 높이가 120m 이상인 건축물

⚬ 옥내소화전설비의 수원의 저수량 : 옥내소화전의 설치개수가 가장 많은 층의 설치개수 N(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)에 2.6㎥(130L/min×20min)를 곱한 양 이상. 즉, N×2.6㎥ 이상

 ▷ 층수가 30층~49층인 경우 수원의 저수량 : N×5.2㎥(130L/min×40min) 이상

     층수가 50층 이상인 경우 수원의 저수량 : N×7.8㎥(130L/min×60min) 이상

  ※ 참고자료(압력단위 변환)

   - SI단위인 0.17MPa은 공학단위로 변환하면 약 1.7kg/㎠이며 m로 환산하면 17m가 된다.

     즉, 0.17MPa ≒ 1.7kg/㎠ = 17m

   - 1㎥은 1ton(톤)이라고도 하며 L단위로 환산하면 1000L가 된다.

     즉, 1㎥(톤) = 1000L

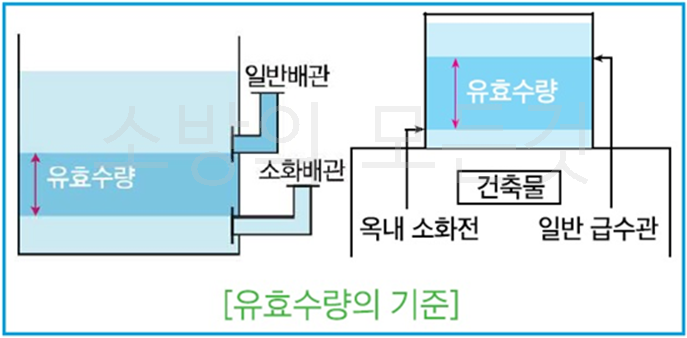

⚬ 유효수량 : 타 소화설비와 수원이 겸용인 경우 각각의 소화설비 유효수량을 가산한 양 이상으로 한다.

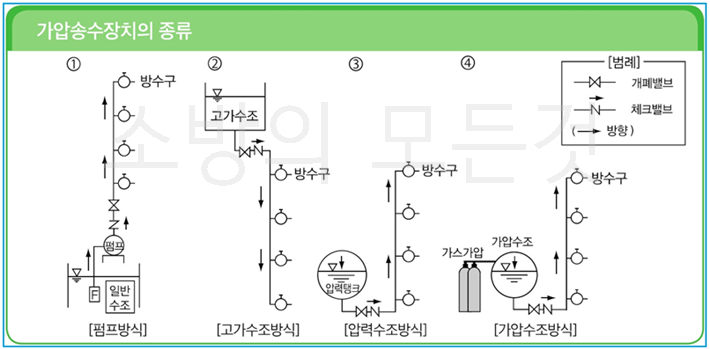

⚬ 가압송수장치의 종류

 1) 펌프방식 : 일반적으로 많이 사용되는 방식이다. 기동용 수압개폐장치(압력챔버 또는 전자식 압력스위치)를 설치하여 소화전의 개폐밸브 개방 시 배관 내 압력 저하에 의하여 압력스위치가 작동함으로써 펌프를 기동하는 방식

 2) 고가수조방식 : 자연낙차압을 이용하는 방식으로 최고층에 수조를 설치하여 높이에 따른 낙차압을 이용하는 방식으로 일반 건물에는 거의 사용되지 못하고 있다.

 3) 압력수조방식 : 압력수조 내의 물이 압축된 공기에 의해 가압하는 방식으로 탱크 위치에 구애받지 않는 장점이 있다.

 4) 가압수조방식 : 별도의 가압원인 압축공기 또는 불연성 고압기체에 의해 소방용수를 가압하여 송수하는 방식으로 전원이 필요 없다.

⚬ 옥내소화전 방수구

 1) 설치기준 : 층마다 설치, 수평거리가 25m 이하(옥외소화전 방수구는 수평거리 40m 이하)

 2) 바닥으로부터 높이가 1.5m 이하에 설치

 3) 호스는 구경 40㎜(호스릴 옥내소화전설비의 호스는 구경 25㎜)이상의 것(옥외소화전 호스의 구경은 65㎜)

⚬ 소화전 위치표시등 : 함의 상부에 설치

⚬ 펌프 기동표시등(기동확인등) : 위치표시등 바로 밑쪽에 작은 적색등

⚬ 표시 및 표지판 : 외국어 병기, 표지판을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착(사용요령을 외국어와 시각적인 그림을 포함하여 작성)

⚬ 동력제어반(MCC) : 외함은 두께 1.5㎜ 이상의 강판 또는 이와 동등 이상의 강도 및 내열성능이 있는 것으로 할 것

⚬ 감시제어반(수신반) : 펌프를 포함하여 각 회로의 작동 및 이상 유무를 표시하는 장치로서 자동화재탐지설비의 수신기에 기능을 추가하여 복합 수신기로 설치되는 경우가 많다.

⚬ 옥내소화전설비 점검 : 방수압력과 방수량 측정은 어느 층에서도 2개 이상 설치된 경우 2개(설치개수가 1개인 경우 1개)를 동시에 개방시켜 법적 방수압력(0.17MPa) 이상 나와야 하며 소화펌프의 자동기동 및 옥내소화전 함 표면에 부착된 펌프 기동표시등이 점등되는지 확인한다.

⚬ 옥내소화전함 점검

 1) 소화전 함 주변 장애물 등 사용에 지장을 초래하는 물건적재 여부

 2) 소화전함 상부 기동 표시등 및 사용설명서, 사용요령 표지(외국어 병기) 등 관리상태 여부 확인(사용 요령을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착)

 3) 밸브와 호스 연결 및 정리상태 여부 확인

⚬ 옥내소화전 실기실습(작동순서)



[출제 문제]

1. 분말소화기 내용연수 및 폐기방법에 대한 설명이다. 옳지 않은 것은?

① 소화기의 내용연수는 10년이며, 내용연수가 지난 제품은 바로 폐기하여야 한다.

② 분말소화기는 폐기물관리법에 따라 생활폐기물로 구분한다.

③ 분말소화기는 신고필증(스티커)을 구매, 부착하여 지정된 장소에 배출하여야 한다.

④ 지방자치단체의 조례에 따라 폐기 방법이 다를 수 있다.

[해설] 분말소화기의 내용연수는 10년으로 하고 내용연수가 지난 제품은 교체하거나 성능검사를 하여 합격한 소화기에 대해서 내용연수 등이 경과한 날의 다음 달부터 아래에 해당하는 기간 동안 연장하여 사용이 가능하다. 즉, 성능검사에 합격하면 계속해서 사용할 수 있다.

⑴ 내용연수 경과 후 10년 미만 된 소화기 : 성능검사 합격 후 3년 연장

⑵ 내용연수 경과 후 10년 이상 된 소화기 : 성능검사 합격 후 1년 연장

답) 1번



2. 다음 조건을 보고 설치하여야 하는 소화기의 능력단위와 적정 소화기 개수를 산정하시오.

- 바닥면적 600㎡이다. - 용도는 공연장이다. - 건축물은 내화구조이다. - 소화기는 ABC 분말소화기(3단위)를 설치한다. - 상기 외의 기준은 산정에서 제외한다.

① 6단위, 2개

② 6단위, 3개

③ 12단위, 4개

④ 12단위, 5개

[해설] 특정소방대상물별 소화기구의 능력단위 기준

⑴ 내화구조이지만, 벽 및 반자 등 내장재에 대한 언급이 없으므로 공연장의 기준 바닥면적은 50㎡이다.

⑵ 설치하여야 하는 소화기구의 능력단위 = 600㎡ ÷ 50㎡ = 12단위

⑶ 능력단위가 3단위의 소화기를 설치하므로 소화기 개수는 4개이다.

⇒ 12단위 ÷ 3단위/개당 = 4개

답) 3번
