수신기 스위치 종류 및 P형 수신기 시험방법

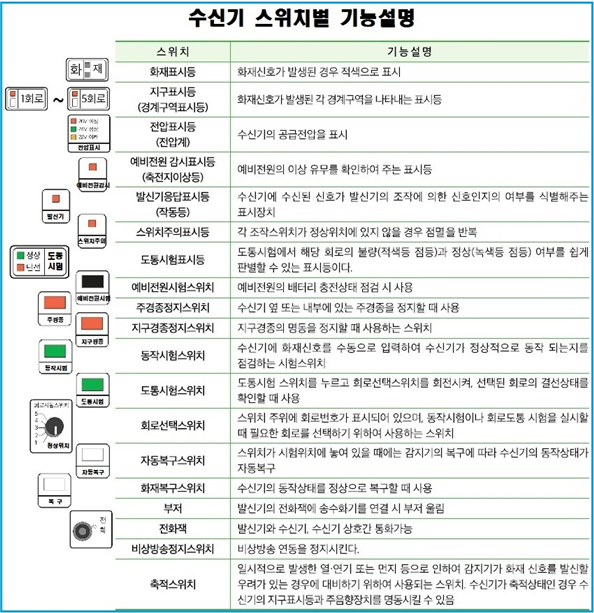

✔ 수신기 스위치 종류

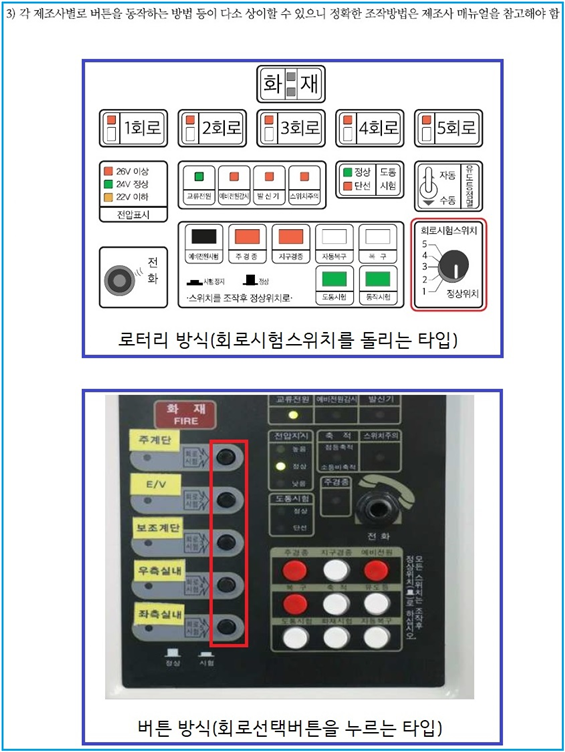

1. 회로선택스위치

회로도통시험 또는 작동시험을 할 때 필요한 회로를 선택하기 위하여 사용하는 스위치

2. 복구스위치

화재표시상태를 복구시킬 때 사용하는 스위치로서 이 스위치를 작동하면 지구표시등과 화재표시등이 소등된다.

3. 자동복구스위치

신호가 수신될 때만 표시등 및 경보장치가 작동하도록 하는 스위치로서 신호가 들어오지 않으면 자동적으로 복구된다. 자동복구스위치를 누른 상태에서 작동시험을 하면 회로가 선택될 때만 표시등 및 음향장치가 작동되고 다음 회로로 돌리면(선택하면) 그 전회로의 상태는 복구된다.

4. 작동시험스위치(동작시험스위치)

수신기의 작동가능 여부를 시험하기 위한 스위치

5. 예비전원스위치

예비전원의 양부를 시험할 때 사용하는 스위치

6. 주경종스위치

주경종의 명동을 제어하기 위한 스위치로서 이 스위치를 눌러(정지 위치) 놓으면 주경종의 명동이 정지된다.

7. 지구경종스위치

지구경종의 명동을 제어하기 위한 스위치로서 이 스위치를 눌러(정지 위치) 놓으면 지구경종의 명동이 정지된다.

8. 도통시험스위치

감지기와 연결되어 회로의 도통상태(단선상태)를 시험하기 위한 스위치

9. 축적 비축적 스위치 : 일시적으로 발생한 열·연기 또는 먼지 등 때문에 감지기가 화재신호를 발신할 우려가 있다면 축적기능의 수신기를 설치하여 비화재보를 방지하여야 한다.

 ⑴ 점검시 : 오동작방지기(축적 비축적 전환스위치)를 비축적위치로 전환

 ⑵ 평상시 : 오동작방지기(축적 비축적 전환스위치)를 축적위치로 전환



✔ P형 수신기 시험방법

1. 회로도통시험

 ⑴ 목적

 감지기회로의 단선유무와 기기 등의 접속상황을 확인하기 위한 시험

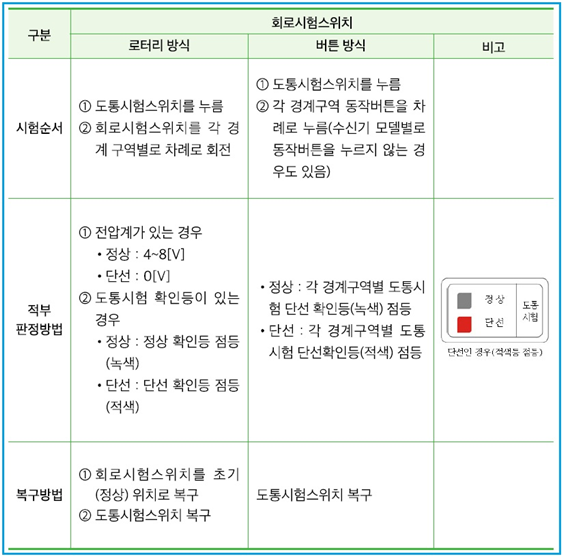

 ⑵ 시험방법

2. 동작시험

 ⑴ 목적

 수신기에 화재신호를 수동으로 입력하여 수신기가 정상적으로 동작되는지를 확인하기 위한 시험

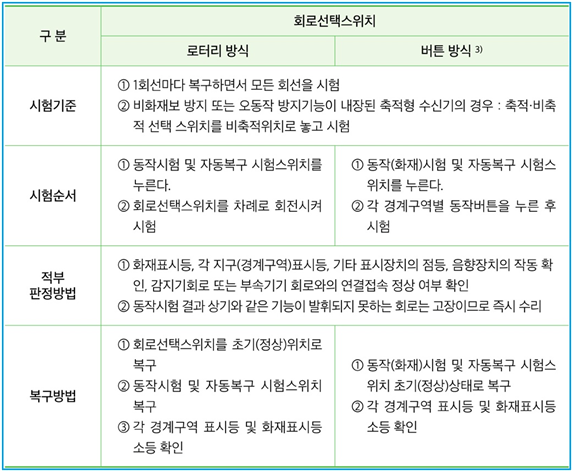

 ⑵ 시험방법

3. 예비전원시험

 ⑴ 목적

 정전 등의 이유로 상용전원(220V)이 차단되는 경우 수신기 내에는 예비전원(24V)으로 자동적으로 절환되는지 여부와 예비전원에 의해서 수신기가 정상적으로 동작할 수 있는지의 여부를 확인하는 시험

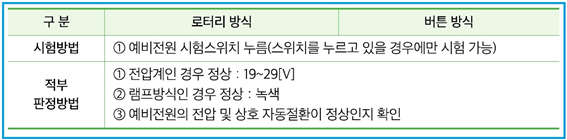

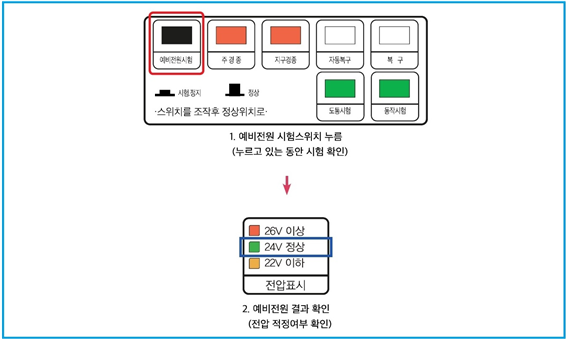

 ⑵ 시험방법

4. 비상전원시험

 ⑴ 목적

 상용전원이 사고 등으로 정전된 경우 자동적으로 비상전원으로 절환되며 또한 정전복구시에 자동적으로 일반 상용전원으로 절환되는지의 여부 확인하기 위한 시험

 ⑵ 시험방법

  ① 비상전원에 축전지설비를 사용하는 것에 대하여 행한다.

  ② 축전용 전원을 개로의 상태로 하고 전압계의 지시치가 적정한 것을 확인한다.

 ⑶ 가부판정의 기준

 비상전원의 전압, 용량, 절환상황 및 복구작동이 정상으로 될 것

5. 공통선시험(7선 이하는 제외)

 ⑴ 목적

 공통선이 담당하고 있는 경계구역수의 적정여부를 확인하기 위한 시험

 ⑵ 시험방법

  ① 수신기 내 접속단자의 공통선을 1선 제거한다.

  ② 회로도통시험의 예에 따라 회로선택스위치를 차례로 회전시킨다.(버튼방식의 경우 누른다)

  ③ 시험용 계기의 지시등이 단선을 지시한 경계구역의 회선을 조사한다.

 ⑶ 가부판정의 기준

 공통선이 담당하고 있는 경계구역의 수가 7 이하일 것

6. 동시작동시험(1선의 것을 제외)

 ⑴ 목적

 감지기가 동시에 수회선 동작하더라도 수신기의 기능에 이상을 주지 않는 것을 확인하기 위한 시험

 ⑵ 시험방법

  ① 주전원에 따라 행한다.

  ② 각 회선의 화재작동을 복구시키는 일이 없이 5회선을 동시에 작동시킨다. 단, 수신기의 전원용량에 의해 5회선을 동시작동 시 부하전류가 최대 부하전류를 초과할 때는 최대부하 전류를 넘지 않는 범위의 회선수로 할 수 있다.

  ③ 위의 경우 주음향장치 및 지구음향장치를 명동시킨다.

  ④ 부수신기, 표시기를 설치하고 있는 것에 대하여는 이 전부를 작동상태로 한다.

 ⑶ 가부판정의 기준

 각 회선을 동시 작동시켰을 때 수신기, 부수신기, 표시기, 음향장치 등의 기능에 이상이 없고, 또 유효하게 화재작동을 계속하는 것으로 할 것

7. 저전압시험

 ⑴ 목적

 전원전압이 저하한 경우에 그 기능이 충분히 유지되는 것을 시험하기 위한 시험

 ⑵ 시험방법

  ① 자동화재탐지설비용 전압시험기 또는 가변저항기 등을 사용하여 교류전원 전압을 정격전압의 80% 이하로 할 것

  ② 축전지설비인 경우에는 축전지의 단자를 절환하여 정격전압의 80% 이하의 전압으로 한다.

  ③ 동작시험에 준하여 실행한다.

 ⑶ 가부판정의 기준

 화재신호를 정상적으로 수신할 수 있을 것

8. 지구음향장치의 작동시험

 ⑴ 목적

 감지기의 작동과 연동하여 해당 지구음향장치가 정상으로 작동하는가를 확인하기 위한 시험

 ⑵ 시험방법

 임의의 감지기 등을 작동시킨다.

 ⑶ 가부판정의 기준

  ① 감지기 또는 발신기를 작동시켰을 때 수신기에 연결된 해당 지구음향장치가 작동하고 음량이 정상일 것

  ② 음량은 음향장치의 중심에서 1m 떨어진 위치에서 90폰(90dB) 이상일 것

9. 회로저항시험

 ⑴ 목적

 감지기회로의 1회선의 선로 저항치가 수신기의 기능에 이상을 주지 않는 것을 확인하기 위한 시험

 ⑵ 시험방법

  ① 저항계를 사용하여 감지기회로의 공통선과 표시선 사이의 전로에 대해 측정한다.

  ② 항상 개로식인 것에 있어서는 회로의 말단상태를 도통상태로 하여 측정한다.

 ⑶ 가부판정의 기준

 하나의 감지기회로의 합성저항치가 50Ω 이하일 것
