1. 개요

 ⑴ 주거용 주방자동소화장치는 주방에 화재발생이나 가연성가스 누출을 감지하여 경보를 울리고 자동으로 가스의 누출을 차단(인덕션의 경우 전기를 차단)하는 장치이다.

 ⑵ 주방 화재 시에는 감지센스에 의하여 화재를 감지함과 동시에 가스를 차단하고 소화기를 자동으로 개방하여 소화약제를 방출함으로써 화재를 소화하는 것이다.

 ⑶ 아파트등 및 오피스텔의 경우 세대별 주방에 설치하도록 규정되어 있다.

2. 주거용 주방자동소화장치 기능

 ⑴ 가스누설 시 : 가스감지기능, 경보기능, 자동차단기능

 ⑵ 가스기구의 과열 시 : 온도감지기능, 경보기능, 자동차단기능

 ⑶ 화재 시 : 소화약제 자동방사기능

3. 주거용 주방자동소화장치의 요소

 ⑴ 소화기 본체 : ABC분말소화기, 방출도관, 분사노즐

  ① 소화약제로는 ABC분말(또는 강화액약제)를 이용하여 약제를 자동 방사한다.

  ② 약제 방출도관은 동관으로 구성하고 말단에 분사노즐을 설치한다.

 ⑵ 수신부

  제어부분으로 감지부(온도) 또는 탐지부(가스)에 발하는 신호를 수신하여 경보를 발하고 가스차단장치 또는 소화약제를 방출하는 작동 장치에 신호를 발신한다.

 ⑶ 온도감지부 : 감지기, 퓨즈블링크, 유리벌브, 온도센서로 구성

  ① 1차 온도감지 : 가스기구 과열 시(90℃) 감지하여 경보를 발하고 가스밸브를 차단하며, 수신기에 신호를 전달한다.(전기적으로 온도감지센서를 이용하여 90℃ 전후에 동작한다.)

  ② 2차 온도감지 : 주위온도가 140℃ 전후가 되면 퓨즈블링크가 파열되면서 소화약제를 방출하며 수신기에 방출신호를 보낸다.(기계적으로 퓨즈블링크를 이용하여 동작한다.)

 ⑷ 가스탐지부

  가스누설 시 이를 탐지하는 가스감지기로서 가스누설신호를 수신부로 보낸다.

 ⑸ 가스차단부

  가스누설 시 이를 감지하여 원격으로 가스밸브를 차단하는 구동부분으로 전동개폐식 또는 솔레노이드밸브(전자밸브)를 이용한다. 또한, 수동으로 손잡이를 돌려 조작할 수 있다.

4. 작동원리

 ⑴ 화재 시 작동원리

  화재 → 1차 온도(90℃ 전후) 감지 → 수신부 화재경보 및 표시등 점등 → 가스밸브차단 → 2차 온도(140℃ 전후) 감지 → 수신부 화재표시등 점등→ 소화약제 방출도관 → 방출구 분사

 ⑵ 가스누설 시 가스 자동차단 원리

  가스누설 → 가스탐지부 작동 → 수신부 경보 및 표시등 점등 → 가스차단부의 차단

5. 설치기준(화재안전기준)

 ⑴ 본체의 방출구

  소화약제 방출구는 환기구의 청소부분과 분리되어 있어야 하며, 형식승인 받은 유효설치 높이 및 방호면적에 따라 설치할 것

 ⑵ 감지부

  감지부는 형식승인 받은 유효한 높이 및 위치에 설치할 것

 ⑶ 수신부

  수신부는 주위의 열기류 또는 습기 등과 주위온도에 영향을 받지 아니하고 사용자가 상시 볼 수 있는 장소에 설치할 것

 ⑷  차단장치

  차단장치(전기 또는 가스)는 상시 확인 및 점검이 가능하도록 설치할 것

 ⑸  탐지부(가스용 주방자동소화장치 사용 시)

  탐지부는 수신기와 분리하여 설치하되

  ① 공기보다 가벼운 가스의 경우 : 천장 면으로부터 30㎝ 이하 위치

  ② 공기보다 무거운 가스의 경우 : 바닥 면으로부터 30㎝ 이하 위치

※ 감지부는 열을 이용하여 화재발생을 감지하는 것이며, 탐지부는 누설가스를 감지하는 것을 말한다.

 ⑹ 수신부

  주위의 열기류 또는 습기 등과 주위온도에 영향을 받지 않고 사용자가 상시 볼 수 있는 장소에 설치할 것

1. "능력단위"란 소화기 및 소화약제에 따른 간이소화용구에 있어서는 형식승인 된 수치를 말하며, 소화약제 외의 것을 이용한 간이소화용구에 있어서는 다음 표에 따른 수치를 말한다.

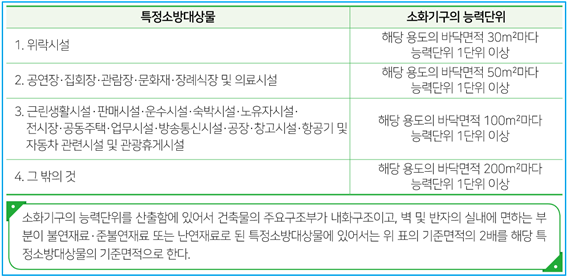

2. 특정소방대상물에 따른 소화기구의 능력단위는 다음 표의 기준에 따를 것

3. 부속용도별로 사용되는 부분에 대하여는 다음 표에 따른 소화기구 및 자동소화장치를 추가하여 설치할 것

4. 소화기는 다음의 기준에 따라 설치할 것

 ⑴ 특정소방대상물의 각 층마다 설치하되, 각층이 2 이상의 거실로 구획된 경우에는 각 층마다 설치하는 것 외에 바닥면적이 33㎡  이상으로 구획된 각 거실(아파트의 경우에는 각 세대를 말한다)에도 배치할 것

 ⑵ 특정소방대상물의 각 부분으로부터 1개의 소화기까지의 보행거리가 소형소화기의 경우에는 20m 이내, 대형소화기의 경우에는 30m 이내가 되도록 배치할 것. 다만, 가연성물질이 없는 작업장의 경우에는 작업장의 실정에 맞게 보행거리를 완화하여 배치할 수 있다.

5. 능력단위가 2단위 이상이 되도록 소화기를 설치해야 할 특정소방대상물 또는 그 부분에 있어서는 간이소화용구의 능력단위가 전체 능력단위의 2분의 1을 초과하지 않게 할 것. 다만, 노유자시설의 경우에는 그렇지 않다.

6. 소화기구(자동확산소화기를 제외)는 거주자 등이 손쉽게 사용할 수 있는 장소에 바닥으로부터 높이 1.5m 이하의 곳에 비치하고, 소화기에 있어서는 "소화기", 투척용소화용구에 있어서는 "투척용소화용구", 마른모래에 있어서는 "소화용모래", 팽창질석 및 팽창진주암에 있어서는 "소화질석"이라고 표시한 표지를 보기 쉬운 곳에 부착할 것. 다만, 소화기 및 투척용소화용구의 표지는 축광식표지로 설치하고, 주차장의 경우 표지를 바닥으로부터 1.5m 이상의 높이에 설치할 것

7. 자동확산소화기는 다음의 기준에 따라 설치할 것

 ⑴ 방호대상물에 소화약제가 유효하게 방출될 수 있도록 설치할 것

 ⑵ 작동에 지장이 없도록 견고하게 고정할 것

1. 개요

 ⑴ 소화기구

  ① 소화기

  ② 간이소화용구 : 에어로졸식 소화용구, 투척용 소화용구, 소공간용 소화용구 및 소화약제 외의 것을 이용한 간이소화용구

  ③ 자동확산소화기

 ⑵ 설치대상

  ① 연면적 33㎡ 이상인 것. 다만, 노유자시설의 경우에는 투척용 소화용구 등을 화재안전기준에 따라 산정된 소화기 수량의 2분의 1 이상으로 설치할 수 있다.

  ② 가스시설, 발전시설 중 전기저장시설 및 문화재

  ③ 터널

  ④ 지하구

 ⑶ 설치대상(주거용 주방자동소화장치) : 아파트등 및 오피스텔의 모든 층

2. 소화기의 종류

 소화기, 간이소화용구 및 자동확산소화기로 크게 3가지로 구분한다.

 ⑴ 소화기

  화재발생 시 사람이 직접 조작하여 소화약제를 방출하는 것.

  ① 소화약제에 의한 분류

   ㈎ 수계(水系) 소화기(Water-type fire extinguisher)

    물소화기, 산‧알칼리 소화기, 강화액 소화기(K급 소화기 포함), 포 소화기

   ㈏ 가스계 소화기 : CO₂, Halon 소화기, 할로겐화합물 소화기

   ㈐ 분말계 소화기 : 분말 소화기

  ② 가압방식에 의한 분류

   ㈎ 축압식(畜壓式) 소화기 : 소화기의 용기 내부에 소화약제를 방사시키기 위한 압력원(가스)을 축압시킨 후 소화기 작동 시 축압된 가스압력에 의해 소화약제를 방사시키는 소화기

   ㈏ 가압식(加壓式) 소화기 : 소화기 내부 또는 외부에 별도의 압력용기를 설치한 후 소화기 작동 시 압력용기의 가스압력에 의하여 소화약제를 방사시키는 소화기 → 분말계 소화기의 경우 현재 생산 및 판매금지 소화기

  ③ 용량에 의한 분류

   ㈎ 대형 소화기 : A급은 10단위 이상, B급은 20단위 이상의 소화기로 보통 바퀴가 있는 차륜식(車輪式)으로 사용하며 소화약제량은 다음과 같다.

   ㈏ 소형 소화기 : 대형소화기에 해당되지 않는 A급 10단위 미만, B급 20단위 미만의 소화기를 말한다.

  ④ 방출방식에 의한 분류

   ㈎ 자기방출식(Self expelling) : 가스계 소화기 중 증기압력이 높아 자기증기압으로 약제를 방출하는 방식

   ㈏ 축압식(Stored pressure) : 용기 내에 소화약제 및 축압용가스를 혼합하여 설치하고 축압가스의 가스압으로 방출하는 방식

   ㈐ 가압식 : 용기 내에 소화약제 및 가압용기(Gas cartridge)를 설치하고 가압용기의 가스압으로 방출하는 방식

   ㈑ 기계펌프식(machanically pumped) : 수동식 펌프를 사용하여 펌프의 압력으로 약제를 방출하는 방식

   ㈒ 반응식 : 용기 내 소화약제의 화학반응에 의해 발생된 가스의 압력으로 약제를 방출하는 방식

 ⑵ 자동식 소화기

화재발생이나 가연성가스의 누출시 이를 자동으로 감지하고 경보를 발하며 이에 따라 소화약제를 자동으로 방출하는 것.

 ⑶ 간이소화용구

  ① 소화약제의 경우 : 소화약제를 방출하는 소규모의 소화용구

  ② 기타의 경우 : 마른모래‧팽창질석‧팽창진주암

3. 소화기 종류

 ⑴ 소화약제 : 소화기의 종류별 소화약제는 표와 같다.

＊¹ 침윤제란 “인산염 + 계면활성제”를 사용하며 물에 첨가하여 사용할 경우 물질에 침투가 용이해지는 첨가물이다.

² AFFF(Aqueous Film Foaming Foam)는 수성막포를 말한다.

³ FFFP(Film Foaming FluoroProtein foam)는 수성막을 형성하는 불화단백포의 일종이다.

⁴분말약제 중 NaHCO₃는 소형 소화기용으로, KHCO₃는 대형 소화기용으로 주로 사용한다.

 ⑵ 효과 및 적응성 : 소화기의 소화효과 및 화재에 대한 적응성은 다음과 같다.

 ⑶ 가압방식

  ① 축압식

   소화기의 용기 내부에 소화약제를 방사시키기 위한 압력원으로서 CO₂(또는 N₂)를 축압시킨 후 소화기 작동 시 축압된 가스압력에 의해 소화약제를 방사시키는 소화기

  ② 가압식

   ㈎ 소화기 내부 또는 외부에 별도의 압력용기(Cartridge)를 설치한 후 소화기 작동 시 압력용기 내의 가스압력에 의해 소화약제를 방사시키는 소화기

   ㈏ 수동펌프식 또는 화학반응식에 의해 생성된 가스등의 압력에 의해 소화약제를 방사시키는 소화기

1. 설치목적

 ⑴ 소규모 건축물, 지하층, 다중이용업소 등에서 화재 시 인명 및 재산피해가 크며 발생확률도 높아 초기소화 및 화재확산 방지로 사용

 ⑵ 소화기나 소화전과 같이 수동 개념이 아닌 자동소화설비로 연속적인 살수가 가능하고 피난시간 확보에 유리

2. 설치대상

 ⑴ 공동주택 중 연립주택 및 다세대주택

 ⑵ 근린생활시설 중 다음의 어느 하나에 해당하는 것

  ① 근린생활시설로 사용하는 부분의 바닥면적 합계가 1,000㎡ 이상인 것은 모든 층

  ② 의원, 치과의원 및 한의원으로서 입원실이 있는 시설

  ③ 조산원 및 산후조리원으로서 연면적 600㎡ 미만인 시설

 ⑶ 의료시설 중 다음의 어느 하나에 해당하는 시설

  ① 종합병원, 병원, 치과병원, 한방병원 및 요양병원(의료재활시설 제외)으로 사용되는 바닥면적의 합계가 600㎡  미만

  ② 정신의료기관 또는 의료재활시설로 사용되는 바닥면적의 합계가 300㎡  이상 600㎡  미만인 시설

  ③ 정신의료기관 또는 의료재활시설로 사용되는 바닥면적의 합계가 300㎡  미만이고, 창살이 설치된 시설

 ⑷ 교육연구시설 내에 합숙소로서 연면적 100㎡  이상인 경우에는 모든 층

 ⑸ 노유자 시설로서 다음의 어느 하나에 해당하는 시설

  ① 노유자 생활시설

  ② ①에 해당하지 않는 노유자 시설로 해당 시설로 사용하는 바닥면적의 합계가 300㎡  이상 600㎡  미만인 시설

  ③ ①에 해당하지 않는 노유자 시설로 해당 시설로 사용하는 바닥면적의 합계가 300㎡  미만이고, 창살이 설치된 시설

 ⑹ 숙박시설로 사용되는 바닥면적의 합계가 300㎡  이상 600㎡  미만인 시설

 ⑺ 건물을 임차하여 보호시설로 사용하는 부분

 ⑻ 복합건축물로서 연면적 1,000㎡  이상인 것은 모든 층

3. 설치기준

 ⑴ 수원

  ① 간이스프링클러설비의 수원은 다음의 기준과 같다.

   ㈎ 상수도직결형의 경우에는 수돗물

   ㈏ 수조(캐비닛형 포함)를 사용하고자 하는 경우에는 적어도 1개 이상의 자동급수장치를 갖춰야 하며, 2개의 간이헤드에서 최소 10분[붉은색에 해당하는 경우에는 5개의 간이헤드에서 최소 20분] 이상 방수할 수 있는 양 이상을 수조에 확보

  ② 간이스프링클러설비의 수원을 수조로 설치하는 경우에는 소화설비의 전용수조로 해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.

   ㈎ 간이스프링클러설비용 펌프의 풋밸브 또는 흡수배관의 흡수구를 다른 설비의 풋밸브 또는 흡수구보다 낮은 위치에 설치

   ㈏ 고가수조로부터 소화설비의 수직배관에 물을 공급하는 급수구를 다른 설비의 급수구보다 낮은 위치에 설치한 때

  ③ 저수량을 산정함에 있어서 다른 설비와 겸용하여 간이스프링클러설비용 수조를 설치하는 경우에는 간이스프링클러설비의 풋밸브·흡수구 또는 수직배관의 급수구와 다른 설비의 풋밸브·흡수구 또는 수직배관의 급수구와의 사이의 수량을 그 유효수량으로 한다.

  ④ 간이스프링클러설비용 수조는 다음의 기준에 따라 설치해야 한다.

   ㈎ 점검에 편리한 곳에 설치할 것

   ㈏ 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

   ㈐ 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.

   ㈑ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

   ㈒ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

   ㈓ 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

   ㈔ 수조 외측의 보기 쉬운 곳에 "간이스프링클러설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

   ㈕ 소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "간이스프링클러설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 소화설비용 펌프가 설치되고 해당 펌프에 표지를 설치한 때에는 그렇지 않다.

 ⑵ 가압송수장치

  ① 방수압력(상수도직결형은 상수도압력)은 가장 먼 가지배관에서 2개[붉은색에 해당하는 경우에는 5개]의 간이헤드를 동시에 개방할 경우 각각의 간이헤드 선단 방수압력은 0.1MPa 이상, 방수량은 50L/min 이상이어야 한다. 다만, 주차장에 표준반응형스프링클러헤드를 사용할 경우 헤드 1개의 방수량은 80L/min 이상이어야 한다.

  ② 전동기 또는 내연기관에 따른 펌프를 이용하는 가압송수장치는 다음의 기준에 따라 설치해야 한다.

   ㈎ 쉽게 접근할 수 있고 점검하기에 충분한 공간이 있는 장소로서 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치할 것

   ㈏ 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것

   ㈐ 펌프는 전용으로 할 것. 다만, 다른 소화설비와 겸용하는 경우 각각의 소화설비의 성능에 지장이 없을 때에는 예외

   ㈑ 펌프의 토출 측에는 압력계를 체크밸브 이전에 펌프 토출 측 플랜지에서 가까운 곳에 설치하고, 흡입 측에는 연성계 또는 진공계를 설치할 것. 다만, 수원의 수위가 펌프의 위치보다 높거나 수직회전축펌프의 경우에는 연성계 또는 진공계를 설치하지 않을 수 있다.

   ㈒ 펌프의 성능은 체절운전 시 정격토출압력의 140%를 초과하지 않고, 정격토출량의 150%로 운전 시 정격토출압력의 65% 이상이 되어야 하며, 펌프의 성능을 시험할 수 있는 성능시험배관을 설치할 것. 다만, 충압펌프의 경우 그렇지 않다.

   ㈓ 가압송수장치에는 체절운전 시 수온의 상승을 방지하기 위한 순환배관을 설치할 것

   ㈔ 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것

   ㈕ 기동용수압개폐장치를 기동장치로 사용할 경우에는 다음의 기준에 따른 충압펌프를 설치할 것. 다만, 캐비닛형 간이스프링클러설비의 경우에는 그렇지 않다.

    ⦁ 펌프의 토출압력은 그 설비의 최고위 살수장치의 자연압보다 적어도 0.2MPa이 더 크도록 하거나 가압송수장치의 정격토출압력과 같게 할 것

    ⦁ 펌프의 정격토출량은 정상적인 누설량보다 적어서는 안 되며, 간이스프링클러설비가 자동적으로 작동할 수 있도록 충분한 토출량을 유지할 것

   ㈖ 수원의 수위가 펌프보다 낮은 위치에 있는 가압송수장치에는 다음의 기준에 따른 물올림장치를 설치할 것. 다만, 캐비닛형 간이스프링클러설비의 경우에는 그렇지 않다.

    ⦁ 물올림장치에는 전용의 수조를 설치할 것

    ⦁ 수조의 유효수량은 100L 이상으로 하되, 구경 15mm 이상의 급수배관에 따라 해당 수조에 물이 계속 보급되도록 할 것

   ㈗ 내연기관을 사용 시 제어반에 따라 내연기관의 자동 및 수동기동이 가능하고, 상시 충전되어 있는 축전지설비를 갖출 것

   ㈘ 가압송수장치에는 "간이스프링클러소화펌프"라고 표시한 표지를 할 것. 이 경우 그 가압송수장치를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.

   ㈙ 가압송수장치는 부식 등으로 인한 펌프의 고착을 방지할 수 있도록 다음의 기준에 적합한 것. 다만, 충압펌프는 제외

    ⦁ 임펠러는 청동 또는 스테인리스 등 부식에 강한 재질을 사용할 것

    ⦁ 펌프축은 스테인리스 등 부식에 강한 재질을 사용할 것

 ⑶ 배관 및 밸브

  ① 급수배관: 전용으로 할 것. 다만, 상수도직결형은 수도배관 호칭지름 32mm 이상배관이고 간이헤드 개방 시 유수신호 작동과 다른 용도의 사용 배관의 송수를 자동 차단 및 배관연결 부분은 물이 고이지 않게 한다.

  ② 배관 및 밸브 등의 설치 순서

   ㈎ 상수도직결형

    수도용계량기 ⇒ 급수차단장치 ⇒ 개폐표시형밸브 ⇒ 체크밸브 ⇒ 압력계 ⇒ 유수검지장치(압력스위치 등 유수검지장치와 동등 이상의 기능과 성능이 있는 것을 포함) ⇒ 2개의 시험밸브

   ㈏ 펌프 등의 가압송수장치를 이용하는 경우

    수원 ⇒ 연성계 또는 진공계(수원이 펌프보다 높은 경우를 제외) ⇒ 펌프 또는 압력수조 ⇒ 압력계 ⇒ 체크밸브 ⇒ 성능시험배관 ⇒ 개폐표시형밸브 ⇒ 유수검지장치 ⇒ 시험밸브

   ㈐ 가압수조를 가압송수장치로 이용하여 배관 및 밸브 등을 설치하는 경우

    수원 ⇒ 가압수조 ⇒ 압력계 ⇒ 체크밸브 ⇒ 성능시험배관 ⇒ 개폐표시형밸브 ⇒ 유수검지장치 ⇒ 2개의 시험밸브

   ㈑ 캐비닛형의 가압송수장치에 배관 및 밸브 등을 설치하는 경우

    수원 ⇒ 연성계 또는 진공계(수원이 펌프보다 높은 경우를 제외) ⇒ 펌프 또는 압력수조 ⇒ 압력계 ⇒ 체크밸브 ⇒ 개폐표시형밸브 ⇒ 2개의 시험밸브

※ 붉은색의 경우 캐비닛형 간이스프링클러설비를 제외한 가압송수장치를 설치할 것
