2023년 3급 소방안전관리자 요약(제4편 소방시설의 종류, 구조·점검 Ⅱ)

✔ 강습교재(2022년 11월 발행본) 개정판 요약자료 - 22년 12월 1일자로 시행(개정)되는 소방법에 따라 기존 강습교재와 많은 부분이 바뀌었음

→ 2023년 4월부터 적용된 새로운 강습교재 개정판 내용에 맞게 추가 수정함

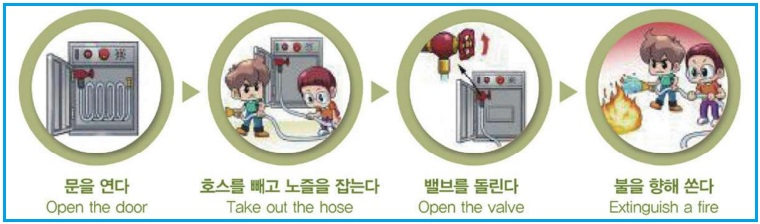

⚬ 옥내소화전 사용방법

⚬ 옥내소화전설비의 성능 : 옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 각 소화전 노즐에서 법적 방수량 및 방수압력

1) 방수량 : 130L/min 이상

2) 방수압력 : 0.17㎫ 이상 0.7㎫ 이하

※ 고층건축물 : 층수가 30층 이상이거나 높이가 120m 이상인 건축물

⚬ 옥내소화전설비의 수원의 저수량 : 옥내소화전의 설치개수가 가장 많은 층의 설치개수 N(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)에 2.6㎥(130L/min×20min)를 곱한 양 이상. 즉, N×2.6㎥ 이상

▷ 층수가 30층~49층인 경우 수원의 저수량 : N×5.2㎥(130L/min×40min) 이상

층수가 50층 이상인 경우 수원의 저수량 : N×7.8㎥(130L/min×60min) 이상

※ 참고자료(압력단위 변환)

- SI단위인 0.17㎫은 공학단위로 변환하면 약 1.7kg/㎠이며 m로 환산하면 17m가 된다.

즉, 0.17㎫ ≒ 1.7kg/㎠ = 17m

- 1㎥은 1ton(톤)이라고도 하며 L단위로 환산하면 1000L가 된다.

즉, 1㎥(톤) = 1000L

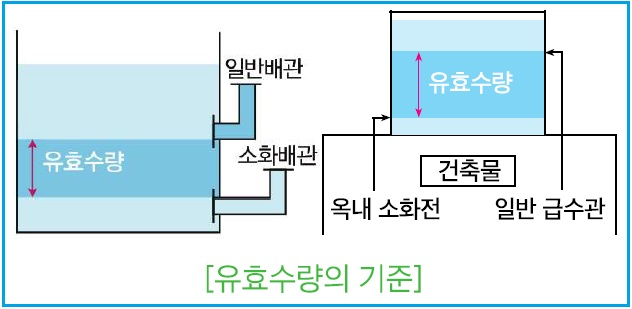

⚬ 유효수량 : 타 소화설비와 수원이 겸용인 경우 각각의 소화설비 유효수량을 가산한 양 이상으로 한다.

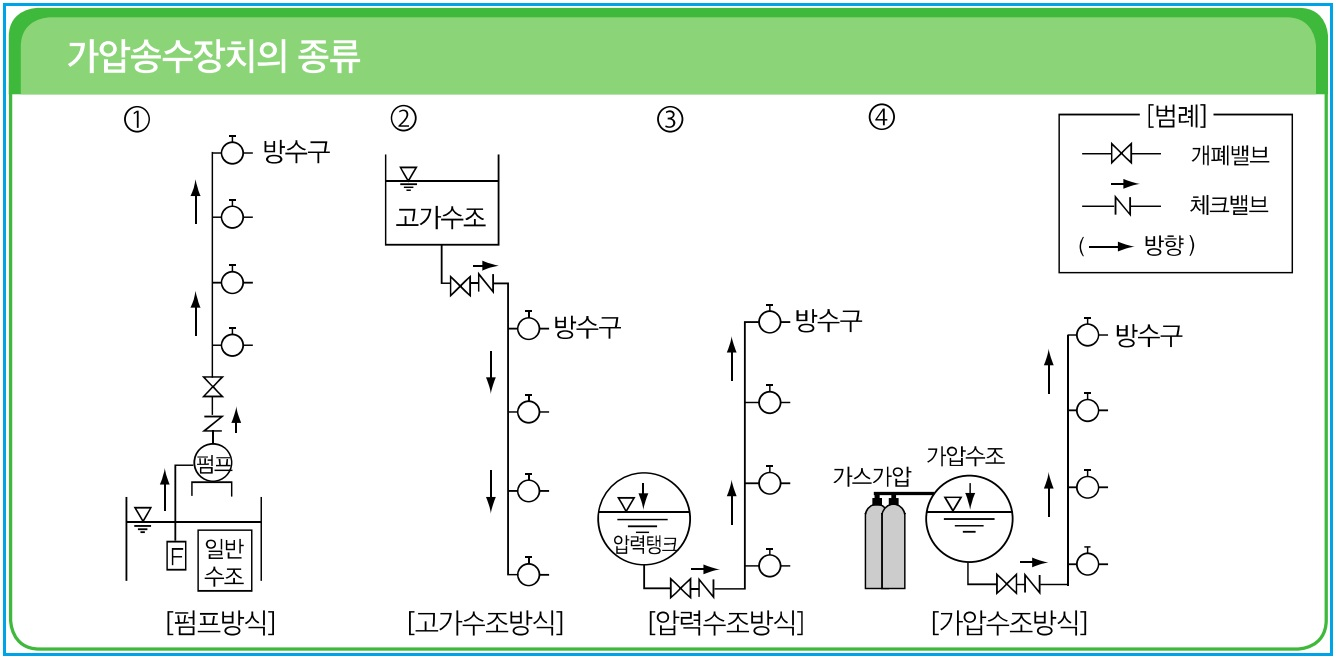

⚬ 가압송수장치의 종류

1) 펌프방식 : 일반적으로 많이 사용되는 방식이다. 기동용 수압개폐장치(압력챔버 또는 전자식 압력스위치)를 설치하여 소화전의 개폐밸브 개방 시 배관 내 압력 저하에 의하여 압력스위치가 작동함으로써 펌프를 기동하는 방식

2) 고가수조방식 : 자연낙차압을 이용하는 방식으로 최고층에 수조를 설치하여 높이에 따른 낙차압을 이용하는 방식으로 일반 건물에는 거의 사용되지 못하고 있다.

3) 압력수조방식 : 압력수조 내의 물이 압축된 공기에 의해 가압하는 방식으로 탱크 위치에 구애받지 않는 장점이 있다.

4) 가압수조방식 : 별도의 가압원인 압축공기 또는 불연성 고압기체에 의해 소방용수를 가압하여 송수하는 방식으로 전원이 필요 없다.

⚬ 옥내소화전 방수구

1) 설치기준 : 층마다 설치, 수평거리가 25m 이하(옥외소화전 방수구는 수평거리 40m 이하)

2) 바닥으로부터 높이가 1.5m 이하에 설치

3) 호스는 구경 40㎜(호스릴 옥내소화전설비의 호스는 구경 25㎜)이상의 것(옥외소화전 호스의 구경은 65㎜)

⚬ 소화전 위치표시등 : 함의 상부에 설치

⚬ 펌프 기동표시등(기동확인등) : 위치표시등 바로 밑쪽에 작은 적색등

⚬ 표시 및 표지판 : 외국어 병기, 표지판을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착(사용요령을 외국어와 시각적인 그림을 포함하여 작성)

⚬ 동력제어반(MCC) : 외함은 두께 1.5㎜ 이상의 강판 또는 이와 동등 이상의 강도 및 내열성능이 있는 것으로 할 것

⚬ 감시제어반(수신반) : 펌프를 포함하여 각 회로의 작동 및 이상 유무를 표시하는 장치로서 자동화재탐지설비의 수신기에 기능을 추가하여 복합 수신기로 설치되는 경우가 많다.

⚬ 옥내소화전설비 점검 : 방수압력과 방수량 측정은 어느 층에서도 2개 이상 설치된 경우 2개(설치개수가 1개인 경우 1개)를 동시에 개방시켜 법적 방수압력(0.17㎫) 이상 나와야 하며 소화펌프의 자동기동 및 옥내소화전 함 표면에 부착된 펌프 기동표시등이 점등되는지 확인한다.

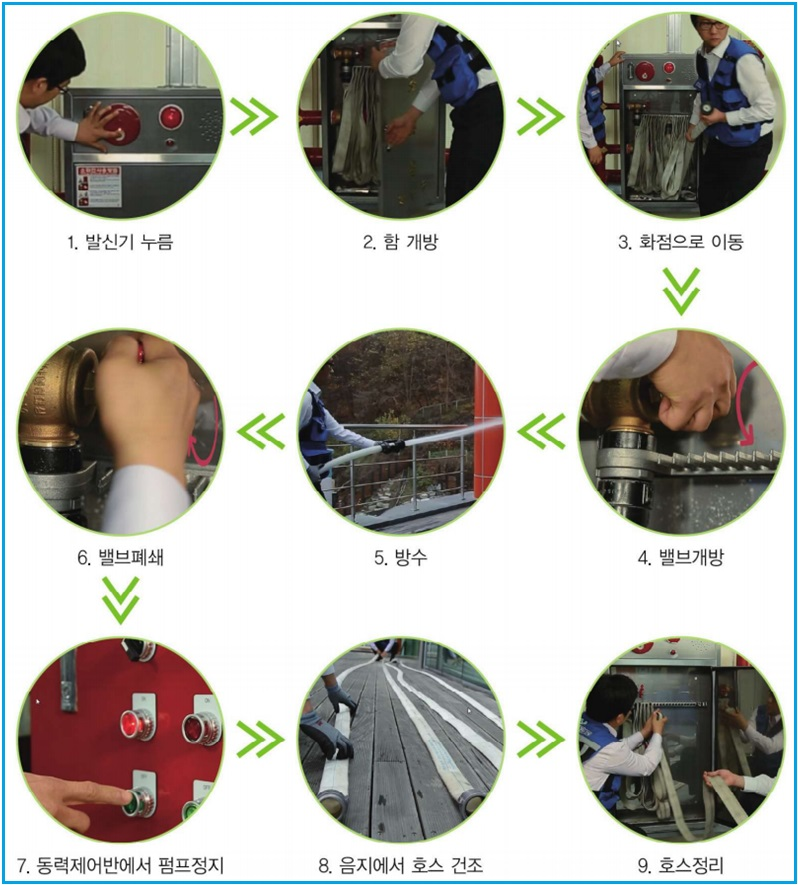

⚬ 옥내소화전 실기실습(작동순서)



[출제 문제]

1. 옥내소화전설비에 대한 설명으로 옳은 것은?

① 옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 방수압은 0.17㎫ 이상, 0.7㎫ 이하가 되어야 한다.

② 옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 방수량은 350L/min 이상이어야 한다.

③ 옥내소화전설비의 호스의 구경은 25㎜ 이상의 것을 사용하여야 한다.

④ 방수구는 바닥으로부터 0.8m ~ 1.5m 이하의 위치에 설치한다.

[해설] 옥내소화전설비

⑴ 옥내소화전설비의 성능 : 옥내소화전(2개 이상인 경우 2개, 고층건축물의 경우 최대 5개)을 동시에 방수할 경우 각 소화전 노즐에서 법적 방수량 및 방수압력

 ⒜ 방수량 : 130L/min 이상

 ⒝ 방수압력 : 0.17㎫ 이상 0.7㎫ 이하

 ※ 고층건축물 : 층수가 30층 이상이거나 높이가 120m 이상인 건축물

⑵ 옥내소화전설비의 방수구

 ⒜ 설치기준 : 수평거리가 25m 이하(옥외소화전 방수구는 수평거리 40m 이하)

 ⒝ 바닥으로부터 높이가 1.5m 이하에 설치

 ⒞ 호스는 구경 40㎜(호스릴 옥내소화전설비의 호스는 구경 25㎜) 이상의 것

답) 1번
