2023년 3급 소방안전관리자 요약(제4편 소방시설의 종류, 구조·점검 Ⅰ)

✔ 강습교재(2022년 11월 발행본) 개정판 요약자료 - 22년 12월 1일자로 시행(개정)되는 소방법에 따라 기존 강습교재와 많은 부분이 바뀌었음

→ 2023년 4월부터 적용된 새로운 강습교재 개정판 내용에 맞게 추가 수정함



제4편 소방시설의 종류, 구조·점검

⚬ 소방시설의 종류

 1) 소화설비

1. 소화기구	1) 소화기 2) 간이소화용구 : 에어로졸식 소화용구, 투척용 소화용구, 소공간용 소화용구 및 소화약제 외의 것을 이용한 간이소화용구 3) 자동확산소화기
2. 자동소화장치	1) 주거용 주방자동소화장치 2) 상업용 주방자동소화장치 3) 캐비닛형 자동소화장치 4) 가스자동소화장치 5) 분말자동소화장치 6) 고체에어로졸자동소화장치
3. 옥내소화전설비(호스릴옥내소화전설비를 포함)
4. 스프링클러설비등	1) 스프링클러설비 2) 간이스프링클러설비(캐비닛형 간이스프링클러설비를 포함) 3) 화재조기진압용 스프링클러설비
5. 물분무등소화설비	1) 물분무소화설비 2) 미분무소화설비 3) 포소화설비 4) 이산화탄소소화설비 5) 할론소화설비 6) 할로겐화합물 및 불활성기체소화설비 7) 분말소화설비 8) 강화액소화설비 9) 고체에어로졸소화설비
6. 옥외소화전설비

 2) 경보설비

1. 단독경보형감지기

2. 비상경보설비(비상벨설비 및 자동식사이렌설비)

3. 시각경보기

4. 자동화재탐지설비

5. 화재알림설비

6. 비상방송설비

7. 자동화재속보설비

8. 통합감시시설

9. 누전경보기

10. 가스누설경보기

 3) 피난구조설비

1. 피난기구 : 피난사다리·구조대·완강기 그 밖에 화재안전기준으로 정하는 것

2. 인명구조기구 : 방열복·방화복(안전모, 보호장갑 및 안전화를 포함)·공기호흡기·인공소생기 (방공인)

3. 유도등 : 피난유도선·피난구유도등·통로유도등·객석유도등·유도표지

4. 비상조명등 및 휴대용 비상조명등

 4) 소화용수설비

1. 상수도소화용수설비

2. 소화수조·저수조 그 밖의 소화용수설비

 5) 소화활동설비(제송살콘무연)

1. 제연설비

2. 연결송수관설비

3. 연결살수설비

4. 비상콘센트설비

5. 무선통신보조설비

6. 연소방지설비

⚬ 간이소화용구 : 초기진화에 간편하게 사용할 수 있는 소화용구

⚬ 자동확산소화기 : 화재를 감지하여 자동으로 소화약제를 방출·확산시켜 국소적으로 소화하는 소화기

⚬ 소형소화기 : 능력단위가 1단위 이상이고 대형소화기의 능력단위 미만인 것

⚬ 대형소화기 : 화재시 사람이 운반할 수 있도록 운반대와 바퀴가 설치되어 있고 능력단위가 A급 화재 10단위 이상, B급 화재 20단위 이상인 것

⚬ 소화기의 적응화재

구분	의미 및 표시방법
A급화재 (일반화재)	나무, 섬유, 종이, 고무, 플라스틱류와 같은 일반 가연물이 타고 나서 재가 남는 화재. 소화기의 적응 화재별 표시는 ‘A’
B급화재 (유류화재)	인화성 액체, 가연성 액체, 석유, 그리스, 타르, 솔벤트, 래커, 알코올 등과 같은 유류가 타고나서 재가 남지 않는 화재. 소화기의 적응 화재별 표시는 ‘B’
C급화재 (전기화재)	전류가 흐르고 있는 전기기기, 배선과 관련된 화재. 소화기의 적응 화재별 표시는 ‘C’
K급화재 (주방화재)	주방에서 동식물유를 취급하는 조리기구에서 일어나는 화재. 소화기의 적응 화재별 표시는 ‘K’

⚬ ABC분말 소화기

적응화재	주성분	약제의 색	소화효과
ABC급	제1인산암모늄(NH4H2PO4)	담홍색	질식, 부촉매(억제)

⚬ 가압식 소화기 : 본체용기 내부에 가압용 가스용기가 별도 설치되어 있으며, 현재는 생산 중단

⚬ 축압식 소화기 : 질소가스가 충전되어있으며 지시압력계의 녹색 범위(0.7~0.98㎫)가 사용가능한 범위

⚬ 분말소화기 내용연수 : 분말소화기의 내용연수는 10년으로 하고 내용연수가 지난 제품은 교체하거나 성능검사를 하여 합격한 소화기에 대해서 내용연수 등이 경과한 날의 다음 달부터 아래에 해당하는 기간 동안 연장하여 사용이 가능하다. 즉 성능검사에 합격하면 계속해서 사용할 수 있다.(2022년 개정 사항)

 1) 내용연수 경과 후 10년 미만 된 소화기 : 성능검사 합격 후 3년 연장

 2) 내용연수 경과 후 10년 이상 된 소화기 : 성능검사 합격 후 1년 연장

⚬ 분말소화기 폐기방법 : 생활폐기물 신고필증을 구매·부착하여 지정된 장소에 배출

⚬ 이산화탄소 소화기(BC급 소화기)) : 본체 용기에 충전된 이산화탄소를 레버식 밸브의 개폐에 의해 방사(지시압력계 없음, 내용연수 규정 없음)

⚬ 할론 소화기 : 부촉매 및 질식소화효과

 1) 종류

  가. BC급 : 할론2402

  나. ABC급 : 할론1211, 할론1301

 2) 구조

  가. 할론1211, 할론2402 : 지시압력계 부착(녹색범위가 정상 압력)

  나. 할론1301 : 자체 고압으로 방사하며 지시압력계가 없다. 할론소화약제 중 가장 소화능력이 좋으며, 독성이 가장 적고 냄새가 없다.

⚬ 소화기구의 설치기준

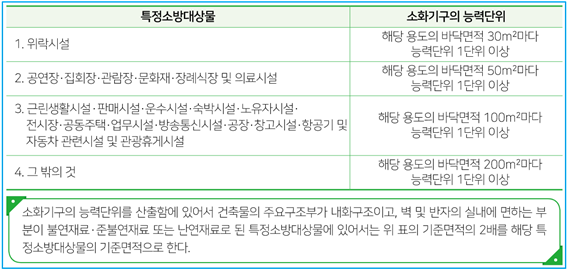

 ▷ 특정소방대상물별 소화기구의 능력단위 기준

⚬ 소화기 설치기준

 1) 각 층마다 설치

 2) 소형소화기는 보행거리 20m 마다, 대형소화기는 보행거리 30m 이내 설치

 3) 바닥면적이 33㎡ 이상으로 구획된 각 거실마다 추가 설치

 4) 아파트의 경우 각 세대마다 설치

 5) 능력단위가 2단위 이상이 되도록 소화기를 설치하는 경우 간이소화용구의 능력단위가 전체 능력단위의 2분의 1을 초과하지 아니하게 한다.(노유자 시설은 2분의 1 초과 가능)

 6) 소화기구는 바닥으로부터 높이 1.5m 이하의 곳에 비치, “소화기”라고 표시한 표지를 보기 쉬운 곳에 부착한다.

⚬ 소화기의 점검(지시압력계) : 지시압력계가 녹색범위(0.7㎫~0.98㎫)에 있어야 정상이며, 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 재충전 또는 소화기 교체가 필요하다. 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.

⚬ 자동확산소화기 점검방법 : 약제 저장용기는 지시압력계가 설치되어 있으며 압력상태가 녹색의 범위 내에 있는지 확인한다. 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 자동확산소화기 교체가 필요하다. 또한 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.

⚬ 주거용 주방자동소화장치 설치대상 : 아파트 등 및 오피스텔

⚬ 주거용 주방자동소화장치 점검내용

 1) 가스누설탐지부 점검

 2) 가스누설차단밸브 시험

 3) 예비전원시험 : 전원 플러그를 뽑은 상태에서 수신부의 예비전원램프가 점등되면 정상

 4) 감지부 시험

 5) 제어반(수신부) 점검

 6) 약제 저장용기 점검 : 지시압력계 점검(녹색 범위)



[출제 문제]

1. 다음은 소화기구의 점검에 대한 내용이다. 올바른 내용을 모두 고른 것은?

가. A소화기의 설치장소 및 설치수량의 적합여부를 점검했다. 나. B소화기의 지시압력계의 압력 값을 확인했다. 다. A소화기의 변형, 손상 등 외관점검을 실시했다. 라. B소화기의 내용연수 적정 여부를 점검했다.

① 가, 다

② 나, 라

③ 가, 나

④ 다, 라

[해설]

⑴ A소화기는 분말소화기이며 가압식 분말소화기(현재 생산 중단)와 축압식 소화기로 구분된다. 분말소화기의 내용연수는 10년이며 성능확인을 받으면 연장(내용연수 경과 후 10년 미만인 경우 3년, 내용연수 경과 후 10년 이상인 경우 1년) 가능하다.

⑵ B소화기는 이산화탄소소화기이며 별도의 지시압력계가 없으며 내용연수에 대한 규정은 없다.

답) 1번
