3급 소방안전관리자 요약자료4-1(2022년 최신)

제4편 소방시설의 종류, 구조·점검(1)

⚬ 소방시설의 종류(소경피용활)

  1) 소화설비

1. 소화기구	1) 소화기 2) 간이소화용구 : 에어로졸식 소화용구, 투척용 소화용구, 소공간용 소화용구 및 소화약제 외의 것을 이용한 간이소화용구 3) 자동확산소화기
2. 자동소화장치	1) 주거용 주방자동소화장치 2) 상업용 주방자동소화장치 3) 캐비닛형 자동소화장치 4) 가스자동소화장치 5) 분말자동소화장치 6) 고체에어로졸자동소화장치
3. 옥내소화전설비(호스릴옥내소화전설비를 포함)
4. 스프링클러설비등	1) 스프링클러설비 2) 간이스프링클러설비(캐비닛형 간이스프링클러설비를 포함) 3) 화재조기진압용 스프링클러설비
5. 물분무등소화설비	1) 물분무소화설비 2) 미분무소화설비 3) 포소화설비 4) 이산화탄소소화설비 5) 할론소화설비 6) 할로겐화합물 및 불활성기체소화설비 7) 분말소화설비 8) 강화액소화설비 9) 고체에어로졸소화설비
6. 옥외소화전설비

  2) 경보설비

1. 단독경보형감지기

2. 비상경보설비(비상벨설비 및 자동식사이렌설비)

3. 시각경보기

4. 자동화재탐지설비

5. 비상방송설비

6. 자동화재속보설비

7. 통합감시시설

8. 누전경보기

9. 가스누설경보기

  3) 피난구조설비

1. 피난기구 : 피난사다리·구조대·완강기 그 밖에 화재안전기준으로 정하는 것

2. 인명구조기구 : 방열복·방화복(안전헬멧, 보호장갑 및 안전화를 포함)·공기호흡기·인공소생기 (방공인)

3. 유도등 : 피난유도선·피난구유도등·객석유도등·유도표지

4. 비상조명등 및 휴대용비상조명등

  4) 소화용수설비

1. 상수도소화용수설비

2. 소화수조·저수조 그 밖의 소화용수설비

  5) 소화활동설비(제송살콘무연)

1. 제연설비

2. 연결송수관설비

3. 연결살수설비

4. 비상콘센트설비

5. 무선통신보조설비

6. 연소방지설비

⚬ 간이소화용구 : 능력단위가 1미만의 소화기구

⚬ 소형소화기 : 능력단위가 1단위 이상이고 대형소화기의 능력단위 미만인 것

⚬ 대형소화기 : 화재시 사람이 운반할 수 있도록 운반대와 바퀴가 설치되어 있고 능력단위가 A급 화재 10단위 이상, B급 화재 20단위 이상인 것

⚬ 소화기의 적응화재

구분	의미 및 표시방법
A급화재 (일반화재)	나무, 섬유, 종이, 고무, 플라스틱류와 같은 일반 가연물이 타고 나서 재가 남는 화재. 소화기의 적응 화재별 표시는 ‘A’
B급화재 (유류화재)	인화성 액체, 가연성 액체, 석유 그리스, 타르, 솔벤트, 래커, 알코올 등과 같은 유류가 타고 나 서 재가 남지 않는 화재. 소화기의 적응 화재별 표시는 ‘B’
C급화재 (전기화재)	전류가 흐르고 있는 전기기기, 배선과 관련된 화재. 소화기의 적응 화재별 표시는 ‘C’
K급화재 (주방화재)	주방에서 동식물유를 취급하는 조리기구에서 일어나는 화재. 소화기의 적응 화재별 표시는 ‘K’

⚬ ABC분말 소화기

적응화재	주성분	약제의 색	소화효과
ABC급	제1인산암모늄(NH4H2PO4)	담홍색	질식, 부촉매(억제)

⚬ 가압식 소화기 : 본체용기 내부에 가압용 가스용기가 별도 설치되어 있으며, 현재는 생산 중단

⚬ 축압식 소화기 : 질소가스가 충전되어있으며 지시압력계의 녹색 범위(0.7~0.98MPa)가 사용가능한 범위

분말소화기

⚬ 분말소화기 내용연수 : 분말소화기의 내용연수 10년 이지만 성능확인을 받으면 1회에 한하여 3년 연장 가능하다.

⚬ 이산화탄소 소화기 : 본체 용기에 충전된 이산화탄소를 레버식 밸브의 개폐에 의해 방사(지시압력계 없음, 내용연수 규정 없음)

이산화탄소 소화기

⚬ 할론 소화기 종류 : 할론1211, 할론2402, 할론1301(독성이 가장 적고 냄새가 없다)

⚬ 소화기구의 설치기준

  ▷ 특정소방대상물별 소화기구의 능력단위 기준

특정소방대상물별 소화기구의 능력단위 기준

⚬ 소화기 설치 기준 :

  1) 소형소화기는 보행거리 20m 마다, 대형소화기는 보행거리 30m 마다 설치

  2) 각 층이 2 이상의 거실로 구획된 경우 각 층마다 설치

  3) 바닥면적이 33㎡ 이상으로 구획된 각 거실(아파트의 경우 각 세대마다 설치)마다 설치

  4) 능력단위가 2단위 이상이 되도록 소화기를 설치하는 경우 간이소화용구의 능력단위가 전체 능력단위의 2분의 1을 초과하지 아니하게 한다.(노유자 시설은 2분의 1 초과 가능)

  5) 소화기구는 바닥으로부터 높이 1.5m 이하의 곳에 비치, “소화기”라고 표시한 표지를 보기 쉬운 곳에 부착한다.

⚬ 소화기의 점검(지시압력계) : 지시압력계가 녹색범위에 있어야 정상이며, 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 재충전 또는 소화기 교체가 필요하다. 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.

분말소화기 지시압력계 정상여부 판단(사진)

⚬ 자동확산소화기 점검방법 : 약제 저장용기는 지시압력계가 설치되어 있으며 압력상태가 녹색의 범위 내에 있는지 확인한다. 녹색 범위의 좌측을 가리키면 압력이 부족한 것으로 자동확산소화기 교체가 필요하다. 또한 녹색 범위의 우측(적색)을 가리키면 과압(압력이 높음) 상태를 나타낸다.

⚬ 소화기 실습(소화기 사용순서)

  1) 소화기를 불이 난 곳으로 옮긴다.

  2) 소화기를 바닥에 내려놓은 후 한 손은 소화기 몸통을 잡고 다른 한 손은 안전핀을 잡아 당긴다.

  3) 한 손은 손잡이를, 다른 한 손은 노즐을 잡고 화점을 향하게 한다.

  4) 소화가 완전히 될 때까지 약제를 화점을 향하여 골고루 방사한다.(외부에서 방사 시 바람을 등지고 화점을 향하여 비로 쓸 듯이 골고루 방사한다.)

⚬ 주거용 주방자동소화장치 설치대상 : 아파트의 세대별 주방 및 30층 이상 오피스텔 각 실별 주방

⚬ 주거용 주방자동소화장치 점검내용

  1) 가스누설탐지부 점검

  2) 가스누설차단밸브 점검

  3) 예비전원시험 : 전원 플러그를 뽑은 상태에서 수신부의 예비전원램프가 점등되면 정상

  4) 감지부 점검

  5) 제어반(수신부) 점검

  6) 약제 저장용기 점검 : 지시압력계 점검(녹색 범위)

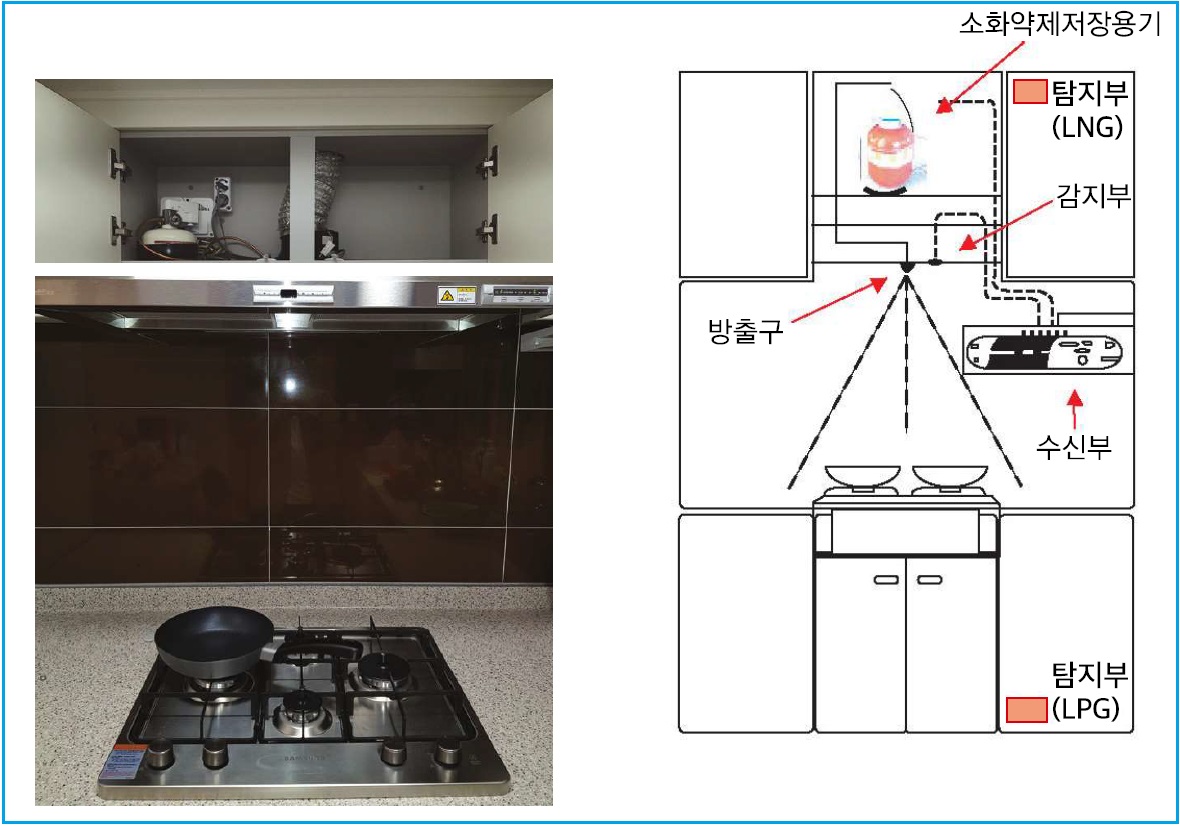

주거용 주방자동소화장치

⚬ 옥내소화전설비 : 건축물 내에서 화재가 발생했을 때 소방대상물 관계자 또는 자체소방대원이 화재발생 초기에 신속하게 소화할 수 있도록 건물 내에 설치하는 물소화설비

⚬ 옥내소화전함 등 설치기준

  1) 소화전함 : 성능인증 제품 사용 및 함의 표면에 “소화전”이라고 표시한 표지와 사용요령을 기재한 표지판(외국어 병기)을 붙여야 한다.

  2) 방수구

   가. 층마다 설치, 1개의 옥내소화전 방수구까지의 수평거리는 25m 이하(호스릴 옥내소화전설비 포함)

   나. 바닥으로부터 높이가 1.5m 이하의 위치에 설치

  3) 표시등

   가. 위치표시등 : 옥내소화전 함의 상부에 설치(적색등)

   나. 펌프기동표시등 : 가압송수장치(주펌프)의 기동을 표시하는 펌프기동표시등은 옥내소화전 함의 상부 또는 그 직근에 설치(적색등)

  4) 호스 : 구경 40㎜ 이상의 것으로 물이 유효하게 뿌려질 수 있는 길이로 설치(호스릴 옥내소화전설비의 경우 25㎜)

⚬ 옥내소화전설비 점검

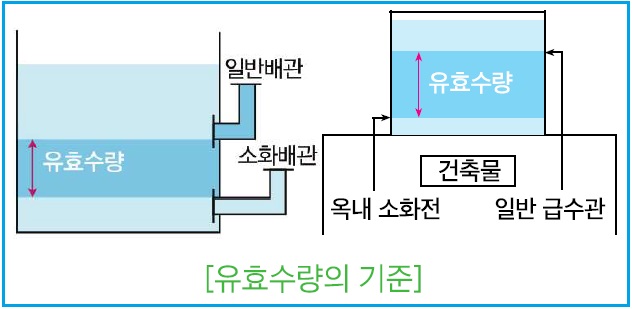

  1) 수원의 점검 : 수조의 수위계 등을 이용한 수원의 양 적정 여부

  2) 방수압력 및 방수량 측정 : 어느 층에 있어서도 2개 이상 설치된 경우에는 2개(설치개수가 1개인 경우에는 1개)를 개방시켜 놓고 측정

  3) 소화전함 점검

   가. 소화전함 주변 장애물 등 사용에 지장을 초래하는 물건적재 여부

   나. 소화전함 상부 기동표시등 및 사용설명서, 사용요령 표지(외국어 병기) 등 관리상태 여부 확인(사용요령을 함의 문에 붙이는 경우 문의 내부 및 외부에 모두 부착)

   다. 밸브와 호스 연결 및 정리상태 여부 확인

⚬ 옥내소화전 실기실습(작동순서)
